Control de potencial

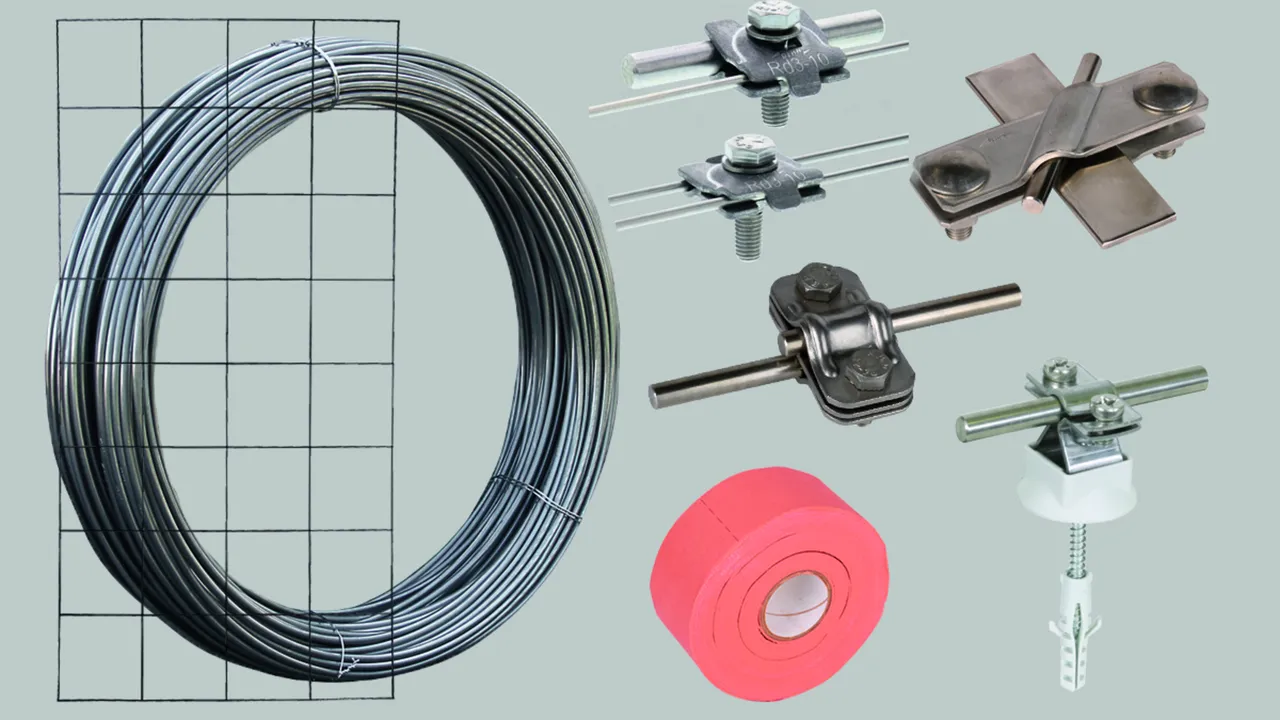

Estera enrejada para la protección contra tensiones de paso

Según la hoja informativa VDE/ABB «Protección contra rayos de los refugios»

Si los mallazos se tienden superpuestos, se necesitan aprox. 6 bornas de unión para cada mallazo (con cinta anticorrosiva ref. 556 125).
Encontrará datos más detallados en las correspondientes instrucciones de montaje.

Nota:
Los mallazos se decapan y pasivan de acuerdo con los requisitos normalizados de la norma DIN VDE 0151.

1 产品

货号 618214 GMA 250 2000X1000X4 V4A

全球贸易项目代码 4013364322950, 海关HS编码: 73141400, 总重: 2.00 kg, 包装单位: 1.00 unidad(es)


附加信息

Estera enrejada para la protección contra tensiones de paso
de acuerdo con la ficha técnica del VDE/ABB
"Blitzschutz von Schutzhütten"
[Protección contra rayos para refugios de montaña]
pavonada y pasivada conforme a la exigencia normativa
de la DIN VDE 0151
Material: INOX (V4A)
Dimensiones: 2000 x 1000 x 4 mm
Abertura de mallas: 250 mm

Producto DEHN
Tipo: GMA 250 2000X1000X4 V4A
art. no.: 618214
o equivalente



技术参数

Material INOX (V4A)
Material no. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Dimensiones (l x a x f) 2000 x 1000 x 4 mm
Abertura de mallas 250 mm

.产品已加入收藏夹。

进入收藏夹

商品618214加入购物车。

进入网上商店

Borna de unión para esteras enrejadas

Borna de unión para interconectar esteras enrejadas resp. para conectar esteras enrejadas con sistemas de toma de tierra.

2 产品

货号 540271 MMVK 3.5 8.10 SKM8X30 V4A

全球贸易项目代码 4013364385306, 海关HS编码: 85359000, 总重: 52.08 g, 包装单位: 50.00 unidad(es)


附加信息

Borna de unión para interconectar esteras enrejadas
o resp. para conectar esteras enrejadas con sistemas
de toma de tierra con tornillos M8.
Material: INOX (V4A)
Margen de apriete en redondo: 3-10 mm
Conexión (rígido/flexible): 16 mm2
Capacidad de soportar corrientes de impulso de rayo (10/350 µs): 25 kA
Según (norma): de acuerdo con DIN EN 62561-1

Producto DEHN
Tipo: MMVK 3.5 8.10 SKM8X30 V4A
art. no.: 540271
o equivalente

认证



技术参数

Material INOX (V4A)
Material no. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Margen de apriete en redondo 3-10 mm
Conexión (rígido/flexible) 16 mm2
Capacidad de soportar corrientes de impulso de rayo (10/350 µs) 25 kA
Según (norma) de acuerdo con DIN EN 62561-1

.产品已加入收藏夹。

进入收藏夹

商品540271加入购物车。

进入网上商店

货号 540270 UEK 8.10 AQ3/4 M8 V4A

全球贸易项目代码 4013364320536, 海关HS编码: 85359000, 总重: 99.56 g, 包装单位: 50.00 unidad(es)


附加信息

Borna de unión para interconectar esteras enrejadas
o resp. para conectar esteras enrejadas con sistemas de toma de tierra
con tornillo M8 y tuerca de bloqueo.
Material: INOX (V4A)
Margen de apriete Rd / Rd: 8-10 / 3-4 mm
Margen de apriete Rd / Rd: 3-4 / 3-4 mm
Conexión (rígido/flexible): 4-50 mm2
Capacidad de soportar corrientes de impulso de rayo (10/350 µs): 25 kA
Según (norma): de acuerdo con DIN 62561-1

Producto DEHN
Tipo: UEK 8.10 AQ3/4 M8 V4A
art. no.: 540270
o equivalente



技术参数

Material INOX (V4A)
Material no. 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Margen de apriete Rd / Rd 8-10 / 3-4 mm
Margen de apriete Rd / Rd 3-4 / 3-4 mm
Conexión (rígido/flexible) 4-50 mm2
Capacidad de soportar corrientes de impulso de rayo (10/350 µs) 25 kA
Según (norma) de acuerdo con DIN 62561-1

.产品已加入收藏夹。

进入收藏夹

商品540270加入购物车。

进入网上商店
