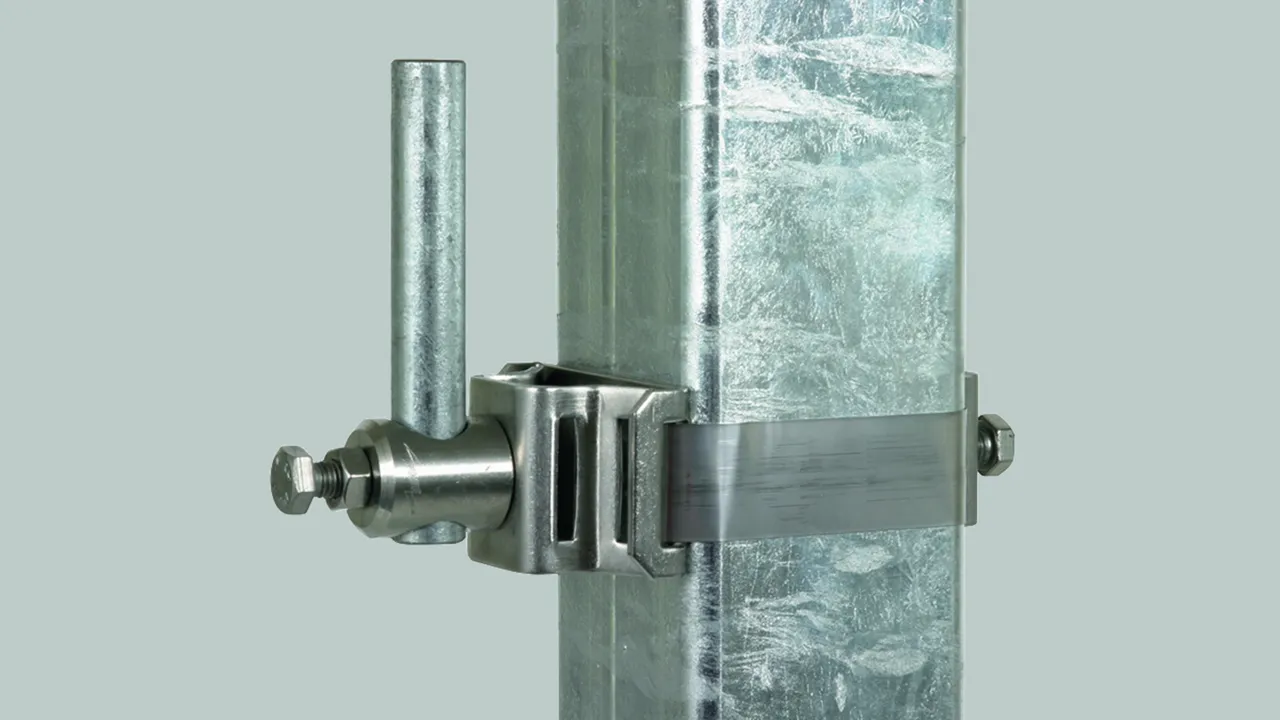

Abrazaderas de banda para varillas captadoras
:quality(98)/www.dehn.cn/store/f/44612473/HDVORSCHAU/540105_16-9.jpg)
:quality(98)/www.dehn.cn/store/f/44612473/HDVORSCHAU/540105_16-9.jpg)
Para fijar varillas captadoras con capacidad de soportar corrientes de rayo, para fijar, por ejemplo, en bastidores metálicos de instalaciones fotovoltaicas (perfil hueco cuadrado); también se instalan en obras con armazón metálico de acero u hormigón armado. Para fijarla a los tubos debe desmontarse la banda ajustable de presión (banda plana 2x angulada).
Deben montarse dos abrazaderas a cada punta captadora.
Para la instalación debe tenerse en cuenta la longitud libre de la varilla captadora respectiva resultando de la carga del viento.
Deben montarse dos abrazaderas a cada punta captadora.
Para la instalación debe tenerse en cuenta la longitud libre de la varilla captadora respectiva resultando de la carga del viento.
货号 540105 BRS 50.300 BB16 8 V2A
全球贸易项目代码 4013364115880, 海关HS编码: 85359000, 总重: 359.30 g, 包装单位: 1.00 unidad(es)
:quality(98)/www.dehn.cn/store/f/44612485/HDVORSCHAU/540105.jpg)
:quality(98)/www.dehn.cn/store/f/44612485/HDVORSCHAU/540105.jpg)
:quality(98)/www.dehn.cn/store/f/44612486/HDVORSCHAU/540105m_D.jpg)
:quality(98)/www.dehn.cn/store/f/44612486/HDVORSCHAU/540105m_D.jpg)
技术参数
| Material del cabezal/de la banda | INOX |
| Margen de apriete del perfil hueco cuadrado | 40 x 60 a 70 x 70 mm |
| Margen de apriete del tubo | 50-300 mm |
| Conexión Rd | 16 mm |
| Dimensión de la banda ajustable | 1100 x 25 x 0,3 mm |
| Norma | EN 50164-1 |
| *) En cuanto a la asignación exacta por favor véase el certificado de prueba. | |
