Bornas de conexión para armaduras

Bornas para conexión de esteras de acero de construcción o armaduras con conductores redondos y pletinas

Disposición:
(II) = paralela
(+) = en cruz

详情

**Figura 1**: diámetros de las varillas de armadura.
Acero para la armadura de hormigón según EN 10080:2005.

lorem ipsum — **Figura 1**: diámetros de las varillas de armadura.
Acero para la armadura de hormigón según EN 10080:2005.

**Figura 5**: borna de conexión Art Nº 308 035

**Figura 4**: borna con caballete con terminal de cable

**Figura 3**: borna con caballete Art Nº 308 046

**Figura 2**:
borna con caballete Art Nº 308 045

Para conexiones en "T", en cruz y en paralelo

1 产品

货号 308025 VK A UNI ST

全球贸易项目代码 4013364035881, 海关HS编码: 85359000, 总重: 102.00 g, 包装单位: 50.00 unidad(es)


Open PDF

附加信息

CAD文件

Material : St/tZn
Margen de apriete Rd / Rd: (+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina: (+) 6-10 / 30 mm
Margen de apriete pletina / pletina: (II) 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 9 kA

Producto DEHN
Tipo: VK A UNI ST
art. no.: 308025
o equivalente

认证

技术参数

Material	St/tZn
Margen de apriete Rd / Rd	(+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9 kA

Material	St/tZn
Margen de apriete Rd / Rd	(+) 6-10 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Material tornillo	St/tZn
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9 kA

.产品已加入收藏夹。

进入收藏夹

商品308025加入购物车。

进入网上商店

Para conexiones en "T", en cruz y en paralelo

1 产品

货号 308026 VK 6.10 FL30 FL30 BSB STTZN

全球贸易项目代码 4013364035874, 海关HS编码: 85359000, 总重: 111.00 g, 包装单位: 25.00 unidad(es)


Open PDF

附加信息

CAD文件

Material : St/tZn
Margen de apriete Rd / pletina: (+) 6-10 / 30 mm
Margen de apriete pletina / pletina: (+ / II) 30 / 30 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 13 kA

Producto DEHN
Tipo: VK 6.10 FL30 FL30 BSB STTZN
art. no.: 308026
o equivalente

认证

技术参数

Material	St/tZn
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(+ / II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd / pletina	(+) 6-10 / 30 mm
Margen de apriete pletina / pletina	(+ / II) 30 / 30 mm
Tornillo	di M10 x 25 mm
Material tornillo	St/tZn
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	13 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

.产品已加入收藏夹。

进入收藏夹

商品308026加入购物车。

进入网上商店

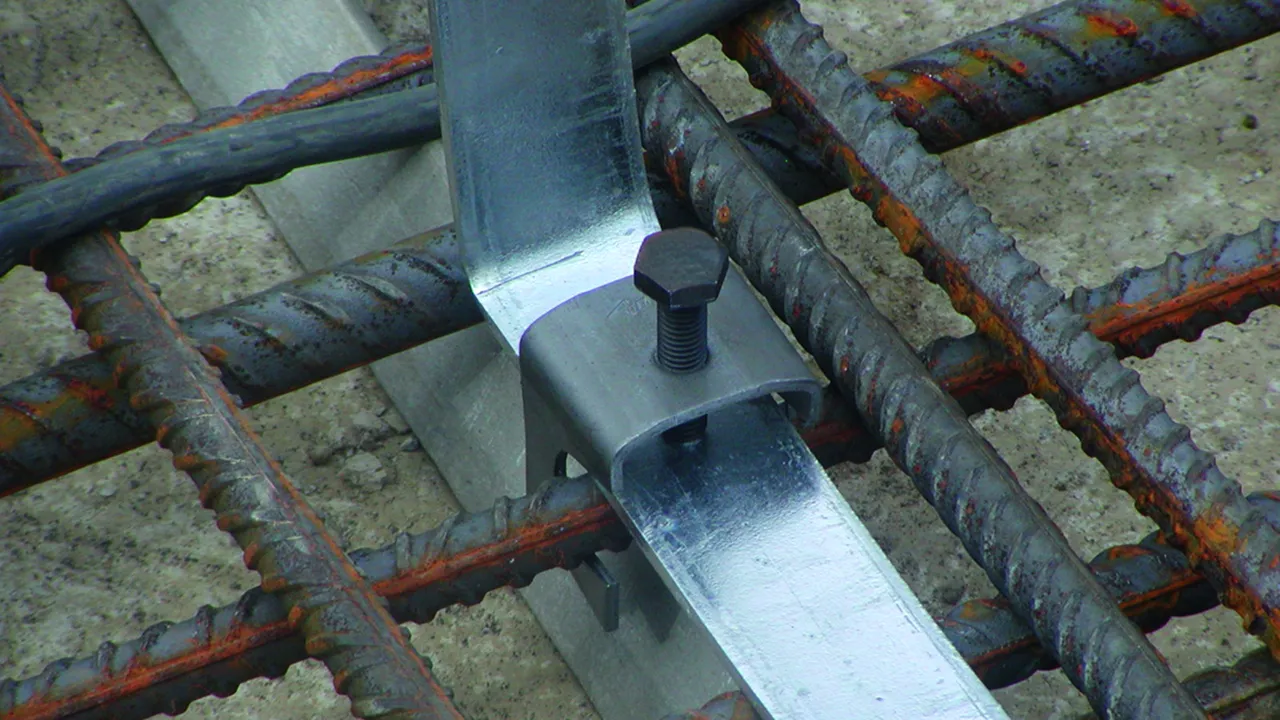

Para conexiones en "T" y en cruz

Nota: Par de apriete recomendado ≥ 10 Nm

1 产品

货号 308030 VK A R22 F40 STBL

全球贸易项目代码 4013364030749, 海关HS编码: 85359000, 总重: 130.00 g, 包装单位: 50.00 unidad(es)


Open PDF

附加信息

Material : St/desnudo
Margen de apriete Rd / pletina: (+) 6-22 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 1,0 kA

Producto DEHN
Tipo: VK A R22 F40 STBL
art. no.: 308030
o equivalente

认证

技术参数

Material	St/desnudo
Margen de apriete Rd / pletina	(+) 6-22 / 30-40 mm
Tornillo	di M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

.产品已加入收藏夹。

进入收藏夹

商品308030加入购物车。

进入网上商店

Para conexiones en "T" y en paralelo con caballete de sujeción

Para la conexión flexible de conductores redondos o para puntos fijos de toma de tierra con sujeción, al mismo tiempo, en el encofrado.

1 产品

货号 308035 VK 6.22 FL40 KB6.10 BSB STBL

全球贸易项目代码 4013364123472, 海关HS编码: 85359000, 总重: 169.60 g, 包装单位: 25.00 unidad(es)


Open PDF

附加信息

CAD文件

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina: (+) 6-22 / 40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 1,0 kA

Producto DEHN
Tipo: VK 6.22 FL40 KB6.10 BSB STBL
art. no.: 308035
o equivalente

认证

技术参数

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-22 / 40 mm
Tornillo	di M10 x 60 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 6-22 / 6-10 mm
Margen de apriete Rd / pletina	(+) 6-22 / 40 mm
Tornillo	di M10 x 60 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	1,0 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

.产品已加入收藏夹。

进入收藏夹

商品308035加入购物车。

进入网上商店

Borna con caballete para diámetros grandes

1 产品

货号 308045 BVK 16.48 6.10 FL40 BSB STBL

全球贸易项目代码 4013364124455, 海关HS编码: 85359000, 总重: 266.50 g, 包装单位: 25.00 unidad(es)


Open PDF

附加信息

CAD文件

Material : St/desnudo
Margen de apriete Rd / Rd: (II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina: (II) 16-48 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 16 kA

Producto DEHN
Tipo: BVK 16.48 6.10 FL40 BSB STBL
art. no.: 308045
o equivalente

认证

技术参数

Material	St/desnudo
Margen de apriete Rd / Rd	(II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	16 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	16 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

.产品已加入收藏夹。

进入收藏夹

商品308045加入购物车。

进入网上商店

Borna con caballete para diámetros grandes con dos caballetes de sujeción suplementarios

Para conexiones en cruz de conductores redondos (6-10 mm) o para la fijación con conexión, al mismo tiempo, de puntos fijos de toma de tierra.

1 产品

货号 308046 BVK 16.48 FL40 KB6.10 BSB STBL

全球贸易项目代码 4013364124462, 海关HS编码: 85359000, 总重: 292.40 g, 包装单位: 25.00 unidad(es)


Open PDF

附加信息

CAD文件

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina: (II) 16-48 / 30-40 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 9,9 kA

Producto DEHN
Tipo: BVK 16.48 FL40 KB6.10 BSB STBL
art. no.: 308046
o equivalente

认证

技术参数

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,9 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 16-48 / 6-10 mm
Margen de apriete Rd / pletina	(II) 16-48 / 30-40 mm
Tornillo	perno en U M10 x 48 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	& ^*)
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	9,9 kA
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

.产品已加入收藏夹。

进入收藏夹

商品308046加入购物车。

进入网上商店

Bornas MV MAXI de conexión multifunción

Para conexiones en "T", en cruz y en paralelo.

1 产品

货号 308040 MAMVK 8.16 15.25 STBL

全球贸易项目代码 4013364055902, 海关HS编码: 85359000, 总重: 462.30 g, 包装单位: 20.00 unidad(es)


Open PDF

附加信息

CAD文件

Material : St/desnudo
Margen de apriete Rd / Rd: (+/II) 8-16 / 15-25 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 10,2 kA

Producto DEHN
Tipo: MAMVK 8.16 15.25 STBL
art. no.: 308040
o equivalente

认证

技术参数

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 8-16 / 15-25 mm
Tornillo	di M12 x 65 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	10,2 kA
Certificación	UL 467
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Material	St/desnudo
Margen de apriete Rd / Rd	(+/II) 8-16 / 15-25 mm
Tornillo	di M12 x 65 mm
Material tornillo	St/desnudo
Capacidad de soportar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	10,2 kA
Certificación	UL 467
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

.产品已加入收藏夹。

进入收藏夹

商品308040加入购物车。

进入网上商店

Borna MV de conexión multifunción con tornillo de cabeza hexagonal

Rosca en la base.

2 产品

货号 390050 MVK 8.10 SKM10X30 STTZN

全球贸易项目代码 4013364095991, 海关HS编码: 85359000, 总重: 101.00 g, 包装单位: 50.00 unidad(es)


Open PDF

附加信息

CAD文件

Material : St/tZn
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 7,3 kA

Producto DEHN
Tipo: MVK 8.10 SKM10X30 STTZN
art. no.: 390050
o equivalente

认证

技术参数

Material	St/tZn
Margen de apriete Rd	8-10 mm
Tornillo	di M10 x 30 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd	8-10 mm
Espesor de material (t1 / t2)	2,5 mm
Tornillo	di M10 x 30 mm
Material tornillo	St/tZn
Capacidad de soportar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

.产品已加入收藏夹。

进入收藏夹

商品390050加入购物车。

进入网上商店

货号 391050 MVK 10 SKM10X35 STTZN

全球贸易项目代码 4013364087064, 海关HS编码: 85359000, 总重: 103.00 g, 包装单位: 50.00 unidad(es)


Open PDF

附加信息

CAD文件

Material : St/tZn
Margen de apriete Rd: 10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: MVK 10 SKM10X35 STTZN
art. no.: 391050
o equivalente

认证

技术参数

Material	St/tZn
Margen de apriete Rd	10 mm
Tornillo	di M10 x 35 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

.产品已加入收藏夹。

进入收藏夹

商品391050加入购物车。

进入网上商店

Borna MV de conexión multifunción con tornillo de cabeza hexagonal y arandela elástica

Rosca en la base.

1 产品

货号 390550 MVK 8.10 SKM10X30 FSC STTZN

全球贸易项目代码 4013364096042, 海关HS编码: 85359000, 总重: 92.00 g, 包装单位: 50.00 unidad(es)


Open PDF

附加信息

CAD文件

Material : St/tZn
Margen de apriete Rd: 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: MVK 8.10 SKM10X30 FSC STTZN
art. no.: 390550
o equivalente

认证

技术参数

Material	St/tZn
Margen de apriete Rd	8-10 mm
Tornillo	di M10 x 30 mm
Norma	EN 62561-1
*⁾ En cuanto a la asignación exacta, por favor véase el certificado de prueba.

.产品已加入收藏夹。

进入收藏夹

商品390550加入购物车。

进入网上商店

Conector en paralelo con tornillo con cabezal de hongo

2 产品

货号 306121 PV 6.22 FRM10X40 STBLANK

全球贸易项目代码 4013364284920, 海关HS编码: 85359000, 总重: 163.16 g, 包装单位: 50.00 unidad(es)


Open PDF

附加信息

CAD文件

Conector en paralelo con un tornillo St/desnudo
Conector en paralelo para conectar dos conductores en paralelo
Material : St/desnudo
Margen de apriete Rd / Rd: 6-22 / 6-22 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 6,1 kA

Producto DEHN
Tipo: PV 6.22 FRM10X40 STBLANK
art. no.: 306121
o equivalente

认证

技术参数

Material	St/desnudo
Margen de apriete Rd / Rd	6-22 / 6-22 mm
Tornillo	e M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA

.产品已加入收藏夹。

进入收藏夹

商品306121加入购物车。

进入网上商店

货号 306122 PV 6.22 FRM10X40 STTZN

全球贸易项目代码 4013364284937, 海关HS编码: 85359000, 总重: 167.12 g, 包装单位: 50.00 unidad(es)


Open PDF

附加信息

CAD文件

Conector en paralelo con un tornillo St/tZn
Conector en paralelo para conectar dos conductores en paralelo
Material : St/tZn
Margen de apriete Rd / Rd: 6-22 / 6-22 mm
Norma: EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC): 6,1 kA

Producto DEHN
Tipo: PV 6.22 FRM10X40 STTZN
art. no.: 306122
o equivalente

认证

技术参数

Material	St/tZn
Margen de apriete Rd / Rd	6-22 / 6-22 mm
Tornillo	e M10 x 40 mm
Norma	EN 62561-1
Corriente de cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	6,1 kA

.产品已加入收藏夹。

进入收藏夹

商品306122加入购物车。

进入网上商店

Bornas de conexión para armaduras

详情

Para conexiones en "T", en cruz y en paralelo

货号 308025 VK A UNI ST

308025.stp 您没有下载权限308025.stp

308025.igs 您没有下载权限308025.igs

308025.jt 您没有下载权限308025.jt

308025.dwg 您没有下载权限308025.dwg

308025m_D.dxf 您没有下载权限308025m_D.dxf

.产品已加入收藏夹。

商品308025加入购物车。

Para conexiones en "T", en cruz y en paralelo

货号 308026 VK 6.10 FL30 FL30 BSB STTZN

308026.stp 您没有下载权限308026.stp

308026.igs 您没有下载权限308026.igs

308026.jt 您没有下载权限308026.jt

308026.dwg 您没有下载权限308026.dwg

308026m_D.dxf 您没有下载权限308026m_D.dxf

.产品已加入收藏夹。

商品308026加入购物车。

Para conexiones en "T" y en cruz

货号 308030 VK A R22 F40 STBL

308030.stp 您没有下载权限308030.stp

308030.igs 您没有下载权限308030.igs

308030.jt 您没有下载权限308030.jt

308030.dwg 您没有下载权限308030.dwg

.产品已加入收藏夹。

商品308030加入购物车。

Para conexiones en "T" y en paralelo con caballete de sujeción

货号 308035 VK 6.22 FL40 KB6.10 BSB STBL

308035.stp 您没有下载权限308035.stp

308035.igs 您没有下载权限308035.igs

308035.jt 您没有下载权限308035.jt

308035.dwg 您没有下载权限308035.dwg

308035m_D.dxf 您没有下载权限308035m_D.dxf

.产品已加入收藏夹。

商品308035加入购物车。

Borna con caballete para diámetros grandes

货号 308045 BVK 16.48 6.10 FL40 BSB STBL

308045.stp 您没有下载权限308045.stp

308045.igs 您没有下载权限308045.igs

308045.jt 您没有下载权限308045.jt

308045.dwg 您没有下载权限308045.dwg

308045m_D.dxf 您没有下载权限308045m_D.dxf

.产品已加入收藏夹。

商品308045加入购物车。

Borna con caballete para diámetros grandes con dos caballetes de sujeción suplementarios

货号 308046 BVK 16.48 FL40 KB6.10 BSB STBL

308046.stp 您没有下载权限308046.stp

308046.igs 您没有下载权限308046.igs

308046.jt 您没有下载权限308046.jt

308046.dwg 您没有下载权限308046.dwg

308046m_D.dxf 您没有下载权限308046m_D.dxf

.产品已加入收藏夹。

商品308046加入购物车。

Bornas MV MAXI de conexión multifunción

货号 308040 MAMVK 8.16 15.25 STBL

308041.stp 您没有下载权限308041.stp

308041.igs 您没有下载权限308041.igs

308041.jt 您没有下载权限308041.jt

308041.dwg 您没有下载权限308041.dwg

308040m_D.dxf 您没有下载权限308040m_D.dxf

.产品已加入收藏夹。

商品308040加入购物车。

Borna MV de conexión multifunción con tornillo de cabeza hexagonal

货号 390050 MVK 8.10 SKM10X30 STTZN

390050.stp 您没有下载权限390050.stp

390050.igs 您没有下载权限390050.igs

390050.jt 您没有下载权限390050.jt

390050.dwg 您没有下载权限390050.dwg

390050m_D.dxf 您没有下载权限390050m_D.dxf

.产品已加入收藏夹。

商品390050加入购物车。

货号 391050 MVK 10 SKM10X35 STTZN

390050.stp 您没有下载权限390050.stp

390050.igs 您没有下载权限390050.igs

390050.jt 您没有下载权限390050.jt

390050.dwg 您没有下载权限390050.dwg

390050m_D.dxf 您没有下载权限390050m_D.dxf

.产品已加入收藏夹。
