DEHNcord

Protección contra sobretensiones unipolar, bipolar o tripolar con dispositivo de vigilancia y desconexión
Indicación óptica de fallo
Versiones disponibles con función de desconexión del circuito de carga en caso de fallo y protección de la fase de control
Diseño compacto, también para zonas de exterior

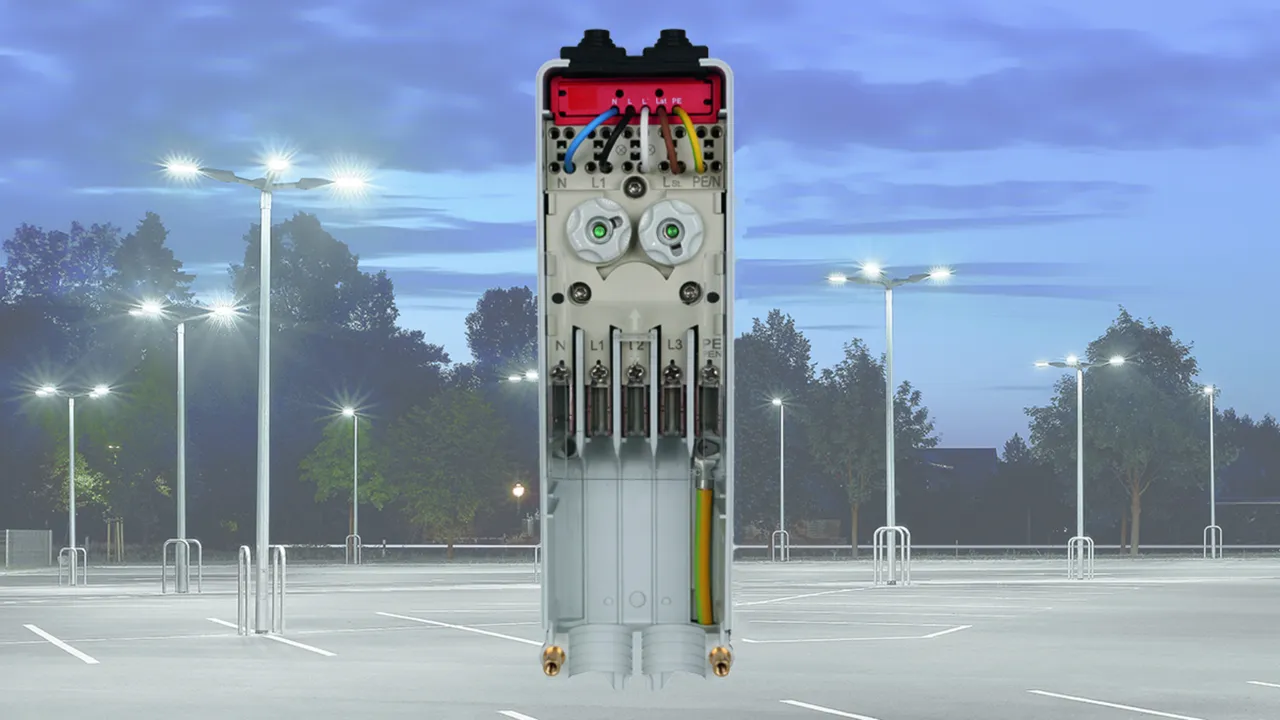

Para su utilización en cajas de interconexión, sistemas de empotrar, canaletas de cables y cajas de montaje

详情

DEHNcord 3P TT 275 FM

Descargador trifásico, compacto para los sistemas TT y TN-S.

1 产品

货号 900439 DCOR 3P TT 275 FM

全球贸易项目代码 4013364436053, 海关HS编码: 85363030, 总重: 129.38 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones
DEHNcord 3P TT 275 FM
Descargador multipolar de sobretensiones
Tipo 2 + Tipo 3 según EN 61643-11
para su utilización en sistemas de instalación
con contacto de señalización a distancia,
indicación del estado operativo/de fallo
instalación facultativamente a través de
carril DIN o brida atornillable
dimensiones compactas: 94 x 39,5 x 36 mm
Máx. tensión de servicio: 275 V ac
Máx. tensión de servicio: 350 V dc
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 10 kA
Corriente total de descarga (8/20): 40 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario:
en serie 25 A gG/ en paralelo 40 A gG
Máx. corriente de carga AC: 25 A
Coordinación energética según DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR 3P TT 275 FM
art. no.: 900439
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio DC (U_C )	350 V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [L-N] (I_max )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Máxima tensión permisible de servicio DC (U_C )	350 V
Corriente nominal de carga AC / DC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [L-N] (I_max )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	40 kA
Choque combinado [L-N]/[N-PE] (U_OC )	20 kV
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	25 ns
Tiempo de respuesta [L/N-PE] (t_A )	100 ns
Máx. protección contra sobrecorrientes sector primario, cableado en serie	25 A gG
Máx. protección contra sobrecorrientes sector primario, cableado paralelo (cableado)	40 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 sec. – resistencia
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms. – resistencia
Medida de aislamiento	hasta 500 V DC en estado conectado
Estado operativo / defectuoso	verde / rojo
Sección de conexión (bornas Push-in)	0,2 ... 6 mm²rígido / flexible
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 móds., DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

.产品已加入收藏夹。

进入收藏夹

商品900439加入购物车。

进入网上商店

DEHNcord 1P 275 D FM

Descargador de sobretensiones monofásico y reducido para redes TT Con circuito de protección integrado para interfaz DALI.

1 产品

货号 900438 DCOR 1P 275 D FM

全球贸易项目代码 4013364526891, 海关HS编码: 85363030, 总重: 86.27 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNcord 1P 275 D FM
Descargador de sobretensiones monofásico
DEHNcord según EN 61643-11
y EN 61643-21 con
circuito de protección integrado para la interfaz de comunicación
para su uso en sistemas de instalación
con contacto de señalización remota, señalización del estado operativo
Montaje sobre carril DIN o eclisas para atornillar
Dimensiones reducidas: 94 x 39,5 x 36 mm
Valores técnicos (lado de energía):
Máxima tensión de servicio: 275 V CA
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 10 kA
Capacidad de apagado de corriente consecutiva [N-PE]: 100 A eff
Protección contra sobrecorrientes máxima aguas arriba del descargador:
serie 25 A gG / paralelo 40 A gG
Corriente de carga máx. 25 A
Valores técnicos (lado de señal):
Máxima tensión de servicio: 28 V CC
Nivel de protección hilo-hilo con In C2: ≤ 50 V
C2 Corriente nominal de descarga (8/20) por hilo: 5 kA
Corriente nominal a 45 °C: 0,3 A
Conexión de conductores: Push-in
Coordinación energética según DIN EN 62305-4
Con descargadores de la familia Red/Line

Producto DEHN
Tipo: DCOR 1P 275 D FM
art. no.: 900438
o equivalente

认证

技术参数

Datos técnicos
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio DC (U_C )	350 V
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [L-N] (I_max )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Certificaciones	KEMA
Datos técnicos del lado de señal
Tipo de descargador	U
Tensión nominal CC (U_N )	24 V
Máx. tensión permisible de servicio CC (U_C )	28 V
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Impedancia en serie por hilo	1,8 Ohmios
Frecuencia de corte hilo-hilo (100 Ω) (f_G )	10 MHz

Datos técnicos
DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 + Tipo 3 / Clase II + Clase III
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Máxima tensión permisible de servicio DC (U_C )	350 V
Corriente nominal de carga AC / DC (I_L )	25 A
Corriente nominal de descarga (8/20 µs) [L-N] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [L-N] (I_max )	20 kA
Corriente nominal de descarga (8/20 µs) [N-PE] (I_n )	10 kA
Máx. corriente de descarga (8/20 µs) [N-PE] (I_max )	40 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	20 kA
Choque combinado [L-N]/[N-PE] (U_OC )	20 kV
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	25 ns
Tiempo de respuesta [L/N-PE] (t_A )	100 ns
Máx. protección contra sobrecorrientes sector primario, cableado en serie	25 A gG
Máx. protección contra sobrecorrientes sector primario, cableado paralelo (cableado)	40 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 sec. – resistencia
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms. – resistencia
Medida de aislamiento	hasta 500 V DC en estado conectado
Estado operativo / defectuoso	verde / rojo
Sección de conexión (bornas Push-in)	0,2 ... 6 mm²rígido / flexible
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 móds., DIN 43880
Certificaciones	KEMA
Contactos FM / Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos del lado de señal
Tipo de descargador	U
Categoría de impulsos	C1, C2, C3
Tensión nominal CC (U_N )	24 V
Máx. tensión permisible de servicio CC (U_C )	28 V
Corriente nominal a 45 °C (I_L )	0,3 A
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
C2 Corriente nominal de descarga (8/20 µs) por hilo (I_n )	5 kA
Nivel de protección hilo-hilo con I_n C2 (U_P )	≤ 50 V
Nivel de protección hilo-PG con I_n C2 (U_P )	≤ 710 V
Nivel de protección hilo-hilo con I_n C1 (U_P )	≤ 48 V
Nivel de protección hilo-PG con I_n C1 (U_P )	≤ 550 V
Nivel de protección hilo-hilo con 1 kV/µs C3 (U_P )	≤ 40 V
Nivel de protección hilo-PG con 1 kV/µs C3 (U_P )	≤ 550 V
Impedancia en serie por hilo	1,8 Ohmios
Frecuencia de corte hilo-hilo (100 Ω) (f_G )	10 MHz
Capacidad hilo-hilo (C)	≤ 0,64 nF
Capacidad hilo-PG (C)	≤ 7,7 pF
Rango de temperatura de servicio (T_U )	-40 °C a +80 °C
Clase de protección	IP 20
Conexión D+, D-/D+', D-'	Push-in / Push-in
Sección de conexión, rígido	0,2-6 mm²
Sección de conexión, multifilamento	0,2-6 mm²
Puesta a tierra mediante	Borna de PE
Normas de verificación	IEC 61643-21 / EN 61643-21

.产品已加入收藏夹。

进入收藏夹

商品900438加入购物车。

进入网上商店

DEHNcord L 2P

Descargador bipolar de sobretensiones para todos los sistemas de instalación (circuito 1+1) y luminarias. Clase de protección I. Diseño compacto.

2 产品

货号 900430 DCOR L 2P 275

全球贸易项目代码 4013364157286, 海关HS编码: 85363030, 总重: 73.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNcord L 2P 275
Descargador bipolar de sobretensiones
para su aplicación en todos los sistemas de instalación de 230 V
Descargador Tipo 2 según la EN 61643-11
para su empleo en los sistemas de canaletas de cables,
sistemas de empotrar y cajas de montaje
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 5 kA
Corriente total de descarga: 20 kA
Máx. protección contra sobrecorrientes sector primario: 25 A gG
o B/C 16 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P 275
art. no.: 900430
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Fusible previo máximo	25 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máximo	25 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm²,Longitud: 230 mm (L, N) / 240 mm (PE)
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Certificaciones	KEMA

.产品已加入收藏夹。

进入收藏夹

商品900430加入购物车。

进入网上商店

货号 900432 DCOR L 2P 320

全球贸易项目代码 4013364157309, 海关HS编码: 85363030, 总重: 74.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNcord L 2P 320
Descargador bipolar de sobretensiones para su
aplicación en todos los sistemas de instalación de 230/277 V
Descargador Tipo 2 según la EN 61643-11
para su empleo en los sistemas de canaletas de cables,
sistemas de empotrar y cajas de montaje
Indicación de fallo
Máx. tensión de servicio: 320 V ac
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 5 kA
Corriente total de descarga: 20 kA
Máx. protección contra sobrecorrientes sector primario: 25 A gG
o B/C 16 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P 320
art. no.: 900432
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,75 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Fusible previo máximo	25 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 277 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,75 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Fusible previo máximo	25 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – soportado
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm²,Longitud: 230 mm (L, N) / 240 mm (PE)
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Certificaciones	KEMA

.产品已加入收藏夹。

进入收藏夹

商品900432加入购物车。

进入网上商店

DEHNcord L 1P

Descargador unipolar de sobretensiones para las luminarias. Clase de protección II. Diseño compacto.

2 产品

货号 900431 DCOR L 1P 275

全球贸易项目代码 4013364310827, 海关HS编码: 85363030, 总重: 60.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNcord L 1P 275
Descargador unipolar de sobretensiones
para su aplicación en todos los sistemas de instalación de 230 V
Descargador Tipo 2 según la EN 61643-11
para su empleo en los sistemas de canaletas de cables,
sistemas de empotrar y cajas de montaje
Indicación de fallo
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 5 kA
Máx. protección contra sobrecorrientes sector primario: 25 A gG
o B/C 16 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DCOR L 1P 275
art. no.: 900431
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Fusible previo máximo	25 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Fusible previo máximo	25 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm²,Longitud 230 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Certificaciones	KEMA

.产品已加入收藏夹。

进入收藏夹

商品900431加入购物车。

进入网上商店

货号 900433 DCOR L 1P 320

全球贸易项目代码 4013364157316, 海关HS编码: 85363030, 总重: 61.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNcord L 1P 320
Descargador unipolar de sobretensiones
para su aplicación en todos los sistemas
de instalación de 230/277 V
Descargador Tipo 2 según la EN 61643-11
para su empleo en los sistemas de canaletas de cables
sistemas de empotrar y cajas de montaje
Indicación de fallo
Máx. tensión de servicio: 320 V ac
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 5 kA
Máx. protección contra sobrecorrientes sector primario: 25 A gG
o B/C 16 A
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DCOR L 1P 320
art. no.: 900433
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,75 kV
Fusible previo máximo	25 A gG
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 277 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	320 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,75 kV
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Fusible previo máximo	25 A gG
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Estado operativo / defectuoso	verde / rojo
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm²,Longitud 230 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior
Clase de protección	IP 20
Certificaciones	KEMA

.产品已加入收藏夹。

进入收藏夹

商品900433加入购物车。

进入网上商店

DEHNcord L 2P SN1864

Descargador bipolar para las iluminarias de clase de protección II; dimensiones compactas. Con función de desconexión en caso de fallo.

1 产品

货号 999906 DCOR L 2P SN1864

全球贸易项目代码 4013364310926, 海关HS编码: 85363030, 总重: 70.50 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNcord L 2P SN1864
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
para su empleo en cajas de interconexión.
Con protección para la fase de control
Opción de desconexión del alumbrado
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente de suma de descarga (8/20): 20 kA
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P SN1864
art. no.: 999906
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm², longitud 60 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	instalaciones interiores, cabezal de la lámpara / cajas de unión de cables para instalación de mástiles
Clase de protección	IP 20
Pruebas adicionales	---------------------------------
– Corriente de choque de suma (I_sum )	20 kA

.产品已加入收藏夹。

进入收藏夹

商品999906加入购物车。

进入网上商店

DEHNcord L 2P SN1860

Descargador de sobretensiones para todos los tipos de sistemas de instalación. Diseño compacto. Con función de desconexión en caso de fallo.

1 产品

货号 999937 DCOR L 2P SN1860

全球贸易项目代码 4013364303195, 海关HS编码: 85363030, 总重: 86.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNcord L 2P SN1860
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
para su empleo en cajas de interconexión.
Opción de desconexión del alumbrado
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente de suma de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P SN1860
art. no.: 999937
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm², longitud de 160 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior, cajas de fusibles / cajas de interconexión para instalación en mástiles
Clase de protección	IP 20
Pruebas adicionales	---------------------------------
– Corriente de choque de suma (I_sum )	20 kA
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

.产品已加入收藏夹。

进入收藏夹

商品999937加入购物车。

进入网上商店

DEHNcord L 2P 275 SO LTG

Descargador de sobretensiones para todos los tipos de sistemas de instalación. Diseño compacto. Con función de desconexión en caso de fallo.

1 产品

货号 900446 DCOR L 2P 275 SO LTG

全球贸易项目代码 4013364292970, 海关HS编码: 85363030, 总重: 62.50 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNcord L 2P 275 SO LTG
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
para su empleo en cajas de interconexión.
Opción de desconexión del alumbrado
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente de suma de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P 275 SO LTG
art. no.: 900446
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm², longitud 60 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	interior, cajas de fusibles / cajas de interconexión para instalación en mástiles
Clase de protección	IP 20
Certificaciones	KEMA
Pruebas adicionales	---------------------------------
– Corriente de choque de suma (I_sum )	20 kA
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

.产品已加入收藏夹。

进入收藏夹

商品900446加入购物车。

进入网上商店

DEHNcord L 3P 275 SO LTG

Descargador tripolar para todos los sistemas de instalación. Diseño compacto. Con función de desconexión del circuito de corriente de carga en caso de fallo y protección de la fase de control.

1 产品

货号 900445 DCOR L 3P 275 SO LTG

全球贸易项目代码 4013364280380, 海关HS编码: 85363030, 总重: 71.50 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNcord L 3P 275 SO LTG
Descargador multipolar de sobretensiones Tipo 2 según la EN 61643-11
para su aplicación en cajas de interconexión.
Con protección de la fase de control
Opción de desconexión del alumbrado
en caso de fallo así como separada indicación óptica de fallo
integrada para la tensión de alimentación y fase de control
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente total de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 3P 275 SO LTG
art. no.: 900445
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms. – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm², longitud 60 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	instalaciones interiores, cajas de fusibles / cajas de unión de cables para instalación de mástiles
Clase de protección	IP 20
Certificaciones	KEMA
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

.产品已加入收藏夹。

进入收藏夹

商品900445加入购物车。

进入网上商店

SK EK480 G2S-2d LM DCOR

La caja de fusibles EK480 es un producto de alta calidad y prestaciones fabricado por la compañía Langmatz. La gama de productos EK480
cumple todos los requerimientos mecánicos y eléctricos exigidos por las normativas. Así, las luminarias con sistemas electrónicos de alta calidad
que incorporan esta caja de fusibles quedan protegidas eficientemente contra las sobretensiones causadas por procesos de conmutación o
descargas cercanas de rayo.

1 产品

货号 900443 SK EK480 G2S-2d LM DCOR

全球贸易项目代码 4013364394322, 海关HS编码: 85362010, 总重: 788.00 g, 包装单位: 20.00 unidad(es)


Open PDF

附加信息

CAD文件

Caja de fusibles EK480 con descargador de sobretensiones
DEHNcord L 3P 275 SO LTG
para la protección de luminarias de led de mástil
Descargador multipolar de sobretensiones Tipo 2
según la EN 61643-11
para su aplicación en cajas de interconexión.
Con protección de la fase de control
Opción de desconexión del alumbrado
en caso de fallo así como separada indicación óptica de fallo
integrada para la tensión de alimentación y fase de control
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente total de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line
Dimensiones de la caja: 277x80x67 mm
Nivel de protección: IP54 según la DIN VDE 0470
Clase de protección: II

Producto DEHN
Tipo: SK EK480 G2S-2d LM DCOR
art. no.: 900443
o equivalente

认证

技术参数

Datos de la caja de fusibles
Dimensiones	276 x 81 x 70 mm
Desde el diámetro interior del mástil	89 mm
Técnica de apriete	entrada: técnica de fijación con borna deslizante/salida: muelle elástico de tracción
Máx. sección de apriete	1-3 cables (4 y/o 5 x 16 mm²)
Bornas de salida	máx. 2,5 mm²
Datos del descargador de sobretensiones DEHNcord L 3P 275 SO LTG
DPS según la EN 61643-11 / ... IEC 61643-11	tipo 2 / clase II
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente máxima de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Máx. protección contra sobrecorrientes de lado de red	B 16 A

Datos de la caja de fusibles
Designación	EK480 con protección contra sobretensiones
Dimensiones	276 x 81 x 70 mm
Desde el diámetro interior del mástil	89 mm
Material de la carcasa	poliamida
Color de la carcasa	color estándar RAL 7035 gris alba
Diseño	según la DIN 43628 y VDE 0660-505
Clase de protección	IP54 según la DIN VDE 0470
Nivel de protección	II
Cubierta	transparente o gris
Técnica de apriete	entrada: técnica de fijación con borna deslizante/salida: muelle elástico de tracción
Máx. sección de apriete	1-3 cables (4 y/o 5 x 16 mm²)
Bornas de salida	máx. 2,5 mm²
Datos del descargador de sobretensiones DEHNcord L 3P 275 SO LTG
DPS según la EN 61643-11 / ... IEC 61643-11	tipo 2 / clase II
Protección energéticamente coordinada al equipo final (≤ 10 m)	tipo 2 + tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V (50 / 60 Hz)
Máx. tensión permisible de servicio AC [L-N] (U_C )	275 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente máxima de descarga (8/20 µs) (I_max )	10 kA
Corriente total de descarga (8/20 µs) [L+N-PE] (I_total )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Máx. corriente AC bajo carga (I_L )	10 A
Máx. protección contra sobrecorrientes de lado de red	B 16 A
Resistencia a cortocircuitos con protección contra sobrecorrientes en el lado de red (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorrientes en el lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (UT) – Características	335 V / 5 sec. – soportado
Tensión TOV [L-N] (UT) – Características	440 V / 120 min. – fallo seguro
Tensión (TOV) [N-PE] (UT) – Características	1200 V / 200 ms – fallo seguro
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Flexibles de conexión	1,5 mm², longitud de 60 mm
Material de la carcasa	termoplástico de color rojo, UL 94 V-2
Lugar de instalación	instalaciones interiores, cajas de fusibles / cajas de interconexión para la instalación de mástiles
Clase de protección	IP 20
Certificaciones	KEMA
Datos técnicos adicionales:	---------------------------------
- Choque combinado (U_OC )	10 kV

.产品已加入收藏夹。

进入收藏夹

商品900443加入购物车。

进入网上商店

DEHNcord L 2P 275 SO LT

Descargador bipolar para los sistemas TNC. Diseño compacto. Con función de desconexión del circuito de carga en caso de fallo y protección de la fase de control.

1 产品

货号 900435 DCOR L 2P 275 SO LT

全球贸易项目代码 4013364292963, 海关HS编码: 85363030, 总重: 70.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNcord L 2P 275 SO LT
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
para su empleo en cajas de interconexión.
Opción de desconexión del alumbrado
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente de suma de descarga (8/20): 20 kA
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P 275 SO LT
art. no.: 900435
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-PEN] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A
Certificaciones	KEMA

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio AC [L-PEN] (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-PEN] (U_P )	≤ 1,5 kV
Nivel de protección [L-PEN] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-PEN] con 1,5 kA (U_P )	≤ 0,85 kV
Tiempo de respuesta [L-PEN] (t_A )	≤ 25 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-PEN] (U_T) – característica	335 V / 5 sec. – soportado
Tensión TOV [L-PEN] (U_T) – característica	440 V / 120 min. – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Sección de conexión	1,5 mm², longitud 60 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Lugar de instalación	instalaciones interiores, cajas de fusibles / cajas de unión de cables para instalación de mástiles
Clase de protección	IP 20
Certificaciones	KEMA
Pruebas adicionales	---------------------------------
– Corriente de choque de suma (I_sum )	20 kA
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

.产品已加入收藏夹。

进入收藏夹

商品900435加入购物车。

进入网上商店

DEHNcord L 3P 275 SO IP

Descargador tripolar de utilización universal para todos los sistemas de instalaciones. Diseño compacto. Clase de protección IP 65. Con función de desconexión del circuito de carga en caso de fallo y protección de la fase de control.

1 产品

货号 900447 DCOR L 3P 275 SO IP

全球贸易项目代码 4013364282216, 海关HS编码: 85363030, 总重: 146.60 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNcord L 3P 275 SO IP
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
con cables para el montaje en el exterior (grado de protección IP65),
por ejemplo en cajas de interconexión.
Con protección de la fase de control
Opción de desconexión del alumbrado
en caso de fallo así como separada indicación
óptica de fallo integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente total de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 3P 275 SO IP
art. no.: 900447
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	20 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Cable de conexión	1,5 mm², longitud aprox. 230 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Clase de protección	IP 65
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

.产品已加入收藏夹。

进入收藏夹

商品900447加入购物车。

进入网上商店

DEHNcord L 2P 275 SO IP

Descargador bipolar de utilización universal para todos tipos de sistemas de instalación. Diseño compacto. Clase de protección IP 65. Con función de desconexión en caso de fallo.

1 产品

货号 900448 DCOR L 2P 275 SO IP

全球贸易项目代码 4013364293007, 海关HS编码: 85363030, 总重: 139.90 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNcord L 2P 275 SO IP
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
con cables para el montaje en el exterior
(nivel de protección IP65), p. ej. en cajas de interconexión
Opción de desconexión del alumbrado
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
con abrazadera de fijación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 5 kA
Corriente total de descarga (8/20): 20 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. protección contra
sobrecorrientes sector primario: 16 A gG
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR L 2P 275 SO IP
art. no.: 900448
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Protección contra sobrecorriente máxima lado de red	B 16 A

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	5 kA
Corriente max. de descarga (8/20 µs) (I_max )	10 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Nivel de protección [L-N] con 3 kA (U_P )	≤ 1 kV
Nivel de protección [L-N] con 1.5 kA (U_P )	≤ 0,85 kV
Nivel de protección [N-PE] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Corriente bajo carga máx. AC (I_L )	10 A
Protección contra sobrecorriente máxima lado de red	B 16 A
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Resistencia a cortocircuitos con protección contra sobrecorriente lado de red con 16 A gG (I_SCCR )	6 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – fallo de seguridad
Indicación de fallo	roja
Interrupción del circuito de corriente bajo carga en caso de fallo	sí
Número de puertos	1
Temperatura de funcionamiento (T_U )	-40 °C ... +80 °C
Cable de conexión	1,5 mm², longitud aprox. 230 mm
Material de la carcasa	termoplástico, color rojo, UL 94 V-2
Clase de protección	IP 65
Pruebas adicionales	---------------------------------
– Corriente de choque de suma (I_sum )	20 kA
Datos técnicos adicionales:	---------------------------------
– Choque combinado (U_OC )	10 kV

.产品已加入收藏夹。

进入收藏夹

商品900448加入购物车。

进入网上商店

DEHNcord R 3P

Descargador de sobretensiones para proteger persianas eléctricas. Diseño compacto.

1 产品

货号 900449 DCOR R 3P 275

全球贸易项目代码 4013364320031, 海关HS编码: 85363030, 总重: 151.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNcord R 3P 275
Descargador multipolar de sobretensiones tipo 2
según la EN 61643-11
para el montaje en el exterior (nivel de protección IP54)
para la protección de protecciones visuales y solares
electrícos o respectivamente persianas plegables
Interrupción del circuito de carga en caos de fallo
para la operación hacia abajo.
Señal acústica de fallo para ambos circuitos de protección
en caso de fallo así como indicación óptica de fallo
integrada para la tensión de alimentación
Máx. tensión de servicio: 275 V ac
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga (8/20): 2,5 kA
Corriente total de descarga (8/20) [L+N-PE]: 15 kA
Capacidad de apagado de
corrientes consecutivas [N-PE]: 100 A eff
Máx. corriente de carga AC: 10 A
Coordinación energética según la DIN EN 62305-4
con descargadores de la línea Red/Line

Producto DEHN
Tipo: DCOR R 3P 275
art. no.: 900449
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	2,5 kA
Corriente max. de descarga (8/20 µs) (I_max )	5 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Conexión	Hirschmann STAK 3 / STAS 3

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	275 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente nominal de carga AC (I_L )	10 A
Corriente nominal de descarga (8/20 µs) (I_n )	2,5 kA
Corriente max. de descarga (8/20 µs) (I_max )	5 kA
Corriente de descarga total (8/20 µs) [L+N-PE] (I_total )	15 kA
Nivel de protección [L-N] (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [N-PE] (I_fi )	100 A_eff
Tiempo de respuesta [L-N] (t_A )	≤ 25 ns
Tiempo de respuesta [L/N-PE] (t_A )	≤ 100 ns
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	1 kA_eff
Tensión TOV [L-N] (U_T )	335 V / 5 s – soportado
Tensión TOV [L-N] (U_T )	440 V / 120 min. – fallo de seguridad
Tensión TOV [N-PE] (U_T )	1200 V / 200 ms – fallo de seguridad
Indicación acústica de fallo	sí
Interrupción del circuito de corriente bajo carga en caso de fallo	sí para la operación descendente
Número de puertos	1
Conexión	Hirschmann STAK 3 / STAS 3
Temperatura de funcionamiento (T_U )	-20 °C ... +70 °C
Clase de protección	IP 54

.产品已加入收藏夹。

进入收藏夹

商品900449加入购物车。

进入网上商店

DEHNcord

详情

DEHNcord 3P TT 275 FM

货号 900439 DCOR 3P TT 275 FM

900439.stp 您没有下载权限900439.stp

900439.igs 您没有下载权限900439.igs

900439.jt 您没有下载权限900439.jt

900439.dwg 您没有下载权限900439.dwg

900439m_D.dxf 您没有下载权限900439m_D.dxf

900439_eplan.zip 您没有下载权限900439_eplan.zip

DEHN.900439.wspak 您没有下载权限DEHN.900439.wspak

.产品已加入收藏夹。

商品900439加入购物车。

DEHNcord 1P 275 D FM

货号 900438 DCOR 1P 275 D FM

900439.stp 您没有下载权限900439.stp

900439.igs 您没有下载权限900439.igs

900439.jt 您没有下载权限900439.jt

900439.dwg 您没有下载权限900439.dwg

900439m_D.dxf 您没有下载权限900439m_D.dxf

900439_eplan.zip 您没有下载权限900439_eplan.zip

DEHN.900439.wspak 您没有下载权限DEHN.900439.wspak

.产品已加入收藏夹。

商品900438加入购物车。

DEHNcord L 2P

货号 900430 DCOR L 2P 275

900430.stp 您没有下载权限900430.stp

900430.igs 您没有下载权限900430.igs

900430.jt 您没有下载权限900430.jt

900430.dwg 您没有下载权限900430.dwg

900430m.dxf 您没有下载权限900430m.dxf

DEHN.900430.edz 您没有下载权限DEHN.900430.edz

DEHN.900430.wspak 您没有下载权限DEHN.900430.wspak

.产品已加入收藏夹。

商品900430加入购物车。

货号 900432 DCOR L 2P 320

900430.stp 您没有下载权限900430.stp

900430.igs 您没有下载权限900430.igs

900430.jt 您没有下载权限900430.jt

900430.dwg 您没有下载权限900430.dwg

900430m.dxf 您没有下载权限900430m.dxf

DEHN.900432.edz 您没有下载权限DEHN.900432.edz

DEHN.900432.wspak 您没有下载权限DEHN.900432.wspak

.产品已加入收藏夹。

商品900432加入购物车。

DEHNcord L 1P

货号 900431 DCOR L 1P 275

900431.stp 您没有下载权限900431.stp

900431.igs 您没有下载权限900431.igs

900431.jt 您没有下载权限900431.jt

900431.dwg 您没有下载权限900431.dwg

900431m.dxf 您没有下载权限900431m.dxf

DEHN.900431.edz 您没有下载权限DEHN.900431.edz

DEHN.900431.wspak 您没有下载权限DEHN.900431.wspak

.产品已加入收藏夹。

商品900431加入购物车。

货号 900433 DCOR L 1P 320

900431.stp 您没有下载权限900431.stp

900431.igs 您没有下载权限900431.igs

900431.jt 您没有下载权限900431.jt

900431.dwg 您没有下载权限900431.dwg

900431m.dxf 您没有下载权限900431m.dxf

DEHN.900433.edz 您没有下载权限DEHN.900433.edz

DEHN.900433.wspak 您没有下载权限DEHN.900433.wspak

.产品已加入收藏夹。

商品900433加入购物车。

DEHNcord L 2P SN1864

货号 999906 DCOR L 2P SN1864

999906.stp 您没有下载权限999906.stp

999906.igs 您没有下载权限999906.igs

999906.jt 您没有下载权限999906.jt

999906.dwg 您没有下载权限999906.dwg

999906m_D.dxf 您没有下载权限999906m_D.dxf

DEHN.999906.edz 您没有下载权限DEHN.999906.edz

DEHN.999906.wspak 您没有下载权限DEHN.999906.wspak

.产品已加入收藏夹。

商品999906加入购物车。

DEHNcord L 2P SN1860

货号 999937 DCOR L 2P SN1860

999937.stp 您没有下载权限999937.stp
