DEHNcube PV

Descargador de sobretensiones precableado y multipolo con protección IP 65 para instalaciones fotovoltaicas
Implementación sencilla de la protección contra sobretensiones sin ninguna exigencia de espacio en una caja de distribución
Cable de conexión precableado disponible para la conexión sencilla del descargador de sobretensiones directamente antes del inversor a proteger
Dispositivo combinado de aislamiento y cortocircuito con aislamiento eléctrico seguro en cada circuito de protección (tecnología SCI patentada)
Conexión sencilla, rápida y sin necesidad de utilizar herramientas mediante las bornas de resorte de tracción
Probado según EN 61643-31
Utilizable en todos los sistemas PV según IEC 60364-7-712

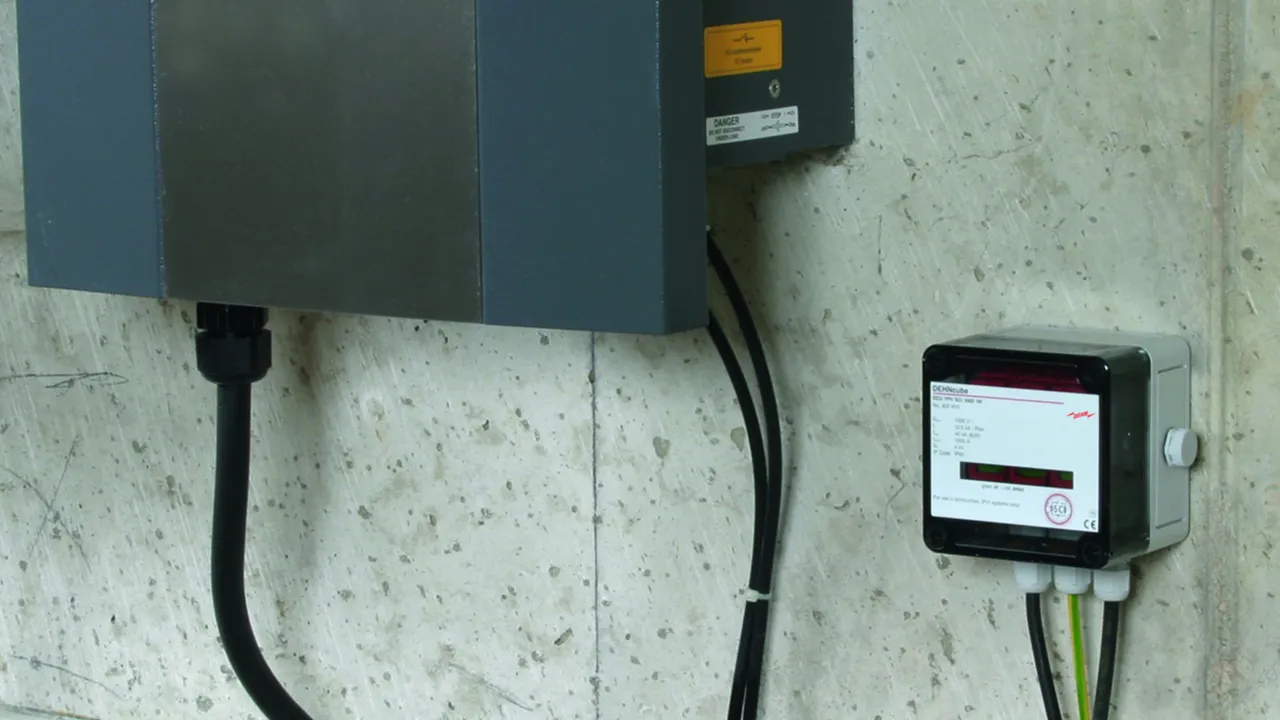

DEHNcube YPV SCI 1000 1M

Descargador de sobretensiones tripolar IP65 con dispoditivo de conmutación DC de dos etapas para inversores PV para protección de una entrada MPP.

1 产品

货号 900910 DCU YPV SCI 1000 1M

全球贸易项目代码 4013364155046, 海关HS编码: 85363030, 总重: 426.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNcube YPV SCI 1000 1M
Descargador fotovoltaico multipolo hasta 1000 V CC
para la protección de 1 entrada MPP con protección IP 65
Indicación de fallo
Tipo 2 según EN 61643-31 con mecanismo de conmutación de CC en 3 etapas
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1000 V CC
Corriente nominal de descarga: (8/20) 12,5 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 1000 A
Dimensiones: 94 x 94 x 81 mm
Entrada de cable: 3 x Ø3-7 mm

Producto DEHN
Tipo: DCU YPV SCI 1000 1M
art. no.: 900910
o equivalente

认证

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	1 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
DPS según EN 50539-11	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	1 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3.5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	2.5 mm² rígido / flexible
Sección de conexión (máx.)	6 mm² rígido / flexible
Lugar de instalación	exterior
Clase de protección	IP 65
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	3x Ø3-7 mm
Dimensiones de la carcasa (an x al x pr)	94 x 94 x 81 mm
Certificados	KEMA

.产品已加入收藏夹。

进入收藏夹

商品900910加入购物车。

进入网上商店

DEHNcube YPV SCI 1000 2M

Descargador de sobretensiones de 4 polos con grado de protección IP 65 con dispositivo de conmutación DC de tres etapas para inversores PV para proteger dos entradas MPP.

1 产品

货号 900920 DCU YPV SCI 1000 2M

全球贸易项目代码 4013364155053, 海关HS编码: 85363030, 总重: 731.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNcube YPV SCI 1000 2M
Descargador fotovoltaico multipolo hasta 1000 V CC
para la protección de 2 entradas MPP con protección IP 65
Indicación de fallo
Descargador de tipo 2 según EN 61643-31 Con mecanismo de conmutación de CC en 3 etapas
Utilizable según IEC 60364-7-712
Máxima tensión PV: <= 1000 V CC
Corriente nominal de descarga: (8/20) 12,5 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 1000 A
Dimensiones: 130 x 94 x 81 mm
Entrada de cable: 5 x Ø3-7 mm

Producto DEHN
Tipo: DCU YPV SCI 1000 2M
art. no.: 900920
o equivalente

认证

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	1 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
DPS según EN 50539-11	Tipo 2
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	1 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	12.5 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Nivel de protección (U_P )	≤ 4 kV
Nivel de protección con 5 kA (U_P )	≤ 3.5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	2.5 mm² rígido / flexible
Sección de conexión (máx.)	6 mm² rígido / flexible
Lugar de instalación	exterior
Clase de protección	IP 65
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	5x Ø3-7 mm
Dimensiones de la carcasa (an x al x pr)	130 x 94 x 81 mm
Certificados	KEMA

.产品已加入收藏夹。

进入收藏夹

商品900920加入购物车。

进入网上商店

DEHNcube 2 YPV 1100 1M 2S

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para proteger una entrada MPP y dos cadenas.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 产品

货号 900913 DCU 2 YPV 1100 1M 2S

全球贸易项目代码 4013364492455, 海关HS编码: 85372091, 总重: 1.59 kg, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Caja de conexión a generador DCU 2 YPV 1100 1M 2S
Caja de conexión a generador de hasta 1100 V CC
Para la protección de una entrada MPP
y dos cadenas con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 180 x 182 x 111 mm
Entrada de cable: 2 conexiones de tornillo triples (conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1100 1M 2S
art. no.: 900913
o equivalente

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm²rígido / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm² multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm² multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	2 conexiones de tornillo triples
Número de entradas de cables	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900913加入购物车。

进入网上商店

DEHNcube 2 YPV 1100 2M 1S

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de dos entradas MPP y una cadena en cada entrada.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 产品

货号 900921 DCU 2 YPV 1100 2M 1S

全球贸易项目代码 4013364492462, 海关HS编码: 85372091, 总重: 2.14 kg, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Caja de conexión a generador DCU 2 YPV 1100 2M 1S
Caja de conexión a generador de hasta 1100 V CC
Para la protección de dos entradas MPP
y una cadena en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Entrada de cable: 2 conexiones de tornillo cuádruples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1100 2M 1S
art. no.: 900921
o equivalente

认证

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm²rígido / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm² multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm² multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	2 conexiones de tornillo cuádruples
Número de entradas de cables	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900921加入购物车。

进入网上商店

DEHNcube 2 YPV 1100 2M 2S

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para proteger dos entradas MPP y dos cadenas cada una.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 产品

货号 900923 DCU 2 YPV 1100 2M 2S

全球贸易项目代码 4013364492400, 海关HS编码: 85372091, 总重: 2.21 kg, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Caja de conexión a generador DCU 2 YPV 1100 2M 2S
Caja de conexión a generador hasta 1100 V CC
para la protección de dos entradas MPP
y dos cadenas en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Entrada de cable: 4 conexiones de tornillo triples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1100 2M 2S
art. no.: 900923
o equivalente

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm²rígido / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm² multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm² multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	4 conexiones de tornillo triples
Número de entradas de cables	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900923加入购物车。

进入网上商店

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1000 V CC para proteger una entrada MPP y dos cadenas.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 产品

货号 900975 DCU 2 YPV 1+2 1000 1M 2S FM

全球贸易项目代码 4013364520318, 海关HS编码: 85371098, 总重: 1.85 kg, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Caja de conexión a generador de hasta 1000 V CC
Para la protección de una entrada MPP
y dos cadenas con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1000 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 182 x 180 x 111 mm
Entrada de cable: 2 conexiones de tornillo triples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1+2 1000 1M 2S FM
art. no.: 900975
o equivalente

认证

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	≤ 3,8 kV
Intensidad nominal (I_L )	30 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-40 °C ... +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm² multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm² multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1000 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	2 conexiones de tornillo triples
Número de entradas de cables	2x M20
Contactos FM / Forma de los contactos	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / multifilamento

.产品已加入收藏夹。

进入收藏夹

商品900975加入购物车。

进入网上商店

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1000 V CC para proteger dos entradas MPP y una cadena.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 产品

货号 900976 DCU 2 YPV 1+2 1000 2M 2S FM

全球贸易项目代码 4013364520295, 海关HS编码: 85371098, 总重: 2.69 kg, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Caja de conexión a generador DCU 2 YPV 1+2 1000 2M 2S FM
Caja de conexión a generador hasta 1000 V CC
para la protección de dos entradas MPP
y dos cadenas en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Entrada de cable: 4 conexiones de tornillo triples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1+2 1000 2M 2S FM
art. no.: 900976
o equivalente

认证

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	≤ 3,8 kV
Intensidad nominal (I_L )	30 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-40 °C ... +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm²multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm²multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1000 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	4 conexiones de tornillo triples
Número de entradas de cables	2x M20
Contactos FM / Forma de los contactos	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / multifilamento

.产品已加入收藏夹。

进入收藏夹

商品900976加入购物车。

进入网上商店

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1000 V CC con bornas de separación para proteger tres entradas MPP y dos cadenas en cada entrada.
Con protección contra sobretensiones y bornas Push-in para entrada y salida.

1 产品

货号 900978 DCU 2 YPV 1+2 1000 3M 2S FM

全球贸易项目代码 4013364534766, 海关HS编码: 85372091, 总重: 4.19 kg, 包装单位: 1.00 unidad(es)


附加信息

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Caja de conexión a generador hasta 1000 V CC
para la protección de tres entradas MPP y
dos cadenas en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1000 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 361 x 254 x 111 mm
Entrada de cable: 3 conexiones de tornillo séxtuples
(conductor FV de 2,5 mm² - 6 mm²)
Entrada de cable: 2x M20

Producto DEHN
Tipo: DCU 2 YPV 1+2 1000 3M 2S FM
art. no.: 900978
o equivalente

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión PV (U_CPV )	1000 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	≤ 3,8 kV
Intensidad nominal (I_L )	30 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-40 °C ... +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm² multifilamento
sección de conexión (CC+, CC-) (mín.)	2,5 mm²multifilamento
sección de conexión (CC+, CC-) (máx.)	6 mm²multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1000 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	3 conexiones de tornillo séxtuples
Número de entradas de cables	2x M20
Contactos FM / Forma de los contactos	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / multifilamento

.产品已加入收藏夹。

进入收藏夹

商品900978加入购物车。

进入网上商店

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de una entrada MPP y una cadena en cada entrada.

1 产品

货号 900911 DCU 2 YPV 1100 1M 1S MC4 FM

全球贸易项目代码 4013364529182, 海关HS编码: 85372091, 总重: 1027.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Caja de conexión a generador de hasta 1100 V CC
para la protección de una entrada MPP
y una cadena con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 180 x 130 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1100 1M 1S MC4 FM
art. no.: 900911
o equivalente

认证

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm² rígido / 25 mm² multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm² multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm² multifilamento
Lugar de instalación	interior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	Con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color de la carcasa	gris
Número de entradas de cables	2 enchufes MC4 originales (PV-ADS4-EVO 2A), 2 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20
Contactos FM / Forma de los contactos	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / multifilamento

.产品已加入收藏夹。

进入收藏夹

商品900911加入购物车。

进入网上商店

DEHNcube 2 YPV 1100 2M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de dos entradas MPP y una cadena en cada entrada.

1 产品

货号 900924 DCU 2 YPV 1100 2M 1S MC4

全球贸易项目代码 4013364529205, 海关HS编码: 85372091, 总重: 1963.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

GAK DCU 2 YPV 1100 2M 1S MC4
Caja de conexión a generador de hasta 1100 V CC
Para la protección de dos entradas MPP
y una cadena en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal de descarga: (8/20) 20 kA
Corriente de choque de rayo total: (8/20) 40 kA
Nivel de protección: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 180 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1100 2M 1S MC4
art. no.: 900924
o equivalente

认证

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +50 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm²rígido / 25 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm²multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	2 enchufes MC4 originales (PV-ADS4-EVO 2A), 2 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900924加入购物车。

进入网上商店

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de tres entradas MPP y una cadena en cada entrada.

1 产品

货号 900931 DCU 2 YPV 1100 3M 1S MC4 FM

全球贸易项目代码 4013364534742, 海关HS编码: 85372091, 总重: 2.63 kg, 包装单位: 1.00 unidad(es)


附加信息

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Caja de conexión a generador de hasta 1100 V CC
Para la protección de tres entradas MPP
y una cadena en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1100 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (8/20) 40 kA
Hasta: <= 4 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1100 3M 1S MC4 FM
art. no.: 900931
o equivalente

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 2 / Clase II
Máxima tensión PV (U_CPV )	1100 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente de descarga total (8/20 µs) (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) [(CC+/CC-) --> PE] (I_n )	20 kA
Máxima corriente de descarga (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Nivel de protección (U_P )	≤ 4 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +50 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	6 mm²
Sección de conexión (9) (máx.)	16 mm²rígido / 25 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm²multifilamento
Lugar de instalación	exterior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	con elemento para compensación de presión
Tipo de tapa	tapa transparente con marcado de producto
Color de la carcasa	gris
Número de entradas de cables	6 enchufes MC4 originales (PV-ADS4-EVO 2A), 6 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900931加入购物车。

进入网上商店

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de una entrada MPP y una cadena en cada entrada.

1 产品

货号 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

全球贸易项目代码 4013364529199, 海关HS编码: 85372091, 总重: 1169.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Caja de conexión a generador de hasta 1200 V CC
para la protección de una entrada MPP
y una cadena con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 180 x 130 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 1M 1S MC4
art. no.: 900985
o equivalente

认证

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (I_SCPV )	10 kA
Nivel de protección (U_P )	< 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	< 3,8 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm²flexible / 25 mm² multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm² multifilamento
Lugar de instalación	interior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	Con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color de la carcasa	gris
Número de entradas de cables	2 enchufes MC4 originales (PV-ADS4-EVO 2A), 2 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900985加入购物车。

进入网上商店

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1100 V CC para la protección de dos entradas MPP y una cadena en cada entrada.

1 产品

货号 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

全球贸易项目代码 4013364529212, 海关HS编码: 85372091, 总重: 2.76 kg, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Caja de conexión a generador de hasta 1200 V CC
Para la protección de dos entradas MPP
y una cadena en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 2M 1S MC4
art. no.: 900986
o equivalente

认证

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (I_SCPV )	10 kA
Nivel de protección (U_P )	< 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	< 3,8 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm²multifilamento
Lugar de instalación	interior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	Con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color de la carcasa	gris
Número de entradas de cables	4 enchufes MC4 originales (PV-ADS4-EVO 2A), 4 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900986加入购物车。

进入网上商店

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1200 V CC para proteger dos entradas MPP y dos cadenas cada una.

1 产品

货号 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

全球贸易项目代码 4013364534735, 海关HS编码: 85372091, 总重: 2.74 kg, 包装单位: 1.00 unidad(es)


附加信息

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Caja de conexión a generador hasta 1200 V CC
para la protección de dos entradas MPP
y dos cadenas en cada entrada con clase de protección IP65
Indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 254 x 180 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 2M 2S MC4
art. no.: 900987
o equivalente

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (I_SCPV )	10 kA
Nivel de protección (U_P )	< 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	< 3,8 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm²multifilamento
Lugar de instalación	interior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	Con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color de la carcasa	gris
Número de entradas de cables	6 enchufes MC4 originales (PV-ADS4-EVO 2A), 6 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900987加入购物车。

进入网上商店

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Caja de conexión a generador para sistemas fotovoltaicos de hasta 1200 V CC para la protección de tres entradas MPP y una cadena en cada entrada.

1 产品

货号 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

全球贸易项目代码 4013364534759, 海关HS编码: 85372091, 总重: 3.70 kg, 包装单位: 1.00 unidad(es)


附加信息

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Caja de conexión a generador de hasta 1200 V CC
Para la protección de tres entradas MPP
y una cadena en cada entrada con clase de protección IP65
con contacto de señalización remota, indicación de fallo
Caja de conexión a generador según DIN EN IEC 61439-2
Utilizable según IEC 60364-7-712
Tensión PV máxima: <= 1200 V CC
Corriente nominal: (8/20) 20 kA / polo
Corriente total: (10/350) 12,5 kA
Hasta: <= 3,8 kV
Resistencia a cortocircuito de la corriente de cortocircuito: 10 kA
Dimensiones: 361 x 254 x 111 mm
Tipo de conexión: Conexión de enchufe MC4 original

Producto DEHN
Tipo: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
art. no.: 900988
o equivalente

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Resistencia a cortocircuito (I_SCPV )	10 kA
Nivel de protección (U_P )	< 3,8 kV
Clase de protección	IP 65

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	1200 V
Resistencia a cortocircuito (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección (U_P )	< 3,8 kV
Intensidad nominal (I_L )	40 A
Tiempo de respuesta (t_A )	≤ 25 ns
Temperatura de funcionamiento (T_U )	-35 °C a +60 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (9) (mín.)	2x 10 mm² / 1x 16 mm²
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (mín.)	2,5 mm²multifilamento
Sección de conexión para conector MC4 (CC+, CC-) (máx.)	10 mm²multifilamento
Lugar de instalación	interior
Clase de protección	IP 65
Valor de tensión de aislamiento (CC) (U_i )	1500 V
Versión	Con elemento para compensación de presión
Tipo de tapa	Tapa transparente con rotulación de producto
Color de la carcasa	gris
Número de entradas de cables	6 enchufes MC4 originales (PV-ADS4-EVO 2A), 6 casquillos MC4 originales (PV-ADB4-EVO 2A)
Número de entradas de cables	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900988加入购物车。

进入网上商店

DEHNcube PV

DEHNcube YPV SCI 1000 1M

货号 900910 DCU YPV SCI 1000 1M

900910.stp 您没有下载权限900910.stp

900910.igs 您没有下载权限900910.igs

900910.jt 您没有下载权限900910.jt

900910.dwg 您没有下载权限900910.dwg

900910m_D.dxf 您没有下载权限900910m_D.dxf

DEHN.900910.wspak 您没有下载权限DEHN.900910.wspak

DEHN.900910.edz 您没有下载权限DEHN.900910.edz

.产品已加入收藏夹。

商品900910加入购物车。

DEHNcube YPV SCI 1000 2M

货号 900920 DCU YPV SCI 1000 2M

900920.stp 您没有下载权限900920.stp

900920.igs 您没有下载权限900920.igs

900920.jt 您没有下载权限900920.jt

900920.dwg 您没有下载权限900920.dwg

900920m_D.dxf 您没有下载权限900920m_D.dxf

DEHN.900920.wspak 您没有下载权限DEHN.900920.wspak

DEHN.900920.edz 您没有下载权限DEHN.900920.edz

.产品已加入收藏夹。

商品900920加入购物车。

DEHNcube 2 YPV 1100 1M 2S

货号 900913 DCU 2 YPV 1100 1M 2S

900913.stp 您没有下载权限900913.stp

900913.igs 您没有下载权限900913.igs

900913.jt 您没有下载权限900913.jt

900913.dwg 您没有下载权限900913.dwg

900913m_D.dxf 您没有下载权限900913m_D.dxf

.产品已加入收藏夹。

商品900913加入购物车。

DEHNcube 2 YPV 1100 2M 1S

货号 900921 DCU 2 YPV 1100 2M 1S

900921.stp 您没有下载权限900921.stp

900921.igs 您没有下载权限900921.igs

900921.jt 您没有下载权限900921.jt

900921.dwg 您没有下载权限900921.dwg

900921m_D.dxf 您没有下载权限900921m_D.dxf

.产品已加入收藏夹。

商品900921加入购物车。

DEHNcube 2 YPV 1100 2M 2S

货号 900923 DCU 2 YPV 1100 2M 2S

900923.stp 您没有下载权限900923.stp

900923.igs 您没有下载权限900923.igs

900923.jt 您没有下载权限900923.jt

900923.dwg 您没有下载权限900923.dwg

900923m_D.dxf 您没有下载权限900923m_D.dxf

.产品已加入收藏夹。

商品900923加入购物车。

DEHNcube 2 YPV 1+2 1000 1M 2S FM

货号 900975 DCU 2 YPV 1+2 1000 1M 2S FM

900975.stp 您没有下载权限900975.stp

900975.igs 您没有下载权限900975.igs

900975.jt 您没有下载权限900975.jt

900975.dwg 您没有下载权限900975.dwg

900975m_D.dxf 您没有下载权限900975m_D.dxf

.产品已加入收藏夹。

商品900975加入购物车。

DEHNcube 2 YPV 1+2 1000 2M 2S FM

货号 900976 DCU 2 YPV 1+2 1000 2M 2S FM

900976.stp 您没有下载权限900976.stp

900976.igs 您没有下载权限900976.igs

900976.jt 您没有下载权限900976.jt

900976.dwg 您没有下载权限900976.dwg

900976m_D.pdf 您没有下载权限900976m_D.pdf

.产品已加入收藏夹。

商品900976加入购物车。

DEHNcube 2 YPV 1+2 1000 3M 2S FM

货号 900978 DCU 2 YPV 1+2 1000 3M 2S FM

900978m_D.dxf 您没有下载权限900978m_D.dxf

.产品已加入收藏夹。

商品900978加入购物车。

DEHNcube 2 YPV 1100 1M 1S MC4 FM

货号 900911 DCU 2 YPV 1100 1M 1S MC4 FM

900911_900985.stp 您没有下载权限900911_900985.stp

900911_900985.igs 您没有下载权限900911_900985.igs

900911_900985.jt 您没有下载权限900911_900985.jt

900911_900985.dwg 您没有下载权限900911_900985.dwg

900911_900985m_D.dxf 您没有下载权限900911_900985m_D.dxf
