DEHNcombo

Descargador combinado contra rayos y sobretensiones precableado tipo 1 y tipo 2 para aplicación en circuitos de generación fotovoltaica
Circuito Y probado, que evita los posibles daños en el dispositivo de protección contra sobretensiones, en caso de fallos de aislamiento en el circuito del generador
Tensión de dimensionamiento igual para todos los circuitos de protección; así también aplicable para los sistemas puestos a tierra
Optimización del espacio de la carcasa con un ancho de solo 4 módulos para tensiones hasta 1500 V d.c.
Probado según EN 50539-11
Utilizable en todos los sistemas PV según IEC 60364-7-712
Indicación del estado de funcionamiento mediante cambio de color en la ventana de inspección

DEHNcombo YPV ...

Descargador combinado de corrientes de rayo y sobretensiones para los sistemas de alimentación fotovoltaicos hasta 1500 V DC.

2 产品

货号 900070 DCB YPV 1200

全球贸易项目代码 6942299504521, 海关HS编码: 85354000, 总重: 639.16 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador combinado de corrientes de rayos
y sobretensiones DEHNcombo YPV 1200
Descargador combinado multipolar de
corrientes de rayos y sobretensiones Tipo 1 + Tipo 2
para su aplicación en circuitos de
generación fotovoltaica hasta 1200 V DC
con dispositivo de conmutación en DC
en tres etapas, ancho 4 móds.
Descargador Tipo 1 + Tipo 2 según la EN 50539-11
Empleable según la IEC 60364-7-712
Dispositivo combinado de desconexión y cortocircuito
Indicación de fallo
Máx. tensión fotovoltaica: <= 1200 V dc
Corriente total de descarga: 12,5 kA
Nivel de protección: <= 3,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DCB YPV 1200
art. no.: 900070
o equivalente

认证

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Certificaciones	KEMA, UL

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Nivel de protección [DC+ -> DC-] (U_P )	< 3,8 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusible previo para sistemas de almacenaje de batería DC hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art.Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

.产品已加入收藏夹。

进入收藏夹

商品900070加入购物车。

进入网上商店

货号 900071 DCB YPV 1500

全球贸易项目代码 6942299504545, 海关HS编码: 85354000, 总重: 636.22 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador combinado de corrientes de rayos
y sobretensiones DEHNcombo YPV 1500
Descargador combinado multipolar de
corrientes de rayos y sobretensiones Tipo 1 + Tipo 2
para su aplicación en circuitos de
generación fotovoltaica hasta 1500 V DC
con dispositivo de conmutación en DC
en tres etapas, ancho 4 móds.
Descargador Tipo 1 + Tipo 2 según la EN 50539-11
Empleable según la IEC 60364-7-712
Dispositivo combinado de desconexión y cortocircuito
Indicación de fallo
Máx. tensión fotovoltaica: <= 1500 V dc
Corriente total de descarga: 12,5 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DCB YPV 1500
art. no.: 900071
o equivalente

认证

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Certificaciones	KEMA, UL

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Nivel de protección [DC+ -> DC-] (U_P )	< 4,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusible previo para sistemas de almacenaje de batería DC hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art.Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

.产品已加入收藏夹。

进入收藏夹

商品900071加入购物车。

进入网上商店

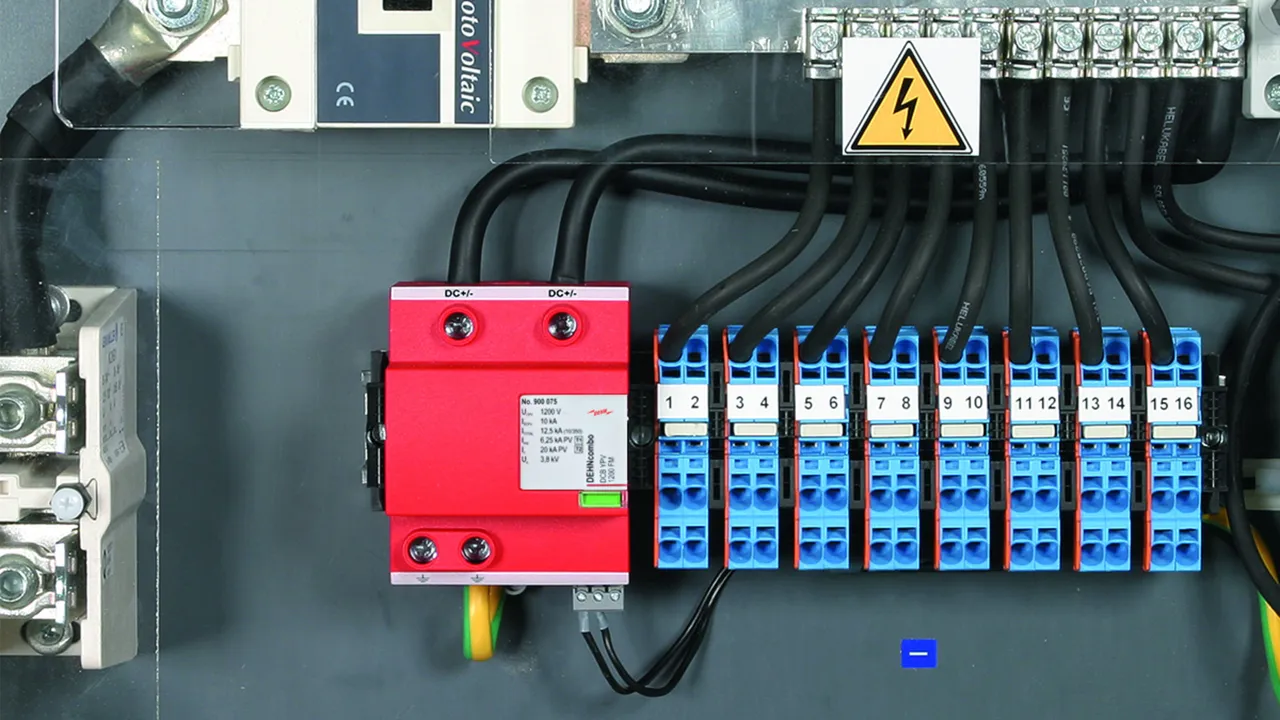

DEHNcombo YPV ... FM

Descargador combinado de corrientes de rayo y sobretensiones para los sistemas de alimentación fotovoltaicos hasta 1500 V DC; con contacto de señalización a distancia libre de potencial.

2 产品

货号 900075 DCB YPV 1200 FM

全球贸易项目代码 6942299504538, 海关HS编码: 85354000, 总重: 587.94 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador combinado de corrientes de rayos
y sobretensiones DEHNcombo YPV 1200 FM
Descargador combinado multipolar de
corrientes de rayos y sobretensiones Tipo 1 + Tipo 2
para su aplicación en circuitos de
generación fotovoltaica hasta 1200 V DC
con dispositivo de conmutación en DC
en tres etapas, ancho 4 móds.
Descargador Tipo 1 + Tipo 2 según la EN 50539-11
Empleable según la IEC 60364-7-712
Dispositivo combinado de desconexión y cortocircuito
con contacto de señalización a distancia
Indicación de fallo
Máx. tensión fotovoltaica: <= 1200 V dc
Corriente total de descarga: 12,5 kA
Nivel de protección: <= 3,8 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DCB YPV 1200 FM
art. no.: 900075
o equivalente

认证

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Certificaciones	KEMA, UL
Contacto de señalización a distancia	conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Nivel de protección [DC+ -> DC-] (U_P )	< 3,8 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Contacto de señalización a distancia	conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remoto	máx. 1,5 mm² rígido/flexible
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusible previo para sistemas de almacenaje de batería DC hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art. Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

.产品已加入收藏夹。

进入收藏夹

商品900075加入购物车。

进入网上商店

货号 900076 DCB YPV 1500 FM

全球贸易项目代码 6942299504552, 海关HS编码: 85354000, 总重: 638.51 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador combinado de corrientes de rayos
y sobretensiones DEHNcombo YPV 1500 FM
Descargador combinado multipolar de
corrientes de rayos y sobretensiones Tipo 1 + Tipo 2
para su aplicación en circuitos de
generación fotovoltaica hasta 1500 V DC
con dispositivo de conmutación en DC
en tres etapas, ancho 4 móds.
Descargador Tipo 1 + Tipo 2 según la EN 50539-11
Empleable según la IEC 60364-7-712
Dispositivo combinado de desconexión y cortocircuito
Con contacto de señalización a distancia
Indicación de fallo
Máx. tensión fotovoltaica: <= 1500 V dc
Corriente total de descarga: 12,5 kA
Nivel de protección: <= 4,5 kV
Resistencia a cortocircuito Iscpv: 10 kA

Producto DEHN
Tipo: DCB YPV 1500 FM
art. no.: 900076
o equivalente

认证

技术参数

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Certificaciones	KEMA, UL
Contacto de señalización a distancia	conmutado

DPS según EN 61643-31 / ... IEC 61643-31	Tipo 1 + Tipo 2 / Clase I + Clase II
Máx. tensión PV [DC+ -> DC-] (U_CPV )	≤ 1500 V
Máx. tensión PV [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Corriente nominal de descarga (8/20 µs) (I_n )	20 kA
Máx. corriente de descarga (8/20 µs) (I_max )	40 kA
Corriente total de descarga (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corriente total de descarga (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corriente de impulso de rayo (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Nivel de protección [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Nivel de protección [DC+ -> DC-] (U_P )	< 4,5 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, UL
Contacto de señalización a distancia	conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para contacto de señalización remoto	máx. 1,5 mm² rígido/flexible
Datos técnicos adicionales:	---------------------------------
– Empleo en sistemas acumuladores de baterías DC hasta I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Fusible previo para sistemas de almacenaje de batería DC hasta I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Art. Nr. (fabr.): 170M2040
– Fusible previo para acumuladores de baterías CC hasta I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

.产品已加入收藏夹。

进入收藏夹

商品900076加入购物车。

进入网上商店

Results for products (0)

Results for content (0)

DEHNcombo

DEHNcombo YPV ...

货号 900070 DCB YPV 1200

.产品已加入收藏夹。

商品900070加入购物车。

货号 900071 DCB YPV 1500

.产品已加入收藏夹。

商品900071加入购物车。

DEHNcombo YPV ... FM

货号 900075 DCB YPV 1200 FM

.产品已加入收藏夹。

商品900075加入购物车。

货号 900076 DCB YPV 1500 FM

.产品已加入收藏夹。

商品900076加入购物车。

DEHNcombo

DEHNcombo YPV ...

货号 900070 DCB YPV 1200

900060.stp 您没有下载权限900060.stp

900060.igs 您没有下载权限900060.igs

900060.jt 您没有下载权限900060.jt

900060.dwg 您没有下载权限900060.dwg

900060m_E.dxf 您没有下载权限900060m_E.dxf

900070_eplan.zip 您没有下载权限900070_eplan.zip

DEHN.900070.wspak 您没有下载权限DEHN.900070.wspak

.产品已加入收藏夹。

商品900070加入购物车。

货号 900071 DCB YPV 1500

900060.stp 您没有下载权限900060.stp

900060.igs 您没有下载权限900060.igs

900060.jt 您没有下载权限900060.jt

900060.dwg 您没有下载权限900060.dwg

900060m_E.dxf 您没有下载权限900060m_E.dxf

DEHN.900060.edz 您没有下载权限DEHN.900060.edz

DEHN.900071.wspak 您没有下载权限DEHN.900071.wspak

.产品已加入收藏夹。

商品900071加入购物车。

DEHNcombo YPV ... FM

货号 900075 DCB YPV 1200 FM

900065.stp 您没有下载权限900065.stp

900065.igs 您没有下载权限900065.igs

900065.jt 您没有下载权限900065.jt

900065.dwg 您没有下载权限900065.dwg

900065m_E.dxf 您没有下载权限900065m_E.dxf

900075_eplan.zip 您没有下载权限900075_eplan.zip

DEHN.900075.wspak 您没有下载权限DEHN.900075.wspak

.产品已加入收藏夹。

商品900075加入购物车。

货号 900076 DCB YPV 1500 FM

900065.stp 您没有下载权限900065.stp

900065.igs 您没有下载权限900065.igs

900065.jt 您没有下载权限900065.jt

900065.dwg 您没有下载权限900065.dwg

900065m_E.dxf 您没有下载权限900065m_E.dxf

DEHN.900065.edz 您没有下载权限DEHN.900065.edz

DEHN.900076.wspak 您没有下载权限DEHN.900076.wspak

.产品已加入收藏夹。

商品900076加入购物车。
