V NH / VA NH

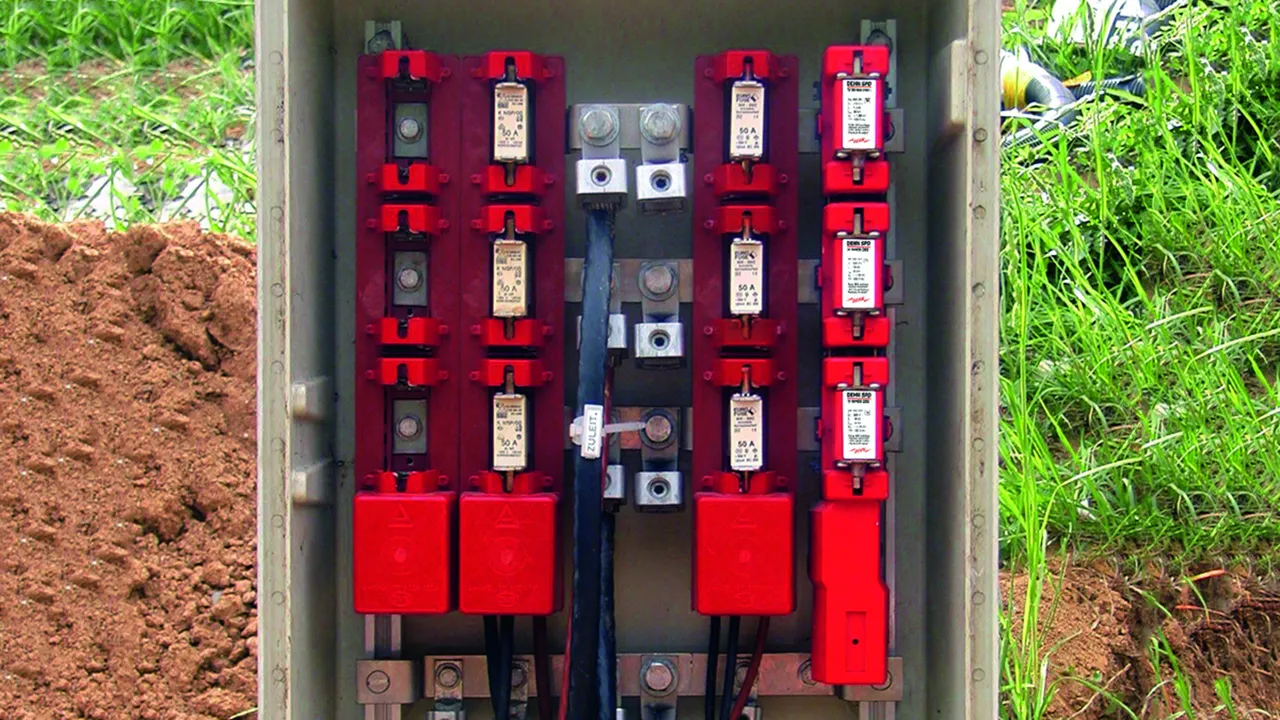

Descargador de sobretensiones para bases de fusibles NH (tamaños 00 y 1)
Varistor de óxido de zinc con dispositivo de vigilancia, dispositivo de separación y fusibles previos integrados (El tipo VA NH además con vía de chispas adicional conectada en serie)
Posibilidad de coordinación energética con descargadores de la familia de productos Red/Line
Indicación de fallos mediante salto de la clavija de señal

详情

V NH00 (FM)

Descargador de protección contra sobretensiones basado en varistor con fusible previo al descargador integrado para utilizar en ejecución de fusibles NH tamaño 00, opcionalmente disponible con indicador especial para señalización remota.

2 产品

货号 900261 V NH00 280

全球贸易项目代码 4013364094352, 海关HS编码: 85363030, 总重: 191.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones V NH00 280
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 00
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 15 kA (8/20)
Máx. corriente de descarga: 30 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 00

Producto DEHN
Tipo: V NH00 280
art. no.: 900261
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio (U_C )	280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (I_max )	30 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo máx.	no se requiere

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio (U_C )	280 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente nominal max. de descarga (8/20 µs) (I_max )	30 kA
Nivel de protección (U_P )	≤ 1.5 kV
Nivel de protección con 5 kA (U_P )	≤ 1.2 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Fusible previo máx.	no se requiere
Poder de corte de la protección interna de Back-Up	25 kA
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	335 V / 5 s – soportado
Tensión TOV (UT)	440 V / 120 min. – seguridad en fallo
Indicación del dispositivo de separación	indicador rojo
Número de puertos	1
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Montaje sobre	base de fusible NH00 medida 1
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	instalación interna
Clase de protección	IPX4W

.产品已加入收藏夹。

进入收藏夹

商品900261加入购物车。

进入网上商店

货号 900263 V NH00 280 FM

全球贸易项目代码 4013364094369, 海关HS编码: 85363030, 总重: 208.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones V NH00 280 FM
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 00
con clavija de señal para la señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 15 kA (8/20)
Máx. corriente de descarga: 30 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 00

Producto DEHN
Tipo: V NH00 280 FM
art. no.: 900263
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio (U_C )	280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (I_max )	30 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo máx.	no se requiere
Indicación de señalización remota	señal roja (disparo a distancia 7 mm)

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio (U_C )	280 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente nominal max. de descarga (8/20 µs) (I_max )	30 kA
Nivel de protección (U_P )	≤ 1.5 kV
Nivel de protección con 5 kA (U_P )	≤ 1.2 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Fusible previo máx.	no se requiere
Poder de corte de la protección interna de Back-Up	25 kA
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	335 V / 5 s – soportado
Tensión TOV (UT)	440 V / 120 min. – seguridad en fallo
Indicación del dispositivo de separación	indicador rojo
Indicación de señalización remota	señal roja (disparo a distancia 7 mm)
Número de puertos	1
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Montaje sobre	base de fusible NH00 medida 1
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	instalación interna
Clase de protección	IPX4W

.产品已加入收藏夹。

进入收藏夹

商品900263加入购物车。

进入网上商店

V NH1

Descargador de sobretensiones basado en varistor con fusible previo al descargador integrado para su utilización en formato NH medida 1.

1 产品

货号 900270 V NH1 280

全球贸易项目代码 4013364106703, 海关HS编码: 85363030, 总重: 243.10 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador de sobretensiones V NH1 280
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 1
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 15 kA (8/20)
Máx. corriente de descarga: 30 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 1; EN 50022

Producto DEHN
Tipo: V NH1 280
art. no.: 900270
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio (U_C )	280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (I_max )	30 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo máx.	No se requiere

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio (U_C )	280 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	15 kA
Corriente nominal max. de descarga (8/20 µs) (I_max )	30 kA
Nivel de protección (U_P )	≤ 1.5 kV
Nivel de protección con 5 kA (U_P )	≤ 1.2 kV
Tiempo de respuesta (t_A )	≤ 25 ns
Fusible previo máx.	No se requiere
Poder de corte de la protección interna de Back-Up	25 kA
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	335 V / 5 s – soportado
Tensión TOV (UT)	440 V / 120 min. – seguridad en fallo
Indicación del dispositivo de separación	indicador rojo
Número de puertos	1
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Montaje sobre	base de fusible NH00 medida 1
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	instalación interna
Clase de protección	IPX4W

.产品已加入收藏夹。

进入收藏夹

商品900270加入购物车。

进入网上商店

VA NH00 (FM)

Descargador de protección contra sobretensiones basado en varistor y vía de chispas conectados en serie con fusible previo al descargador integrado; para utilizar en ejecución de fusibles NH tamaño 00, opcionalmente disponible con indicador especial para señalización remota.

2 产品

货号 900262 VA NH00 280

全球贸易项目代码 4013364072572, 海关HS编码: 85363030, 总重: 192.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones VA NH00 280
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 00
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 10 kA (8/20)
Máx. corriente de descarga: 20 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 00

Producto DEHN
Tipo: VA NH00 280
art. no.: 900262
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio (U_C )	280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo máx.	no se requiere

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio (U_C )	280 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Corriente nominal max. de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1.5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máx.	no se requiere
Poder de corte de la protección interna de Back-Up	25 kA
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	440 V / 120 min. – soportado
Indicación del dispositivo de separación	señal roja
Número de puertos	1
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Montaje sobre	base de fusible NH00 medida 1
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	instalación interna
Clase de protección	IPX4W

.产品已加入收藏夹。

进入收藏夹

商品900262加入购物车。

进入网上商店

货号 900264 VA NH00 280 FM

全球贸易项目代码 4013364073661, 海关HS编码: 85363030, 总重: 170.90 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones VA NH00 280 FM
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 00
con clavija de señal para la señalización a distancia
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 10 kA (8/20)
Máx. corriente de descarga: 20 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 00

Producto DEHN
Tipo: VA NH00 280 FM
art. no.: 900264
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio (U_C )	280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo máx.	no se requiere
Indicación de señalización remota	disparo a distancia 7 mm

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio (U_C )	280 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Corriente nominal max. de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1.5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máx.	no se requiere
Poder de corte de la protección interna de Back-Up	25 kA
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	440 V / 120 min. – soportado
Indicación del dispositivo de separación	señal roja
Indicación de señalización remota	disparo a distancia 7 mm
Número de puertos	1
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Montaje sobre	base de fusible NH00 medida 1
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	instalación interna
Clase de protección	IPX4W

.产品已加入收藏夹。

进入收藏夹

商品900264加入购物车。

进入网上商店

VA NH1

Descargador de sobretensiones basado en varistor y vía de chispas conectados en serie; para su utilización en bases de fusibles NH medida 1.

1 产品

货号 900271 VA NH1 280

全球贸易项目代码 4013364106710, 海关HS编码: 85363030, 总重: 243.50 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador de sobretensiones VA NH1 280
Descargador de sobretensiones unipolar
para su empleo en bases de fusibles NH, tamaño 1
Descargador Tipo 2 según la EN 61643-11
Indicación de fallo
Máx. tensión de servicio: 280 V ac
Nivel de protección a 15 kA (8/20): < 1,5 kV
Corriente nominal de descarga: 10 kA (8/20)
Máx. corriente de descarga: 20 kA (8/20)
Capacidad de apagado asignada de la protección backup interna: 100 kA
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre bases de fusibles NH, tamaño 1

Producto DEHN
Tipo: VA NH1 280
art. no.: 900271
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máxima tensión permisible de servicio (U_C )	280 V (50 / 60 Hz)
Corriente nominal max. de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo máx.	no se requiere

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio (U_C )	280 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Corriente nominal max. de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1.5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máx.	no se requiere
Poder de corte de la protección interna de Back-Up	25 kA
Resistencia a cortocircuito con fusible previo máximo (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	440 V / 120 min. – soportado
Indicación del dispositivo de separación	señal roja
Número de puertos	1
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Montaje sobre	base de fusible NH00 medida 1
Material de la carcasa	termoplástico, color rojo, UL 94 V-0
Lugar de instalación	instalación interna
Clase de protección	IPX4W

.产品已加入收藏夹。

进入收藏夹

商品900271加入购物车。

进入网上商店

Results for products (0)

Results for content (0)

V NH / VA NH

详情
