DEHNguard S ... VA

Descargador de sobretensiones universal, compuesto por un elemento de base y un módulo de protección enchufable
Conexión en serie de varistores y vías de chispas sin corriente de fuga en el módulo de protección enchufable
Alta seguridad del dispositivo mediante la vigilancia de derivación ”Thermo-Dynamic-Control”
Coordinado energéticamente con la familia de productos Red/Line
Fácil sustitución de los módulos de protección sin necesidad de herramientas gracias a la técnica de desbloqueo
Ejecución modular según DIN 43880
Bornas de conexión multi-función para conexión del conductor y de regletas de peine
Probado contra vibraciones y choques según EN 60068-2

DEHNguard S VA

Descargador modular unipolar con varistor y vía de chispas conectados en serie en el módulo de protección enchufable.

3 产品

货号 952080 DG S 75 VA

全球贸易项目代码 4013364127296, 海关HS编码: 85363030, 总重: 118.00 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador de sobretensiones DEHNguard S 75 VA
Descargador de sobretensiones, 1 polo, modular, enchufable
ancho 1 mód., indicación de fallo
Descargador Tipo 2 según la EN 61643-11
conexión en serie de varistores y vías de chispas
libre de corrientes de fuga
Máx. tensión de servicio: 75 V ac/100 V dc
Nivel de protección: <= 1,1 kV
Corriente nominal de descarga: 10 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 75 VA
art. no.: 952080
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio en AC (U_C )	75 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,1 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	60 V (50 / 60 Hz)
Máx. tensión permisible de servicio en AC (U_C )	75 V (50 / 60 Hz)
Máx. tensión permisible de servicio en DC (U_C )	100 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,1 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuitos con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T )	75 V / 5 s
Tensión TOV (U_T) – Característica (U_T )	115 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880

.产品已加入收藏夹。

进入收藏夹

商品952080加入购物车。

进入网上商店

货号 952082 DG S 275 VA

全球贸易项目代码 4013364127319, 海关HS编码: 85363030, 总重: 123.40 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

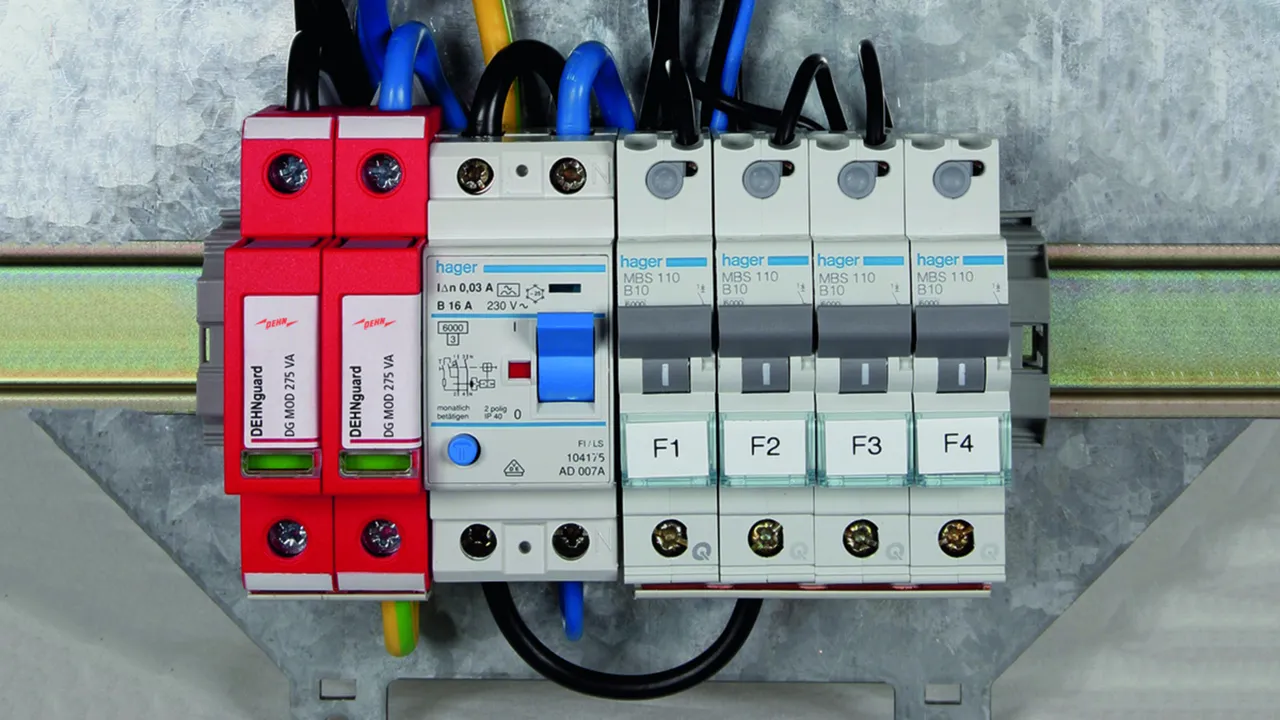

Descargador de sobretensiones DEHNguard S 275 VA
Descargador de sobretensiones, 1 polo, modular, enchufable
ancho 1 mód., indicación de fallo
Descargador Tipo 2 según la EN 61643-11
conexión en serie de varistores y vías de chispas
libre de corrientes de fuga
Máx. tensión de servicio: 275 V ac/350 V dc
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 10 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 275 VA
art. no.: 952082
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio en AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio en AC (U_C )	275 V (50 / 60 Hz)
Máx. tensión permisible de servicio en DC (U_C )	350 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuitos con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	275 V
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品952082加入购物车。

进入网上商店

货号 952084 DG S 385 VA

全球贸易项目代码 4013364127333, 海关HS编码: 85363030, 总重: 127.70 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNguard S 385 VA
Descargador de sobretensiones, 1 polo, modular, enchufable
ancho 1 mód., indicación de fallo
Descargador Tipo 2 según la EN 61643-11
conexión en serie de varistores y vías de chispas
libre de corrientes de fuga
Máx. tensión de servicio: 385 V ac/500 V dc
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 10 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 385 VA
art. no.: 952084
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio en AC (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,75 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio en AC (U_C )	385 V (50 / 60 Hz)
Máx. tensión permisible de servicio en DC (U_C )	500 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,75 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuitos con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm²rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880

.产品已加入收藏夹。

进入收藏夹

商品952084加入购物车。

进入网上商店

DEHNguard S VA FM

Descargador de sobretensiones modular unipolar con varistor y vía de chispas conectados en serie en el módulo de protección enchufable; con contacto para señalización a distancia (contacto libre de potencial).

3 产品

货号 952085 DG S 75 VA FM

全球贸易项目代码 4013364127302, 海关HS编码: 85363030, 总重: 122.10 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador de sobretensiones DEHNguard S 75 FM
Descargador de sobretensiones, 1 polo, modular, enchufable
ancho 1 mód., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
conexión en serie de varistores y vías de chispas
libre de corrientes de fuga
Máx. tensión de servicio: 75 V ac/100 V dc
Nivel de protección: <= 1,1 kV
Corriente nominal de descarga: 10 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 75 VA FM
art. no.: 952085
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio en AC (U_C )	75 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,1 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	60 V (50 / 60 Hz)
Máx. tensión permisible de servicio en AC (U_C )	75 V (50 / 60 Hz)
Máx. tensión permisible de servicio en DC (U_C )	100 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,1 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuitos con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	115 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Contactos de señalización a distancia/Formas de contacto	contacto conmutado
Potencia de conmutación en AC	250 V / 0,5 A
Potencia de conmutación en DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm² rígido / flexible

.产品已加入收藏夹。

进入收藏夹

商品952085加入购物车。

进入网上商店

货号 952087 DG S 275 VA FM

全球贸易项目代码 4013364127326, 海关HS编码: 85363030, 总重: 126.70 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador de sobretensiones DEHNguard S 275 VA FM
Descargador de sobretensiones, 1 polo, modular, enchufable
ancho 1 mód., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
conexión en serie de varistores y vías de chispas
libre de corrientes de fuga
Máx. tensión de servicio: 275 V ac/350 V dc
Nivel de protección: <= 1,5 kV
Corriente nominal de descarga: 10 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 275 VA FM
art. no.: 952087
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio en AC (U_C )	275 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio en AC (U_C )	275 V (50 / 60 Hz)
Máx. tensión permisible de servicio en DC (U_C )	350 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,5 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuitos con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Contactos de señalización a distancia/Formas de contacto	contacto conmutado
Potencia de conmutación en AC	250 V / 0,5 A
Potencia de conmutación en DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm² rígido / flexible
Aplicación de descargador a 16,7 Hz - Sistemas de alimentación de ferrocarril
– Tensión de prueba de CA (U_C )	275 V
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品952087加入购物车。

进入网上商店

货号 952089 DG S 385 VA FM

全球贸易项目代码 4013364127340, 海关HS编码: 85363030, 总重: 131.70 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de sobretensiones DEHNguard S 385 VA FM
Descargador de sobretensiones, 1 polo, modular, enchufable
ancho 1 mód., indicación de fallo
con contacto de señalización a distancia
Descargador Tipo 2 según la EN 61643-11
conexión en serie de varistores y vías de chispas
libre de corrientes de fuga
Máx. tensión de servicio: 385 V ac/500 V dc
Nivel de protección: <= 1,75 kV
Corriente nominal de descarga: 10 kA
Resistencia a cortocircuito: 25 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DG S 385 VA FM
art. no.: 952089
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Máx. tensión permisible de servicio en AC (U_C )	385 V (50 / 60 Hz)
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,75 kV
Máx. protección contra sobrecorrientes sector primario	100 A gG

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 2 / Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 2 + Tipo 3
Tensión nominal en AC (U_N )	230 V (50 / 60 Hz)
Máx. tensión permisible de servicio en AC (U_C )	385 V (50 / 60 Hz)
Máx. tensión permisible de servicio en DC (U_C )	500 V
Corriente nominal de descarga (8/20 µs) (I_n )	10 kA
Máx. corriente nominal de descarga (8/20 µs) (I_max )	20 kA
Nivel de protección (U_P )	≤ 1,75 kV
Tiempo de respuesta (t_A )	≤ 100 ns
Máx. protección contra sobrecorrientes sector primario	100 A gG
Resistencia a cortocircuitos con máx. protección contra sobrecorrientes sector primario (I_SCCR )	25 kA_eff
Tensión TOV (U_T) – Característica (U_T )	440 V / 120 min. – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (mín.)	1,5 mm² rígido / flexible
Sección de conexión (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60175
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Dimensiones de montaje	1 módulo(s), DIN 43880
Contactos de señalización a distancia/Formas de contacto	contacto conmutado
Potencia de conmutación en AC	250 V / 0,5 A
Potencia de conmutación en DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm² rígido / flexible

.产品已加入收藏夹。

进入收藏夹

商品952089加入购物车。

进入网上商店

Results for products (0)

Results for content (0)

DEHNguard S ... VA

DEHNguard S VA

货号 952080 DG S 75 VA

.产品已加入收藏夹。

商品952080加入购物车。

货号 952082 DG S 275 VA

.产品已加入收藏夹。

商品952082加入购物车。

货号 952084 DG S 385 VA

.产品已加入收藏夹。

商品952084加入购物车。

DEHNguard S VA FM

货号 952085 DG S 75 VA FM

.产品已加入收藏夹。

商品952085加入购物车。

货号 952087 DG S 275 VA FM

.产品已加入收藏夹。

商品952087加入购物车。

货号 952089 DG S 385 VA FM

.产品已加入收藏夹。

商品952089加入购物车。

DEHNguard S ... VA

DEHNguard S VA

货号 952080 DG S 75 VA

952070.stp 您没有下载权限952070.stp

952070.igs 您没有下载权限952070.igs

952070.jt 您没有下载权限952070.jt

952070.dwg 您没有下载权限952070.dwg

952070m_E.dxf 您没有下载权限952070m_E.dxf

DEHN.952080.wspak 您没有下载权限DEHN.952080.wspak

DEHN.952080.edz 您没有下载权限DEHN.952080.edz

.产品已加入收藏夹。

商品952080加入购物车。

货号 952082 DG S 275 VA

952070.stp 您没有下载权限952070.stp

952070.igs 您没有下载权限952070.igs

952070.jt 您没有下载权限952070.jt

952070.dwg 您没有下载权限952070.dwg

952070m_E.dxf 您没有下载权限952070m_E.dxf

DEHN.952082.wspak 您没有下载权限DEHN.952082.wspak

DEHN.952082.edz 您没有下载权限DEHN.952082.edz

.产品已加入收藏夹。

商品952082加入购物车。

货号 952084 DG S 385 VA

952070.stp 您没有下载权限952070.stp

952070.igs 您没有下载权限952070.igs

952070.jt 您没有下载权限952070.jt

952070.dwg 您没有下载权限952070.dwg

952070m_E.dxf 您没有下载权限952070m_E.dxf

DEHN.952084.wspak 您没有下载权限DEHN.952084.wspak

DEHN.952084.edz 您没有下载权限DEHN.952084.edz

.产品已加入收藏夹。

商品952084加入购物车。

DEHNguard S VA FM

货号 952085 DG S 75 VA FM

952090.stp 您没有下载权限952090.stp

952090.igs 您没有下载权限952090.igs

952090.jt 您没有下载权限952090.jt

952090.dwg 您没有下载权限952090.dwg

952090m_E.dxf 您没有下载权限952090m_E.dxf

DEHN.952085.wspak 您没有下载权限DEHN.952085.wspak

DEHN.952085.edz 您没有下载权限DEHN.952085.edz

.产品已加入收藏夹。

商品952085加入购物车。

货号 952087 DG S 275 VA FM

952090.stp 您没有下载权限952090.stp

952090.igs 您没有下载权限952090.igs

952090.jt 您没有下载权限952090.jt

952090.dwg 您没有下载权限952090.dwg

952090m_E.dxf 您没有下载权限952090m_E.dxf

DEHN.952087.wspak 您没有下载权限DEHN.952087.wspak

DEHN.952087.edz 您没有下载权限DEHN.952087.edz

.产品已加入收藏夹。

商品952087加入购物车。

货号 952089 DG S 385 VA FM

952090.stp 您没有下载权限952090.stp

952090.igs 您没有下载权限952090.igs

952090.jt 您没有下载权限952090.jt

952090.dwg 您没有下载权限952090.dwg

952090m_E.dxf 您没有下载权限952090m_E.dxf

DEHN.952089.wspak 您没有下载权限DEHN.952089.wspak

DEHN.952089.edz 您没有下载权限DEHN.952089.edz

.产品已加入收藏夹。

商品952089加入购物车。
