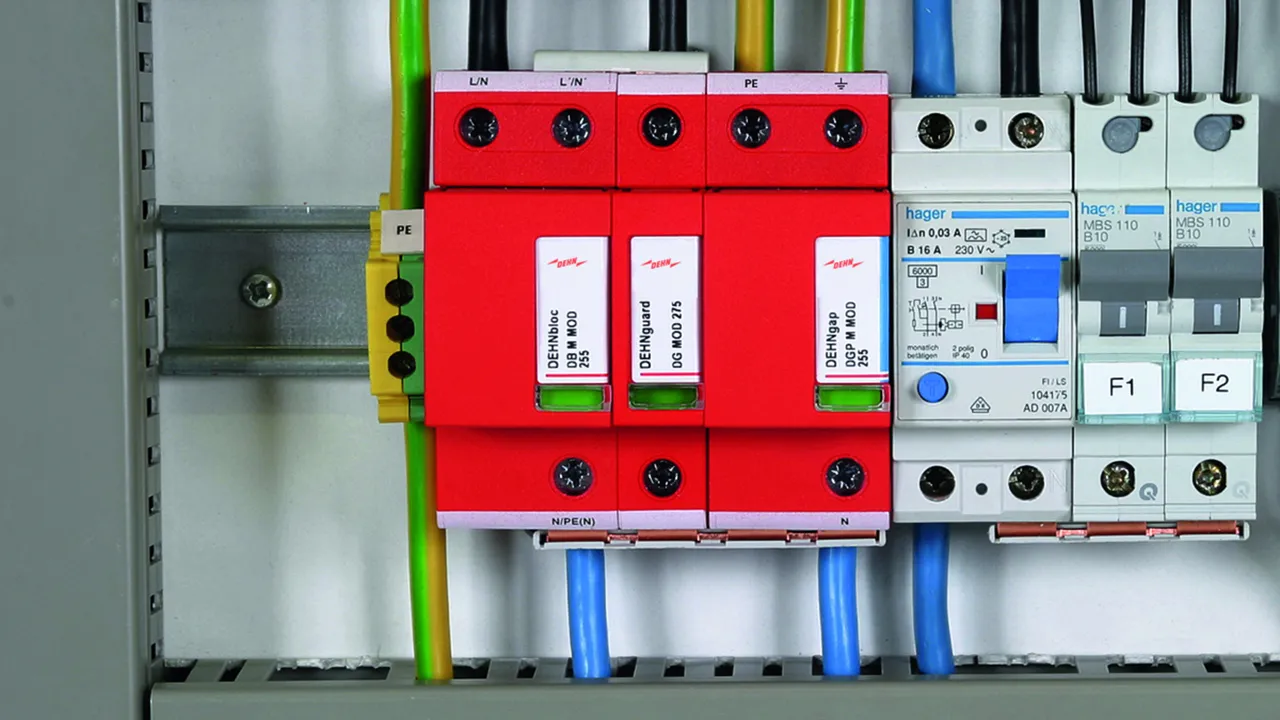

DEHNgap

Capacidad de derivación 100 kA (10/350 µs)
Descargador de corriente total, especial para aplicación en sistemas TT, con circuitos 3+1 y 1+1 según IEC 60364-5-53, entre el conductor neutro N y el conductor de protección PE
Tecnología de vías de chispas de deslizamiento
Indicación del estado de funcionamiento/fallo mediante indicador verde/rojo en la ventanilla de inspección

详情

DEHNgap M 255 (FM)

Descargador de corriente de rayo N-PE unipolar, modular, coordinado para U_C= 255 V; opcionalmente con contacto de señalización remota para dispositivos de vigilancia (contacto conmutado libre de potencial).

2 产品

货号 961101 DGP M 255

全球贸易项目代码 4013364118676, 海关HS编码: 85363030, 总重: 331.00 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Producto DEHN
Tipo: DGP M 255
art. no.: 961101
o equivalente

认证

技术参数

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 1,5 kV
Certificaciones	VDE, KEMA, UL

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV	1200 V / 200 ms
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión en serie) (T_US )	-40 °C ... +60 °C
Indicación del estado operativo / fallo	verde / rojo
Número de puertos	1
Sección de conexión (N, PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (N, PE) (máx.)	50 mm²varios hilos / 35 mm²flexible
Sección de conexión (9) (máx.)	35 mm²varios hilos / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL

.产品已加入收藏夹。

进入收藏夹

商品961101加入购物车。

进入网上商店

货号 961105 DGP M 255 FM

全球贸易项目代码 4013364118683, 海关HS编码: 85363030, 总重: 336.00 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador de corriente de rayo coordinado N-PE DEHNgap M 255 FM
Descargador de corriente de rayo monopolar, modular, coordinado y enchufable N-PE, ancho 2TE

con contacto de señalización remota
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Señalización en la ventanilla de inspección
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 1,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 255 V CA
Resistencia TOV: 1200 V/200 ms
Coordinación energética según DIN EN 62305-4
Directa al descargador N-PE DEHNgap C S de la familia Red/Line

Producto DEHN
Tipo: DGP M 255 FM
art. no.: 961105
o equivalente

认证

技术参数

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 1,5 kV
Certificaciones	VDE, KEMA, UL
Contactos FM/Forma de los contactos	contacto conmutado

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV	1200 V / 200 ms
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión en serie) (T_US )	-40 °C ... +60 °C
Indicación del estado operativo / fallo	verde / rojo
Número de puertos	1
Sección de conexión (N, PE, 9) (mín.)	10 mm² rígido/flexible
Sección de conexión (N, PE) (máx.)	50 mm² rígido/35 mm² flexible
Sección de conexión (9) (máx.)	35 mm² rígido/25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL
Contactos FM/Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

.产品已加入收藏夹。

进入收藏夹

商品961105加入购物车。

进入网上商店

DEHNgap Maxi 1 255 S

Descargador de corriente de rayo unipolar N-PE coordinado para barras colectoras.

1 产品

货号 900050 DGPM 1 255 S

全球贸易项目代码 4013364107496, 海关HS编码: 85363090, 总重: 539.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de corriente de rayo N-PE DEHNgap Maxi 1 255 S
Descargador de corriente de rayo monopolar, coordinado N-PE
Para sistemas de barras colectoras industriales
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 2,5 kV (Incluye cable de conexión de 80 cm)
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado de corriente consecutiva: 100 Aeff
Resistencia TOV: 1200 V/200 ms
Coordinación energética UNE EN 62305-4
Descargador de la familia Red/Line
Montaje en barra colectora N mín. 35 mm2
Medidas de montaje (an. x al. x prof.) (72 x 89 x 100) mm

Producto DEHN
Tipo: DGPM 1 255 S
art. no.: 900050
o equivalente

认证

技术参数

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 2,5 kV (incl. cable de conexión de 80 cm)
Vigilancia del estado operativo	vía DEHNsignal DSI E 3

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 2,5 kV (incl. cable de conexión de 80 cm)
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV	1200 V / 200 ms
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (T_U )	-40 °C ... +80 °C
Número de puertos	1
Montaje sobre	barra colectora N mín. 35 mm²
Conexión	vía terminal de cable de mín. 35 mm² / máx. 50 mm²
Vigilancia del estado operativo	vía DEHNsignal DSI E 3
Conexión para el DSI E 3 (S) mín.	1 mm²rígido / flexible
Conexión para el DSI E 3 (S) máx.	2,5 mm²rígido / flexible
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Dimensiones (an x al x pr)	72 x 89 x 100 mm

.产品已加入收藏夹。

进入收藏夹

商品900050加入购物车。

进入网上商店

DEHNgap Maxi 1 255 (FM)

Descargador de corriente de rayo N-PE unipolar, coordinado; en la versión FM con contacto de señalización a distancia (contacto conmutado libre de potencial).

2 产品

货号 961180 DGPM 1 255

全球贸易项目代码 4013364157323, 海关HS编码: 85363090, 总重: 460.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de corriente de rayo N-PE DEHNgap Maxi 1 255
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 1,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 255 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 1 255
art. no.: 961180
o equivalente

认证

技术参数

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 1,5 kV
Certificaciones	KEMA

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión en serie) (T_US )	-40 °C ... +60 °C
Indicación del estado operativo / fallo	verde / rojo
Número de puertos	1
Sección de conexión (N, PE, 9) (mín.)	10 mm² rígido / flexible
Sección de conexión (N, PE) (máx.)	50 mm² flexible / 35 mm² rígido
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA

.产品已加入收藏夹。

进入收藏夹

商品961180加入购物车。

进入网上商店

货号 961185 DGPM 1 255 FM

全球贸易项目代码 4013364157330, 海关HS编码: 85363090, 总重: 460.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de corriente de rayo N-PE DEHNgap Maxi 1 255 FM
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
con contacto de señalización remota
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 1,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 255 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 1 255 FM
art. no.: 961185
o equivalente

认证

技术参数

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 1,5 kV
Certificaciones	KEMA
Contactos FM/Forma de los contactos	contacto conmutado

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión en serie) (T_US )	-40 °C ... +60 °C
Indicación del estado operativo / fallo	verde / rojo
Número de puertos	1
Sección de conexión (N, PE, 9) (mín.)	10 mm² rígido / flexible
Sección de conexión (N, PE) (máx.)	50 mm² flexible / 35 mm² rígido
Sección de conexión (9) (máx.)	35 mm² flexible / 25 mm² rígido
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	KEMA
Contactos FM/Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

.产品已加入收藏夹。

进入收藏夹

商品961185加入购物车。

进入网上商店

DEHNgap Maxi 440 (FM)

Descargador de corriente de rayo N-PE coordinado, unipolar; en la versión FM con contacto de señalización a distancia (contacto conmutado libre de potencial).

2 产品

货号 961160 DGPM 440

全球贸易项目代码 4013364116290, 海关HS编码: 85363030, 总重: 415.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de corriente de rayo N-PE DEHNgap Maxi 440
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 2,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 440 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 440
art. no.: 961160
o equivalente

技术参数

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (U_C )	440 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 2,5 kV
Certificaciones	UL

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (U_C )	440 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 2,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV	1200 V / 200 ms
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión en serie) (T_US )	-40 °C ... +60 °C
Indicación del estado operativo / fallo	verde / rojo
Número de puertos	1
Sección de conexión (N, PE, 9) (mín.)	10 mm² rígido / flexible
Sección de conexión (N, PE) (máx.)	50 mm² rígido / 35 mm² flexible
Sección de conexión (9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	UL

.产品已加入收藏夹。

进入收藏夹

商品961160加入购物车。

进入网上商店

货号 961165 DGPM 440 FM

全球贸易项目代码 4013364116306, 海关HS编码: 85363030, 总重: 418.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador de corriente de rayo N-PE DEHNgap Maxi 440 FM
Descargador de corriente de rayo coordinado N-PE, ancho 2TE
con contacto de señalización remota
Descargador de tipo 1 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 2,5 kV
Capacidad de apagado de corriente consecutiva: 100 Aeff a 440 V CA
Resistencia TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 440 FM
art. no.: 961165
o equivalente

认证

技术参数

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (U_C )	440 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 2,5 kV
Certificaciones	UL
Contactos FM/Forma de los contactos	contacto conmutado

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (U_C )	440 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 2,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV	1200 V / 200 ms
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión en serie) (T_US )	-40 °C ... +60 °C
Indicación del estado operativo / fallo	verde / rojo
Número de puertos	1
Sección de conexión (N, PE, 9) (mín.)	10 mm² rígido / flexible
Sección de conexión (N, PE) (máx.)	50 mm² rigido / 35 mm² flexible
Sección de conexión (9) (máx.)	35 mm² rígido / 25 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	UL
Contactos FM/Forma de los contactos	contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm² rígido / flexible

.产品已加入收藏夹。

进入收藏夹

商品961165加入购物车。

进入网上商店

DEHNgap H M 255

Descargador de corriente de rayo N-PE unipolar, modular.

1 产品

货号 961102 DGPH M 255

全球贸易项目代码 4013364118690, 海关HS编码: 85363030, 总重: 300.00 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador de corrientes de rayo N-PE modular DEHNgap H M 255
Descargador unipolar de corrientes de rayo N-PE
modular, enchufable, coordinado, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
vía de chispas de deslizamiento encapsulada,
controlada por presión
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 4 kV
Capacidad de apagado
de corrientes consecutivas: 100 Aeff a 255 V ac
Resistencia a TOV: 1200 V/200 ms
Coordinación energética según la DIN EN 62305-4
directamente a descargadores N-PE DEHNgap C S
de la línea Red/Line

Producto DEHN
Tipo: DGPH M 255
art. no.: 961102
o equivalente

认证

技术参数

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Nivel de protección (U_P )	≤ 4 kV

DSP según EN 61643-11 / ... IEC 61643-11	Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (I_imp )	100 kA
Energía específica (W/R)	2,50 MJ/Ω
Nivel de protección (U_P )	≤ 4 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV	1200 V / 200 ms
Tensión TOV - Característica (U_T )	1200 V / 200 ms – soportado
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40 °C ... +80 °C
Margen de temperatura de servicio (conexión en serie) (T_US )	-40 °C ... +60 °C
Número de puertos	1
Sección de conexión (mín.)	10 mm² rígido / flexible
Sección de conexión (máx.)	50 mm² rigido / 35 mm² flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico rojo, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880

.产品已加入收藏夹。

进入收藏夹

商品961102加入购物车。

进入网上商店

Results for products (0)

Results for content (0)

DEHNgap

详情
