货号 956305 DV M2 TNC 255 FM

全球贸易项目代码 4013364510586, 海关HS编码: 85363090, 总重: 519.19 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador combinado DEHNventil M2 TNC 255 FM
Descargador combinado de 3 polos, modular, enchufable
para redes TN-C de 230/400 V, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RAC
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 75 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según DIN CLC/TS 61643-12
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DV M2 TNC 255 FM
art. no.: 956305
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Certificaciones	VDE, KEMA, UL
Contacto FM	sí/contacto conmutado
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Energía específica [L-PEN] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-PEN] (I_n )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	6 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	Sin disparo de fusible de 35 A gG hasta 50 kA_eff(prosp.)
Resistencia a cortocircuitos [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Tensión TOV (U_T) – Características	440 V / 120 mín. – soportado
Energía de paso a un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, PEN, 9) (mín.)	6 mm²rígido / flexible
Sección de conexión (L1, L2, L3, PEN, 9) (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL
Contacto FM	sí/contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_peak)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	250 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión de prueba de CA (U_C )	266 V
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	160 A gG @ 16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品956305加入购物车。

进入网上商店

货号 956405 DV M2 TNS 255 FM

全球贸易项目代码 4013364510562, 海关HS编码: 85363090, 总重: 583.68 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador combinado DEHNventil M2 TNS 255 FM
Descargador combinado de 4 polos, modular, enchufable
para redes TN(C)-S de 230/400 V, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RAC
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según DIN CLC/TS 61643-12
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DV M2 TNS 255 FM
art. no.: 956405
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	6 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	Sin disparo de fusible de 35 A gG hasta 50 kA_eff(prosp.)
Resistencia a cortocircuitos [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Energía de paso a un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	6 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_peak)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	250 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión de prueba de CA (U_C )	266 V
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	160 A gG @ 16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品956405加入购物车。

进入网上商店

货号 956315 DV M2 TT 255 FM

全球贸易项目代码 4013364528963, 海关HS编码: 85363090, 总重: 616.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

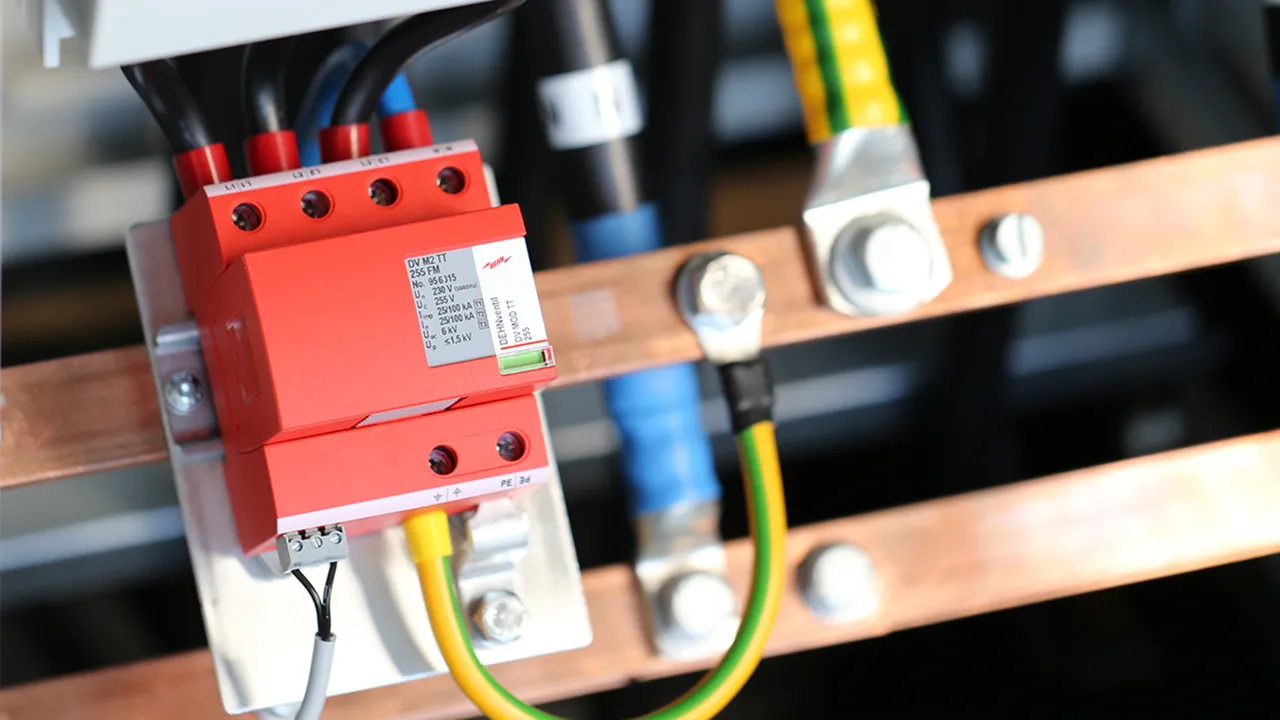

Descargador combinado DEHNventil M2 TT 255 FM
Descargador combinado de 4 polos, modular, enchufable
para redes TT y TN(C)-S de 230/400 V, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RAC
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según DIN CLC/TS 61643-12
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DV M2 TT 255 FM
art. no.: 956315
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	1,8 kV


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	255 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2,50 MJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	6 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	Sin disparo de fusible de 35 A gG hasta 50 kA_eff(prosp.)
Resistencia a cortocircuitos [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Energía de paso a un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	6 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Lugar de instalación/Clase de protección	interior / IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_peak)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	250 A gG
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	1,8 kV
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión de prueba de CA (U_C )	266 V
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	160 A gG @ 16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品956315加入购物车。

进入网上商店

货号 956205 DV M2 TN 255 FM

全球贸易项目代码 4013364510579, 海关HS编码: 85363090, 总重: 311.29 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador combinado DEHNventil M2 TN 255 FM
Descargador combinado de 2 polos, modular, enchufable para
redes TN monofásicas, ancho de 2 módulos
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RAC
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según DIN CLC/TS 61643-12
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DV M2 TN 255 FM
art. no.: 956205
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	6 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	Sin disparo de fusible de 35 A gG hasta 50 kA_eff(prosp.)
Resistencia a cortocircuitos [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Energía de paso a un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, N, PE, 9) (mín.)	6 mm²rígido / flexible
Sección de conexión (L, N, PE, 9) (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_peak)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	250 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión de prueba de CA (U_C )	266 V
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	160 A gG @ 16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品956205加入购物车。

进入网上商店

货号 956115 DV M2 TT 2P 255 FM

全球贸易项目代码 4013364546929, 海关HS编码: 85363090, 总重: 327.00 g, 包装单位: 1.00 unidad(es)


附加信息

CAD文件

Descargador combinado DEHNventil M2 TT 2P 255 FM
Descargador combinado de 2 polos, modular, enchufable para
redes TT y TN monofásicas, ancho de 2 módulos
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RAC
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según DIN CLC/TS 61643-12
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DV M2 TT 2P 255 FM
art. no.: 956115
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	1,8 kV

Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión de prueba de CA (U_C )	266 V
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	160 A gG @ 16,7 Hz

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	255 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	6 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	Sin disparo de fusible de 35 A gG hasta 50 kA_eff(prosp.)
Resistencia a cortocircuitos [L-N]/[N-PE] (I_SCCR )	50 kA_eff / 100 A_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Energía de paso a un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, N, PE, 9) (mín.)	6 mm²rígido / flexible
Sección de conexión (L, N, PE, 9) (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Lugar de instalación/Clase de protección	interior / IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_peak)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	250 A gG
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	1,8 kV

.产品已加入收藏夹。

进入收藏夹

商品956115加入购物车。

进入网上商店

货号 951300 DV M TNC 255

全球贸易项目代码 4013364108134, 海关HS编码: 85363090, 总重: 1004.00 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Producto DEHN
Tipo: DV M TNC 255
art. no.: 951300
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energía específica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Energía específica [L-PEN] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Nivel de protección (U_P )	≤ 1.5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV (U_T) – Características	440 V / 120 min. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', PEN, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, PEN) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	6 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品951300加入购物车。

进入网上商店

货号 951305 DV M TNC 255 FM

全球贸易项目代码 4013364108141, 海关HS编码: 85363090, 总重: 1020.00 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Producto DEHN
Tipo: DV M TNC 255 FM
art. no.: 951305
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energía específica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Energía específica [L-PEN] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Nivel de protección (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV (U_T) – Características	440 V / 120 mín. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', PEN, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, PEN) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según la EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	6 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品951305加入购物车。

进入网上商店

货号 951400 DV M TNS 255

全球贸易项目代码 4013364108158, 海关HS编码: 85363090, 总重: 1.40 kg, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador combinado de corrientes de rayo y sobretensiones modular DEHNventil M TNS 255
Descargador combinado de corrientes de rayo y sobretensiones, 4 polos, modular, enchufable
para los sistemas 230/400 V-TN(C)-S, ancho 8 móds.
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Tecnología de vía de chispas RADAX-Flow
para la limitación de corrientes consecutivas
Máx. tensión de servicio: 264 V ac
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado de corrientes consecutivas: hasta 100 kAeff.
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line así como directamente al equipo final

Producto DEHN
Tipo: DV M TNS 255
art. no.: 951400
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	8 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品951400加入购物车。

进入网上商店

货号 951405 DV M TNS 255 FM

全球贸易项目代码 4013364108165, 海关HS编码: 85363090, 总重: 1.40 kg, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Producto DEHN
Tipo: DV M TNS 255 FM
art. no.: 951405
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	8 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品951405加入购物车。

进入网上商店

货号 951310 DV M TT 255

全球贸易项目代码 4013364108172, 海关HS编码: 85363090, 总重: 1.31 kg, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Producto DEHN
Tipo: DV M TT 255
art. no.: 951310
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2,50 MJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	8 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品951310加入购物车。

进入网上商店

货号 951315 DV M TT 255 FM

全球贸易项目代码 4013364108189, 海关HS编码: 85363090, 总重: 1.32 kg, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Producto DEHN
Tipo: DV M TT 255 FM
art. no.: 951315
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2,50 MJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación/Clase de protección	interior / IP 20
Medidas de montaje	8 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品951315加入购物车。

进入网上商店

货号 951200 DV M TN 255

全球贸易项目代码 4013364108097, 海关HS编码: 85363090, 总重: 754.00 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Producto DEHN
Tipo: DV M TN 255
art. no.: 951200
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品951200加入购物车。

进入网上商店

货号 951205 DV M TN 255 FM

全球贸易项目代码 4013364108103, 海关HS编码: 85363090, 总重: 698.50 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Descargador combinado de corrientes de rayo y sobretensiones modular DEHNventil M TN 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 2 polos, modular, enchufable
para los sistemas monofásicos TN, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Tecnología de vía de chispas RADAX-Flow
para la limitación de corrientes consecutivas
Máx. tensión de servicio: 264 V ac
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Capacidad de apagado de corrientes consecutivas: hasta 100 kAeff.
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line así como directamente al equipo final

Producto DEHN
Tipo: DV M TN 255 FM
art. no.: 951205
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品951205加入购物车。

进入网上商店

货号 951110 DV M TT 2P 255

全球贸易项目代码 4013364108110, 海关HS编码: 85363090, 总重: 688.59 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Producto DEHN
Tipo: DV M TT 2P 255
art. no.: 951110
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625.00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	156.25 / 625.00 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94-V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品951110加入购物车。

进入网上商店

货号 951115 DV M TT 2P 255 FM

全球贸易项目代码 4013364108127, 海关HS编码: 85363090, 总重: 694.38 g, 包装单位: 1.00 unidad(es)

前代产品


附加信息

CAD文件

Producto DEHN
Tipo: DV M TT 2P 255 FM
art. no.: 951115
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94-V-0
Lugar de instalación/Clase de protección	interior / IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Información adicional:	---------------------------------
– Nivel de protección [L-PE] (U_P )	2,2 kV
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

.产品已加入收藏夹。

进入收藏夹

商品951115加入购物车。

进入网上商店

货号 961305 DV ACI M TNC 264 FM

全球贸易项目代码 4013364513440, 海关HS编码: 85363090, 总重: 2.42 kg, 包装单位: 1.00 unidad(es)


附加信息

Descargador combinado modular DEHNventil ACI M TNC 264 FM
Descargador combinado de 3 polos, modular y enchufable
para redes TN-C de 230/400 V con
conmutador ACI/vía de chispas integrados, ancho 11TE
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 264 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 75 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según IEC 61643-12
Descargador de la familia Red/Line
directo para el equipo final

Producto DEHN
Tipo: DV ACI M TNC 264 FM
art. no.: 961305
o equivalente

技术参数

DPS según EN 61673-11 / IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)

DPS según EN 61673-11 / IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energía específica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Energía específica [L-PEN] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-PEN] (I_n )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	20 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Protección contra sobrecorrientes integrada	Sí, tecnología ACI
Resistencia al cortocircuito (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV (U_T) – Características	440 V / 120 min – soportado
Rango de temperatura de servicio (T_U )	-40 °C a +80 °C
Indicación de servicio	verde / rojo (ventanilla de inspección)
Indicación de la desconexión de los módulos	verde (vista lateral)
Número de puertos	1
Sección de conexión (L1, L2, L3, PEN, 9) (mín.)	6 mm² rígido / multifilamento
Sección de conexión (L1, L2, L3, PEN, 9) (máx.)	35 mm² flexible / 25 mm² multifilamento
Montaje sobre	Carril DIN de 35 mm según EN 60715 / barra colectora
Lugar de instalación	Espacio interior
Grado de protección	IP 20
Medidas de montaje	11 módulo(s), DIN 43880
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)

.产品已加入收藏夹。

进入收藏夹

商品961305加入购物车。

进入网上商店

货号 961405 DV ACI M TNS 264 FM

全球贸易项目代码 4013364513365, 海关HS编码: 85363090, 总重: 2.42 kg, 包装单位: 1.00 unidad(es)


附加信息

Descargador combinado modular DEHNventil ACI M TNS 264 FM
Descargador combinado de 4 polos, modular y enchufable
para redes TN(C)-S de 230/400 V con
conmutador ACI/vía de chispas integrados
Ancho 11TE
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 264 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según IEC 61643-12
Descargador de la familia Red/Line
directo para el equipo final

Producto DEHN
Tipo: DV ACI M TNS 264 FM
art. no.: 961405
o equivalente

技术参数

DPS según EN 61673-11 / IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)

DPS según EN 61673-11 / IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE] (I_n )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	20 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Protección contra sobrecorrientes integrada	Sí, tecnología ACI
Resistencia a cortocircuito [L-PE]/[N-PE] (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV (U_T) – Características	440 V / 120 min – soportado
Rango de temperatura de servicio (T_U )	-40 °C a +80 °C
Indicación de servicio	verde / rojo (ventanilla de inspección)
Indicación de la desconexión de los módulos	verde (vista lateral)
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	6 mm² rígido / multifilamento
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm² flexible / 25 mm² multifilamento
Montaje sobre	Carril DIN de 35 mm según EN 60715 / barra colectora
Lugar de instalación	Espacio interior
Grado de protección	IP 20
Medidas de montaje	11 módulo(s), DIN 43880
Datos técnicos adicionales:	Uso en instalaciones de conmutación con corrientes prospectivas de cortocircuito superiores a 50 kA_eff
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)

.产品已加入收藏夹。

进入收藏夹

商品961405加入购物车。

进入网上商店

货号 961151 DV M2 880 FM

全球贸易项目代码 4013364532557, 海关HS编码: 85363090, 总重: 1.07 kg, 包装单位: 1.00 unidad(es)


附加信息

Descargador combinado modular DEHNventil M2 880 FM
Descargador combinado de 3 polos, modular y enchufable para
sistemas trifásicos de 880 V no puestos a tierra, ancho 8TE
con contacto de señalización remota
Descargador Tipo 1 + Tipo 2 según EN 61643-11
Tecnología de vía de chispas RAC
Para limitación de la corriente consecutiva
Máxima tensión de servicio: 880 V CA
Nivel de protección: <= 4 kV
Corriente de choque de rayo (10/350): 12,5 kA
Capacidad de apagado de corriente consecutiva: hasta 50 kAeff

Producto DEHN
Tipo: DV M2 880 FM
art. no.: 961151
o equivalente

认证

技术参数

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Corriente de choque de rayo (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Fusible previo máximo (L) hasta I_K= 50 kA_eff	160 A gG
Contacto FM	Sí / contacto conmutado
Información adicional:	---------------------------------
– Tensión anti PID (U_1-3 + U_PID )	508 V_CA + 750 V_CC – Resistencia

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	800 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	880 V (50 / 60 Hz) V
Corriente de choque de rayo (10/350 µs) [1,2-3] (I_imp )	12,5 kA
Energía específica [1,2-3] (W/R)	39,06 kJ/Ω
Corriente nominal de descarga (8/20 µs) [1,2-3] (I_n )	20 kA
Nivel de protección [1,2-3] (U_P )	≤ 4 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	Sin disparo de fusible de 35 A gG hasta 50 kA_eff(prosp.)
Resistencia a cortocircuito [1,2-3] (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	160 A gG
Margen de temperatura de servicio (conexión paralelo) (T_UP )	-40 °C a +80 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión [1,2,3] (mín.)	6 mm²rígido / multifilamento
Sección de conexión [1,2,3] (máx.)	35 mm²flexible / 25 mm²multifilamento
Montaje sobre	Carril DIN de 35 mm según EN 60715
Lugar de instalación	Espacio interior
Grado de protección	IP 20
Medidas de montaje	8 módulo(s), DIN 43880
Contacto FM	Sí / contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Información adicional:	---------------------------------
– Tensión anti PID (U_1-3 + U_PID )	508 V_CA + 750 V_CC – Resistencia

.产品已加入收藏夹。

进入收藏夹

商品961151加入购物车。

进入网上商店

DEHNventil modular

详情

DEHNventil M2 TNC FM

货号 956305 DV M2 TNC 255 FM

956305.jt 您没有下载权限956305.jt

956305.stp 您没有下载权限956305.stp

956305.iges 您没有下载权限956305.iges

956305.dwg 您没有下载权限956305.dwg

956305m_D.dxf 您没有下载权限956305m_D.dxf

DEHN.956305.edz 您没有下载权限DEHN.956305.edz

.产品已加入收藏夹。

商品956305加入购物车。

DEHNventil M2 TNS FM

货号 956405 DV M2 TNS 255 FM

954315_954405.jt 您没有下载权限954315_954405.jt

954315_954405.stp 您没有下载权限954315_954405.stp

954315_954405.iges 您没有下载权限954315_954405.iges

954315_954405.dwg 您没有下载权限954315_954405.dwg

954315+405m_D.dxf 您没有下载权限954315+405m_D.dxf

DEHN.954405.edz 您没有下载权限DEHN.954405.edz

.产品已加入收藏夹。

商品956405加入购物车。

DEHNventil M2 TT FM

货号 956315 DV M2 TT 255 FM

954315_954405.jt 您没有下载权限954315_954405.jt

954315_954405.stp 您没有下载权限954315_954405.stp

954315_954405.iges 您没有下载权限954315_954405.iges

954315_954405.dwg 您没有下载权限954315_954405.dwg

954315+405m_D.dxf 您没有下载权限954315+405m_D.dxf

DEHN.954315.edz 您没有下载权限DEHN.954315.edz

.产品已加入收藏夹。

商品956315加入购物车。

DEHNventil M2 TN FM

货号 956205 DV M2 TN 255 FM

954115_954205.jt 您没有下载权限954115_954205.jt

954115_954205.stp 您没有下载权限954115_954205.stp

954115_954205.iges 您没有下载权限954115_954205.iges

954115_954205.dwg 您没有下载权限954115_954205.dwg

954115+205m_D.dxf 您没有下载权限954115+205m_D.dxf

DEHN.954205.edz 您没有下载权限DEHN.954205.edz

.产品已加入收藏夹。

商品956205加入购物车。

DEHNventil M2 TT 2P FM

货号 956115 DV M2 TT 2P 255 FM

954115_954205.jt 您没有下载权限954115_954205.jt

954115_954205.stp 您没有下载权限954115_954205.stp

954115_954205.iges 您没有下载权限954115_954205.iges

954115_954205.dwg 您没有下载权限954115_954205.dwg

954115+205m_D.dxf 您没有下载权限954115+205m_D.dxf

DEHN.954115.edz 您没有下载权限DEHN.954115.edz

.产品已加入收藏夹。

商品956115加入购物车。

DEHNventil M TNC (FM)

货号 951300 DV M TNC 255

951300.jt 您没有下载权限951300.jt

951300.stp 您没有下载权限951300.stp

951300.igs 您没有下载权限951300.igs

951300.dwg 您没有下载权限951300.dwg

951300m_E.dxf 您没有下载权限951300m_E.dxf

951300_eplan.zip 您没有下载权限951300_eplan.zip

DEHN.951300.wspak 您没有下载权限DEHN.951300.wspak

.产品已加入收藏夹。

商品951300加入购物车。

货号 951305 DV M TNC 255 FM

951305.jt 您没有下载权限951305.jt

951305.stp 您没有下载权限951305.stp

951305.igs 您没有下载权限951305.igs

951305.dwg 您没有下载权限951305.dwg

951305m_E.dxf 您没有下载权限951305m_E.dxf

951305_eplan.zip 您没有下载权限951305_eplan.zip

DEHN.951305.wspak 您没有下载权限DEHN.951305.wspak

.产品已加入收藏夹。

商品951305加入购物车。

DEHNventil M TNS (FM)

货号 951400 DV M TNS 255

951400.jt 您没有下载权限951400.jt

951400.stp 您没有下载权限951400.stp

951400.igs 您没有下载权限951400.igs

951400.dwg 您没有下载权限951400.dwg

951400_310m_E.dxf 您没有下载权限951400_310m_E.dxf
