Phasenseitige Anschlusselemente für Freileitungen

Zur phasenseitigen Bestückung von ein- und dreipoligen Erdungs- und Kurzschließseilen in der Freileitung
Mit Einhängehilfe zum zielsicheren Einhängen an Leiterseilen
Einfaches Einhängen durch Federvorspannung
Mit Verdrehungsschutz Ausführung PK1 bzw. PK2 und langer Schraubspindel mit Querstift
Erdungs- und Kurzschließvorrichtungen können über den EuK-Konfigurator online zusammengestellt werden

详情

Presskabelschuhe Ausführung **PK2:**
Ohne Aussparung am Kabelschuh für Anschließteile anderer Hersteller auf Anfrage lieferbar.

lorem ipsum — Presskabelschuhe Ausführung **PK2:**
Ohne Aussparung am Kabelschuh für Anschließteile anderer Hersteller auf Anfrage lieferbar.

Presskabelschuhe Ausführung **PK1:**
Aussparung am Kabelschuh als Verdrehungsschutz (Standardausführung).

Phasenschraubklemme mit fest angebauter Einhängehilfe zum zielsicheren Einhängen.

Phasenschraubklemme mit Federvorspannung.

Klemme mit langer Spindel und Erdungsstange mit Alu-Trichterkupplung.

Phasenschraubklemme Normalausführung

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 产品

货号 784201 PSK 4 30 SQL

全球贸易项目代码 4013364006591, 海关HS编码: 85359000, 总重: 880.00 g, 包装单位: 1.00 Stk.


Open PDF

附加信息

技术参数

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

.产品已加入收藏夹。

进入收藏夹

商品784201加入购物车。

进入网上商店

货号 784301 PSK 10 65 SQL

全球贸易项目代码 4013364006553, 海关HS编码: 85359000, 总重: 1.70 kg, 包装单位: 1.00 Stk.


Open PDF

附加信息

技术参数

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

.产品已加入收藏夹。

进入收藏夹

商品784301加入购物车。

进入网上商店

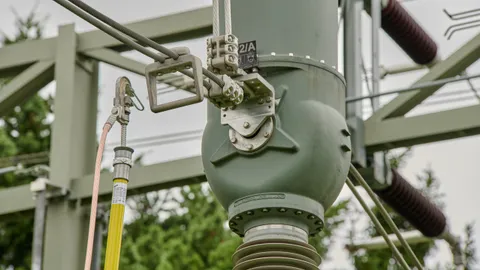

Phasenschraubklemme mit Einhängehilfe

Kurzschlussfest auch bei durch Bewitterung korrodierten Leiterseilen.

2 产品

货号 784401 PSK 4 30 SQL EH

全球贸易项目代码 4013364006614, 海关HS编码: 85359000, 总重: 1.47 kg, 包装单位: 1.00 Stk.


Open PDF

附加信息

技术参数

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

.产品已加入收藏夹。

进入收藏夹

商品784401加入购物车。

进入网上商店

货号 784501 PSK 10 65 SQL EH

全球贸易项目代码 4013364006560, 海关HS编码: 85359000, 总重: 2.12 kg, 包装单位: 1.00 Stk.


Open PDF

附加信息

技术参数

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Klemmbereich Ø	10 ... 65 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn
Werkstoff Einhängehilfe	St/gal Zn

.产品已加入收藏夹。

进入收藏夹

商品784501加入购物车。

进入网上商店

Phasenschraubklemme mit Federvorspannung

Das Einhängen erfolgt einfach über die vorgespannte Klemme.

1 产品

货号 784480 PSK FV 4 30 SQL

全球贸易项目代码 4013364054479, 海关HS编码: 85359000, 总重: 600.00 g, 包装单位: 1.00 Stk.


Open PDF

附加信息

技术参数

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA

Klemmbereich Ø	4 ... 30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 70 mm²
Max. Kurzschlussstrom I_k0,5 s	19,5 kA
Max. Kurzschlussstrom I_k1 s	13,8 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	Cu-Legierung/gal Sn

.产品已加入收藏夹。

进入收藏夹

商品784480加入购物车。

进入网上商店

Phasenschraubklemme mit großem Klemmbereich

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 产品

货号 784085 PSK 10 85 SQL

全球贸易项目代码 4013364018686, 海关HS编码: 85359000, 总重: 872.00 g, 包装单位: 1.00 Stk.


Open PDF

附加信息

技术参数

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

.产品已加入收藏夹。

进入收藏夹

商品784085加入购物车。

进入网上商店

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

Besonders geeignet für Al- und Al/St-Leiterseile, Rohre und Phasenfestpunkte.

1 产品

货号 769511 ESTC PSK 5000 SN7249

全球贸易项目代码 4013364135055, 海关HS编码: 82055980, 总重: 5.71 kg, 包装单位: 1.00 Stk.


Open PDF

附加信息

技术参数

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm

Klemmbereich Ø	10 ... 85 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	29,6 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Isolierrohr	Glasfaserverstärktes Polyesterrohr
Werkstoff Schraubkupplung, Kreuzgriff	Al-Legierung
Gesamtlänge (l_{G max} / I_{G min} )	5200 / 2875 mm
Länge Handhabe	1900 mm
Durchmesser Stange	43 mm

.产品已加入收藏夹。

进入收藏夹

商品769511加入购物车。

进入网上商店

Phasenschraubklemme

Besonders geeignet zum Einsatz in Schräglage.

1 产品

货号 784032 PSK 10 32 SQL

全球贸易项目代码 4013364018679, 海关HS编码: 85359000, 总重: 969.40 g, 包装单位: 1.00 Stk.


Open PDF

附加信息

CAD文件

技术参数

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO

.产品已加入收藏夹。

进入收藏夹

商品784032加入购物车。

进入网上商店

Phasenschraubklemme mit Sicherungsbügel

Besonders geeignet zum Einsatz in Schräglage.

1 产品

货号 784038 PSK 10 32 SQL SB

全球贸易项目代码 4013364138452, 海关HS编码: 85359000, 总重: 1.01 kg, 包装单位: 1.00 Stk.


Open PDF

附加信息

技术参数

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA

Klemmbereich Ø	10 ... 32 mm
Verdrehungsschutz	PK2
Für Seilquerschnitt Cu	16 ... 95 mm²
Max. Kurzschlussstrom I_k0,5 s	18,7 kA
Max. Kurzschlussstrom I_k1 s	18,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Al-Legierung
Werkstoff Klemmkörper	Al-Legierung
Werkstoff Spindel	NIRO
Werkstoff Einhängehilfe	NIRO

.产品已加入收藏夹。

进入收藏夹

商品784038加入购物车。

进入网上商店

Kugelkopfhaube starr

2 产品

货号 772314 KKH 20 SQL

全球贸易项目代码 4013364080171, 海关HS编码: 85359000, 总重: 446.00 g, 包装单位: 1.00 Stk.


Open PDF

附加信息

技术参数

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA

Für Kugelfestpunkt Ø	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120 mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

.产品已加入收藏夹。

进入收藏夹

商品772314加入购物车。

进入网上商店

货号 772324 KKH 25 SQL

全球贸易项目代码 4013364080188, 海关HS编码: 85359000, 总重: 719.00 g, 包装单位: 1.00 Stk.


Open PDF

附加信息

技术参数

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA

Für Kugelfestpunkt Ø	25 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0 kA
Max. Kurzschlussstrom I_k1 s	29,6 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	Cu-Legierung/gal Sn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn

.产品已加入收藏夹。

进入收藏夹

商品772324加入购物车。

进入网上商店

Universalklemme

2 产品

货号 773236 UK 25 SQL

全球贸易项目代码 4013364114579, 海关HS编码: 85359000, 总重: 713.50 g, 包装单位: 1.00 Stk.


Open PDF

附加信息

技术参数

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	20 / 25 mm
Für T-Anschlussbolzen Halsweite	15 mm
Rd / Fl Klemmbereich	20 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

.产品已加入收藏夹。

进入收藏夹

商品773236加入购物车。

进入网上商店

货号 773331 UK 30 SQL

全球贸易项目代码 4013364069244, 海关HS编码: 85359000, 总重: 793.00 g, 包装单位: 1.00 Stk.


Open PDF

附加信息

技术参数

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

Für Kugelfestpunkt Ø	25 / 30 mm
Für T-Anschlussbolzen Halsweite	18 mm
Rd / Fl Klemmbereich	30 mm
Verdrehungsschutz	PK1
Für Seilquerschnitt Cu	16 ... 120^*) mm²
Max. Kurzschlussstrom I_k0,5 s	33,5 kA
Max. Kurzschlussstrom I_k1 s	23,7 kA
Norm	DIN VDE 0683-100 (EN/IEC 61230), Schraubspindel mit Querstift DIN 48087
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Druckstück	St/gal Zn
Werkstoff Klemmkörper	Cu-Legierung/gal Sn
Werkstoff Spindel	Cu-Legierung/gal Sn
^*) siehe Tabelle Klemmbereich und max. Seilquerschnitt für Universalklemmen

.产品已加入收藏夹。

进入收藏夹

商品773331加入购物车。

进入网上商店

Phasenseitige Anschlusselemente für Freileitungen

详情

Phasenschraubklemme Normalausführung

货号 784201 PSK 4 30 SQL

.产品已加入收藏夹。

商品784201加入购物车。

货号 784301 PSK 10 65 SQL

.产品已加入收藏夹。

商品784301加入购物车。

Phasenschraubklemme mit Einhängehilfe

货号 784401 PSK 4 30 SQL EH

.产品已加入收藏夹。

商品784401加入购物车。

货号 784501 PSK 10 65 SQL EH

.产品已加入收藏夹。

商品784501加入购物车。

Phasenschraubklemme mit Federvorspannung

货号 784480 PSK FV 4 30 SQL

.产品已加入收藏夹。

商品784480加入购物车。

Phasenschraubklemme mit großem Klemmbereich

货号 784085 PSK 10 85 SQL

.产品已加入收藏夹。

商品784085加入购物车。

Phasenschraubklemme mit großem Klemmbereich und teleskopischer Erdungsstange

货号 769511 ESTC PSK 5000 SN7249

769511m_D.dxf 您没有下载权限769511m_D.dxf

.产品已加入收藏夹。

商品769511加入购物车。

Phasenschraubklemme

货号 784032 PSK 10 32 SQL

784032.stp 您没有下载权限784032.stp

784032.igs 您没有下载权限784032.igs

784032.dwg 您没有下载权限784032.dwg

784032.jt 您没有下载权限784032.jt

784032m_D.dxf 您没有下载权限784032m_D.dxf

.产品已加入收藏夹。

商品784032加入购物车。

Phasenschraubklemme mit Sicherungsbügel

货号 784038 PSK 10 32 SQL SB

.产品已加入收藏夹。

商品784038加入购物车。

Kugelkopfhaube starr

货号 772314 KKH 20 SQL

.产品已加入收藏夹。

商品772314加入购物车。

货号 772324 KKH 25 SQL

.产品已加入收藏夹。

商品772324加入购物车。

Universalklemme

货号 773236 UK 25 SQL

.产品已加入收藏夹。

商品773236加入购物车。

货号 773331 UK 30 SQL

.产品已加入收藏夹。

商品773331加入购物车。
