DEHNcombo

Anschlussfertiger Kombi-Ableiter Typ 1 + Typ 2 für Photovoltaik-Generatorstromkreise
Bewährte fehlerresistente Y-Schaltung vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis
Bemessungsspannung für alle Schutzpfade gleich, somit auch in geerdeten Systemen einsetzbar
Gehäusedesign platzoptimiert ausgelegt für bis zu 1500 V DC im nur 4 TE breiten Gehäuse
Geprüft nach IEC 61643-31 / EN 61643-31 / EN 50539-11
Einsetzbar in PV-Systemen gemäß IEC 60364-7-712 / DIN VDE 0100-712
Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster

DEHNcombo YPV ...

Kombi-Ableiter für Photovoltaik-Stromversorgungssysteme bis 1500 V DC.

2 产品

货号 900070 DCB YPV 1200

全球贸易项目代码 6942299504521, 海关HS编码: 85354000, 总重: 639.16 g, 包装单位: 1.00 Stk.

前代产品


附加信息

CAD文件

Kombi-Ableiter DEHNcombo YPV 1200
Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2
für Photovoltaik-Generatorstromkreise bis 1200 V DC
mit 3-stufiger DC-Schalteinrichtung, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 50539-11
Einsetzbar gemäß IEC 60364-7-712
Kombinierte Abtrenn- und Kurzschließvorrichtung
Defektanzeige
Maximale PV-Spannung: <= 1200 V dc
Gesamtableitstoßstrom: 12,5 kA
Schutzpegel: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DCB YPV 1200
Art.-Nr.: 900070
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Zulassungen	KEMA, UL

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Schutzpegel [DC+ -> DC-] (U_P )	< 3,8 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

.产品已加入收藏夹。

进入收藏夹

商品900070加入购物车。

进入网上商店

货号 900071 DCB YPV 1500

全球贸易项目代码 6942299504545, 海关HS编码: 85354000, 总重: 636.22 g, 包装单位: 1.00 Stk.

前代产品


附加信息

CAD文件

Kombi-Ableiter DEHNcombo YPV 1500
Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2
für Photovoltaik-Generatorstromkreise bis 1500 V DC
mit 3-stufiger DC-Schalteinrichtung, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 50539-11
Einsetzbar gemäß IEC 60364-7-712
Kombinierte Abtrenn- und Kurzschließvorrichtung
Defektanzeige
Maximale PV-Spannung: <= 1500 V dc
Gesamtableitstoßstrom: 12,5 kA
Schutzpegel: <= 4,5 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DCB YPV 1500
Art.-Nr.: 900071
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Zulassungen	KEMA, UL

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1500 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Schutzpegel [DC+ -> DC-] (U_P )	< 4,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

.产品已加入收藏夹。

进入收藏夹

商品900071加入购物车。

进入网上商店

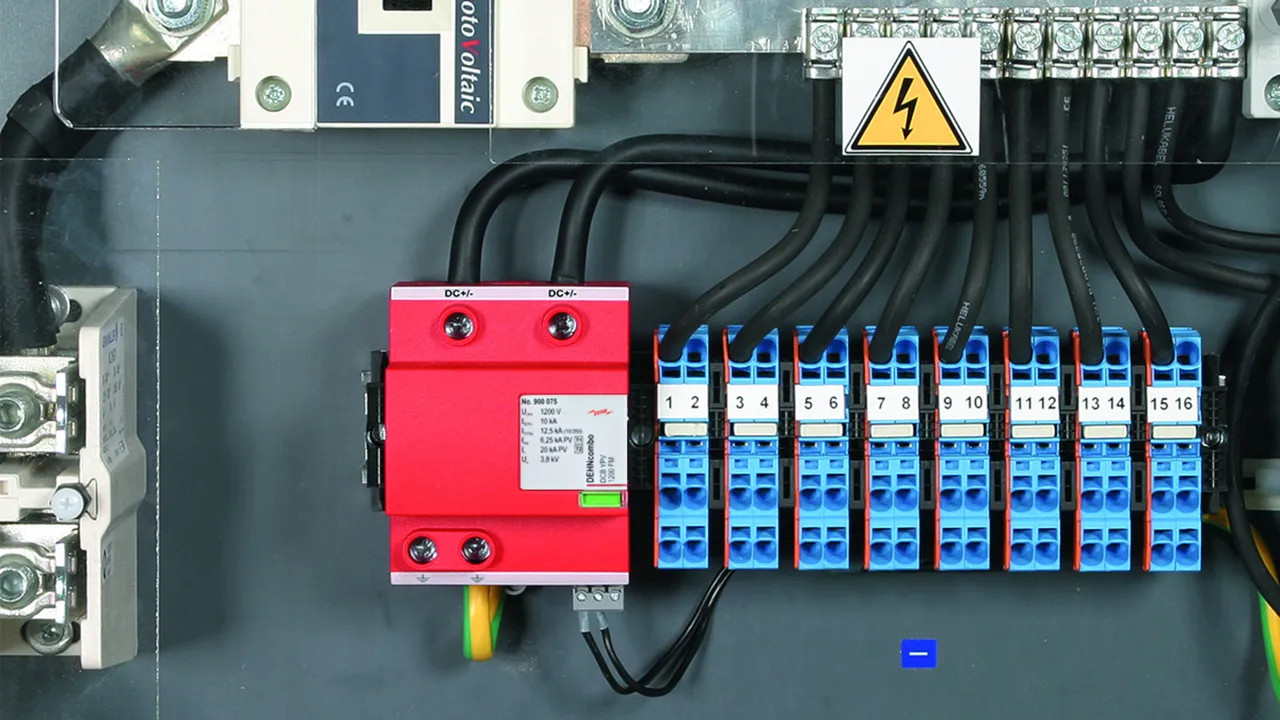

DEHNcombo YPV ... FM

Kombi-Ableiter für Photovoltaik-Stromversorgungssysteme bis 1500 V DC; mit potentialfreiem Fernmeldekontakt.

2 产品

货号 900075 DCB YPV 1200 FM

全球贸易项目代码 6942299504538, 海关HS编码: 85354000, 总重: 587.94 g, 包装单位: 1.00 Stk.

前代产品


附加信息

CAD文件

Kombi-Ableiter DEHNcombo YPV 1200 FM
Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2
für Photovoltaik-Generatorstromkreise bis 1200 V DC
mit 3-stufiger DC-Schalteinrichtung, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 50539-11
Einsetzbar gemäß IEC 60364-7-712
Kombinierte Abtrenn- und Kurzschließvorrichtung
mit Fernmeldekontakt
Defektanzeige
Maximale PV-Spannung: <= 1200 V dc
Gesamtableitstoßstrom: 12,5 kA
Schutzpegel: <= 3,8 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DCB YPV 1200 FM
Art.-Nr.: 900075
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Schutzpegel [DC+ -> DC-] (U_P )	< 3,8 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

.产品已加入收藏夹。

进入收藏夹

商品900075加入购物车。

进入网上商店

货号 900076 DCB YPV 1500 FM

全球贸易项目代码 6942299504552, 海关HS编码: 85354000, 总重: 638.51 g, 包装单位: 1.00 Stk.

前代产品


附加信息

CAD文件

Kombi-Ableiter DEHNcombo YPV 1500 FM
Mehrpoliger Kombi-Ableiter Typ 1 + Typ 2
für Photovoltaik-Generatorstromkreise bis 1500 V DC
mit 3-stufiger DC-Schalteinrichtung, Breite 4TE
Ableiter Typ 1 + Typ 2 nach EN 50539-11
Einsetzbar gemäß IEC 60364-7-712
Kombinierte Abtrenn- und Kurzschließvorrichtung
mit Fernmeldekontakt
Defektanzeige
Maximale PV-Spannung: <= 1500 V dc
Gesamtableitstoßstrom: 12,5 kA
Schutzpegel: <= 4,5 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DCB YPV 1500 FM
Art.-Nr.: 900076
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 1 + Typ 2 / Class I + Class II
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1500 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) (I_max )	40 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Schutzpegel [DC+ -> DC-] (U_P )	< 4,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA, UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

.产品已加入收藏夹。

进入收藏夹

商品900076加入购物车。

进入网上商店

Results for products (0)

Results for content (0)

DEHNcombo

DEHNcombo YPV ...

货号 900070 DCB YPV 1200

.产品已加入收藏夹。

商品900070加入购物车。

货号 900071 DCB YPV 1500

.产品已加入收藏夹。

商品900071加入购物车。

DEHNcombo YPV ... FM

货号 900075 DCB YPV 1200 FM

.产品已加入收藏夹。

商品900075加入购物车。

货号 900076 DCB YPV 1500 FM

.产品已加入收藏夹。

商品900076加入购物车。

DEHNcombo

DEHNcombo YPV ...

货号 900070 DCB YPV 1200

900060.stp 您没有下载权限900060.stp

900060.igs 您没有下载权限900060.igs

900060.jt 您没有下载权限900060.jt

900060.dwg 您没有下载权限900060.dwg

900060m_E.dxf 您没有下载权限900060m_E.dxf

900070_eplan.zip 您没有下载权限900070_eplan.zip

DEHN.900070.wspak 您没有下载权限DEHN.900070.wspak

.产品已加入收藏夹。

商品900070加入购物车。

货号 900071 DCB YPV 1500

900060.stp 您没有下载权限900060.stp

900060.igs 您没有下载权限900060.igs

900060.jt 您没有下载权限900060.jt

900060.dwg 您没有下载权限900060.dwg

900060m_E.dxf 您没有下载权限900060m_E.dxf

DEHN.900060.edz 您没有下载权限DEHN.900060.edz

DEHN.900071.wspak 您没有下载权限DEHN.900071.wspak

.产品已加入收藏夹。

商品900071加入购物车。

DEHNcombo YPV ... FM

货号 900075 DCB YPV 1200 FM

900065.stp 您没有下载权限900065.stp

900065.igs 您没有下载权限900065.igs

900065.jt 您没有下载权限900065.jt

900065.dwg 您没有下载权限900065.dwg

900065m_E.dxf 您没有下载权限900065m_E.dxf

900075_eplan.zip 您没有下载权限900075_eplan.zip

DEHN.900075.wspak 您没有下载权限DEHN.900075.wspak

.产品已加入收藏夹。

商品900075加入购物车。

货号 900076 DCB YPV 1500 FM

900065.stp 您没有下载权限900065.stp

900065.igs 您没有下载权限900065.igs

900065.jt 您没有下载权限900065.jt

900065.dwg 您没有下载权限900065.dwg

900065m_E.dxf 您没有下载权限900065m_E.dxf

DEHN.900065.edz 您没有下载权限DEHN.900065.edz

DEHN.900076.wspak 您没有下载权限DEHN.900076.wspak

.产品已加入收藏夹。

商品900076加入购物车。
