Spezifische PCB-Lösungen

Montagefertige Überspannungsableiter zum Schutz des Endgerätes
Platzsparende Schutzgeräte zur Integration in die Kundenapplikation
Einsetzbar in AC, DC, AC+DC Applikationen
Bestückung in THT Technologie direkt auf der Leiterplatte
Ausführung als Typ 1 + 2 Kombiableiter in RAC Funkenstreckentechnologie mit Folgestrombegrenzung
Ausführung als Typ 2 Ableiter in Varistortechnologie mit Ableiterüberwachung "Thermo Dynamic-Control"
Hohe Gerätesicherheit auf minimalem Bauraum
Einsatz in unterschiedlichen Branchen: z.B. Wind, PV, Mobilfunk

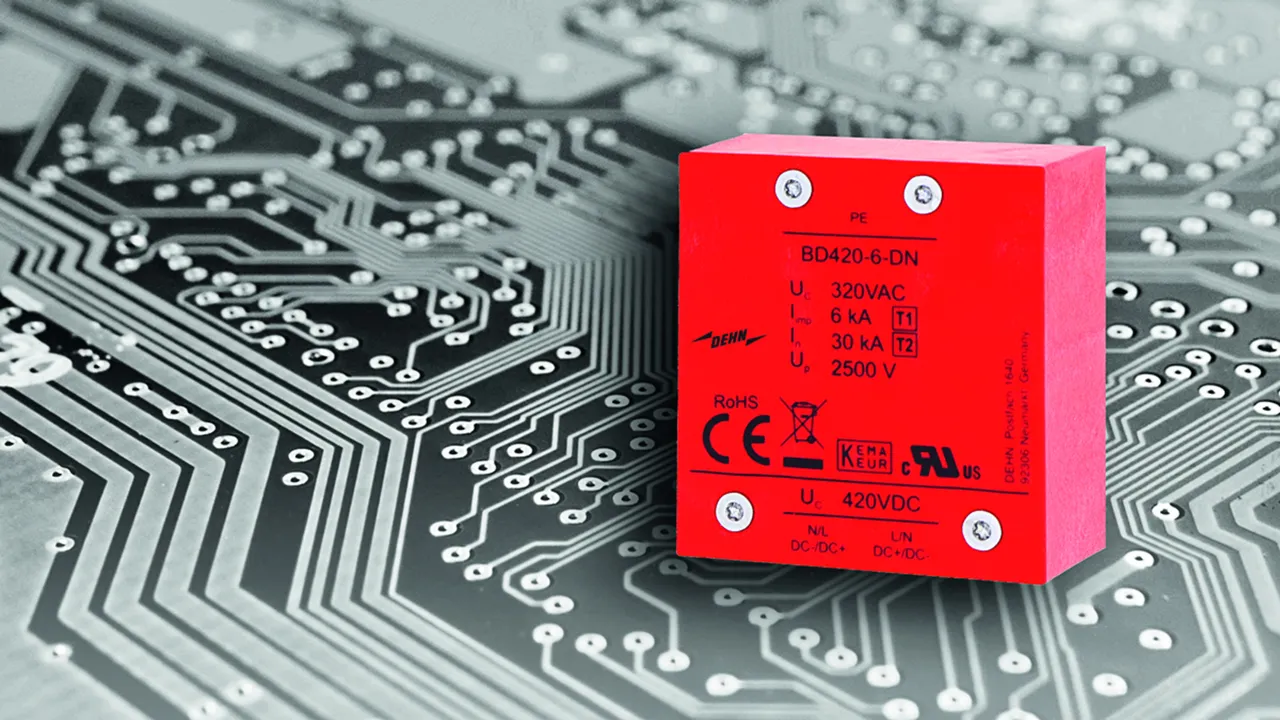

BD420-6-DN

1 产品

货号 900488 BD420-6-DN

全球贸易项目代码 4013364426382, 海关HS编码: 85363090, 总重: 58.00 g, 包装单位: 125.00 Stk.


附加信息

Fabrikat: DEHN
Typ: BD420-6-DN
Art.-Nr.: 900488
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	6 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 3 kA_eff	100 A gG

SPD nach EN 61643-11 / IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Nennspannung DC (U_N )	380 V
Höchste Dauerspannung DC (U_C )	420 V
Blitzstoßstrom (10/350 µs) (I_imp )	6 kA
Spezifische Energie (W/R)	9 kJ/Ohm
Nennableitstoßstrom (8/20 µs) (I_n )	30 kA
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi) 275 V	3 kA_eff
Folgestromlöschfähigkeit AC (I_fi)320 V	1,5 kA_eff
Folgestromlöschfähigkeit DC (I_fi)420 V	50 A
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 3 kA_eff	100 A gG
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich [Parallel] (T_U )	-40 °C ... +105 °C
Montage auf	PCB
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0 und UL
Einbauort	Leiterplattenbestückung
Einbaumaße	41,05 x 38,25 x 20 mm
Zulassungen	KEMA, UL

.产品已加入收藏夹。

进入收藏夹

商品900488加入购物车。

进入网上商店

VC 350 2 5

1 产品

货号 900495 VC 350 2 5

全球贸易项目代码 6942299502527, 总重: 27.00 g, 包装单位: 1.00 Stk.


Open PDF

附加信息

CAD文件

VC 350 2 5 PCB Überspannungsableiter
Zweipoliger Überspannungsableiter
Zur Montage auf Leiterplatten von zu schützenden Endgeräten
Typ 2 SPD nach IEC 61643-11
Energetisch koordiniert gemäß IEC 62305-4, GB/T21714.4-2015 mit Ableiter der Red/Line-Produktfamilie

Fabrikat: DEHN
Typ: VC 350 2 5
Art.-Nr.: 900495
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	350 V (50 / 60 Hz)
Schutzpegel (U_P )	≤ 1,5 kV
Ergänzende Angaben:	---------------------------------
– Nennableitstoßstrom (8/20 µs) bei ≤70 °C [L-N/N-PE / L-PE] (I_n )	5,5 kA +-5 times, interval 1min. (each time), interval 25 min. (each group)

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	350 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (I_n )	5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	B 16 2P
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms – sicherer Ausfall
Funktions- / Defektanzeige	grün / nicht grün
Montage auf	Leiterplatte
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	25 x 24 x 16,2 mm
Zulassungen	CE / TÜV
Verschmutzungsgrad	II
Anzahl der Ports	1
Max. Einbauhöhe	5000 m
Isolationsspannung	2,5 kV, 1 min.
Zugfestigkeit	40 N
Sicherheitslücke	3 mm
Platinenlöten	260 °C, 10 s (Max. 2 times)
Metalllöten	350 °C, 5 s
Temperaturbeständigkeit des Trennschalters	130 °C, 30 min.
Betriebstemperaturbereich (T_U )	-40 °C ~ +95 °C (humidity: 45% RH~95%RH), +95 °C ~ +105 °C (humidity: 45% RH~75%RH)
Stromversorgungssystem	TT/TN
Ergänzende Angaben:	---------------------------------
– Nennableitstoßstrom (8/20 µs) bei ≤70 °C [L-N/N-PE / L-PE] (I_n )	5,5 kA +-5 times, interval 1min. (each time), interval 25 min. (each group)

.产品已加入收藏夹。

进入收藏夹

商品900495加入购物车。

进入网上商店

VC 320 2 10

1 产品

货号 900499 VC 320 2 10

全球贸易项目代码 , 总重: 0.00 g, 包装单位: 1.00 Stk.


附加信息

Fabrikat: DEHN
Typ: VC 320 2 10
Art.-Nr.: 900499
oder gleichwertig.

技术参数

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC [L/N-PE] (U_C )	320 V (50 / 60 Hz)
Höchste Dauerspannung DC [(DC+/DC-) --> PE] (U_C )	450 V
Schutzpegel (U_P )	≤ 1,8 kV
Ergänzende Angaben:	---------------------------------

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC [L/N-PE] (U_C )	320 V (50 / 60 Hz)
Höchste Dauerspannung DC [(DC+/DC-) --> PE] (U_C )	450 V
Nennspannung DC (U_N )	400 V
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	20 kA
Schutzpegel (U_P )	≤ 1,8 kV
Ansprechzeit [L-N] (t_A )	≤ 25 ns
Ansprechzeit [L/N-PE] (t_A )	≤ 100 ns
Max. netzseitiger Überstromschutz	B 25 2P
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
TOV-Spannung [L-N] (U_T) – Charakteristik	335 V / 5 sec. – Festigkeit
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – sicherer Ausfall
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	335 V / 120 min. – Festigkeit
TOV-Spannung [L/N-PE] (U_T) – Charakteristik	440 V / 5 sec. – Festigkeit
TOV-Spannung [L+N-PE] (U_T) – Charakteristik	1200 V + U_REF / 200 ms. – sicherer Ausfall
Funktions- / Defektanzeige	schwarz / rot
Montage auf	Leiterplatte
Gehäusewerkstoff	Thermoplast, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	40,8 x 38 x 20 mm
Zulassungen	TÜV; CE
Verschmutzungsgrad	II
Anzahl der Ports	1
Max. Einbauhöhe	5000 m
Platinenlöten	260 °C, 10 s (Max. 2 times)
Betriebstemperaturbereich (T_U )	-40 °C ~ +85 °C
Stromversorgungssystem	TT/TN
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0,1 A
Fernmeldekontakt: max. Schaltvermögen DC	125 V / 0,05 A
Ergänzende Angaben:	---------------------------------

.产品已加入收藏夹。

进入收藏夹

商品900499加入购物车。

进入网上商店

VC 385 1 10

1 产品

货号 900485 VC 385 1 10

全球贸易项目代码 4013364434790, 海关HS编码: 85363010, 总重: 30.58 g, 包装单位: 120.00 Stk.


Open PDF

附加信息

CAD文件

Fabrikat: DEHN
Typ: VC 385 1 10
Art.-Nr.: 900485
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	385 V
Schutzpegel (U_P )	≤ 1,75 kV

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
SPD nach UL 1449	4CA
Höchste Dauerspannung AC (U_C )	385 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel (U_P )	≤ 1,75 kV
Schutzpegel bei 3 kA (U_P )	≤ 1,5 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	80 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
Funktions- / Defektanzeige	Potentialfreier Fernmeldekontakt (Öffner)
Montage auf	Leiterplatte
Gehäusewerkstoff	PA66, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	30 x 14 x 26 mm
Zulassungen	KEMA, UL
Anzahl der Ports	1
Platinenlöten	260 °C
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0.5 A
Fernmeldekontakt: max. Schaltvermögen DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

.产品已加入收藏夹。

进入收藏夹

商品900485加入购物车。

进入网上商店

VC 600 1 10

1 产品

货号 900486 VC 600 1 10

全球贸易项目代码 4013364434806, 海关HS编码: 85363010, 总重: 38.25 g, 包装单位: 120.00 Stk.


Open PDF

附加信息

CAD文件

Fabrikat: DEHN
Typ: VC 600 1 10
Art.-Nr.: 900486
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	600 V
Schutzpegel (U_P )	≤ 2,5 kV

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
SPD nach UL 1449	4CA
Höchste Dauerspannung AC (U_C )	600 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel (U_P )	≤ 2,5 kV
Schutzpegel bei 3 kA (U_P )	≤ 2 kV
Ansprechzeit (t_A )	≤ 25 ns
Max. netzseitiger Überstromschutz	80 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz (I_SCCR )	6 kA_eff
Funktions- / Defektanzeige	Potentialfreier Fernmeldekontakt (Öffner)
Montage auf	Leiterplatte
Gehäusewerkstoff	PA66, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	30 x 18 x 26 mm
Zulassungen	KEMA, UL
Anzahl der Ports	1
Platinenlöten	260 °C
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0.5 A
Fernmeldekontakt: max. Schaltvermögen DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

.产品已加入收藏夹。

进入收藏夹

商品900486加入购物车。

进入网上商店

VC NPE 1 10

1 产品

货号 900483 VC NPE 1 10

全球贸易项目代码 4013364434813, 海关HS编码: 85363010, 总重: 22.25 g, 包装单位: 120.00 Stk.


Open PDF

附加信息

CAD文件

Fabrikat: DEHN
Typ: VC NPE 1 10
Art.-Nr.: 900483
oder gleichwertig.

认证

技术参数

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
Höchste Dauerspannung AC (U_C )	255 V
Schutzpegel (U_P )	≤ 1,5 kV

SPD nach EN 61643-11 / IEC 61643-11	Typ 2 / Class II
SPD nach UL 1449	4CA
Höchste Dauerspannung AC (U_C )	255 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel (U_P )	≤ 1,5 kV
Schutzpegel bei 3 kA (U_P )	≤ 1,5 kV
Folgestromlöschfähigkeit AC (I_fi )	100 A_eff
Ansprechzeit (t_A )	≤ 100 ns
Funktions- / Defektanzeige	Potentialfreier Fernmeldekontakt (Öffner)
Montage auf	Leiterplatte
Gehäusewerkstoff	PA66, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	30 x 14 x 26 mm
Zulassungen	KEMA, UL
Anzahl der Ports	1
Platinenlöten	260 °C
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0.5 A
Fernmeldekontakt: max. Schaltvermögen DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

.产品已加入收藏夹。

进入收藏夹

商品900483加入购物车。

进入网上商店

VC PV 670 1 10

1 产品

货号 900487 VC PV 670 1 10

全球贸易项目代码 4013364434820, 海关HS编码: 85363010, 总重: 34.33 g, 包装单位: 120.00 Stk.


Open PDF

附加信息

CAD文件

Fabrikat: DEHN
Typ: VC PV 670 1 10
Art.-Nr.: 900487
oder gleichwertig.

认证

技术参数

Maximale PV-Spannung (U_CPV )	670 V
Schutzpegel (U_P )	≤ 2 kV

SPD nach EN 50539-11 / IEC 61643-31	Typ 2 / Class II
SPD nach UL 1449	4CA
Maximale PV-Spannung (U_CPV )	670 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel (U_P )	≤ 2 kV
Schutzpegel bei 3 kA (U_P )	≤ 1,7 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit (I_SCPV )	1 kA
Funktions- / Defektanzeige	Potentialfreier Fernmeldekontakt (Öffner)
Montage auf	Leiterplatte
Gehäusewerkstoff	PA66, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	34 x 14 x 26 mm
Zulassungen	KEMA, UL
Anzahl der Ports	1
Platinenlöten	260 °C
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0.5 A
Fernmeldekontakt: max. Schaltvermögen DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

.产品已加入收藏夹。

进入收藏夹

商品900487加入购物车。

进入网上商店

VC PV 750 1 10

1 产品

货号 900481 VC PV 750 1 10

全球贸易项目代码 4013364434837, 海关HS编码: 85363010, 总重: 38.08 g, 包装单位: 120.00 Stk.


Open PDF

附加信息

CAD文件

Fabrikat: DEHN
Typ: VC PV 750 1 10
Art.-Nr.: 900481
oder gleichwertig.

认证

技术参数

Maximale PV-Spannung (U_CPV )	750 V
Schutzpegel (U_P )	≤ 2,5 kV

SPD nach EN 50539-11 / IEC 61643-31	Typ 2 / Class II
SPD nach UL 1449	4CA
Maximale PV-Spannung (U_CPV )	750 V
Max. Ableitstoßstrom (8/20 µs) (I_max )	20 kA
Nennableitstoßstrom (8/20 µs) (I_n )	10 kA
Schutzpegel (U_P )	≤ 2,5 kV
Schutzpegel bei 3 kA (U_P )	≤ 2 kV
Ansprechzeit (t_A )	≤ 25 ns
Kurzschlussfestigkeit (I_SCPV )	1 kA
Funktions- / Defektanzeige	Potentialfreier Fernmeldekontakt (Öffner)
Montage auf	Leiterplatte
Gehäusewerkstoff	PA66, Farbe grau, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	34 x 18 x 26 mm
Zulassungen	KEMA, UL
Anzahl der Ports	1
Platinenlöten	260 °C
Betriebstemperaturbereich (T_U )	-40 °C ... +85 °C
Fernmeldekontakt: max. Schaltvermögen AC	250 V / 0.5 A
Fernmeldekontakt: max. Schaltvermögen DC	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A; 30 V / 1 A

.产品已加入收藏夹。

进入收藏夹

商品900481加入购物车。

进入网上商店

Results for products (0)

Results for content (0)

Spezifische PCB-Lösungen

BD420-6-DN

货号 900488 BD420-6-DN

.产品已加入收藏夹。

商品900488加入购物车。

VC 350 2 5

货号 900495 VC 350 2 5

.产品已加入收藏夹。

商品900495加入购物车。

VC 320 2 10

货号 900499 VC 320 2 10

.产品已加入收藏夹。

商品900499加入购物车。

VC 385 1 10

货号 900485 VC 385 1 10

.产品已加入收藏夹。

商品900485加入购物车。

VC 600 1 10

货号 900486 VC 600 1 10

.产品已加入收藏夹。

商品900486加入购物车。

VC NPE 1 10

货号 900483 VC NPE 1 10

.产品已加入收藏夹。

商品900483加入购物车。

VC PV 670 1 10

货号 900487 VC PV 670 1 10

.产品已加入收藏夹。

商品900487加入购物车。

VC PV 750 1 10

货号 900481 VC PV 750 1 10

.产品已加入收藏夹。

商品900481加入购物车。

Spezifische PCB-Lösungen

BD420-6-DN

货号 900488 BD420-6-DN

.产品已加入收藏夹。

商品900488加入购物车。

VC 350 2 5

货号 900495 VC 350 2 5

900495.stp 您没有下载权限900495.stp

900495.igs 您没有下载权限900495.igs

900495.jt 您没有下载权限900495.jt

900495.dwg 您没有下载权限900495.dwg

900495m_D.dxf 您没有下载权限900495m_D.dxf

.产品已加入收藏夹。

商品900495加入购物车。

VC 320 2 10

货号 900499 VC 320 2 10

900499.stp 您没有下载权限900499.stp

900499.igs 您没有下载权限900499.igs

900499.jt 您没有下载权限900499.jt

900499.dwg 您没有下载权限900499.dwg

.产品已加入收藏夹。

商品900499加入购物车。

VC 385 1 10

货号 900485 VC 385 1 10

900483_485_487.stp 您没有下载权限900483_485_487.stp

900483_485_487.igs 您没有下载权限900483_485_487.igs

900483_485_487.jt 您没有下载权限900483_485_487.jt

900483_485_487.dwg 您没有下载权限900483_485_487.dwg

900485m_CN.dxf 您没有下载权限900485m_CN.dxf

.产品已加入收藏夹。

商品900485加入购物车。

VC 600 1 10

货号 900486 VC 600 1 10

900481_486.stp 您没有下载权限900481_486.stp

900481_486.igs 您没有下载权限900481_486.igs

900481_486.jt 您没有下载权限900481_486.jt

900481_486.dwg 您没有下载权限900481_486.dwg

900486m_CN.dxf 您没有下载权限900486m_CN.dxf

.产品已加入收藏夹。

商品900486加入购物车。

VC NPE 1 10

货号 900483 VC NPE 1 10

900483_485_487.stp 您没有下载权限900483_485_487.stp

900483_485_487.igs 您没有下载权限900483_485_487.igs

900483_485_487.jt 您没有下载权限900483_485_487.jt

900483_485_487.dwg 您没有下载权限900483_485_487.dwg

900485m_CN.dxf 您没有下载权限900485m_CN.dxf

.产品已加入收藏夹。

商品900483加入购物车。

VC PV 670 1 10

货号 900487 VC PV 670 1 10

900483_485_487.stp 您没有下载权限900483_485_487.stp

900483_485_487.igs 您没有下载权限900483_485_487.igs

900483_485_487.jt 您没有下载权限900483_485_487.jt

900483_485_487.dwg 您没有下载权限900483_485_487.dwg

900485m_CN.dxf 您没有下载权限900485m_CN.dxf

.产品已加入收藏夹。

商品900487加入购物车。

VC PV 750 1 10

货号 900481 VC PV 750 1 10

900481_486.stp 您没有下载权限900481_486.stp

900481_486.igs 您没有下载权限900481_486.igs

900481_486.jt 您没有下载权限900481_486.jt

900481_486.dwg 您没有下载权限900481_486.dwg

900486m_CN.dxf 您没有下载权限900486m_CN.dxf

.产品已加入收藏夹。

商品900481加入购物车。
