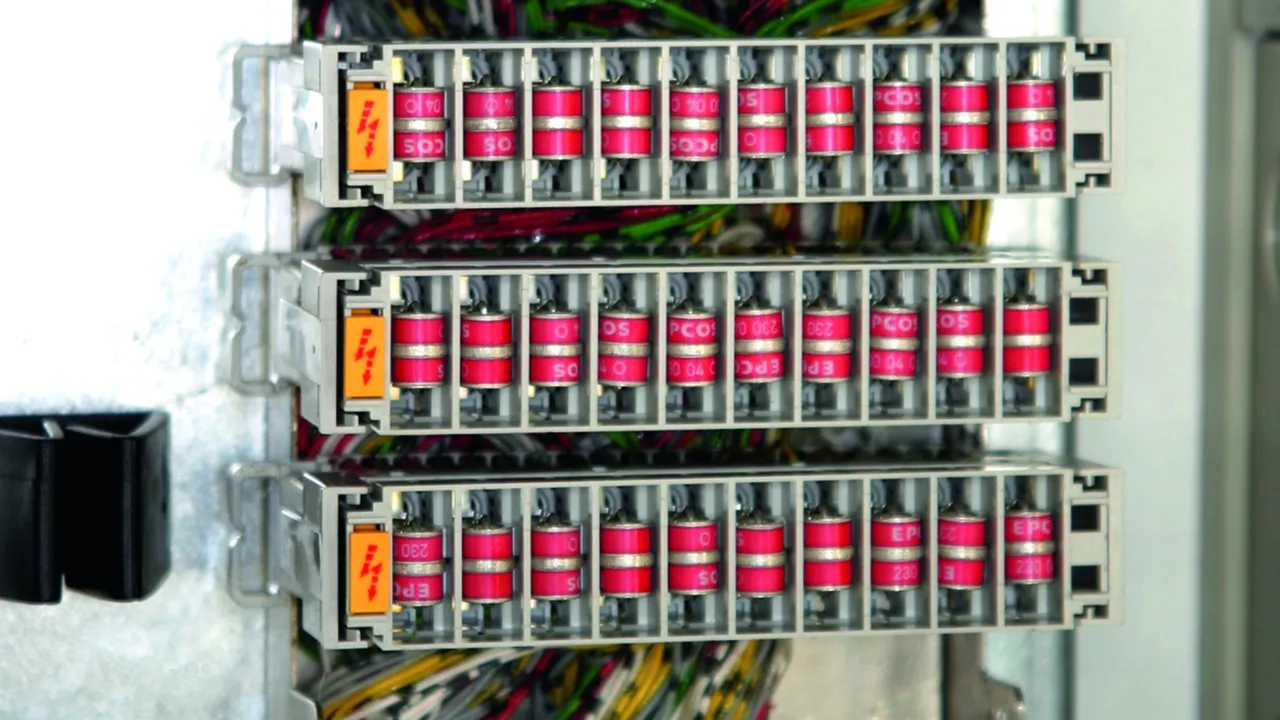

DPL 10 G3

Passend für Trenn- oder Anschlussleisten von LSA-Systemen der Baureihe 2/10
Bereits bestückt für 10 DA mit einzeln geprüften Gasentladungsableitern
Einzeln austauschbare Schutzelemente (Gasentladungsableiter)

详情

DPL 10 G3

Steckmagazin für 10 DA mit dreipoligen Gasentladungsableitern für nahezu alle Anwendungen. Die Ableiter FSD verfügen über eine fail-safe-Funktion und zusätzlich eine optische Anzeige nach Auslösen des fail-safe. So kann sofort erkannt werden, ob ein Ableiter ausgetauscht werden muss.

2 产品

货号 907214 DPL 10 G3 110

全球贸易项目代码 4013364100879, 海关HS编码: 85363010, 总重: 71.30 g, 包装单位: 1.00 Stk.


附加信息

Steckmagazin für 10 DA DPL 10 G3 110
DPL 10 G3 110
Überspannungs-Ableiter-Schutzblock
LSA-Plus-Technik Baureihe 2
zum Schutz von 10 DA für
Telekommunikations-Anlagen
Nennableitstoßstrom:(8/20) 10 kA/DA
Nennspannung: 110 V AC
max.zul.Betriebsspannung: 180 V DC

Fabrikat: DEHN
Typ: DPL 10 G3 110
Art.-Nr.: 907214
oder gleichwertig.

认证

技术参数

Ableiterklasse	B
Höchste Dauerspannung DC (U_c )	180 V
Nennstrom (I_L )	0,4 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA

Ableiterklasse	B
Nennspannung (U_N )	110 V
Höchste Dauerspannung DC (U_c )	180 V
Höchste Dauerspannung AC (U_c )	127 V
Nennstrom (I_L )	0,4 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 600 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Kapazität Ad-Ad (C)	≤ 5 pF
Kapazität Ad-PG (C)	≤ 5 pF
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Einsteckbar in	LSA-Trennleisten und Anschlussleisten (Baureihe 2)
Erdung über	Montagebügel
Gehäusewerkstoff	Polyamid
Farbe	grau
Prüfnormen	IEC 61643-21 / EN 61643-21

.产品已加入收藏夹。

进入收藏夹

商品907214加入购物车。

进入网上商店

货号 907216 DPL 10 G3 110 FSD

全球贸易项目代码 4013364106680, 海关HS编码: 85363010, 总重: 70.80 g, 包装单位: 1.00 Stk.

前代产品


附加信息

Steckmagazin für 10 DA DPL 10 G3 110 FSD
DPL 10 G3 110 FSD
Überspannungs-Ableiter-Schutzblock
LSA-Plus-Technik Baureihe 2
mit fail safe - Technik und
optischer Defektanzeige durch
Farbumschlag zum Schutz von 10 DA
für Telekommunikations-Anlagen
Nennableitstoßstrom:(8/20) 10 kA/DA
Nennspannung: 110 V AC
max.zul.Betriebsspannung: 180 V DC

Fabrikat: DEHN
Typ: DPL 10 G3 110 FSD
Art.-Nr.: 907216
oder gleichwertig.

认证

技术参数

Ableiterklasse	B
Defektanzeige	optisch durch Farbumschlag
Höchste Dauerspannung DC (U_c )	180 V
Nennstrom (I_L )	0,4 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA

Ableiterklasse	B
Defektanzeige	optisch durch Farbumschlag
Nennspannung (U_N )	110 V
Höchste Dauerspannung DC (U_c )	180 V
Höchste Dauerspannung AC (U_c )	127 V
Nennstrom (I_L )	0,4 A
C2 Nennableitstoßstrom (8/20 µs) gesamt (I_n )	10 kA
C2 Nennableitstoßstrom (8/20 µs) pro Ader (I_n )	5 kA
Schutzpegel Ad-Ad bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-PG bei I_nC2 (U_P )	≤ 600 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (U_P )	≤ 600 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (U_P )	≤ 600 V
Kapazität Ad-Ad (C)	≤ 5 pF
Kapazität Ad-PG (C)	≤ 5 pF
Fail-safe-Verhalten	Gasentladungsableiter mit Federkontakten
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Einsteckbar in	LSA-Trennleisten und Anschlussleisten (Baureihe 2)
Erdung über	Montagebügel
Gehäusewerkstoff	Polyamid
Farbe	grau
Prüfnormen	IEC 61643-21 / EN 61643-21

.产品已加入收藏夹。

进入收藏夹

商品907216加入购物车。

进入网上商店
