Typ 1 PV-Box

Anschlussfertiger Kombi-Ableiter Typ 1 + Typ 2 für Photovoltaik-Generatorstromkreise
Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung (patentiertes SCI-Prinzip)
Bewährte fehlerresistente Y-Schaltung vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehlern im Generatorkreis
Geprüft nach EN 50539-11
Einsetzbar in PV-Systemen gemäß IEC 60364-7-712
Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster

PVB 1 1200

2 产品

货号 041161

全球贸易项目代码 , 总重: , 包装单位:


Open PDF

附加信息

技术参数

Daten Ableiter
SPD nach EN 50539-11	Typ 1 + Typ 2
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Zulassungen	KEMA
Daten Gehäuse
Schutzart	IP65
Kabeleinführung	2x MC4 Steckanschluss DC/+, 2x MC4 Steckanschluss DC/-, 1x Verschraubung M16 x 1,5
Verfügbarer Einbauraum	4 TE, DIN 43880
Abmessungen (b x h x t)	125 x 200 x 110 mm

Daten Ableiter
SPD nach EN 50539-11	Typ 1 + Typ 2
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Schutzpegel [DC+ -> DC-] (U_P )	≤ 3,8 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA
Daten Gehäuse
Schutzart	IP65
Deckelausführung	transparente Tür
Gehäusefarbe	grau
Kabeleinführung	2x MC4 Steckanschluss DC/+, 2x MC4 Steckanschluss DC/-, 1x Verschraubung M16 x 1,5
Verfügbarer Einbauraum	4 TE, DIN 43880
Werkstoff	Thermoplast
Abmessungen (b x h x t)	125 x 200 x 110 mm

.产品已加入收藏夹。

进入收藏夹

商品041161加入购物车。

进入网上商店

货号 041166

全球贸易项目代码 , 总重: , 包装单位:


Open PDF

附加信息

技术参数

Daten Ableiter
SPD nach EN 50539-11	Typ 1 + Typ 2
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Zulassungen	KEMA
Daten Gehäuse
Schutzart	IP65
Kabeleinführung	2x MC4 Steckanschluss DC/+, 2x MC4 Steckanschluss DC/-, 1x Verschraubung M16 x 1,5
Verfügbarer Einbauraum	4 TE, DIN 43880
Abmessungen (b x h x t)	125 x 200 x 110 mm

Daten Ableiter
SPD nach EN 50539-11	Typ 1 + Typ 2
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Schutzpegel [DC+ -> DC-] (U_P )	≤ 3,8 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Daten Gehäuse
Schutzart	IP65
Deckelausführung	transparente Tür
Gehäusefarbe	grau
Kabeleinführung	2x MC4 Steckanschluss DC/+, 2x MC4 Steckanschluss DC/-, 1x Verschraubung M16 x 1,5
Verfügbarer Einbauraum	4 TE, DIN 43880
Werkstoff	Thermoplast
Abmessungen (b x h x t)	125 x 200 x 110 mm

.产品已加入收藏夹。

进入收藏夹

商品041166加入购物车。

进入网上商店

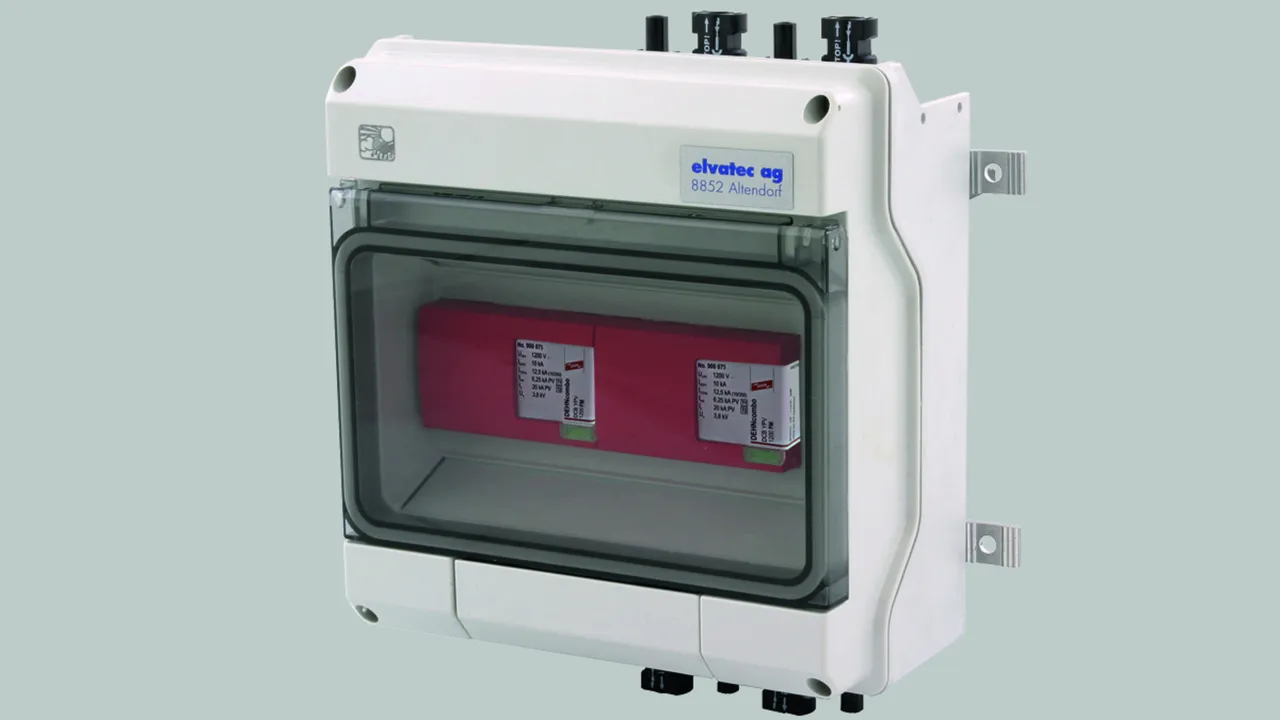

PVB 2 1200

2 产品

货号 041261

全球贸易项目代码 , 总重: , 包装单位:


Open PDF

附加信息

技术参数

Daten Ableiter
SPD nach EN 50539-11	Typ 1 + Typ 2
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Zulassungen	KEMA
Daten Gehäuse
Schutzart	IP65
Kabeleinführung	4x MC4 Steckanschluss DC/+, 4x MC4 Steckanschluss DC/-, 1x Verschraubung M16 x 1,5
Verfügbarer Einbauraum	8 TE, DIN 43880
Abmessungen (b x h x t)	200 x 210 x 110 mm

Daten Ableiter
SPD nach EN 50539-11	Typ 1 + Typ 2
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Schutzpegel [DC+ -> DC-] (U_P )	≤ 3,8 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA
Daten Gehäuse
Schutzart	IP65
Deckelausführung	transparente Tür
Gehäusefarbe	grau
Kabeleinführung	4x MC4 Steckanschluss DC/+, 4x MC4 Steckanschluss DC/-, 1x Verschraubung M16 x 1,5
Verfügbarer Einbauraum	8 TE, DIN 43880
Werkstoff	Thermoplast
Abmessungen (b x h x t)	200 x 210 x 110 mm

.产品已加入收藏夹。

进入收藏夹

商品041261加入购物车。

进入网上商店

货号 041266

全球贸易项目代码 , 总重: , 包装单位:


Open PDF

附加信息

技术参数

Daten Ableiter
SPD nach EN 50539-11	Typ 1 + Typ 2
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Zulassungen	KEMA
Daten Gehäuse
Schutzart	IP65
Kabeleinführung	4x MC4 Steckanschluss DC/+, 4x MC4 Steckanschluss DC/-, 1x Verschraubung M16 x 1,5
Verfügbarer Einbauraum	8 TE, DIN 43880
Abmessungen (b x h x t)	200 x 210 x 110 mm

Daten Ableiter
SPD nach EN 50539-11	Typ 1 + Typ 2
Max. PV-Spannung [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. PV-Spannung [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) (I_n )	20 kA
Gesamtableitstoßstrom (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Gesamtableitstoßstrom (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Blitzstoßstrom (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Schutzpegel [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Schutzpegel [DC+ -> DC-] (U_P )	≤ 3,8 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Einbaumaße	4 TE, DIN 43880
Zulassungen	KEMA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Daten Gehäuse
Schutzart	IP65
Deckelausführung	transparente Tür
Gehäusefarbe	grau
Kabeleinführung	4x MC4 Steckanschluss DC/+, 4x MC4 Steckanschluss DC/-, 1x Verschraubung M16 x 1,5
Verfügbarer Einbauraum	8 TE, DIN 43880
Werkstoff	Thermoplast
Abmessungen (b x h x t)	200 x 210 x 110 mm

.产品已加入收藏夹。

进入收藏夹

商品041266加入购物车。

进入网上商店
