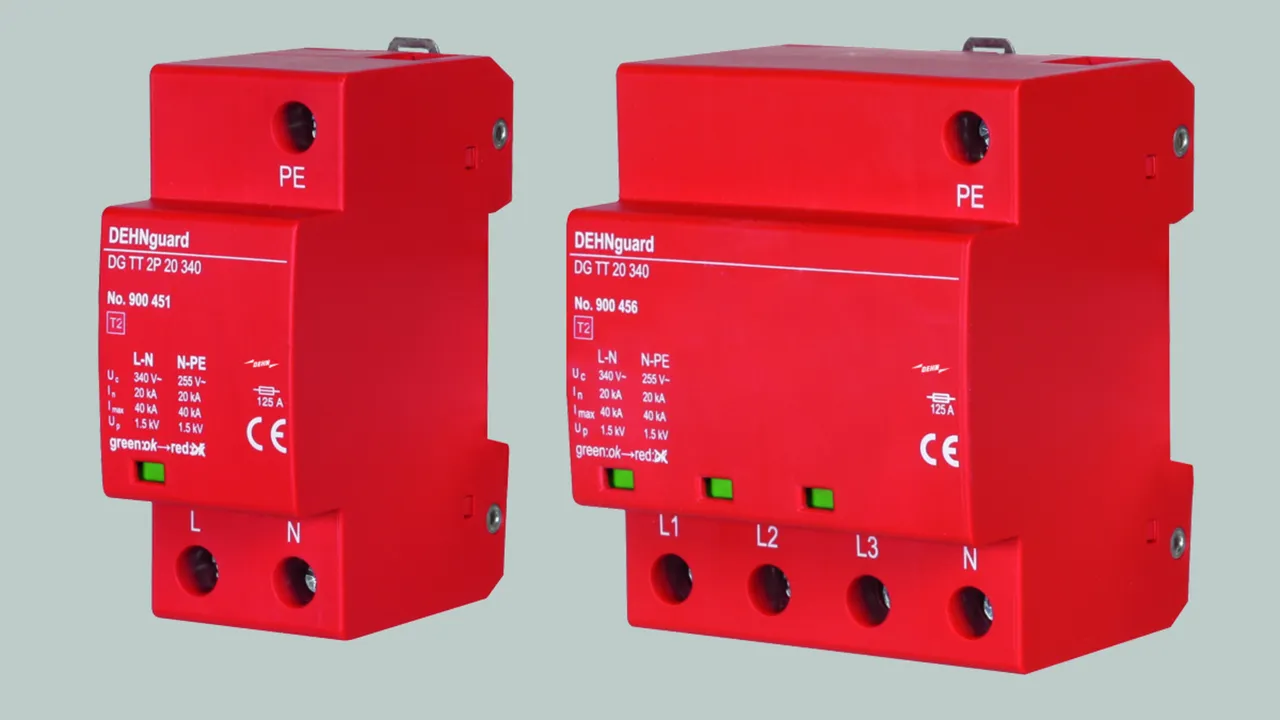

DEHNguard 20 kA

Flerpolet overspændingsafleder i pladsbesparende aflederdesign.
Til beskyttelse af lavspændingsinstallationer imod overspændinger.

DG TT 2P 20 340

Overspændingsafleder til anvendelse i TT- og TN-systemer (1+1-kobling).

1 产品

货号 900451 DG TT 2P 20 340

全球贸易项目代码 6942299502329, 海关HS编码: 85363030, 总重: 166.00 g, 包装单位: 1.00 Pakkestørrelse


附加信息

DEHNguard TT 2P 20 340 overspændingsafleder
Topolet overspændingsafleder
Bredde: 2 delingsenheder
Type 2 SPD iht. IEC 61643-11，GB/T 18802.1-2011
Fejlvisning
Maks. driftsspænding 340 V AC
Restspænding: ≤ 1,5 kV / 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kA
Energikoordineret iht. IEC 62305-4, GB/T21714.4-2015
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DG TT 2P 20 340
artikelnr.: 900451
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-11 / ... IEC 61643-11	Type 2 / Klasse II
Maks. driftsspænding AC [L-N] (U_C )	340 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20) [N-PE] (I_n )	20 kA
Maks. afledestødstrøm (8/20) [L-N] (I_max )	40 kA
Maks. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Maks. overstrømsbeskyttelse på netsiden	125 A gG

SPD iht. EN 61643-11 / ... IEC 61643-11	Type 2 / Klasse II
Strømforsyningssystem	Enfaset TT-/TN-system
Nominel spænding AC (U_N )	230 V (50 / 60 Hz)
Maks. driftsspænding AC [L-N] (U_C )	340 V (50 / 60 Hz)
Maks. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20) [N-PE] (I_n )	20 kA
Maks. afledestødstrøm (8/20) [L-N] (I_max )	40 kA
Maks. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Maks. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse på netsiden AC (I_SCCR )	25 kA_eff
TOV-spænding [L-N] – Karakteristik (U_T )	335 V/5 sek. – bestandighed
TOV-spænding [L-N] – karakteristik (U_T )	440 V/120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] – karakteristik (U_T )	1200 V/200 ms – bestandighed
Driftstemperaturområde	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn/rød
Antal porte	1
Tilslutningstværsnit, massiv/fintrådet (min.)	2,5 mm²
Tilslutningstværsnit, massiv/fintrådet (max.)	25 mm² / 16 mm²
Installation på	35 mm DIN-skinne iht. EN 60715
Kabinettets materiale	Termoplast, rød, UL 94 V-0
Monteringssted	Indendørs
Beskyttelsestype	IP 20
Indbygningsmål	2 Delingsenhed, DIN 43880
Godkendelser	KEMA, CQC

.产品已加入收藏夹。

进入收藏夹

商品900451加入购物车。

进入网上商店

DG TT 20 340

Overspændingsafleder til TT- og TN-S-systemer (3+1-kobling).

1 产品

货号 900456 DG TT 20 340

全球贸易项目代码 6942299502336, 海关HS编码: 85363030, 总重: 319.00 g, 包装单位: 1.00 Pakkestørrelse


附加信息

DEHNguard TT 20 340 Overspændingsafleder
Firpolet overspændingsafleder
Bredde: 4 DELINGSENHEDER
Type 2 SPD iht. IEC 61643-11，GB/T 18802.1-2011
Fejlvisning
Maks. driftsspænding 340 V AC
Restspænding: ≤ 1,5 kV / 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kA
Energikoordineret iht. IEC 62305-4, GB/T21714.4-2015
med afledere i Red/Line-serien

fabrikat: DEHN
Type: DG TT 20 340
artikelnr.: 900456
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-11 / ... IEC 61643-11	Type 2 / Klasse II
Maks. driftsspænding AC [L-N] (U_C )	340 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20) [N-PE] (I_n )	20 kA
Maks. afledestødstrøm (8/20) [L-N] (I_max )	40 kA
Maks. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Maks. overstrømsbeskyttelse på netsiden	125 A gG

SPD iht. EN 61643-11 / ... IEC 61643-11	Type 2 / Klasse II
Strømforsyningssystem	trefaset TT-/TN-system
Nominel spænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Maks. driftsspænding AC [L-N] (U_C )	340 V (50 / 60 Hz)
Maks. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20) [N-PE] (I_n )	20 kA
Maks. afledestødstrøm (8/20) [L-N] (I_max )	40 kA
Maks. afledestødstrøm (8/20) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Maks. overstrømsbeskyttelse på netsiden	125 A gG
Kortslutningsbæreevne ved maks. overstrømsbeskyttelse på netsiden AC (I_SCCR )	25 kA_eff
TOV-spænding [L-N] – Karakteristik (U_T )	335 V/5 sek. – bestandighed
TOV-spænding [L-N] – karakteristik (U_T )	440 V/120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] – karakteristik (U_T )	1200 V/200 ms – bestandighed
Driftstemperaturområde	-40 °C ... +80 °C
Funktions-/fejlvisning	grøn/rød
Antal porte	1
Tilslutningstværsnit, massiv/fintrådet (min.)	2,5 mm²
Tilslutningstværsnit, massiv/fintrådet (max.)	25 mm² / 16 mm²
Installation på	35 mm DIN-skinne iht. EN 60715
Kabinettets materiale	Termoplast, rød, UL 94 V-0
Monteringssted	Indendørs
Beskyttelsestype	IP 20
Indbygningsmål	4 Delingsenhed, DIN 43880
Godkendelser	KEMA, CQC
