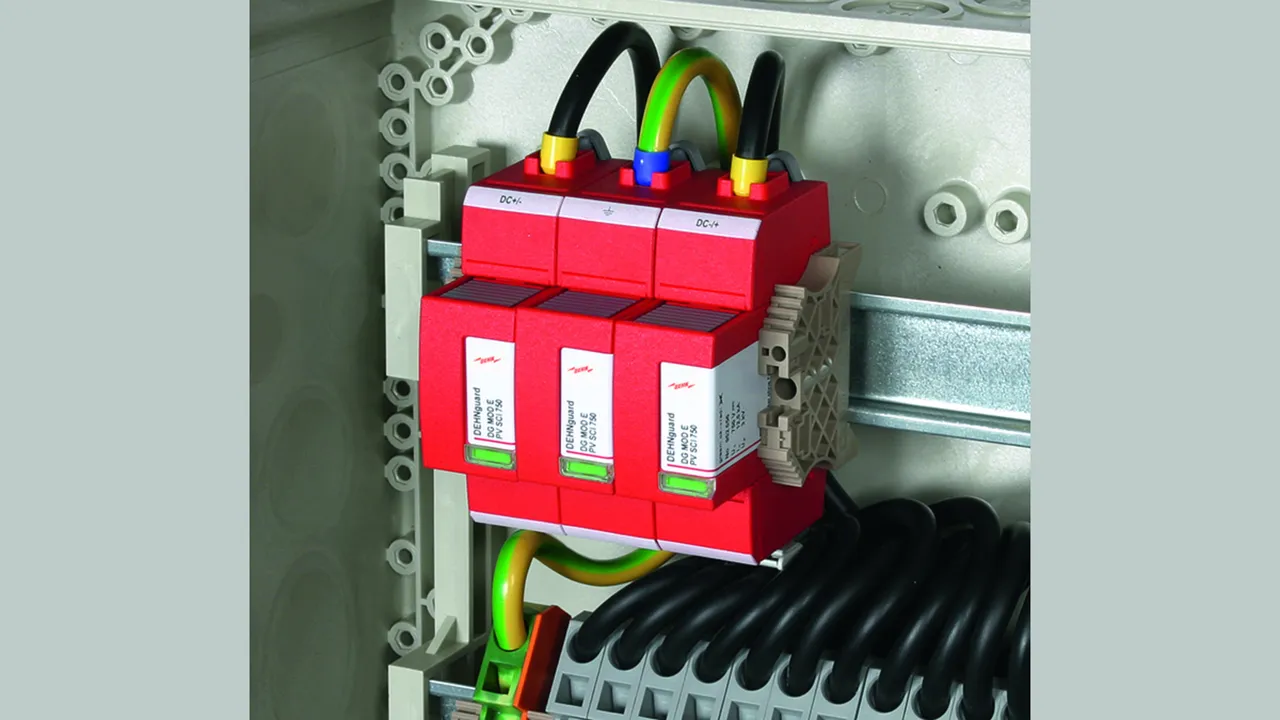

DEHNguard modular E (Y)PV SCI 1500

Komplet, modulær enhed til brug i solcelleanlæg bestående af en basisdel og et stikbart beskyttelsesmodul
Kombineret skille- og kortslutningsanordning med sikker elektrisk isolering i beskyttelsesmodulet (patenteret SCI-princip)
Nyt design til sikker brug i solcelleanlæg op til 1500 V
Tested efter EN 50539-11
Egnet til brug i alle typer solcelleanlæg efter IEC 60364-7-712

详情

Tretrins koblingsanordning (patenteret SCI-principle)

lorem ipsum — Tretrins koblingsanordning (patenteret SCI-principle)

DEHNguard ME YPV SCI 1500 (FM)

Flerpolet, modulær overspændingsafleder med tretrins DC-koblingsanordning til brug i solcelleanlæg.

2 产品

货号 952520 DG ME YPV SCI 1500

全球贸易项目代码 4013364149069, 海关HS编码: 85354000, 总重: 535.70 g, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

Overspændingsafleder DEHNguard ME YPV SCI 1500
Flerpolet, modulopbygget, stikbar afleder til solcelleanlæg op til 1500 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 4,5TE
Fejlvisning
Type 2 iht. EN 50539-11
Kan anvendes iht. IEC 60364-7-712
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1500 V DC
Samlet afledningsstødstrøm: 25 kA
Beskyttelsesniveau: <= 6 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG ME YPV SCI 1500
artikelnr.: 952520
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	25 kA
Nominel afledningsstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Restspænding (U_P )	≤ 6 kV
Godkendelser	KEMA, UL

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	25 kA
Nominel afledningsstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Restspænding (U_P )	≤ 6 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4,5 modul(er), DIN 43880
Godkendelser	KEMA, UL

.产品已加入收藏夹。

进入收藏夹

商品952520加入购物车。

进入网上商店

货号 952525 DG ME YPV SCI1500 FM

全球贸易项目代码 4013364149076, 海关HS编码: 85354000, 总重: 556.00 g, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

Overspændingsafleder DEHNguard ME YPV SCI 1500 FM
Flerpolet, modulopbygget, stikbar afleder til solcelleanlæg op til 1500 V DC
med jævnstrøms-skifteenhed med tre trin, bredde 4,5TE
Fejlvisning med fjernmeldekontakt
Type 2 iht. EN 50539-11
Kan anvendes iht. IEC 60364-7-712
Sikker elektrisk adskillelse i beskyttelsesmodul
Maksimal PV-spænding: <= 1500 V DC
Samlet afledningsstødstrøm: 25 kA
Beskyttelsesniveau: <= 6 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DG ME YPV SCI1500 FM
artikelnr.: 952525
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	25 kA
Nominel afledningsstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Restspænding (U_P )	≤ 6 kV
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	25 kA
Nominel afledningsstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Restspænding (U_P )	≤ 6 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4,5 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A, 125 V / 0,2 A, 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet
