DEHNcube PV

Tilslutningsklar og flerpolet overspændingsafleder til solcelleanlæg i kapslingsklasse IP 65

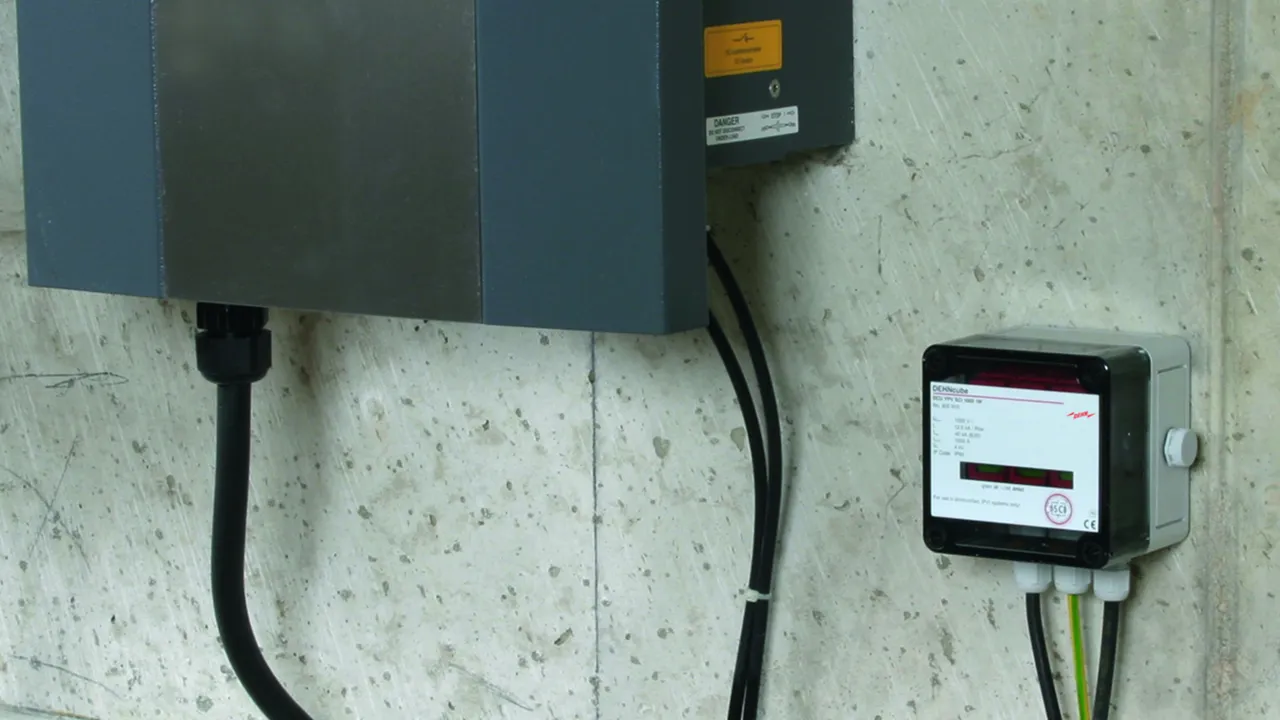

Installeres ved siden af fordelingsskab
Forkonfigureret tilslutningsleder til enkel montering af overspændingsaflederen direkte foran inverteren
Kombineret kortslutnings- og skilleanordning med sikker elektrisk adskillelse i hver beskyttelsesvej (patenteret SCI-princip)
Enkel, hurtig og værktøjsløs tilslutning med fjederklemmer
Testet efter EN 61643-31
Til brug i solcelleanlæg efter IEC 60364-7-712

DEHNcube YPV SCI 1000 1M

2-polet overspændingsafleder i IP 65-indkapsling med tretrins-DC-skilleanordning til inverter i solcelleanlæg til beskyttelse af et MPP-input.

1 产品

货号 900910 DCU YPV SCI 1000 1M

全球贸易项目代码 4013364155046, 海关HS编码: 85363030, 总重: 426.00 g, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

Overspændingsafleder DEHNcube YPV SCI 1000 1M
Flerpolet afleder til solcelleanlæg op til 1000 V DC
til beskyttelse af 1 MPP-indgang i tæthedsklasse IP65
Fejlvisning
Type 2 iht. EN 61643-31 med jævnstrøms-skifteenhed med tre trin
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1000 V jævnstrøm
Nominel afledningsstrøm (8/20) 12,5 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 1000 A
Mål: 94 x 94 x 81 mm
Kabelindføring: 3x Ø3-7 mm

fabrikat: DEHN
Type: DCU YPV SCI 1000 1M
artikelnr.: 900910
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1000 V
Kortslutningsbæreevne (I_SCPV )	1 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Restspænding (U_P )	≤ 4 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Afleder efter EN 50539-11	Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Max. solcellespænding (U_CPV )	1000 V
Kortslutningsbæreevne (I_SCPV )	1 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Restspænding (U_P )	≤ 4 kV
Restspænding ved 5 kA (U_P )	≤ 3,5 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	0,2 ... 6 mm² massiv / fintrådet
Installationsområde	Udendørs
Kapslingsklasse	IP 65
Udførelse	Med trykkompenserende element
Låg	Transparent med produktlabel
Farve	Grå
Antal kabelindføringer	3x Ø3-7 mm
Kapslingsdimensioner (B x H x D)	94 x 94 x 81 mm
Godkendelser	KEMA

.产品已加入收藏夹。

进入收藏夹

商品900910加入购物车。

进入网上商店

DEHNcube YPV SCI 1000 2M

4-polet overspændingsafleder i IP 65-indkapsling med tretrins-DC-skilleanordning til inverter i solcelleanlæg til beskyttelse af to MPP-input.

1 产品

货号 900920 DCU YPV SCI 1000 2M

全球贸易项目代码 4013364155053, 海关HS编码: 85363030, 总重: 731.00 g, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

Overspændingsafleder DEHNcube YPV SCI 1000 2M
Flerpolet afleder til solcelleanlæg op til 1000 V DC
til beskyttelse af 2 MPP-indgange i tæthedsklasse IP65
Fejlvisning
Type 2 iht. EN 61643-31 med jævnstrøms-skifteenhed med tre trin
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1000 V jævnstrøm
Nominel afledningsstrøm (8/20) 12,5 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Beskyttelsesniveau: <= 4 kV
Kortslutningsbæreevne Iscpv: 1000 A
Mål: 130 x 94 x 81 mm
Kabelindføring: 5x Ø3-7 mm

fabrikat: DEHN
Type: DCU YPV SCI 1000 2M
artikelnr.: 900920
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1000 V
Kortslutningsbæreevne (I_SCPV )	1 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Restspænding (U_P )	≤ 4 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Afleder efter EN 50539-11	Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Max. solcellespænding (U_CPV )	1000 V
Kortslutningsbæreevne (I_SCPV )	1 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	12,5 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	25 kA
Restspænding (U_P )	≤ 4 kV
Restspænding ved 5 kA (U_P )	≤ 3,5 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	2,5 mm² massiv / fintrådet
Tilslutningstværsnit (max.)	0,2 ... 6 mm² massiv / fintrådet
Installationsområde	Udendørs
Kapslingsklasse	IP 65
Udførelse	Med trykkompenserende element
Låg	Transparent med produktlabel
Farve	Grå
Antal kabelindføringer	5x Ø3-7 mm
Kapslingsdimensioner (B x H x D)	130 x 94 x 81 mm
Godkendelser	KEMA

.产品已加入收藏夹。

进入收藏夹

商品900920加入购物车。

进入网上商店

DEHNcube 2 YPV 1100 1M 2S

Generatorforgreningsboks til PV-systemer op til 1100 V DC til beskyttelse af en MPP-indgang og to strenge.
Med overspændingsbeskyttelse og push-in-klemme til indgang og udgang.

1 产品

货号 900913 DCU 2 YPV 1100 1M 2S

全球贸易项目代码 4013364492455, 海关HS编码: 85372091, 总重: 1.59 kg, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

Generatorforgreningsboks DCU 2 YPV 1100 1M 2S
Generatorforgreningsboks op til 1100 V DC
til beskyttelse af en MPP-indgang og
to strenge i tæthedsklasse IP 65
Fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1100 V DC
Nominel afledningsstrøm (8/20) 20 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Restspænding: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 180 x 182 x 111 mm
Kabelindføring: 2x 3-foldet skruetilslutning (2,5 mm² - 6 mm² PV-kabel)
Kabelindføring: 2x M20 (16mm²)

fabrikat: DEHN
Type: DCU 2 YPV 1100 1M 2S
artikelnr.: 900913
eller tilsvarende

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1100 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1100 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Mærkelaststrøm (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (9) (min.)	6 mm²
Tilslutningstværsnit (9) (max.)	16 mm²massiv/25 mm² fintrådet
Tilslutningstværsnit (DC+, DC-) (min.)	2,5 mm² fintrådet
Tilslutningstværsnit (DC+, DC-) (max.)	6 mm² fintrådet
Installationsområde	Udendørs
Kapslingsklasse	IP 65
Isolationsspænding (DC) (U_i )	1500 V
Udførelse	Med trykkompenserende element
Låg	Transparent med produktlabel
Farve	Grå
Antal kabelindføringer	2x 3-foldet skruetilslutning
Antal kabelindføringer	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900913加入购物车。

进入网上商店

DEHNcube 2 YPV 1100 2M 1S

Generatorforgreningsboks til solcelleanlæg op til 1100 V DC til beskyttelse af to MPP-indgange og to strenge.
Med overspændingsbeskyttelse og push-in-klemme til indgang og udgang.

1 产品

货号 900921 DCU 2 YPV 1100 2M 1S

全球贸易项目代码 4013364492462, 海关HS编码: 85372091, 总重: 2.14 kg, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

Generatorforgreningsboks DCU 2 YPV 1100 2M 1S
Generatorforgreningsboks op til 1100 V DC
til beskyttelse af to MPP-indgange
og en streng hver i tæthedsklasse IP 65
Fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1100 V DC
Nominel afledningsstrøm (8/20) 20 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Restspænding: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 180 x 182 x 111 mm
Kabelindføring: 2x 4-foldet skruetilslutning (2,5 mm² - 6 mm² PV-kabel)
Kabelindføring: 2x M20 (16mm²)

fabrikat: DEHN
Type: DCU 2 YPV 1100 2M 1S
artikelnr.: 900921
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1100 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1100 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Mærkelaststrøm (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (9) (min.)	6 mm²
Tilslutningstværsnit (9) (max.)	16 mm²massiv/25 mm² fintrådet
Tilslutningstværsnit (DC+, DC-) (min.)	2,5 mm² fintrådet
Tilslutningstværsnit (DC+, DC-) (max.)	6 mm² fintrådet
Installationsområde	Udendørs
Kapslingsklasse	IP 65
Isolationsspænding (DC) (U_i )	1500 V
Udførelse	Med trykkompenserende element
Låg	Transparent med produktlabel
Farve	Grå
Antal kabelindføringer	2x 4-foldet skruetilslutning
Antal kabelindføringer	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900921加入购物车。

进入网上商店

DEHNcube 2 YPV 1100 2M 2S

Generatorforgreningsboks til solcelleanlæg op til 1100 V DC til beskyttelse af to MPP-indgange og hver to strenge.
Med overspændingsbeskyttelse og push-in-klemme til indgang og udgang.

1 产品

货号 900923 DCU 2 YPV 1100 2M 2S

全球贸易项目代码 4013364492400, 海关HS编码: 85372091, 总重: 2.21 kg, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

Generatorforgreningsboks DCU 2 YPV 1100 2M 2S
Generatorforgreningsboks op til 1100 V DC
til beskyttelse af to MPP-indgange
og to strenge hver i tæthedsklasse IP65
Fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1100 V DC
Nominel afledningsstrøm (8/20) 20 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Restspænding: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 180 x 182 x 111 mm
Kabelindføring: 4x 3-foldet skruetilslutning (2,5 mm² - 6 mm² PV-kabel)
Kabelindføring: 2x M20 (16mm²)

fabrikat: DEHN
Type: DCU 2 YPV 1100 2M 2S
artikelnr.: 900923
eller tilsvarende

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1100 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1100 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Mærkelaststrøm (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (9) (min.)	6 mm²
Tilslutningstværsnit (9) (max.)	16 mm²massiv/25 mm² fintrådet
Tilslutningstværsnit (DC+, DC-) (min.)	2,5 mm² fintrådet
Tilslutningstværsnit (DC+, DC-) (max.)	6 mm² fintrådet
Installationsområde	Udendørs
Kapslingsklasse	IP 65
Isolationsspænding (DC) (U_i )	1500 V
Udførelse	Med trykkompenserende element
Låg	Transparent med produktlabel
Farve	Grå
Antal kabelindføringer	4x 3-foldet skruetilslutning
Antal kabelindføringer	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900923加入购物车。

进入网上商店

DEHNcube 2 YPV 1+2 1000 1M 2S FM

Generatorforgreningsboks til solcelleanlæg op til 1000 V DC med skilleklemmer til beskyttelse af en MPP-indgang og to strenge.
Med overspændingsbeskyttelse og push-in-klemme til indgang og udgang.

1 产品

货号 900975 DCU 2 YPV 1+2 1000 1M 2S FM

全球贸易项目代码 4013364520318, 海关HS编码: 85371098, 总重: 1.85 kg, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

GAK DCU 2 YPV 1+2 1000 1M 2S FM
Generatorforgreningsboks op til 1000 V DC
til beskyttelse af en MPP-indgang og
to strenge i tæthedsklasse IP 65
med fjernmeldekontakt, fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1000 V DC
Nominel afledningsstrøm (8/20) 20 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Restspænding: <= 3,8 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 182 x 180 x 111 mm
Kabelindføring: 2x 3-foldet skruetilslutning
(2,5 mm² - 6 mm² PV-kabel)
Kabelindføring: 2x M20

fabrikat: DEHN
Type: DCU 2 YPV 1+2 1000 1M 2S FM
artikelnr.: 900975
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. solcellespænding (U_CPV )	1000 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 3,8 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. solcellespænding (U_CPV )	1000 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding (U_P )	≤ 3,8 kV
Mærkelaststrøm (I_L )	30 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (9) (min.)	2x 10 mm² / 1x 16 mm²
Tilslutningstværsnit (9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Tilslutningstværsnit (DC+, DC-) (min.)	2,5 mm² fintrådet
Tilslutningstværsnit (DC+, DC-) (max.)	6 mm² fintrådet
Installationsområde	Udendørs
Kapslingsklasse	IP 65
Isolationsspænding (DC) (U_i )	1000 V
Udførelse	Med trykkompenserende element
Låg	Transparent med produktlabel
Farve	Grå
Antal kabelindføringer	2x 3-foldet skruetilslutning
Antal kabelindføringer	2x M20
FM-kontakt/kontaktform	Omskifter
Brydeevne AC	250 V/0,5 A
Brydeevne DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Tilslutningstværsnit for FM-klemme	maks. 1,5 mm² massiv / fintrådet

.产品已加入收藏夹。

进入收藏夹

商品900975加入购物车。

进入网上商店

DEHNcube 2 YPV 1+2 1000 2M 2S FM

Generatorforgreningsboks til solcelleanlæg op til 1000 V DC med skilleklemmer til beskyttelse af to MPP-indgange og hver to strenge.
Med overspændingsbeskyttelse og push-in-klemme til indgang og udgang.

1 产品

货号 900976 DCU 2 YPV 1+2 1000 2M 2S FM

全球贸易项目代码 4013364520295, 海关HS编码: 85371098, 总重: 2.69 kg, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

Generatorforgreningsboks DCU 2 YPV 1+2 1000 2M 2S FM
Generatorforgreningsboks op til 1000 V DC
til beskyttelse af to MPP-indgange
og to strenge hver i tæthedsklasse IP65
med fjernmeldekontakt, fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1100 V DC
Nominel afledningsstrøm (8/20) 20 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Restspænding: <= 3,8 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 254 x 180 x 111 mm
Kabelindføring: 4x 3-foldet skruetilslutning
(2,5 mm² - 6 mm² PV-kabel)
Kabelindføring: 2x M20

fabrikat: DEHN
Type: DCU 2 YPV 1+2 1000 2M 2S FM
artikelnr.: 900976
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. solcellespænding (U_CPV )	1000 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 3,8 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. solcellespænding (U_CPV )	1000 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding (U_P )	≤ 3,8 kV
Mærkelaststrøm (I_L )	30 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (9) (min.)	2x 10 mm² / 1x 16 mm²
Tilslutningstværsnit (9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Tilslutningstværsnit (DC+, DC-) (min.)	2,5 mm²fintrådet
Tilslutningstværsnit (DC+, DC-) (max.)	6 mm²fintrådet
Installationsområde	Udendørs
Kapslingsklasse	IP 65
Isolationsspænding (DC) (U_i )	1000 V
Udførelse	Med trykkompenserende element
Låg	Transparent med produktlabel
Farve	Grå
Antal kabelindføringer	4x 3-foldet skruetilslutning
Antal kabelindføringer	2x M20
FM-kontakt/kontaktform	Omskifter
Brydeevne AC	250 V/0,5 A
Brydeevne DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Tilslutningstværsnit for FM-klemme	maks. 1,5 mm² massiv / fintrådet

.产品已加入收藏夹。

进入收藏夹

商品900976加入购物车。

进入网上商店

DEHNcube 2 YPV 1+2 1000 3M 2S FM

Generatorforgreningsboks til solcelleanlæg op til 1000 V DC med skilleklemmer til beskyttelse af tre MPP-indgange og to strenge hver.
Med overspændingsbeskyttelse og push-in-klemme til indgang og udgang.

1 产品

货号 900978 DCU 2 YPV 1+2 1000 3M 2S FM

全球贸易项目代码 4013364534766, 海关HS编码: 85372091, 总重: 4.19 kg, 包装单位: 1.00 Pakkestørrelse


附加信息

GAK DCU 2 YPV 1+2 1000 3M 2S FM
Generatorforgreningsboks op til 1000 V DC
til beskyttelse af tre MPP-indgange og
to strenge hver i tæthedsklasse IP65
med fjernmeldekontakt, fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1000 V DC
In: (8/20) 20 kA/pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 361 x 254 x 111 mm
Kabelindføring: 3 skruetilslutninger med 6 pladser
(2,5 mm² - 6 mm² PV-kabel)
Kabelindføring: 2x M20

fabrikat: DEHN
Type: DCU 2 YPV 1+2 1000 3M 2S FM
artikelnr.: 900978
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. solcellespænding (U_CPV )	1000 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 3,8 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. solcellespænding (U_CPV )	1000 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding (U_P )	≤ 3,8 kV
Mærkelaststrøm (I_L )	30 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (9) (min.)	2x 10 mm² / 1x 16 mm²
Tilslutningstværsnit (9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Tilslutningstværsnit (DC+, DC-) (min.)	2,5 mm²fintrådet
Tilslutningstværsnit (DC+, DC-) (max.)	6 mm²fintrådet
Installationsområde	Udendørs
Kapslingsklasse	IP 65
Isolationsspænding (DC) (U_i )	1000 V
Udførelse	Med trykkompenserende element
Låg	Transparent med produktlabel
Farve	Grå
Antal kabelindføringer	3 skruetilslutninger med 6 pladser
Antal kabelindføringer	2x M20
FM-kontakt/kontaktform	Omskifter
Brydeevne AC	250 V/0,5 A
Brydeevne DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Tilslutningstværsnit for FM-klemme	maks. 1,5 mm² massiv / fintrådet

.产品已加入收藏夹。

进入收藏夹

商品900978加入购物车。

进入网上商店

DEHNcube 2 YPV 1100 1M 1S MC4 FM

Generatorforgreningsboks til solcelleanlæg op til 1100 V DC til beskyttelse af en MPP-indgang og en streng.

1 产品

货号 900911 DCU 2 YPV 1100 1M 1S MC4 FM

全球贸易项目代码 4013364529182, 海关HS编码: 85372091, 总重: 1027.00 g, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

GAK DCU 2 YPV 1100 1M 1S MC4 FM
Generatorforgreningsboks op til 1100 V DC
til beskyttelse af en MPP-indgang
og en streng i tæthedsklasse IP65
med fjernmeldekontakt, fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1100 V DC
Nominel afledningsstrøm (8/20) 20 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Restspænding: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 180 x 130 x 111 mm
Tilslutningstype: Original MC4-stikforbindelse

fabrikat: DEHN
Type: DCU 2 YPV 1100 1M 1S MC4 FM
artikelnr.: 900911
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1100 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1100 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Mærkelaststrøm (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (9) (min.)	6 mm²
Tilslutningstværsnit (9) (max.)	16 mm² massiv/25 mm² fintrådet
Tilslutningstværsnit for MC4-forbinder (DC+, DC-) (min.)	2,5 mm² fintrådet
Tilslutningstværsnit for MC4-forbinder (DC+, DC-) (max.)	10 mm² fintrådet
Installationsområde	Indendørs
Kapslingsklasse	IP 65
Isolationsspænding (DC) (U_i )	1500 V
Udførelse	Med trykkompenserende element
Låg	Transparent dæksel med produktlabel
Farve	grå
Antal kabelindføringer	2 originale MC4-stik (PV-ADS4-EVO 2A), 2 originale MC4-bøsninger (PV-ADB4-EVO 2A)
Antal kabelindføringer	2x M20
FM-kontakt/kontaktform	Omskifter
Brydeevne AC	250 V/0,5 A
Brydeevne DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Tilslutningstværsnit for FM-klemme	maks. 1,5 mm² massiv / fintrådet

.产品已加入收藏夹。

进入收藏夹

商品900911加入购物车。

进入网上商店

DEHNcube 2 YPV 1100 2M 1S MC4

Generatorforgreningsboks til solcelleanlæg op til 1100 V DC til beskyttelse af to MPP-indgange og to strenge.

1 产品

货号 900924 DCU 2 YPV 1100 2M 1S MC4

全球贸易项目代码 4013364529205, 海关HS编码: 85372091, 总重: 1963.00 g, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

GAK DCU 2 YPV 1100 2M 1S MC4
Generatorforgreningsboks op til 1100 V DC
til beskyttelse af to MPP-indgange
og en streng hver i tæthedsklasse IP 65
Fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1100 V DC
Nominel afledningsstrøm (8/20) 20 kA
Samlet afledningsstødstrøm: (8/20) 40 kA
Restspænding: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 180 x 180 x 111 mm
Tilslutningstype: Original MC4-stikforbindelse

fabrikat: DEHN
Type: DCU 2 YPV 1100 2M 1S MC4
artikelnr.: 900924
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1100 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1100 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Mærkelaststrøm (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +50 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (9) (min.)	6 mm²
Tilslutningstværsnit (9) (max.)	16 mm²massiv/25 mm²fintrådet
Tilslutningstværsnit for MC4-forbinder (DC+, DC-) (min.)	2,5 mm²fintrådet
Tilslutningstværsnit for MC4-forbinder (DC+, DC-) (max.)	10 mm²fintrådet
Installationsområde	Udendørs
Kapslingsklasse	IP 65
Isolationsspænding (DC) (U_i )	1500 V
Udførelse	Med trykkompenserende element
Låg	Transparent med produktlabel
Farve	Grå
Antal kabelindføringer	2 originale MC4-stik (PV-ADS4-EVO 2A), 2 originale MC4-bøsninger (PV-ADB4-EVO 2A)
Antal kabelindføringer	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900924加入购物车。

进入网上商店

DEHNcube 2 YPV 1100 3M 1S MC4 FM

Generatorforgreningsboks til solcelleanlæg op til 1100 V DC til beskyttelse af tre MPP-indgange og én streng hver.

1 产品

货号 900931 DCU 2 YPV 1100 3M 1S MC4 FM

全球贸易项目代码 4013364534742, 海关HS编码: 85372091, 总重: 2.63 kg, 包装单位: 1.00 Pakkestørrelse


附加信息

GAK DCU 2 YPV 1100 3M 1S MC4 FM
Generatorforgreningsboks op til 1100 V DC
til beskyttelse af tre MPP-indgange
og én streng hver i tæthedsklasse IP 65
med fjernmeldekontakt, fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1100 V DC
In: (8/20) 20 kA/pol
Itotal: (8/20) 40 kA
Up: <= 4 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 254 x 180 x 111 mm
Tilslutningstype: Original MC4-stikforbindelse

fabrikat: DEHN
Type: DCU 2 YPV 1100 3M 1S MC4 FM
artikelnr.: 900931
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1100 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 2 / Klasse II
Max. solcellespænding (U_CPV )	1100 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (8/20 µs) (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Restspænding (U_P )	≤ 4 kV
Mærkelaststrøm (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +50 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (9) (min.)	6 mm²
Tilslutningstværsnit (9) (max.)	16 mm²massiv/25 mm²fintrådet
Tilslutningstværsnit for MC4-forbinder (DC+, DC-) (min.)	2,5 mm²fintrådet
Tilslutningstværsnit for MC4-forbinder (DC+, DC-) (max.)	10 mm²fintrådet
Installationsområde	Udendørs
Kapslingsklasse	IP 65
Isolationsspænding (DC) (U_i )	1500 V
Udførelse	Med trykkompenserende element
Låg	Transparent med produktlabel
Farve	Grå
Antal kabelindføringer	6 originale MC4-stik (PV-ADS4-EVO 2A), 6 originale MC4-bøsninger (PV-ADB4-EVO 2A)
Antal kabelindføringer	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900931加入购物车。

进入网上商店

DEHNcube 2 YPV 1+2 1200 1M 1S MC4

Generatorforgreningsboks til solcelleanlæg op til 1200 V DC til beskyttelse af en MPP-indgang og en streng.

1 产品

货号 900985 DCU 2 YPV 1+2 1200 1M 1S MC4

全球贸易项目代码 4013364529199, 海关HS编码: 85372091, 总重: 1169.00 g, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

GAK DCU 2 YPV 1+2 1200 1M 1S MC4
Generatorforgreningsboks op til 1200 V DC
til beskyttelse af en MPP-indgang
og en streng i tæthedsklasse IP65
Fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1200 V DC
In: (8/20) 20 kA/pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 180 x 130 x 111 mm
Tilslutningstype: Original MC4-stikforbindelse

fabrikat: DEHN
Type: DCU 2 YPV 1+2 1200 1M 1S MC4
artikelnr.: 900985
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Kortslutningsbæreevne (I_SCPV )	10 kA
Restspænding (U_P )	< 3,8 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	1200 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding (U_P )	< 3,8 kV
Mærkelaststrøm (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (9) (min.)	2x 10 mm² / 1x 16 mm²
Tilslutningstværsnit (9) (max.)	35 mm²flertrådet / 25 mm² fintrådet
Tilslutningstværsnit for MC4-forbinder (DC+, DC-) (min.)	2,5 mm²fintrådet
Tilslutningstværsnit for MC4-forbinder (DC+, DC-) (max.)	10 mm² fintrådet
Installationsområde	Indendørs
Kapslingsklasse	IP 65
Isolationsspænding (DC) (U_i )	1500 V
Udførelse	Med trykkompenserende element
Låg	Transparent dæksel med produktlabel
Farve	grå
Antal kabelindføringer	2 originale MC4-stik (PV-ADS4-EVO 2A), 2 originale MC4-bøsninger (PV-ADB4-EVO 2A)
Antal kabelindføringer	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900985加入购物车。

进入网上商店

DEHNcube 2 YPV 1+2 1200 2M 1S MC4

Generatorforgreningsboks til solcelleanlæg op til 1200 V DC til beskyttelse af to MPP-indgange og to strenge.

1 产品

货号 900986 DCU 2 YPV 1+2 1200 2M 1S MC4

全球贸易项目代码 4013364529212, 海关HS编码: 85372091, 总重: 2.76 kg, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

GAK DCU 2 YPV 1+2 1200 2M 1S MC4
Generatorforgreningsboks op til 1200 V DC
til beskyttelse af to MPP-indgange
og en streng hver i tæthedsklasse IP 65
Fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1200 V DC
In: (8/20) 20 kA/pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 254 x 180 x 111 mm
Tilslutningstype: Original MC4-stikforbindelse

fabrikat: DEHN
Type: DCU 2 YPV 1+2 1200 2M 1S MC4
artikelnr.: 900986
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Kortslutningsbæreevne (I_SCPV )	10 kA
Restspænding (U_P )	< 3,8 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	1200 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding (U_P )	< 3,8 kV
Mærkelaststrøm (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (9) (min.)	2x 10 mm² / 1x 16 mm²
Tilslutningstværsnit (9) (max.)	35 mm² flertrådet / 25 mm²fintrådet
Tilslutningstværsnit for MC4-forbinder (DC+, DC-) (min.)	2,5 mm²fintrådet
Tilslutningstværsnit for MC4-forbinder (DC+, DC-) (max.)	10 mm²fintrådet
Installationsområde	Indendørs
Kapslingsklasse	IP 65
Isolationsspænding (DC) (U_i )	1500 V
Udførelse	Med trykkompenserende element
Låg	Transparent dæksel med produktlabel
Farve	grå
Antal kabelindføringer	4 originale MC4-stik (PV-ADS4-EVO 2A), 4 originale MC4-bøsninger (PV-ADB4-EVO 2A)
Antal kabelindføringer	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900986加入购物车。

进入网上商店

DEHNcube 2 YPV 1+2 1200 2M 2S MC4

Generatorforgreningsboks til solcelleanlæg op til 1200 V DC til beskyttelse af to MPP-indgange og hver to strenge.

1 产品

货号 900987 DCU 2 YPV 1+2 1200 2M 2S MC4

全球贸易项目代码 4013364534735, 海关HS编码: 85372091, 总重: 2.74 kg, 包装单位: 1.00 Pakkestørrelse


附加信息

GAK DCU 2 YPV 1+2 1200 2M 2S MC4
Generatorforgreningsboks op til 1200 V DC
til beskyttelse af to MPP-indgange
og to strenge hver i tæthedsklasse IP65
Fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1200 V DC
In: (8/20) 20 kA/pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 254 x 180 x 111 mm
Tilslutningstype: Original MC4-stikforbindelse

fabrikat: DEHN
Type: DCU 2 YPV 1+2 1200 2M 2S MC4
artikelnr.: 900987
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Kortslutningsbæreevne (I_SCPV )	10 kA
Restspænding (U_P )	< 3,8 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	1200 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding (U_P )	< 3,8 kV
Mærkelaststrøm (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (9) (min.)	2x 10 mm² / 1x 16 mm²
Tilslutningstværsnit (9) (max.)	35 mm² flertrådet / 25 mm²fintrådet
Tilslutningstværsnit for MC4-forbinder (DC+, DC-) (min.)	2,5 mm²fintrådet
Tilslutningstværsnit for MC4-forbinder (DC+, DC-) (max.)	10 mm²fintrådet
Installationsområde	Indendørs
Kapslingsklasse	IP 65
Isolationsspænding (DC) (U_i )	1500 V
Udførelse	Med trykkompenserende element
Låg	Transparent dæksel med produktlabel
Farve	grå
Antal kabelindføringer	6 originale MC4-stik (PV-ADS4-EVO 2A), 6 originale MC4-bøsninger (PV-ADB4-EVO 2A)
Antal kabelindføringer	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900987加入购物车。

进入网上商店

DEHNcube 2 YPV 1+2 1200 3M 1S MC4

Generatorforgreningsboks til solcelleanlæg op til 1200 V DC til beskyttelse af tre MPP-indgange og én streng hver.

1 产品

货号 900988 DCU 2 YPV 1+2 1200 3M 1S MC4 FM

全球贸易项目代码 4013364534759, 海关HS编码: 85372091, 总重: 3.70 kg, 包装单位: 1.00 Pakkestørrelse


附加信息

GAK DCU 2 YPV 1200 3M 1S MC4 FM
Generatorforgreningsboks op til 1200 V DC
til beskyttelse af tre MPP-indgange
og én streng hver i tæthedsklasse IP 65
med fjernmeldekontakt, fejlvisning
Generatorforgreningsboks i henhold til DIN EN IEC 61439-2
Kan anvendes iht. IEC 60364-7-712
Maksimal PV-spænding: <= 1200 V DC
In: (8/20) 20 kA/pol
Itotal: (10/350) 12,5 kA
Up: <= 3,8 kV
Kortslutningsbæreevne Iscpv: 10 kA
Mål: 361 x 254 x 111 mm
Tilslutningstype: Original MC4-stikforbindelse

fabrikat: DEHN
Type: DCU 2 YPV 1+2 1200 3M 1S MC4 FM
artikelnr.: 900988
eller tilsvarende

认证

技术参数

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Kortslutningsbæreevne (I_SCPV )	10 kA
Restspænding (U_P )	< 3,8 kV
Kapslingsklasse	IP 65

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	1200 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding (U_P )	< 3,8 kV
Mærkelaststrøm (I_L )	40 A
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-35 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (9) (min.)	2x 10 mm² / 1x 16 mm²
Tilslutningstværsnit (9) (max.)	35 mm² flertrådet / 25 mm²fintrådet
Tilslutningstværsnit for MC4-forbinder (DC+, DC-) (min.)	2,5 mm²fintrådet
Tilslutningstværsnit for MC4-forbinder (DC+, DC-) (max.)	10 mm²fintrådet
Installationsområde	Indendørs
Kapslingsklasse	IP 65
Isolationsspænding (DC) (U_i )	1500 V
Udførelse	Med trykkompenserende element
Låg	Transparent dæksel med produktlabel
Farve	grå
Antal kabelindføringer	6 originale MC4-stik (PV-ADS4-EVO 2A), 6 originale MC4-bøsninger (PV-ADB4-EVO 2A)
Antal kabelindføringer	2x M20

.产品已加入收藏夹。

进入收藏夹

商品900988加入购物车。

进入网上商店

DEHNcube PV

DEHNcube YPV SCI 1000 1M

货号 900910 DCU YPV SCI 1000 1M

900910.stp 您没有下载权限900910.stp

900910.igs 您没有下载权限900910.igs

900910.jt 您没有下载权限900910.jt

900910.dwg 您没有下载权限900910.dwg

900910m_D.dxf 您没有下载权限900910m_D.dxf

DEHN.900910.wspak 您没有下载权限DEHN.900910.wspak

DEHN.900910.edz 您没有下载权限DEHN.900910.edz

.产品已加入收藏夹。

商品900910加入购物车。

DEHNcube YPV SCI 1000 2M

货号 900920 DCU YPV SCI 1000 2M

900920.stp 您没有下载权限900920.stp

900920.igs 您没有下载权限900920.igs

900920.jt 您没有下载权限900920.jt

900920.dwg 您没有下载权限900920.dwg

900920m_D.dxf 您没有下载权限900920m_D.dxf

DEHN.900920.wspak 您没有下载权限DEHN.900920.wspak

DEHN.900920.edz 您没有下载权限DEHN.900920.edz

.产品已加入收藏夹。

商品900920加入购物车。

DEHNcube 2 YPV 1100 1M 2S

货号 900913 DCU 2 YPV 1100 1M 2S

900913.stp 您没有下载权限900913.stp

900913.igs 您没有下载权限900913.igs

900913.jt 您没有下载权限900913.jt

900913.dwg 您没有下载权限900913.dwg

900913m_D.dxf 您没有下载权限900913m_D.dxf

.产品已加入收藏夹。

商品900913加入购物车。

DEHNcube 2 YPV 1100 2M 1S

货号 900921 DCU 2 YPV 1100 2M 1S

900921.stp 您没有下载权限900921.stp

900921.igs 您没有下载权限900921.igs

900921.jt 您没有下载权限900921.jt

900921.dwg 您没有下载权限900921.dwg

900921m_D.dxf 您没有下载权限900921m_D.dxf

.产品已加入收藏夹。

商品900921加入购物车。

DEHNcube 2 YPV 1100 2M 2S

货号 900923 DCU 2 YPV 1100 2M 2S

900923.stp 您没有下载权限900923.stp

900923.igs 您没有下载权限900923.igs

900923.jt 您没有下载权限900923.jt

900923.dwg 您没有下载权限900923.dwg

900923m_D.dxf 您没有下载权限900923m_D.dxf

.产品已加入收藏夹。

商品900923加入购物车。

DEHNcube 2 YPV 1+2 1000 1M 2S FM

货号 900975 DCU 2 YPV 1+2 1000 1M 2S FM

900975.stp 您没有下载权限900975.stp

900975.igs 您没有下载权限900975.igs

900975.jt 您没有下载权限900975.jt

900975.dwg 您没有下载权限900975.dwg

900975m_D.dxf 您没有下载权限900975m_D.dxf

.产品已加入收藏夹。

商品900975加入购物车。

DEHNcube 2 YPV 1+2 1000 2M 2S FM

货号 900976 DCU 2 YPV 1+2 1000 2M 2S FM

900976.stp 您没有下载权限900976.stp

900976.igs 您没有下载权限900976.igs

900976.jt 您没有下载权限900976.jt

900976.dwg 您没有下载权限900976.dwg

900976m_D.pdf 您没有下载权限900976m_D.pdf

.产品已加入收藏夹。

商品900976加入购物车。

DEHNcube 2 YPV 1+2 1000 3M 2S FM

货号 900978 DCU 2 YPV 1+2 1000 3M 2S FM

900978m_D.dxf 您没有下载权限900978m_D.dxf

.产品已加入收藏夹。

商品900978加入购物车。

DEHNcube 2 YPV 1100 1M 1S MC4 FM

货号 900911 DCU 2 YPV 1100 1M 1S MC4 FM

900911_900985.stp 您没有下载权限900911_900985.stp

900911_900985.igs 您没有下载权限900911_900985.igs

900911_900985.jt 您没有下载权限900911_900985.jt

900911_900985.dwg 您没有下载权限900911_900985.dwg

900911_900985m_D.dxf 您没有下载权限900911_900985m_D.dxf
