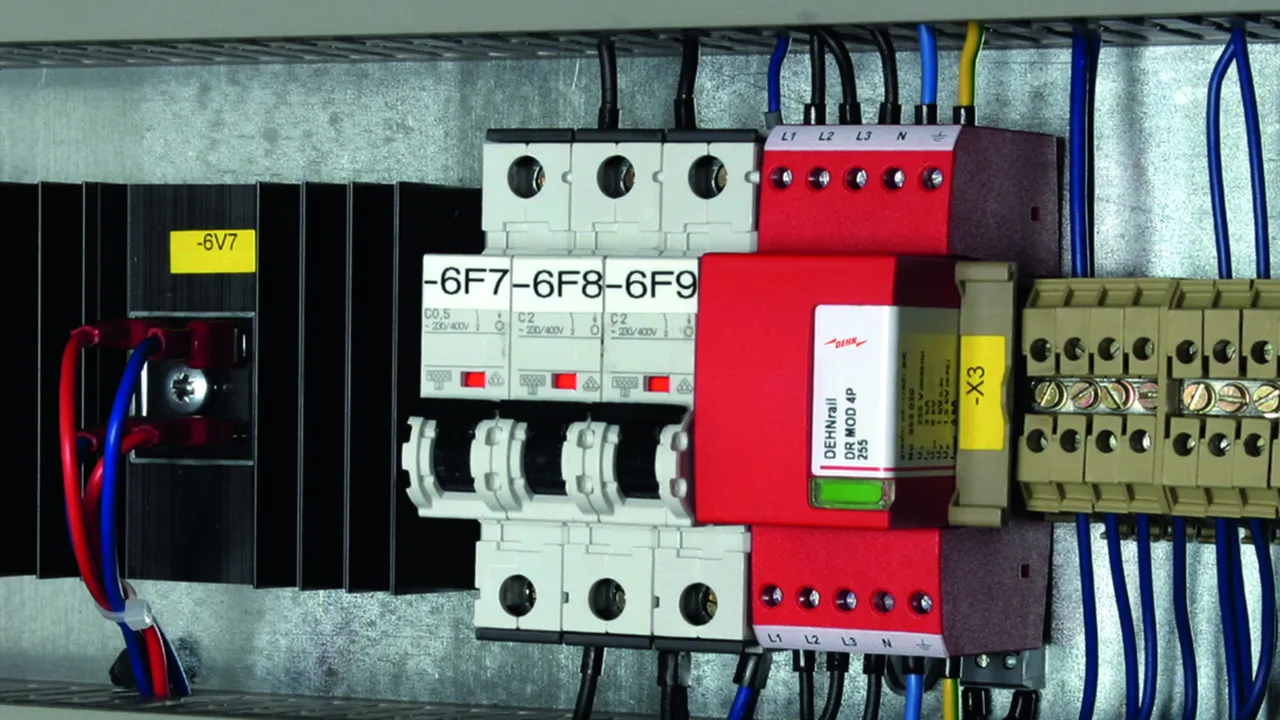

DEHNrail modular, flerpolet

4-polet overspændingsafleder bestående af en basisdel og et stikbart beskyttelsesmodul
Høj afledeevne med effektiv zinkoxidvaristor hhv. gnistgab
Koordinerbar med andre afledere i Red/Line-produktserien
Funktions-/fejlvisning ved grøn/rød markering i inspektionsruden
Beskyttelsesmoduler skiftes let uden værktøj ved at trykke på beskyttelsesmodulets udløseknapper
Mærkestrøm op til 25 A
Vibrations- og stødtestet efter EN 600068-2

详情

DEHNrail M 4P ... (FM)

4-polet overspændingsafleder bestående af en basisdel og et stikbart beskyttelsesmodul til 230 / 400 V-systemer; FM-version med potentialfri fjernmeldekontakt.

2 产品

货号 953400 DR M 4P 255

全球贸易项目代码 4013364115767, 海关HS编码: 85363030, 总重: 168.20 g, 包装单位: 1.00 Pakkestørrelse

前代产品


附加信息

CAD文件

Overspændingsafleder DEHNrail M 4P 255
Firpolet, modulær, stikbar overspændingsafleder
til beskyttelse af industrielektronikkens terminaler
Bredde 2TE, fejlvisning
Afleder type 3 iht. EN 61643-11
Maks. driftsspænding 255/440 V AC
Samlet afledningsstødstrøm: 8 kA
Beskyttelsesniveau (L-N): <= 1 kV
Maks. overstrømsbeskyttelse på netsiden:
25 A gG eller B 25 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DR M 4P 255
artikelnr.: 953400
eller tilsvarende

认证

技术参数

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Afledermærkespænding AC (U_C )	255 / 440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Max. for-sikring	25 A gG eller B 25 A
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	255 / 440 V (50 / 60 Hz)
Mærkelaststrøm AC (I_L )	25 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Kombineret stød (U_OC )	6 kV
Kombineret stød [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG eller B 25 A
Kortslutningsbæreevne ved overstrømsbeskyttelse med 25 A gL/gG på netsiden (I_SCCR )	6 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm²flertrådet / 2,5 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kaplingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 TE, DIN 43880
Godkendelser	KEMA, VDE

.产品已加入收藏夹。

进入收藏夹

商品953400加入购物车。

进入网上商店

货号 953405 DR M 4P 255 FM

全球贸易项目代码 4013364115774, 海关HS编码: 85363030, 总重: 171.90 g, 包装单位: 1.00 Pakkestørrelse

前代产品


附加信息

CAD文件

Overspændingsafleder DEHNrail M 4P 255 FM
Firpolet, modulær, stikbar overspændingsafleder
til beskyttelse af industrielektronikkens terminaler
Bredde 2TE, fejlvisning
med fjernmeldekontakt
Afleder type 3 iht. EN 61643-11
Maks. driftsspænding 255/440 V AC
Samlet afledningsstødstrøm: 8 kA
Beskyttelsesniveau (L-N): <= 1 kV
Maks. overstrømsbeskyttelse på netsiden:
25 A gG eller B 25 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DR M 4P 255 FM
artikelnr.: 953405
eller tilsvarende

认证

技术参数

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Afledermærkespænding AC (U_C )	255 / 440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Max. for-sikring	25 A gG eller B 25 A
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	255 / 440 V (50 / 60 Hz)
Mærkelaststrøm AC (I_L )	25 A
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Kombineret stød (U_OC )	6 kV
Kombineret stød [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	25 A gG eller B 25 A
Kortslutningsbæreevne ved overstrømsbeskyttelse med 25 A gL/gG på netsiden (I_SCCR )	6 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm²massiv / 2,5 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kaplingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 TE, DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

.产品已加入收藏夹。

进入收藏夹

商品953405加入购物车。

进入网上商店

DEHNrail M 4P SN1872 FM

4-polet overspændingsafleder bestående af en basisdel og et stikbart beskyttelsesmodul til 230 / 400 V-systemer; potentialfri fjernmeldekontakt. Kan anvendes i anlæg med for-sikring op til 32 A laststrøm.

1 产品

货号 953406 DR M 4P 255 SN1872 FM

全球贸易项目代码 4013364353060, 海关HS编码: 85363030, 总重: 171.90 g, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

Overspændingsafleder DEHNrail DR M 4P 255 SN1872 FM
Firpolet, modulær, stikbar overspændingsafleder
til beskyttelse af industrielektronikkens terminaler
Bredde 2TE, fejlvisning
med fjernmeldekontakt
Afleder type 3 iht. EN 61643-11
Maks. driftsspænding 255/440 V AC
Samlet afledningsstødstrøm: 8 kA
Beskyttelsesniveau (L-N): <= 1 kV
Maks. overstrømsbeskyttelse på netsiden:
32 A gG eller B 32 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DR M 4P 255 SN1872 FM
artikelnr.: 953406
eller tilsvarende

认证

技术参数

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Afledermærkespænding AC (U_C )	255 / 440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Max. for-sikring	32 A gG eller B 32 A
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	255 / 440 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L1+L2+L3+N-PE] (I_total )	8 kA
Kombineret stød (U_OC )	6 kV
Kombineret stød [L1+L2+L3+N-PE] (U_OC_total )	16 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1000 / ≤ 1500 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	32 A gG eller B 32 A
Kortslutningsbæreevne ved overstrømsbeskyttelse med 25 A gL/gG på netsiden (I_SCCR )	6 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakteristik	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – sikker udkobling
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	0,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	4 mm²massiv / 2,5 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kaplingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 TE, DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
