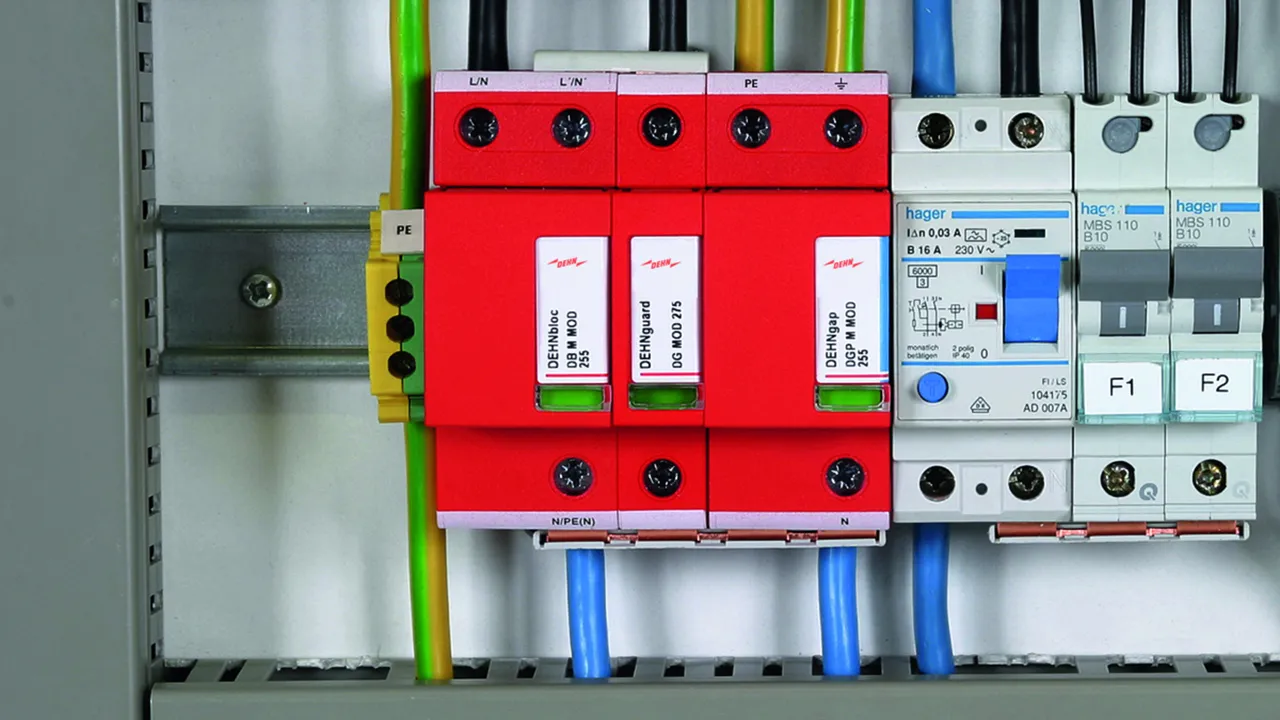

DEHNgap

Afledeevne op til 100 kA (10/350 µs)
Sumstrømsafleder, specielt designet til brug mellem nulleder (N) og beskyttelsesleder (PE) i "3+1"- og "1+1"-kobling i TT-systemer efter IEC60364-5-53
Slukkegnistgabsteknologi
Funktions-/fejlindikation ved grøn/rød markering i inspektionsruden

详情

DEHNgap M 255 (FM)

Enpolet, modulær, koordineret N-PE-lynstrømsafleder til U_C= 255 V, fås også med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

2 产品

货号 961101 DGP M 255

全球贸易项目代码 4013364118676, 海关HS编码: 85363030, 总重: 331.00 g, 包装单位: 1.00 Pakkestørrelse

前代产品


附加信息

CAD文件

fabrikat: DEHN
Type: DGP M 255
artikelnr.: 961101
eller tilsvarende

认证

技术参数

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Restspænding (U_P )	≤ 1,5 kV
Godkendelser	VDE, KEMA, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Specifik energi (W/R)	2,50 MJ/ohm
Restspænding (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	100 A_eff
Reaktionstid (t_A )	≤ 100 ns
Midlertidig overspænding (TOV) (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (N, PE, 9) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (N, PE) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (9) (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	VDE, KEMA, UL

.产品已加入收藏夹。

进入收藏夹

商品961101加入购物车。

进入网上商店

货号 961105 DGP M 255 FM

全球贸易项目代码 4013364118683, 海关HS编码: 85363030, 总重: 336.00 g, 包装单位: 1.00 Pakkestørrelse

前代产品


附加信息

CAD文件

Koordineret N-PE-lynstrømsafleder DEHNgap M 255 FM
Enpolet, modulær, stikbar, koordineret N-PE-lynstrøms-
Afleder, bredde 2TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
Fejlvisning
markering i rude
Lynimpulsstrøm (10/350): 100 kA
Restspænding: <= 1,5 kV
Følgestrømsslukkeevne: 100 Aeff ved 255 V vekselstrøm
TOV-modstand: 1200 V/200 ms
Energetisk koordination iht. DIN EN 62305-4
direkte til N-PE-afleder DEHNgap C S i Red/Line-serien

fabrikat: DEHN
Type: DGP M 255 FM
artikelnr.: 961105
eller tilsvarende

认证

技术参数

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Restspænding (U_P )	≤ 1,5 kV
Godkendelser	VDE, KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Specifik energi (W/R)	2,50 MJ/ohm
Restspænding (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	100 A_eff
Reaktionstid (t_A )	≤ 100 ns
Midlertidig overspænding (TOV) (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (N, PE, 9) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (N, PE) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (9) (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	VDE, KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Koblingsevne AC	250 V / 0,5 A
Koblingsevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit til FM-klemmer	max. 1,5 mm² massiv / fintrådet

.产品已加入收藏夹。

进入收藏夹

商品961105加入购物车。

进入网上商店

DEHNgap Maxi 1 255 S

Koordinerbar, 1-polet N-PE-lynstrømsafleder til samleskinner.

1 产品

货号 900050 DGPM 1 255 S

全球贸易项目代码 4013364107496, 海关HS编码: 85363090, 总重: 539.00 g, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

N-PE-lynstrømsafleder DEHNgap Maxi 1 255 S
Enpolet, koordineret N-PE-lynstrømsafleder
til industrielle samleskinnesystemer
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
Maks. driftsspænding 255 V AC
Restspænding: <= 2,5 kV (indeholder tilslutningsledning på 80 cm)
Lynimpulsstrøm (10/350): 100 kA
Følgestrømsslukkeevne: 100 Aeff
TOV-modstand: 1200 V/200 ms
Energikoordination DIN EN 62305-4
Afleder i Red/Line-serien
Montering på N-samleskinne min. 35 mm2
Monteringsmål (B x H x D): (72 x 89 x 100) mm

fabrikat: DEHN
Type: DGPM 1 255 S
artikelnr.: 900050
eller tilsvarende

认证

技术参数

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Restspænding (U_P )	≤ 2,5 kV (80 cm tilslutningskabel inkluderet)
Driftstilstandsovervågning	Via DEHNsignal DSI E 3

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Specifik energi (W/R)	2,50 MJ/ohm
Restspænding (U_P )	≤ 2,5 kV (80 cm tilslutningskabel inkluderet)
Følgestrømsslukkeevne AC (I_fi )	100 A_eff
Reaktionstid (t_A )	≤ 100 ns
Midlertidig overspænding (TOV) (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Antal porte	1
Montage på	N-samleskinne, min. 35 mm²
Tilslutning	Via kabelsko, min. 35 mm² / max. 50 mm²
Driftstilstandsovervågning	Via DEHNsignal DSI E 3
Tilslutning til DSI E 3 (S) (min.)	1 mm²massiv / fintrådet
Tilslutning til DSI E 3 (S) (max.)	2,5 mm²massiv / fintrådet
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Indbygningsmål (B x H x D)	72 x 89 x 100 mm

.产品已加入收藏夹。

进入收藏夹

商品900050加入购物车。

进入网上商店

DEHNgap Maxi 1 255 (FM)

Koordinerbar, 1-polet N-PE-lynstrømsafleder; FM-udgave med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

2 产品

货号 961180 DGPM 1 255

全球贸易项目代码 4013364157323, 海关HS编码: 85363090, 总重: 460.00 g, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

N-PE-lynstrømsafleder DEHNgap Maxi 1 255
Koordineret N-PE-lynstrømsafleder, bredde 2TE
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
Fejlvisning
Lynimpulsstrøm (10/350): 100 kA
Restspænding: <= 1,5 kV
Følgestrømsslukkeevne: 100 Aeff ved 255 V vekselstrøm
TOV-modstand: 1200 V/200 ms

fabrikat: DEHN
Type: DGPM 1 255
artikelnr.: 961180
eller tilsvarende

认证

技术参数

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Restspænding (U_P )	≤ 1,5 kV
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Specifik energi (W/R)	2,50 MJ/ohm
Restspænding (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	100 A_eff
Reaktionstid (t_A )	≤ 100 ns
Midlertidig overspænding (TOV) (U_T) – karakteristik	1200 V / 200 ms – bæreevne
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (N, PE, 9) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (N, PE) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA

.产品已加入收藏夹。

进入收藏夹

商品961180加入购物车。

进入网上商店

货号 961185 DGPM 1 255 FM

全球贸易项目代码 4013364157330, 海关HS编码: 85363090, 总重: 460.00 g, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

N-PE-lynstrømsafleder DEHNgap Maxi 1 255 FM
Koordineret N-PE-lynstrømsafleder, bredde 2TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
Fejlvisning
Lynimpulsstrøm (10/350): 100 kA
Restspænding: <= 1,5 kV
Følgestrømsslukkeevne: 100 Aeff ved 255 V vekselstrøm
TOV-modstand: 1200 V/200 ms

fabrikat: DEHN
Type: DGPM 1 255 FM
artikelnr.: 961185
eller tilsvarende

认证

技术参数

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Restspænding (U_P )	≤ 1,5 kV
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Specifik energi (W/R)	2,50 MJ/ohm
Restspænding (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	100 A_eff
Reaktionstid (t_A )	≤ 100 ns
Midlertidig overspænding (TOV) (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (N, PE, 9) (min.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (N, PE) (max.)	50 mm² flertrådet / 35 mm² fintrådet
Tilslutningstværsnit (9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Koblingsevne AC	250 V / 0,5 A
Koblingsevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit til FM-klemmer	max. 1,5 mm² massiv / fintrådet

.产品已加入收藏夹。

进入收藏夹

商品961185加入购物车。

进入网上商店

DEHNgap Maxi 440 (FM)

Koordinerbar, 1-polet N-PE-lynstrømsafleder; FM-udgave med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

2 产品

货号 961160 DGPM 440

全球贸易项目代码 4013364116290, 海关HS编码: 85363030, 总重: 415.00 g, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

N-PE-lynstrømsafleder DEHNgap Maxi 440
Koordineret N-PE-lynstrømsafleder, bredde 2TE
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
Fejlvisning
Lynimpulsstrøm (10/350): 100 kA
Restspænding: <= 2,5 kV
Følgestrømsslukkeevne: 100 Aeff ved 440 V vekselstrøm
TOV-modstand: 1200 V/200 ms

fabrikat: DEHN
Type: DGPM 440
artikelnr.: 961160
eller tilsvarende

技术参数

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Restspænding (U_P )	≤ 2,5 kV
Godkendelser	UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Specifik energi (W/R)	2,50 MJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Følgestrømsslukkeevne AC (I_fi )	100 A_eff
Reaktionstid (t_A )	≤ 100 ns
Midlertidig overspænding (TOV) (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (N, PE, 9) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (N, PE) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (9) (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL

.产品已加入收藏夹。

进入收藏夹

商品961160加入购物车。

进入网上商店

货号 961165 DGPM 440 FM

全球贸易项目代码 4013364116306, 海关HS编码: 85363030, 总重: 418.00 g, 包装单位: 1.00 Pakkestørrelse


附加信息

CAD文件

N-PE-lynstrømsafleder DEHNgap Maxi 440 FM
Koordineret N-PE-lynstrømsafleder, bredde 2TE
med fjernmeldekontakt
Afleder type 1 iht. EN 61643-11
RADAX-flow-gnistgabteknologi
Fejlvisning
Lynimpulsstrøm (10/350): 100 kA
Restspænding: <= 2,5 kV
Følgestrømsslukkeevne: 100 Aeff ved 440 V vekselstrøm
TOV-modstand: 1200 V/200 ms

fabrikat: DEHN
Type: DGPM 440 FM
artikelnr.: 961165
eller tilsvarende

认证

技术参数

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Restspænding (U_P )	≤ 2,5 kV
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	440 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Specifik energi (W/R)	2,50 MJ/ohm
Restspænding (U_P )	≤ 2,5 kV
Følgestrømsslukkeevne AC (I_fi )	100 A_eff
Reaktionstid (t_A )	≤ 100 ns
Midlertidig overspænding (TOV) (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (N, PE, 9) (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (N, PE) (max.)	50 mm²flertrådet / 35 mm²fintrådet
Tilslutningstværsnit (9) (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	UL
FM-kontakt / kontaktform	Skiftekontakt
Koblingsevne AC	250 V / 0,5 A
Koblingsevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit til FM-klemmer	max. 1,5 mm² massiv / fintrådet

.产品已加入收藏夹。

进入收藏夹

商品961165加入购物车。

进入网上商店

DEHNgap H M 255

Modulær, 1-polet N-PE-lynstrømsafleder.

1 产品

货号 961102 DGPH M 255

全球贸易项目代码 4013364118690, 海关HS编码: 85363030, 总重: 300.00 g, 包装单位: 1.00 Pakkestørrelse

前代产品


附加信息

CAD文件

Modulær N-PE-lynstrømsafleder DEHNgap H M 255
Enpolet, modulær, stikbar, koordineret
N-PE-lynstrømsafleder, bredde 2TE
Afleder type 1 iht. EN 61643-11
Trykstyret-kapsel-slukkegnistgab
Lynimpulsstrøm (10/350): 100 kA
Beskyttelsesniveau: <= 4 kV
Følgestrømsslukkeevne: 100 Aeff ved 255 V vekselstrøm
TOV-modstand: 1200 V/200 ms
Energetisk koordination iht. DIN EN 62305-4
direkte til N-PE-afleder DEHNgap C S i Red/Line-serien

fabrikat: DEHN
Type: DGPH M 255
artikelnr.: 961102
eller tilsvarende

认证

技术参数

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Restspænding (U_P )	≤ 4 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 / klasse I
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) (I_imp )	100 kA
Specifik energi (W/R)	2,50 MJ/ohm
Restspænding (U_P )	≤ 4 kV
Følgestrømsslukkeevne AC (I_fi )	100 A_eff
Reaktionstid (t_A )	≤ 100 ns
Midlertidig overspænding (TOV) (U_T) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (parallelforbindelse) (T_UP )	-40 °C ... +80 °C
Driftstemperaturområde (serieforbindelse) (T_US )	-40 °C ... +60 °C
Antal porte	1
Tilslutningstværsnit (min.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	50 mm²flertrådet / 35 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880

.产品已加入收藏夹。

进入收藏夹

商品961102加入购物车。

进入网上商店

Results for products (0)

Results for content (0)

DEHNgap

详情
