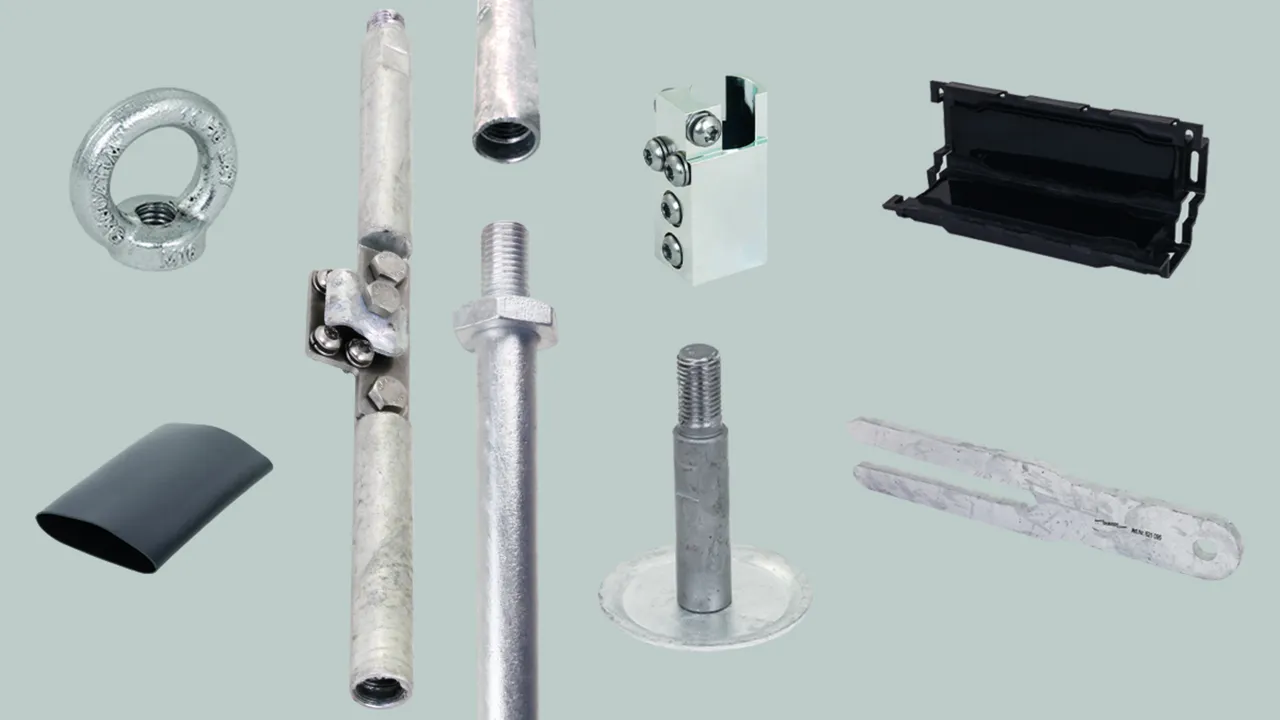

可螺接式深埋接地极

用于安装钻孔接地装置（深度可达 99 m）的完整系统，通过核心钻孔满足极低接地电阻的要求，例如管道应用中的 1-2 Ohm，或在无法打入深埋接地极的场合。 接地棒带 M16 内螺纹和外螺纹，符合 DIN EN 62561-2 要求。配有可悬挂于钻孔上的装置
  • 根据 DIN EN 62561-2 测试的系统
  • 可变接地极长度为 3.0 m /1.5 m 和 0.5 m，可使用钻孔起重机进行最佳安装
  • 通过快速连接和安装技术节省时间
  • 提供丰富的配件，用于安装、密封和连接，例如连接到耦合控压装置

入门套件

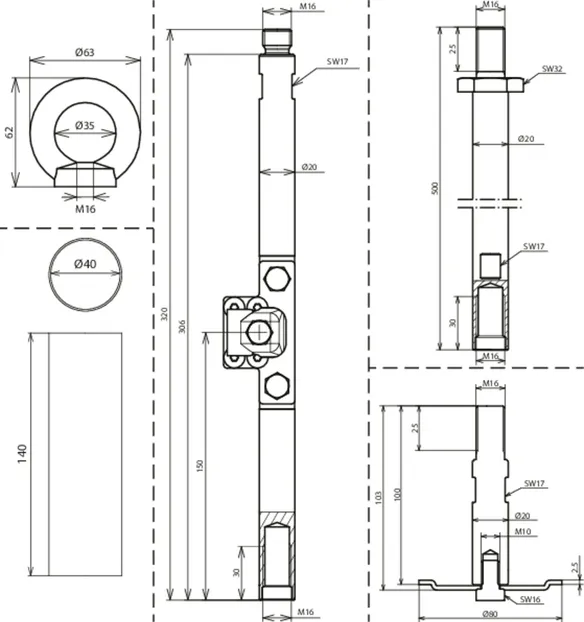

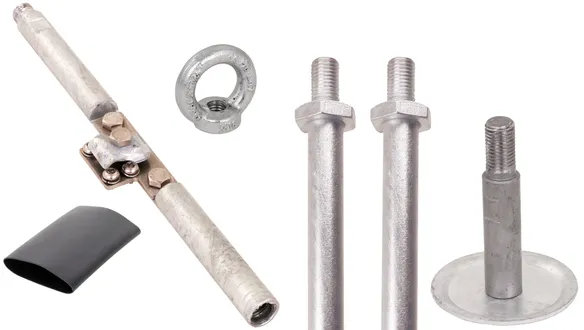

可螺接式深埋接地极入门套件

每个钻孔使用 1 次，包含：
1 个连接件 L 320 mm（货号 621 092）
2 个可螺接式深埋接地极，长度 500 mm（货号 621 050）
1个带法兰板的底座，直径 80 mm（货号 621 091）
1 个 M16 环形螺母（货号 621 097）
1 个热缩套管，长度 140 mm（货号 621 096）

1 产品

货号 621090 SET STARTER KIT TE 20 M16 STTZN

全球贸易项目代码 4013364501133, 海关HS编码: 853890, 总重: 4.24 kg, 包装单位: 1.00 件


附加信息

可螺接式深埋接地极入门套件，
入门套件，镀锌钢，带 M16 螺纹，直径 20 mm
1 个带连接板的连接件
1 个镀锌钢 M16 环形螺母
2 个 500 mm 中间件
1 个底座
1 个热缩套管
接地极材料: 镀锌钢
棒材长度: 500 mm
接地极直径: 20 mm

制造商： DEHN
型号: SET STARTER KIT TE 20 M16 STTZN
货号: 621090
其他类似产品



技术参数

接地极材料 镀锌钢
棒材长度 (l1) 500 mm
接地极直径 20 mm

.产品已加入收藏夹。

进入收藏夹

商品621090加入购物车。

进入网上商店

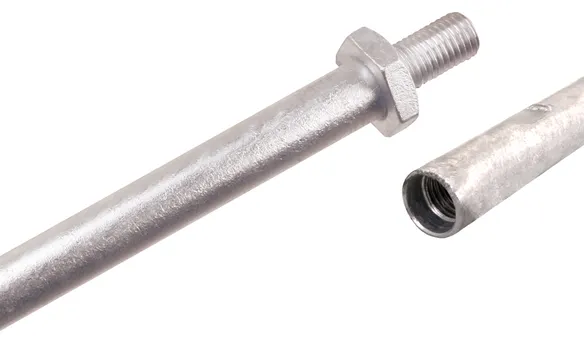

深埋接地极

可螺接式深埋接地极（镀锌钢），直径 20 mm，带 M16 螺纹，用于安装钻孔接地装置，例如在岩石地面或管道应用中。

3 产品

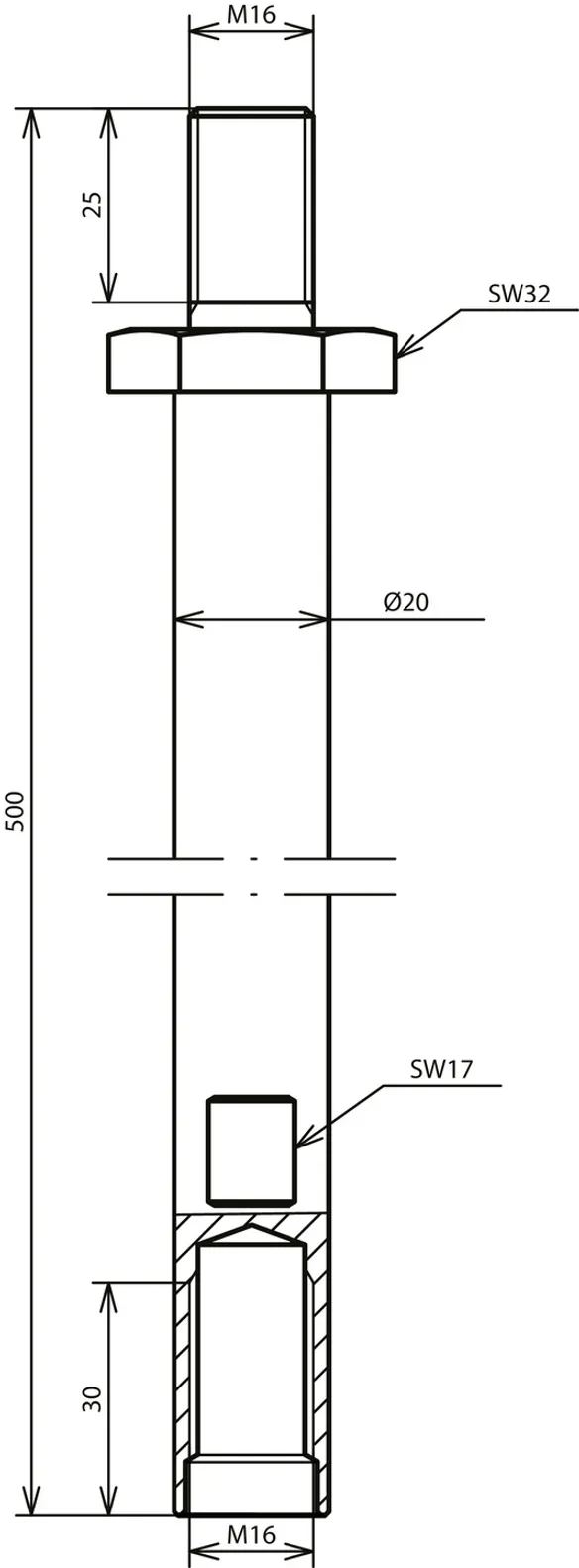

货号 621050 TE 20 500 M16 STTZN

全球贸易项目代码 4013364498976, 海关HS编码: 853890, 总重: 1.21 kg, 包装单位: 1.00 件


附加信息

可螺接式深埋接地极（镀锌钢）棒材长度 500mm，直径 20 mm
用于建造钻孔接地装置
的深埋接地极，例如在岩石地面
或管道应用中使用
接地极带 M16 内螺纹和外螺纹
符合以下要求：
DIN EN 62561-2 标准
配有可悬挂于
钻孔上的装置
材料: 镀锌钢
棒材长度: 500 mm
接地极直径: 20 mm
螺纹: M16
雷电流承载能力 (10/350 µs): 100 kA
短路电流 (AC 50 Hz / DC): 7.4 kA
测试标准: DIN EN 62561-2 标准

制造商： DEHN
型号: TE 20 500 M16 STTZN
货号: 621050
其他类似产品

认证



技术参数

材料 镀锌钢
棒材长度 (l1) 500 mm
接地极直径 20 mm
螺纹 M16
雷电流承载能力 (10/350 µs) (Iimp ) 100 kA
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7.4 kA
测试标准 DIN EN 62561-2 标准

.产品已加入收藏夹。

进入收藏夹

商品621050加入购物车。

进入网上商店

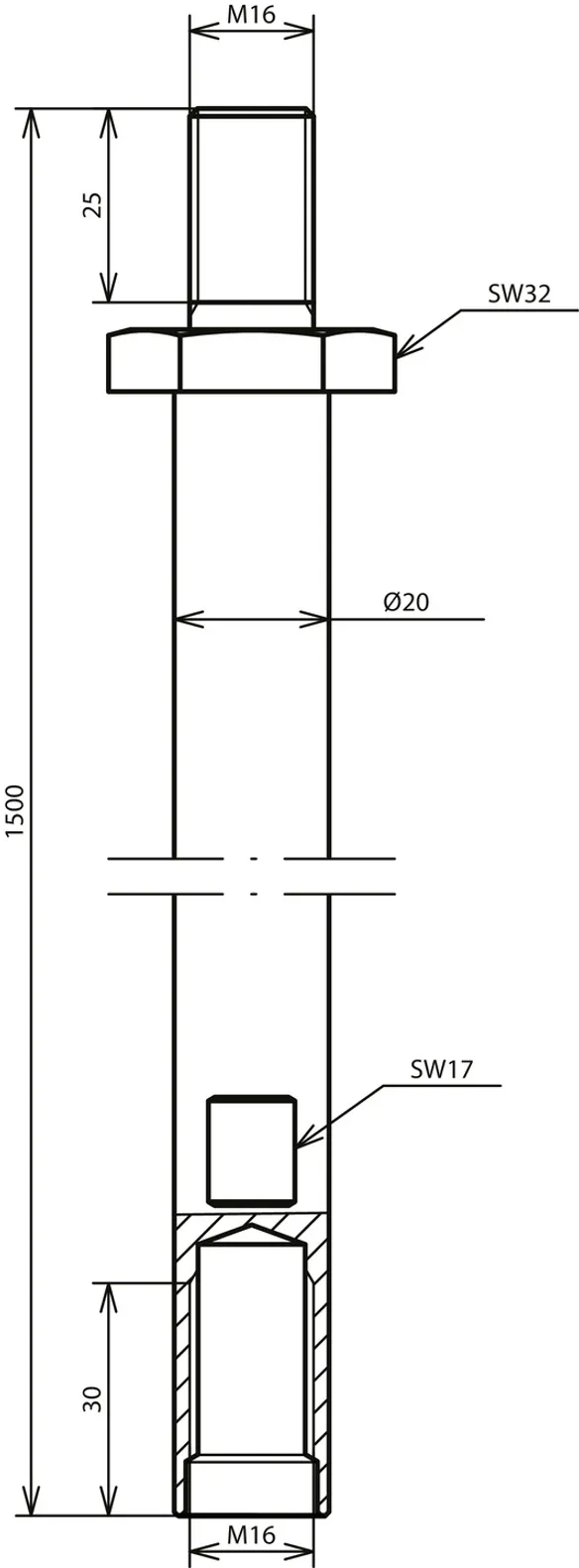

货号 621150 TE 20 1500 M16 STTZN

全球贸易项目代码 4013364499065, 海关HS编码: 853890, 总重: 3.66 kg, 包装单位: 6.00 件


附加信息

可螺接式深埋接地极（镀锌钢）棒材长度 1500mm，直径 20 mm
用于建造钻孔接地装置
的深埋接地极，例如在岩石地面
或管道应用中使用
接地极带 M16 内螺纹和外螺纹
符合以下要求：
DIN EN 62561-2 标准
配有可悬挂于
钻孔上的装置
材料: 镀锌钢
棒材长度: 1500 mm
接地极直径: 20 mm
螺纹: M16
雷电流承载能力 (10/350 µs): 100 kA
短路电流 (AC 50 Hz / DC): 7.4 kA
测试标准: DIN EN 62561-2 标准

制造商： DEHN
型号: TE 20 1500 M16 STTZN
货号: 621150
其他类似产品

认证



技术参数

材料 镀锌钢
棒材长度 (l1) 1500 mm
接地极直径 20 mm
螺纹 M16
雷电流承载能力 (10/350 µs) (Iimp ) 100 kA
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7.4 kA
测试标准 DIN EN 62561-2 标准

.产品已加入收藏夹。

进入收藏夹

商品621150加入购物车。

进入网上商店

货号 621300 TE 20 3000 M16 STTZN

全球贸易项目代码 4013364499089, 海关HS编码: 853890, 总重: 7.66 kg, 包装单位: 3.00 件


附加信息

可螺接式深埋接地极（镀锌钢）棒材长度 3000mm 直径 20 mm
用于建造钻孔接地装置
的深埋接地极，例如在岩石地面
或管道应用中使用
接地极带 M16 内螺纹和外螺纹
符合以下要求：
DIN EN 62561-2 标准
配有可悬挂于
钻孔上的装置
材料: 镀锌钢
棒材长度: 3000 mm
接地极直径: 20 mm
螺纹: M16
雷电流承载能力 (10/350 µs): 100 kA
短路电流 (AC 50 Hz / DC): 7.4 kA
测试标准: DIN EN 62561-2 标准

制造商： DEHN
型号: TE 20 3000 M16 STTZN
货号: 621300
其他类似产品

认证



技术参数

材料 镀锌钢
棒材长度 (l1) 3000 mm
接地极直径 20 mm
螺纹 M16
雷电流承载能力 (10/350 µs) (Iimp ) 100 kA
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7.4 kA
测试标准 DIN EN 62561-2 标准

.产品已加入收藏夹。

进入收藏夹

商品621300加入购物车。

进入网上商店

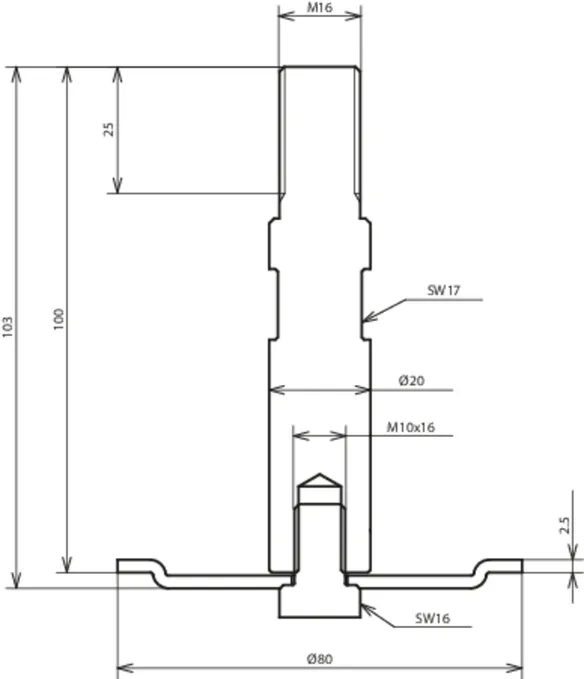

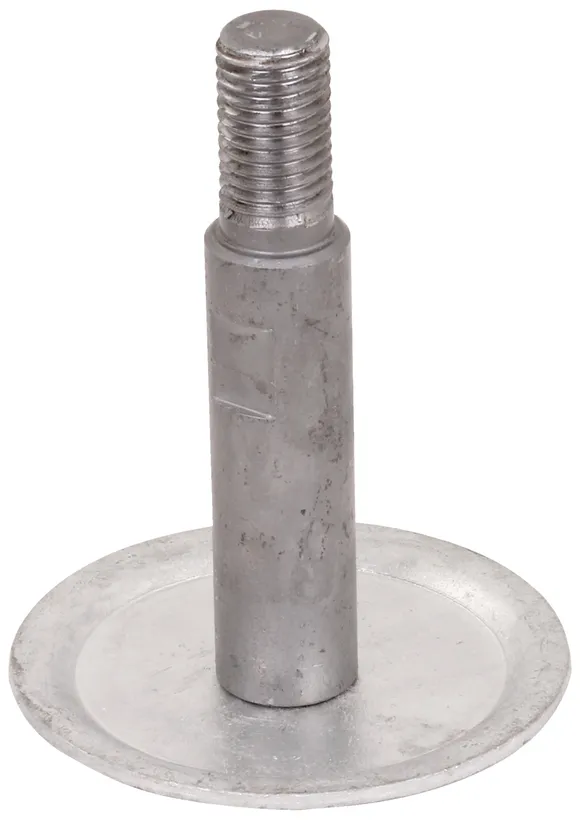

底座

带法兰板的底座，镀锌钢，直径 20 mm M16，可螺接在深埋接地极底部，防止因自身重量而下沉到土壤中。

1 产品

货号 621091 FS TE 20 100 M16 FP80 STTZN

全球贸易项目代码 4013364498945, 海关HS编码: 853890, 总重: 343.29 g, 包装单位: 1.00 件


附加信息

带法兰板的底座，镀锌钢，用于深埋接地极，可螺接，直径 20 mm
带法兰板的底座
可螺接式深埋接地极 镀锌钢
直径 20 mm 棒材长度 100 mm
可螺接在
深埋接地极底部，
防止因自身重量而下沉到
土壤中。
材料: 镀锌钢
棒材长度: 100 mm
接地极直径: 20 mm
板直径 Ø: 80 mm
螺纹: M16

制造商： DEHN
型号: FS TE 20 100 M16 FP80 STTZN
货号: 621091
其他类似产品



技术参数

材料 镀锌钢
棒材长度 (l1) 100 mm
接地极直径 20 mm
板直径 Ø 80 mm
螺纹 M16

.产品已加入收藏夹。

进入收藏夹

商品621091加入购物车。

进入网上商店

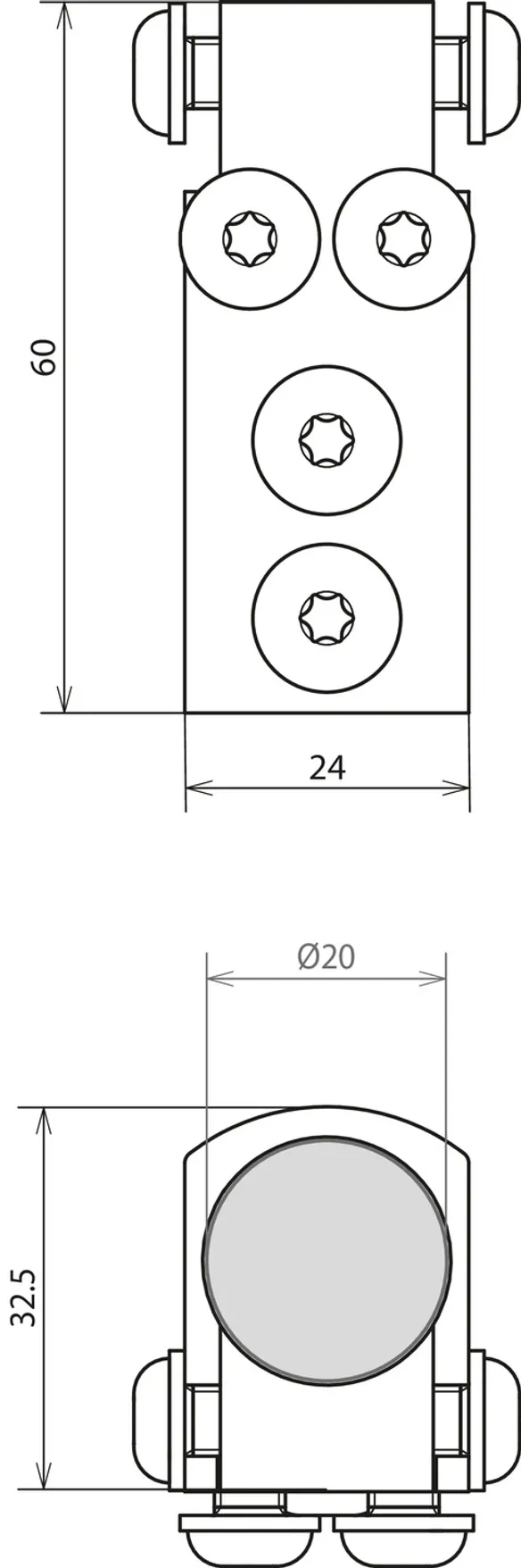

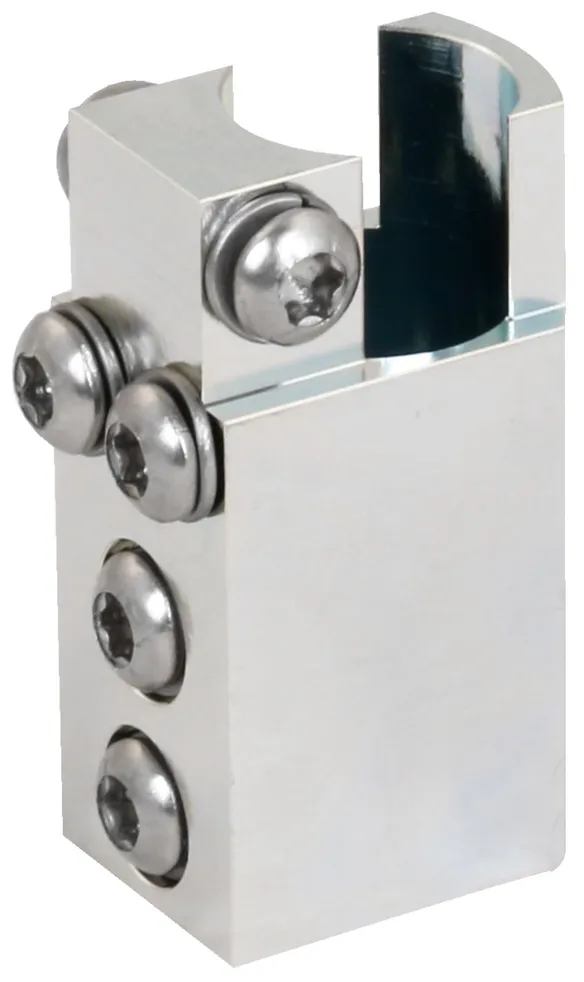

连接端子

用于直径 20 mm 深埋接地极的镀锌钢连接端子，带有 4 个通过 M6 螺钉连接电缆线鼻的接触点。

1 产品

货号 621094 AK TE 20 STGALZN

全球贸易项目代码 4013364500082, 海关HS编码: 853690, 总重: 186.22 g, 包装单位: 1.00 件


附加信息

用于直径 20 mm 深埋接地极的镀锌钢链接端子
连接端子带有
4 个接触点
用于电缆线鼻
可通过 M6 螺钉
夹具材料: 镀锌钢
接地极直径: 20 mm
螺钉: 6x M6 x 10 mm TX30 (4x 2.5 mm2 - 最大 16 mm2) [2 个接地极 / 4 个连接端子]
螺钉/弹簧垫圈材料: 不锈钢
最大持续电流负载 T最大=100 °C (VDE 0101-2): 125 A

制造商： DEHN
型号: AK TE 20 STGALZN
货号: 621094
其他类似产品



技术参数

夹具材料 镀锌钢
接地极直径 20 mm
螺钉 6x M6 x 10 mm lTX30 (4x 2.5 mm2 - 最大 16 mm2) [2 个接地极 / 4 个连接端子]
螺钉/弹簧垫圈材料 不锈钢
最大持续电流负载 T最大=100 °C (VDE 0101-2) 125 A

.产品已加入收藏夹。

进入收藏夹

商品621094加入购物车。

进入网上商店

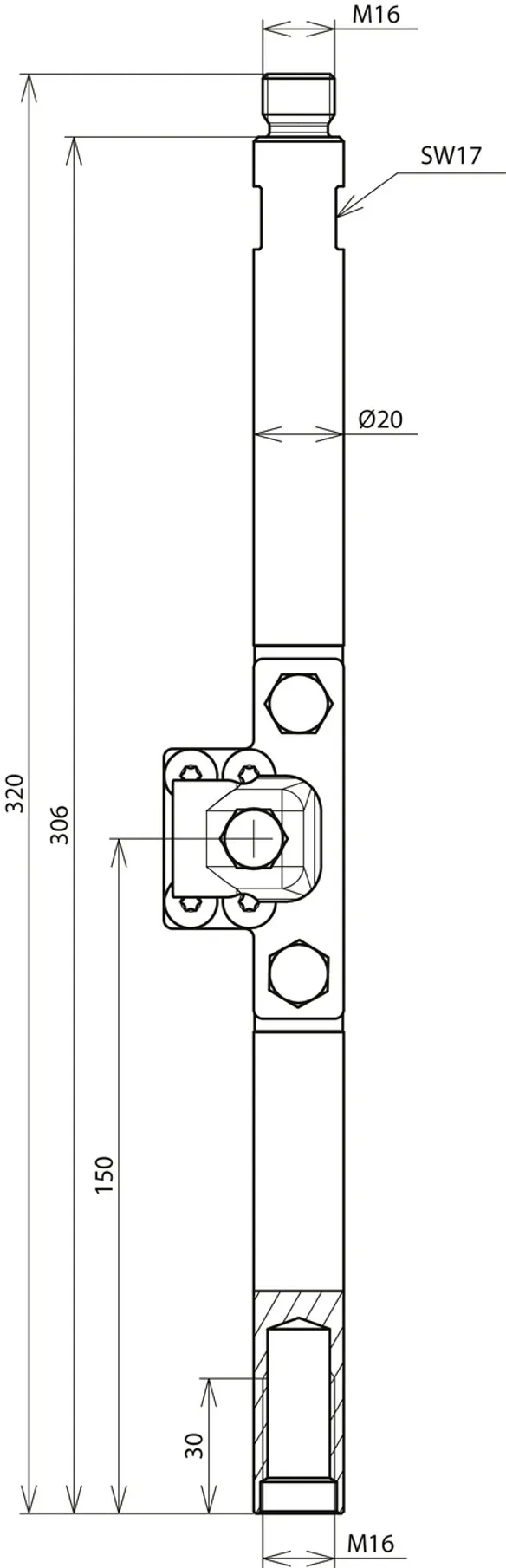

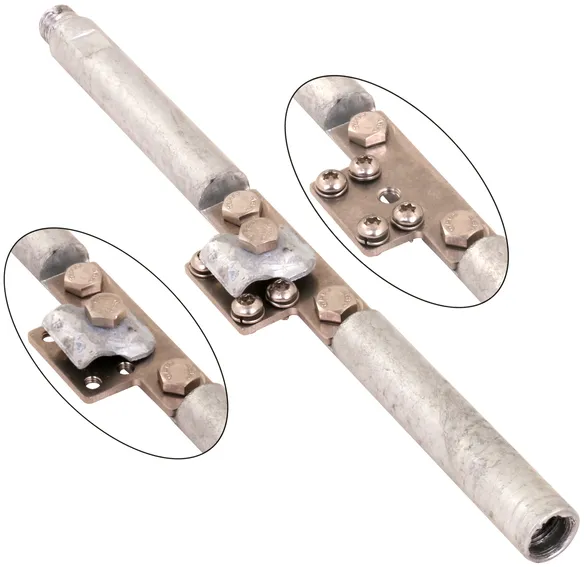

连接件

用于深埋接地极的螺接式连接件，材质为镀锌钢，直径 20 mm，棒材长度 320 mm，用于建立经检验的连接点，可螺接在接地极上。

1 产品

货号 621092 AS TE 20 320 M16 STTZN

全球贸易项目代码 4013364501140, 海关HS编码: 853890, 总重: 935.00 g, 包装单位: 1.00 件


附加信息

连接件，镀锌钢，用于深埋接地极，可螺接，直径 20 mm
深埋接地极连接件
可螺接，镀锌钢，直径 20 mm
棒材长度 320 mm
用于在深埋接地极上
建立经检验的连接点，
可螺接式深埋接地极
材料: 镀锌钢 不锈钢
棒材长度: 320 mm
接地极直径: 20 mm
螺纹: M16
连接: 4x M6 x 10 mm TX30 (4x 2.5 mm2 - 最大 16 mm2) 或 1x M8 x 20 mm SW13 (Ø6-10 mm)
雷电流承载能力 (10/350 µs): 100 kA
短路电流 (AC 50 Hz / DC): 5.3 kA (35 mm2，多股线）
最大持续电流负载 T最大=100 °C (VDE 0101-2): 125 A
测试标准: DIN EN 62561-1

制造商： DEHN
型号: AS TE 20 320 M16 STTZN
货号: 621092
其他类似产品

认证



技术参数

材料 镀锌钢 不锈钢
棒材长度 (l1) 320 mm
接地极直径 20 mm
螺纹 M16
连接 4x M6 x 10 mm lTX30 (4x 2.5 mm2 - 最大 16 mm2) 或 1x M8 x 20 mm iSW13 (Ø6-10 mm)
雷电流承载能力 (10/350 µs) (Iimp ) 100 kA
短路电流 (AC 50 Hz / DC) (0.2 s; ≤ 300 °C) 5.3 kA (35 mm2，多股线）
最大持续电流负载 T最大=100 °C (VDE 0101-2) 125 A
测试标准 DIN EN 62561-1

.产品已加入收藏夹。

进入收藏夹

商品621092加入购物车。

进入网上商店

配件

4 产品

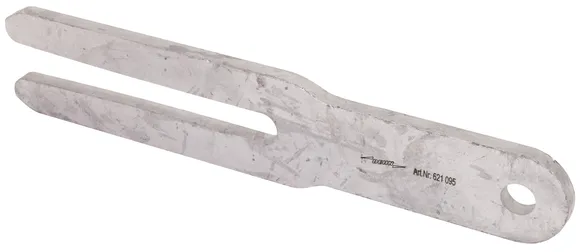

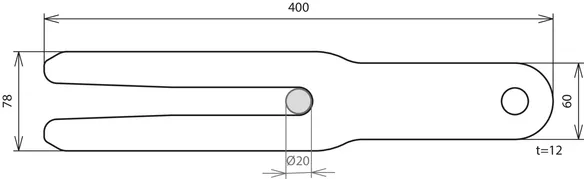

货号 621095 HG TE 20 STTZN

全球贸易项目代码 4013364499959, 海关HS编码: 853890, 总重: 2.35 kg, 包装单位: 1.00 件


附加信息

深埋接地极支撑叉（镀锌钢）
深埋接地极支撑叉用于将
深埋接地极以
螺接方式安全悬挂在
钻孔上方。
材料: 镀锌钢
尺寸: 400 x 78 x 12 mm
使用提示: 用于深埋接地极，可螺接，直径 20 mm
接地极最大静载荷: 99 m（大约 250 kg）

制造商： DEHN
型号: HG TE 20 STTZN
货号: 621095
其他类似产品



技术参数

材料 镀锌钢
尺寸 (长 x 宽 x 厚) 400 x 78 x 12 mm
使用提示 用于深埋接地极，可螺接，直径 20 mm
接地极最大静载荷 99 m（大约 250 kg）

.产品已加入收藏夹。

进入收藏夹

商品621095加入购物车。

进入网上商店

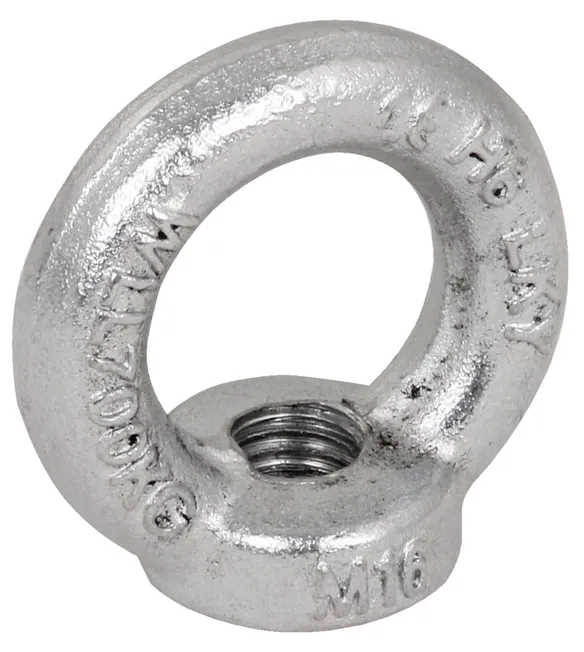

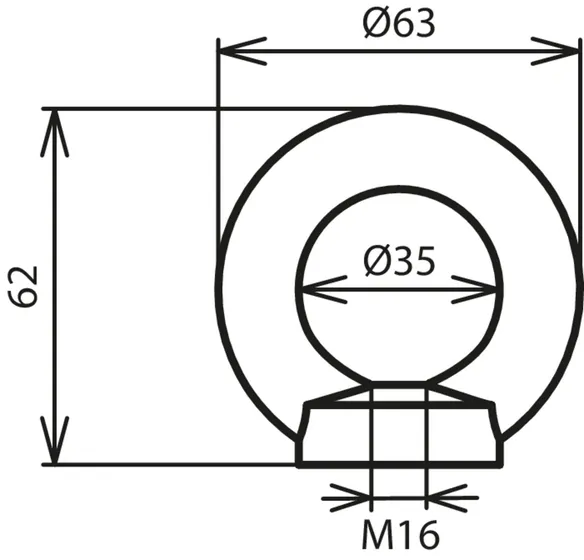

货号 621097 RM M16 STTZN

全球贸易项目代码 4013364502741, 海关HS编码: 731816, 总重: 236.21 g, 包装单位: 1.00 件


附加信息

环形螺母 M16 镀锌钢
材料: 镀锌钢（C15E）
外径: 63 mm
内径: 35 mm
高度: 62 mm
内螺纹: M16
轴向负载: 700 kg
测试标准: DIN 582

制造商： DEHN
型号: RM M16 STTZN
货号: 621097
其他类似产品



技术参数

材料 镀锌钢（C15E）
外径 63 mm
内径 35 mm
高度 62 mm
内螺纹 M16
轴向负载 (F 最大) 700 kg
测试标准 DIN 582

.产品已加入收藏夹。

进入收藏夹

商品621097加入购物车。

进入网上商店

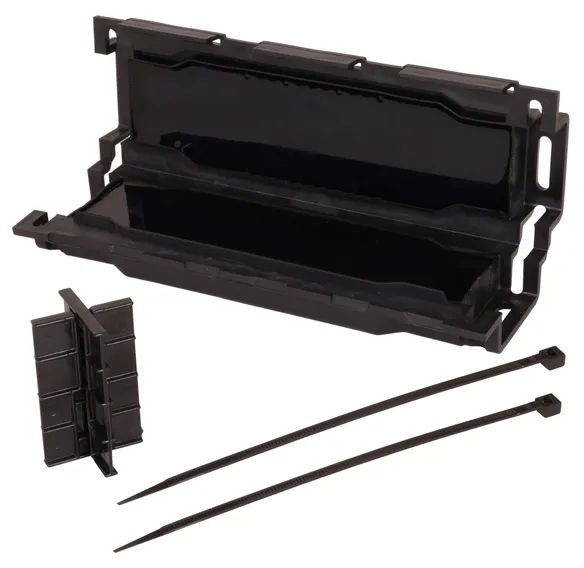

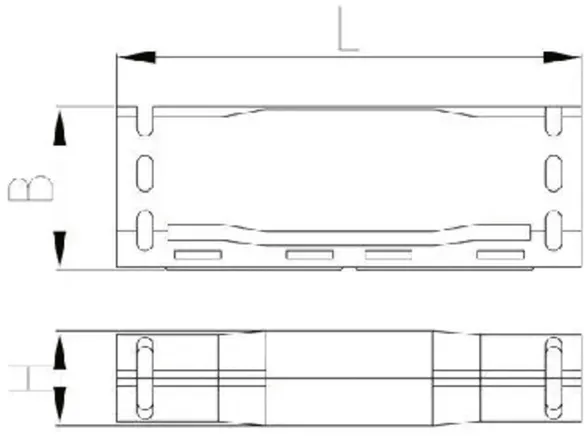

货号 621093 VM EASY 5 TE M16

全球贸易项目代码 4013364502383, 海关HS编码: 853690, 总重: 612.17 g, 包装单位: 1.00 件


附加信息

凝胶连接套管
用于可螺接式深埋接地极
用于长期保护
连接电缆，
防止进水或
受潮
应用：室内
（可在建筑物内和
电缆桥架上敷设）/
室外 / 土壤 /
水中（符合测试标准）
电压等级: U0/U (Um) 0.6/1 (1.2) kV
外部尺寸: 240 x 75 x 44 mm
内部尺寸: 约 130 x 45 x 34 mm
电缆直径: 19-28 mm
防护等级: IP 68
安装温度: -20 至 90 °C
测试标准: 已根据 EN 50393 标准进行了类型测试

制造商： DEHN
型号: VM EASY 5 TE M16
货号: 621093
其他类似产品

认证



技术参数

特点 连接器区域完全用凝胶密封。可再次接触并立即投入使用。阻燃、抗紫外线、抗冲击的模制塑料外壳。安装快速、简便、安全。
应用 土壤中 / 水中（根据测试标准）/ 室内（在建筑物内和电缆桥架上敷设）/ 室外
电压等级 U0/U (Um) 0.6/1 (1.2) kV
外部尺寸 (长 x 宽 x 高) 240 x 75 x 44 mm
内部尺寸 (长 x 宽 x 高) 约 130 x 45 x 34 mm
电缆直径 19-28 mm
防护等级 IP 68
安装温度 -20 至 90 °C
测试标准 已根据 EN 50393 标准进行了类型测试

.产品已加入收藏夹。

进入收藏夹

商品621093加入购物车。

进入网上商店

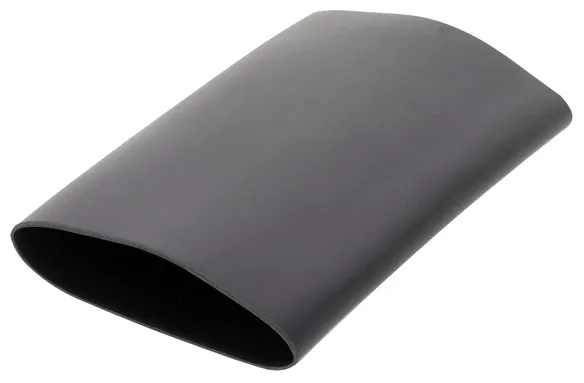

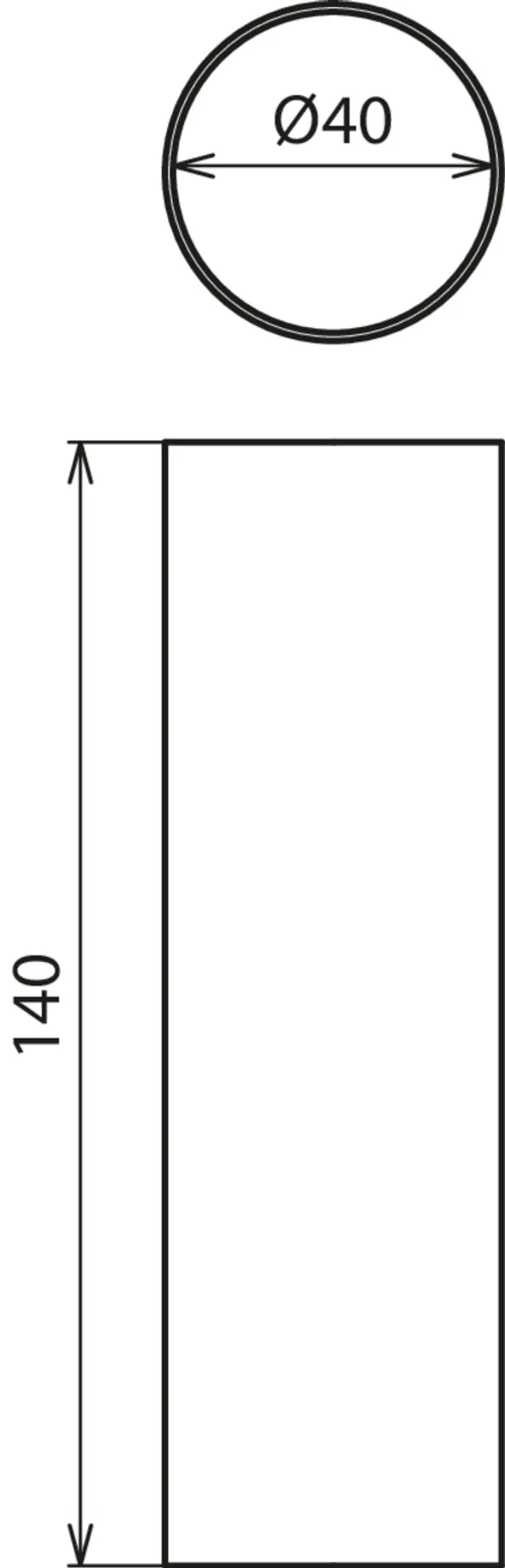

货号 621096 WSS KL D40 L140

全球贸易项目代码 4013364502734, 海关HS编码: 391732, 总重: 20.00 g, 包装单位: 1.00 件


附加信息

热缩套管
涂有粘合剂
材料: 薄壁、涂有粘合剂的交联 聚烯烃
长度: 140 mm
内径: 40 mm
颜色: 黑色
收缩率: 3:1 (40/13)
持续工作温度（外护套）: -55 °C ... +110 °C
收缩温度: 95 °C

制造商： DEHN
型号: WSS KL D40 L140
货号: 621096
其他类似产品



技术参数

材料 薄壁、涂有粘合剂的交联 聚烯烃
长度 (l) 140 mm
内径 (d) 40 mm
颜色 黑色
收缩率 3:1 (40/13)
持续工作温度（外护套） -55 °C ... +110 °C
收缩温度 95 °C

.产品已加入收藏夹。

进入收藏夹

商品621096加入购物车。

进入网上商店
