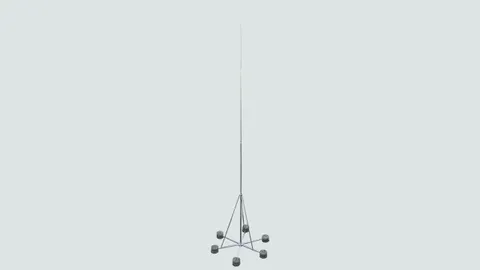

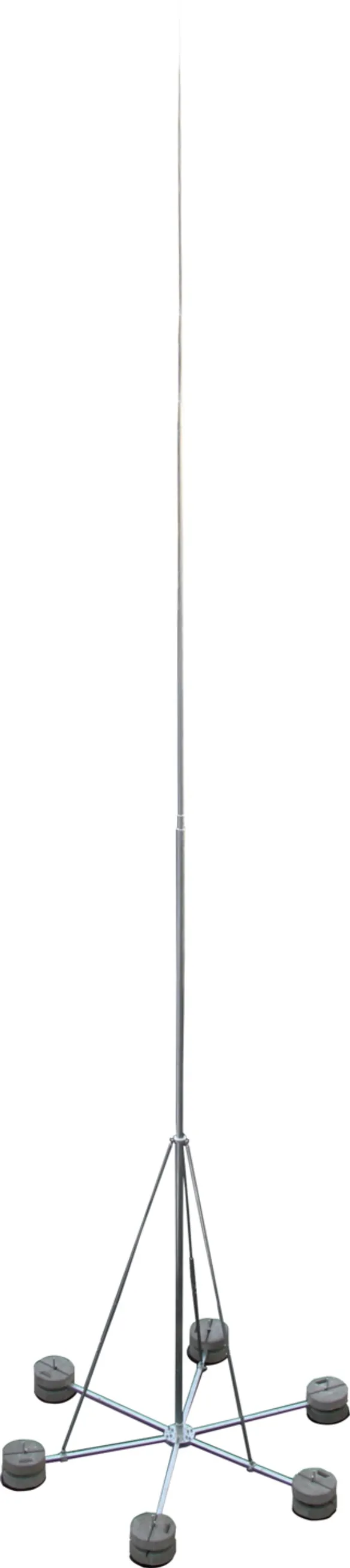

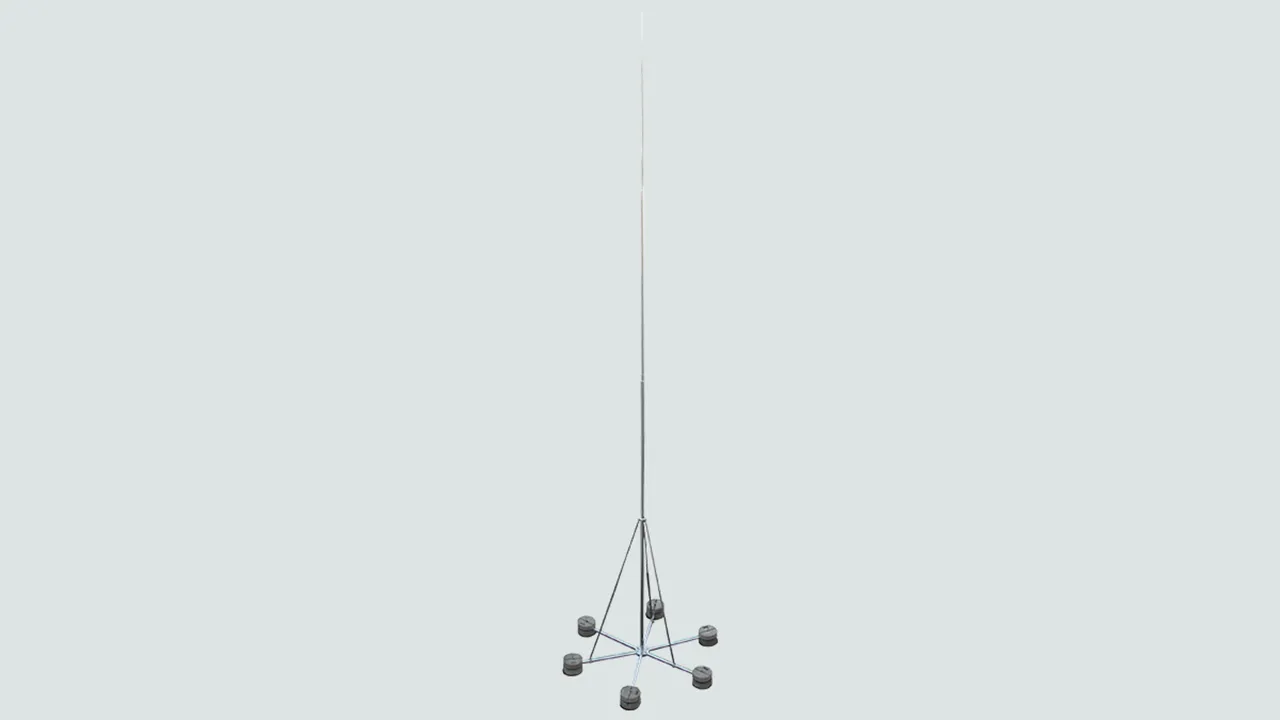

自支撑接闪针，高度10 m至11 m

自支撑接闪针，带铰链六脚架，用于保护大型屋顶设施，或装设在压实地面，无需敷设地基，可根据屋顶斜度调节倾斜角，最大10°。
混凝土底座（货号：102 010）和垫盘（货号：102 050）需要单独订购。

多段支撑管可套接，用螺栓进行固定。
运输长度约5000 mm。

组件：
接闪针由多段铝管组成
- 支撑管，管径 Ø60 x 5 mm，长度约5000 m。
- 支撑管，管径 Ø40 x 5 mm，长度约2500 m或3000 m。
- 接闪针，多段式，直径：Ø22 / 16 / 10 mm，长度约2500 m或3000 m。
- 双夹具，夹持圆导体直径：8-10 mm
- 六脚架，带固定楔的混凝土底座，包括铝支架20 x 20 x 2 mm

注意：必须考虑屋顶允许的最大载荷，并与建筑商确认。

高度可达10 m

1 产品

货号 105910 FS D60 10 10M AL SBS STTZN

全球贸易项目代码 4013364256941, 海关HS编码: 853890, 总重: 53.30 kg, 包装单位: 1.00 件


附加信息

自支撑接闪针高度 10 米
10 米自支撑接闪针，带可折叠的
六脚三角架
用于保护较大的屋顶结构
或安装在坚实的地面上，
无需地基工程。
适用坡度最大可达 10 度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 140 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
高度: 10000 mm
半径: 1200 mm
最大抗风能力，使用12块17 kg混凝土底座: 121 km/h
最大抗风能力，使用18块17 kg混凝土底座: 140 km/h
六脚架占地面积: 2900 x 2560 mm
六脚架材料: 镀锌钢 St/tZn
接闪杆/接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)
地面载荷，使用12块17 kg混凝土底座: 268 kg
地面载荷，使用18块17 kg混凝土底座: 370 kg

制造商： DEHN
型号: FS D60 10 10M AL SBS STTZN
货号: 105910
其他类似产品

认证



技术参数

高度 10000 mm
半径 1200 mm
最大抗风能力，使用12块17 kg混凝土底座 121 km/h
最大抗风能力，使用18块17 kg混凝土底座 140 km/h
六脚架占地面积 2900 x 2560 mm
六脚架材料 镀锌钢 St/tZn
接闪杆/接闪针材料 铝 Al
测试标准 EN 62561-(1+2)
地面载荷，使用12块17 kg混凝土底座 268 kg
地面载荷，使用18块17 kg混凝土底座 370 kg

.产品已加入收藏夹。

进入收藏夹

商品105910加入购物车。

进入网上商店

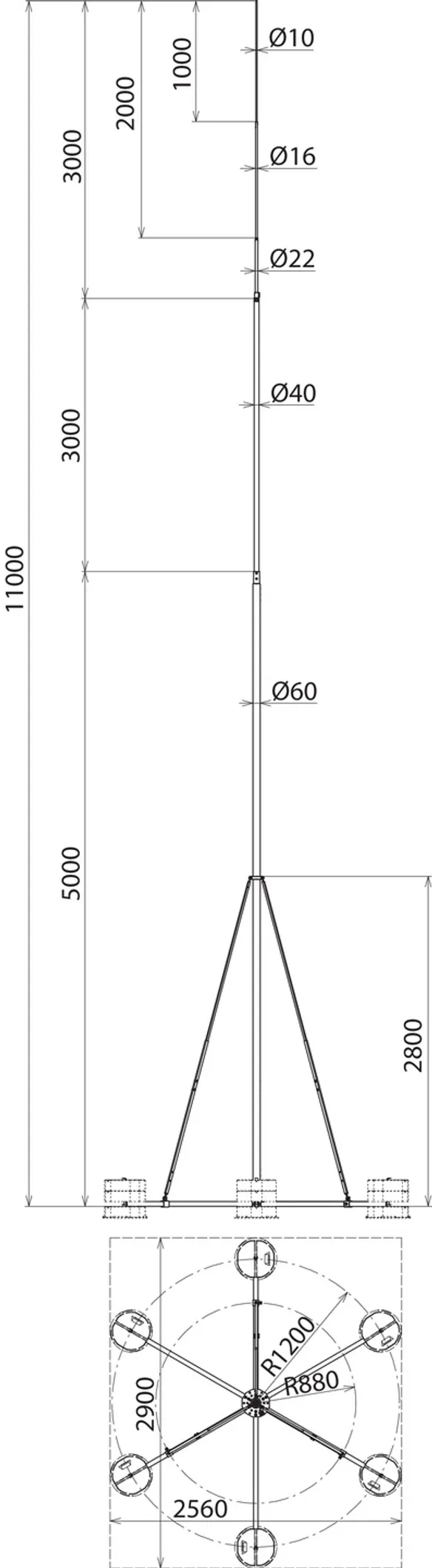

高度可达11 m

1 产品

货号 105911 FS D60 10 11M AL SBS STTZN

全球贸易项目代码 4013364256958, 海关HS编码: 853890, 总重: 54.40 kg, 包装单位: 1.00 件


附加信息

自支撑接闪针高度 11 米
11 米自支撑接闪针，带可折叠的
六脚三角架
用于保护较大的屋顶结构
或安装在坚实的地面上，
无需地基工程。
适用坡度最大可达 10 度。
接闪针的尺寸符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)，
最大抗风能力为 135 公里/小时。
可堆叠的混凝土底座（货号：102 010）和
底板（货号 102 050）必须单独订购。
高度: 11000 mm
半径: 1200 mm
最大抗风能力，使用12块17 kg混凝土底座: 112 km/h
最大抗风能力，使用18块17 kg混凝土底座: 135 km/h
六脚架占地面积: 2900 x 2560 mm
六脚架材料: 镀锌钢 St/tZn
接闪杆/接闪针材料: 铝 Al
测试标准: EN 62561-(1+2)
地面载荷，使用12块17 kg混凝土底座: 269 kg
地面载荷，使用18块17 kg混凝土底座: 371 kg

制造商： DEHN
型号: FS D60 10 11M AL SBS STTZN
货号: 105911
其他类似产品

认证



技术参数

高度 11000 mm
半径 1200 mm
最大抗风能力，使用12块17 kg混凝土底座 112 km/h
最大抗风能力，使用18块17 kg混凝土底座 135 km/h
六脚架占地面积 2900 x 2560 mm
六脚架材料 镀锌钢 St/tZn
接闪杆/接闪针材料 铝 Al
测试标准 EN 62561-(1+2)
地面载荷，使用12块17 kg混凝土底座 269 kg
地面载荷，使用18块17 kg混凝土底座 371 kg
