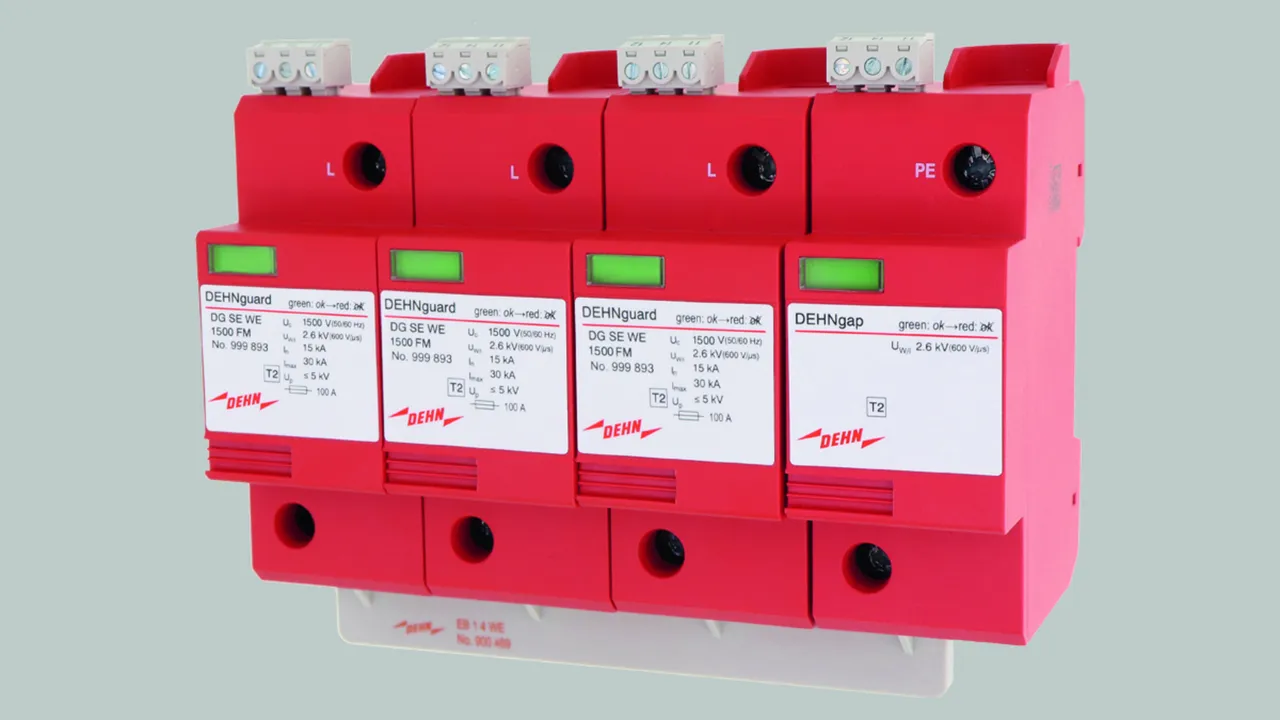

用于高标称电压系统的组合式SPD
:quality(98)/www.dehn.cn/store/f/42584761/HDVORSCHAU/999893_16-9_CN_Web.jpg)
:quality(98)/www.dehn.cn/store/f/42584761/HDVORSCHAU/999893_16-9_CN_Web.jpg)
- 大功率氧化锌压敏电阻带来高放电能力
- 凭借“动态热控制”脱扣器实现高监控可靠性
- 专为高系统电压而设计
- 抗电涌能力强

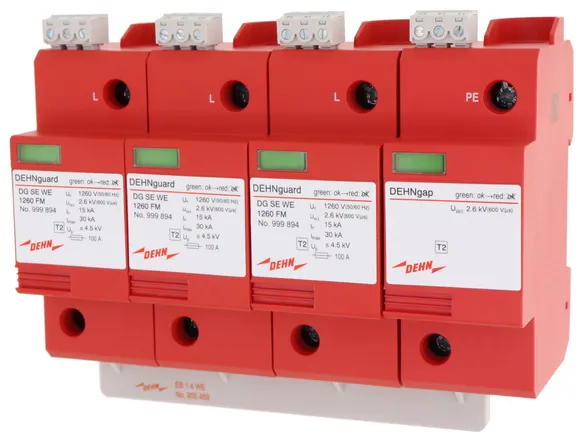

货号 999894 DG SE WE 1260 FM
全球贸易项目代码 6942299506617, 海关HS编码: , 总重: 747.50 g, 包装单位: 1.00 件
:quality(98)/www.dehn.cn/store/f/42584767/HDVORSCHAU/999894.jpg)
:quality(98)/www.dehn.cn/store/f/42584767/HDVORSCHAU/999894.jpg)
:quality(98)/www.dehn.cn/store/f/42584768/HDVORSCHAU/999894p.jpg)
:quality(98)/www.dehn.cn/store/f/42584768/HDVORSCHAU/999894p.jpg)
:quality(98)/www.dehn.cn/store/f/42584769/HDVORSCHAU/999894m_E.jpg)
:quality(98)/www.dehn.cn/store/f/42584769/HDVORSCHAU/999894m_E.jpg)
技术参数
| SPD测试方法参考 EN 61643-11 / IEC 61643-11 | 2级 / II级 |
| 与终端的能量协调性 (≤10m) | 2级+3级 |
| 标称交流电压 (UN ) | 1140 V (50 / 60 Hz) |
| 交流最大持续工作电压 (UC ) | 1260 V (50 / 60 Hz) |
| 标称放电电流 (8/20 μs) (In ) | 15 kA |
| 最大放电电流 (8/20 μs) (Imax ) | 30 kA |
| 电压保护水平 (Up ) | ≤ 4.5 kV |
| 最大后备熔丝（最大过电流保护） | 100 A aM |
| 最大后备熔丝时短路耐受能力 (ISCCR ) | 25 kArms |
| 过电压耐受能力 (UW/I) (du / dt=600 V / µs) | 2600 V |
| 过电压耐受能力 (UW/I) (du / dt=1600 V / µs) | 3000 V |
| 工作温度范围 (TU ) | -40 °C ... +80 °C |
| 工作状态/故障指示 | 绿 / 红 |
| 端口数 | 1 |
| 接线截面积 (最小) | 1.5 mm2 单股线/软线 |
| 接线截面积 (最长) | 35 mm2 多股线/25 mm2 软线 |
| 安装方式 | 35 mm DIN 轨，依据 EN 60715 |
| 外壳材质 | 红色热塑性材料， UL 94 V-0 |
| 安装地点 | 室内 |
| 防护等级 | IP 20 |

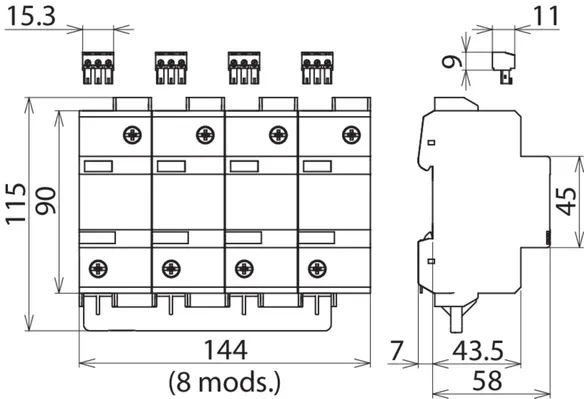

| 尺寸 | 8 模数，DIN 43880 |
| 遥信触点类型 | 浮动切换触点 |
| 交流负载能力 | 250 V / 0.5 A |
| 直流负载能力 | 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A |
| 遥信终端的横截面积 | 最大1.5 mm2 单股线/软线 |
货号 999893 DG SE WE 1500 FM
全球贸易项目代码 6942299506815, 海关HS编码: , 总重: 747.50 g, 包装单位: 1.00 件
:quality(98)/www.dehn.cn/store/f/42584781/HDVORSCHAU/999893.jpg)
:quality(98)/www.dehn.cn/store/f/42584781/HDVORSCHAU/999893.jpg)
:quality(98)/www.dehn.cn/store/f/42584782/HDVORSCHAU/999894p.jpg)
:quality(98)/www.dehn.cn/store/f/42584782/HDVORSCHAU/999894p.jpg)
:quality(98)/www.dehn.cn/store/f/42584783/HDVORSCHAU/999894m_E.jpg)
:quality(98)/www.dehn.cn/store/f/42584783/HDVORSCHAU/999894m_E.jpg)
技术参数
| SPD测试方法参考 EN 61643-11 / IEC 61643-11 | 2级 / II级 |
| 与终端的能量协调性 (≤10m) | 2级+3级 |
| 标称交流电压 (UN ) | 1380 V (50 / 60 Hz) |
| 交流最大持续工作电压 (UC ) | 1500 V (50 / 60 Hz) |
| 标称放电电流 (8/20 μs) (In ) | 15 kA |
| 最大放电电流 (8/20 μs) (Imax ) | 30 kA |
| 电压保护水平 (Up ) | ≤ 5.0 kV |
| 最大后备熔丝（最大过电流保护） | 100 A aM |
| 最大后备熔丝时短路耐受能力 (ISCCR ) | 25 kArms |
| 过电压耐受能力 (UW/I) (du / dt=600 V / µs) | 2600 V |
| 过电压耐受能力 (UW/I) (du / dt=1600 V / µs) | 3000 V |
| 工作温度范围 (TU ) | -40 °C ... +80 °C |
| 工作状态/故障指示 | 绿 / 红 |
| 端口数 | 1 |
| 接线截面积 (最小) | 1.5 mm2 单股线/软线 |
| 接线截面积 (最长) | 35 mm2 多股线/25 mm2 软线 |
| 安装方式 | 35 mm DIN 轨，依据 EN 60715 |
| 外壳材质 | 红色热塑性材料， UL 94 V-0 |
| 安装地点 | 室内 |
| 防护等级 | IP 20 |

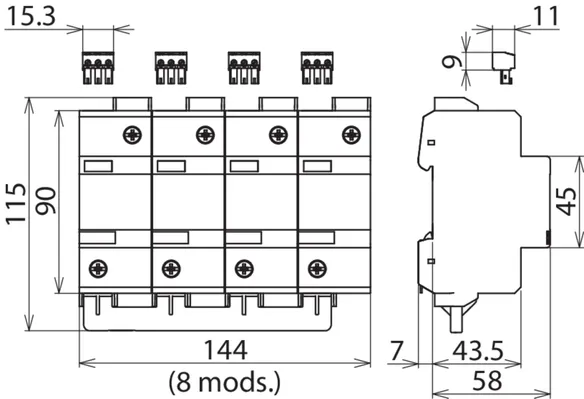

| 尺寸 | 8 模数，DIN 43880 |
| 遥信触点类型 | 浮动切换触点 |
| 交流负载能力 | 250 V / 0.5 A |
| 直流负载能力 | 250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A |
| 遥信终端的横截面积 | 最大1.5 mm2 单股线/软线 |
