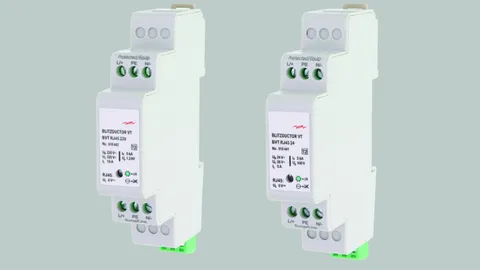

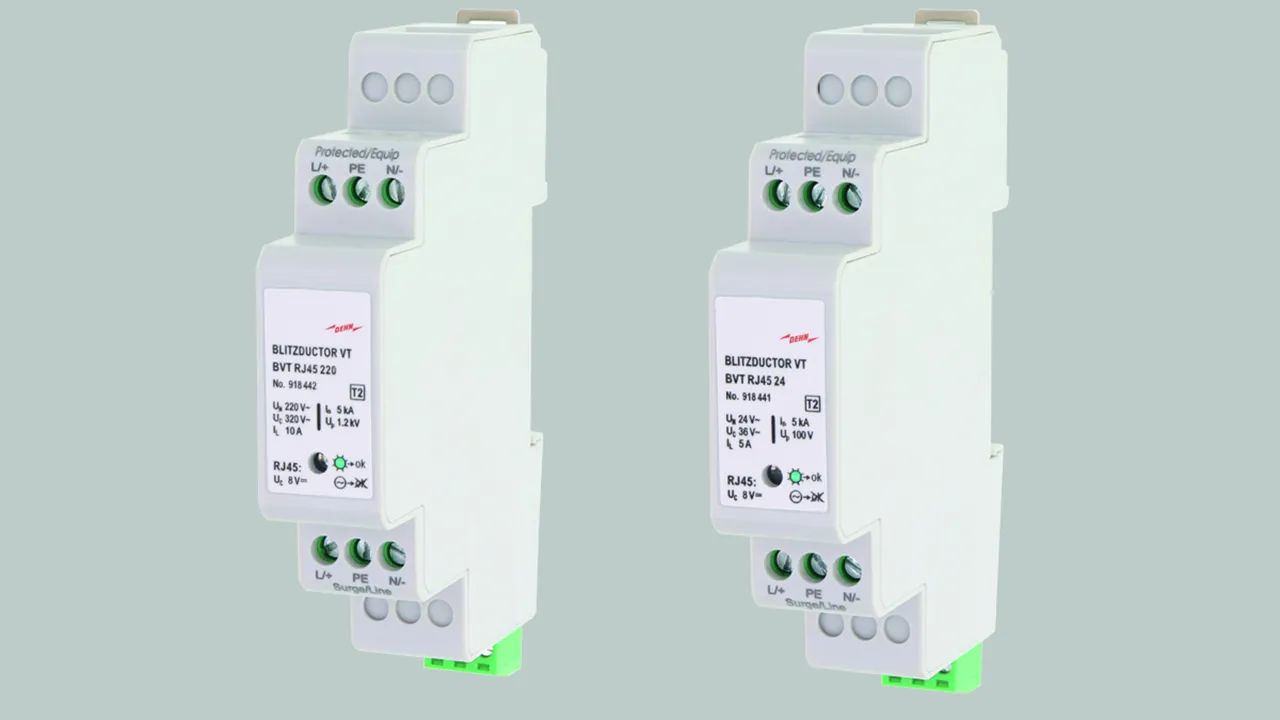

BLITZDUCTOR VT 2in1

二合一电涌保护器，用于 24V 或 220V 电源和 RJ45 接口，提供双重防雷保护

结构紧凑，节省安装空间：可轻松安装在狭小的空间内，例如监控摄像机内
通过 DIN 导轨接地
用于防雷分区方案 1 – 2 及后续分区方案。

BVT RJ45 24

该产品适用于带有 RJ45 接口和 24 V 电源的监控摄像机。符合各行业对视频监控系统中摄像机保护的要求。经济、省时的摄像机安装解决方案。出色的信号传输，专为 100 MBit 接口设计，集成 LED 状态显示和远程信号功能（电源端）。

1 产品

货号 918441 BVT RJ45 24

全球贸易项目代码 6942299505726, 海关HS编码: , 总重: 94.76 g, 包装单位: 1.00 件


附加信息

用于保护视频监控系统的紧凑型二合一电涌保护器
BLITZDUCTOR VT 系列紧凑型二合一电涌保护器
符合 IEC 61643-11 和 GB 18802.11、
IEC 61643-21 和 GB 18802.21 标准，并根据 IEC 61643-22
和 GB 18802.22 标准进行能量协调。
用于保护数据/视频接口 (RJ45)
和电源 (24 V AC/DC)
安装在 35 毫米 DIN 导轨上

电涌保护器等级：
类型 2/P2
数据/视频接口 2/P2 型
标称电压：
电源：24 V AC/DC
数据/视频：6 V DC
最大持续工作电压
电源：36 V AC/DC
数据/视频：8 V DC
标称电流
电源：5 A
每线的标称放电电流：(8/20):5 kA
总放电电流：(8/20):10 kA
截止频率：100 MHz
防护等级：IP 20

制造商： DEHN
型号: BVT RJ45 24
货号: 918441
其他类似产品

技术参数

数据端保护
SPD分类	Q
最大持续工作电压 (U_C )	8 V
D1 总雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流(8/20 μs) (I_n )	10 kA
电源侧保护
电涌保护器符合 GB/T 18802.11-2011 / IEC 61643-11 标准	2级 / II级
直流最大持续工作电压 (U_C )	36 V
交流最大持续工作电压 (U_C )	36 V
基本参数
认证	GB 测试报告

数据端保护
SPD分类	Q
标称电压 (U_N )	6 V
最大持续工作电压 (U_C )	8 V
标称电流 (I_L )	500 mA
D1 总雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 每线标称放电电流(8/20 μs) (I_n )	2.5 kA
C2 总标称放电电流(8/20 μs) (I_n )	10 kA
符号错误率（SER；根据 GB18802.21 标准进行测试）	≤ 1*10^-9
线-线电压保护水平In C1 (U_P )	≤ 35 V
线-PG 电压保护水平In C2 (U_P )	≤ 600 V
电压保护水平 1 kV (10/700 µs) (线-线) (U_p )	≤ 35 V
电压保护水平 1 kV (10/700 µs) (线-PG) (U_P )	≤ 150 V
截止频率 (线-线) (f_G )	100 MHz
接线方式（入/出）	RJ45 插座/ RJ45 插座
连接管脚	1/2 3/6
电源侧保护
电涌保护器符合 GB/T 18802.11-2011 / IEC 61643-11 标准	2级 / II级
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	36 V
交流最大持续工作电压 (U_C )	36 V
标称电流 (I_L )	5 A
标称放电电流 (8/20 μs) (I_n )	5 kA
最大放电电流 (8/20 μs) (I_max )	10 kA
电压保护水平 [L/N-PE] (U_P )	100 V
最大后备熔丝	25A gG
最大后备熔丝时短路耐受能力 (I_SCCR )	300 Arms
工作状态/故障指示	LED亮/LED灭
遥信触点类型	常闭触点
交流切换能力	250 V / 0.5 A
直流切换能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信端子截面积	最大1.5 mm² 单股线/软线
接线截面积 (最小)	0.5 mm² 单股线/软线
接线截面积 (最长)	2.5 mm² 单股线/软线
基本参数
工作温度范围 (T_U )	-40 °C ... +85 °C
安装方式	35 mm DIN 轨，依据 EN 60715
接地方式	DIN轨道 / 螺丝端子
外壳材质	灰色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20

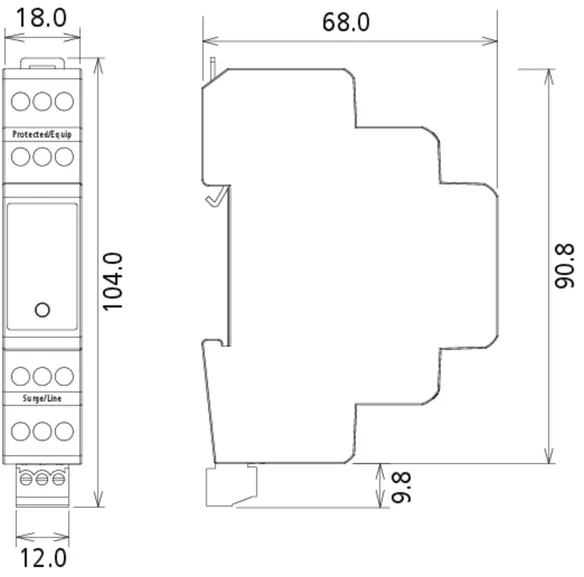

尺寸	1 模数，DIN 43880
认证	GB 测试报告

.产品已加入收藏夹。

进入收藏夹

商品918441加入购物车。

进入网上商店

BVT RJ45 220

为带 RJ45 接口 (100 MBit) 和 220 V 电源的以太网接口提供集成保护。
该产品系列适用于带 RJ45 接口和 220 V 电源的摄像机。符合各行业对视频监控系统中摄像机保护的要求。经济、省时的摄像机安装解决方案。出色的信号传输，专为 100 MBit 接口设计，集成 LED 状态显示和远程信号功能（电源端）。

1 产品

货号 918442 BVT RJ45 220

全球贸易项目代码 6942299505733, 海关HS编码: , 总重: 100.12 g, 包装单位: 1.00 件


附加信息

用于保护视频监控系统的紧凑型二合一电涌保护器
BLITZDUCTOR VT 系列紧凑型二合一电涌保护器

符合 IEC 61643-11 和 GB 18802.11、
IEC 61643-21 和 GB 18802.21 标准，并根据 IEC 61643-22
和 GB 18802.22 标准进行能量协调。
用于保护数据/视频接口 (RJ45)
和电源 (220 V)
安装在 35 毫米 DIN 导轨上

电涌保护器等级：
II 级
数据/视频接口 2/P2 型
标称电压：
电源：220 V
数据/视频：6 V DC
最大持续工作电压
电源：320 V
数据/视频：8 V DC
标称电流
电源：10 A
每线的标称放电电流：(8/20):5 kA
总放电电流：(8/20):10 kA
截止频率：100 MHz
防护等级：IP 20

制造商： DEHN
型号: BVT RJ45 220
货号: 918442
其他类似产品

技术参数

数据端保护
SPD分类	Q
最大持续工作电压 (U_C )	8 V
D1 总雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流(8/20 μs) (I_n )	10 kA
电源侧保护
电涌保护器符合 GB/T 18802.11-2011 / IEC 61643-11 标准	2级 / II级
交流最大持续工作电压 (U_C )	320 V
基本参数
认证	GB 测试报告

数据端保护
SPD分类	Q
标称电压 (U_N )	6 V
最大持续工作电压 (U_C )	8 V
标称电流 (I_L )	500 mA
D1 总雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 每线标称放电电流(8/20 μs) (I_n )	2.5 kA
C2 总标称放电电流(8/20 μs) (I_n )	10 kA
符号错误率（SER；根据 GB18802.21 标准进行测试）	≤ 1*10^-9
线-线电压保护水平In C1 (U_P )	≤ 35 V
线-PG 电压保护水平In C2 (U_P )	≤ 600 V
电压保护水平 1 kV (10/700 µs) (线-线) (U_p )	≤ 35 V
电压保护水平 1 kV (10/700 µs) (线-PG) (U_P )	≤ 150 V
截止频率 (线-线) (f_G )	100 MHz
接线方式（入/出）	RJ45 插座/ RJ45 插座
连接管脚	1/2 3/6
电源侧保护
电涌保护器符合 GB/T 18802.11-2011 / IEC 61643-11 标准	2级 / II级
标称交流电压 (U_N )	220 V
交流最大持续工作电压 (U_C )	320 V
标称电流 (I_L )	10 A
标称放电电流 (8/20 μs) (I_n )	5 kA
最大放电电流 (8/20 μs) (I_max )	10 kA
电压保护水平 [L/N-PE] (U_P )	1200 V
最大后备熔丝	25A gG
最大后备熔丝时短路耐受能力 (I_SCCR )	300 Arms
TOV 电压 [L-N] (U_T) – 特性	420 V / 120 min 耐受
TOV 电压 [L-PE] (U_T) – 特性	320 V / 120 min 耐受
工作状态/故障指示	LED亮/LED灭
遥信触点类型	常闭触点
交流切换能力	250 V / 0.5 A
直流切换能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信端子截面积	最大1.5 mm² 单股线/软线
接线截面积 (最小)	0.5 mm²单股线/软线
接线截面积 (最长)	2.5 mm²单股线/软线
基本参数
工作温度范围 (T_U )	-40 °C ... +85 °C
安装方式	35 mm DIN 轨，依据 EN 60715
接地方式	DIN轨道 / 螺丝端子
外壳材质	灰色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	1 模数，DIN 43880
认证	GB 测试报告
