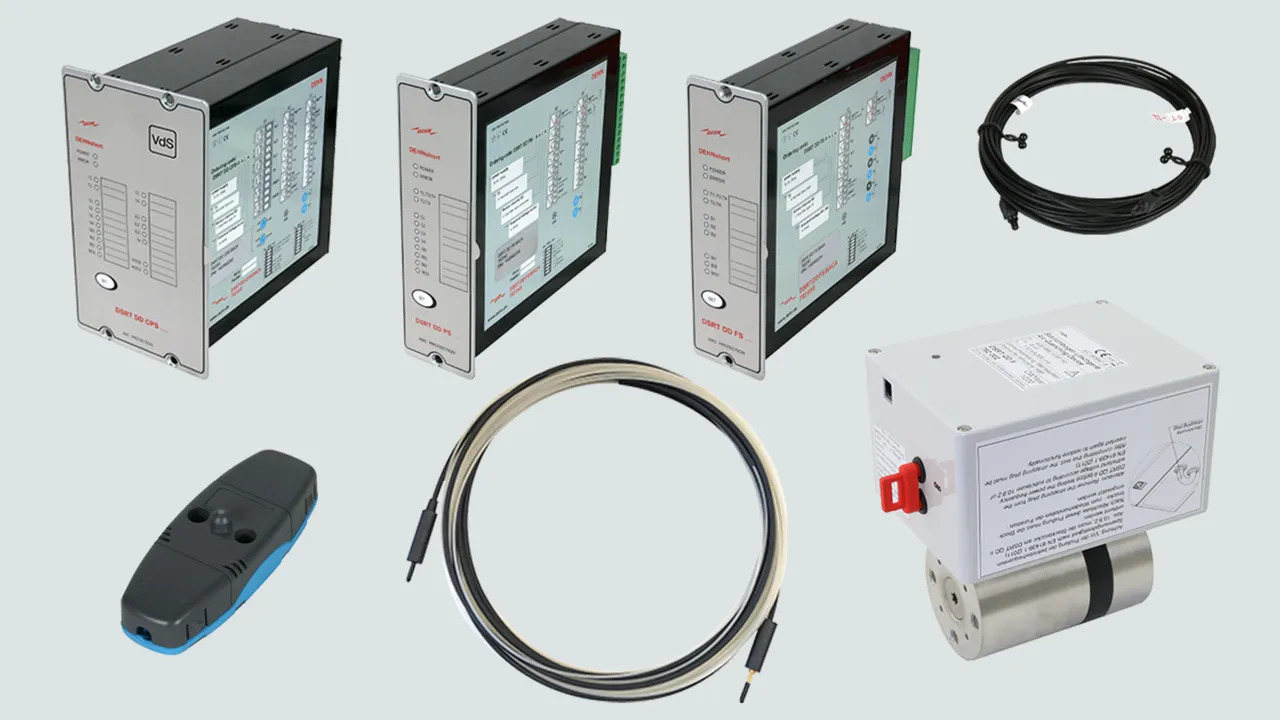

有源电弧故障保护系统 DEHNshort

  • 人员和设备防护符合 DIN EN 61439-2 标准，补充页1 (IEC/TR 61641 版3, 2014)
  • 依据 DIN EN 61439-2 标准的规定用于低压开关设备和控制设备，对此已经先按照 DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020) 标准进行了集成测试。
  • 提高设备可用性
  • 模块化系统结构
  • 在设备前侧提供系统状态信号

详情

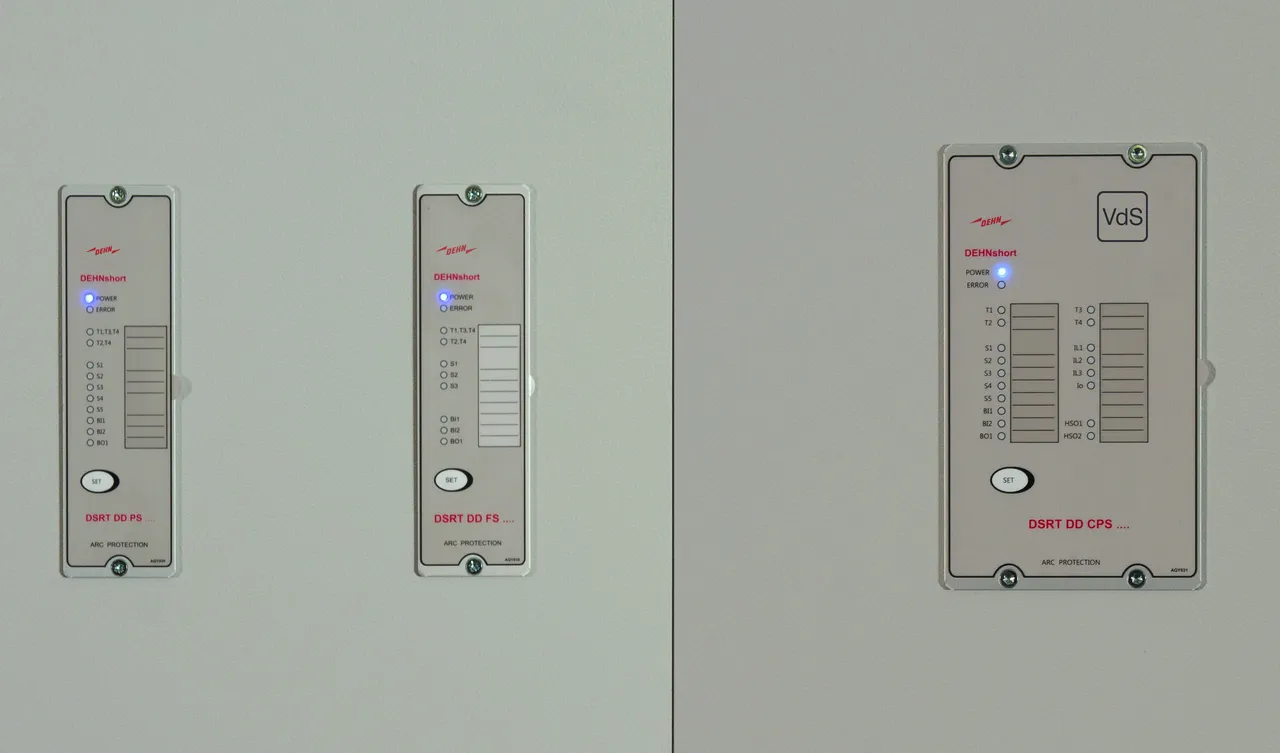

内置光传感器
lorem ipsum

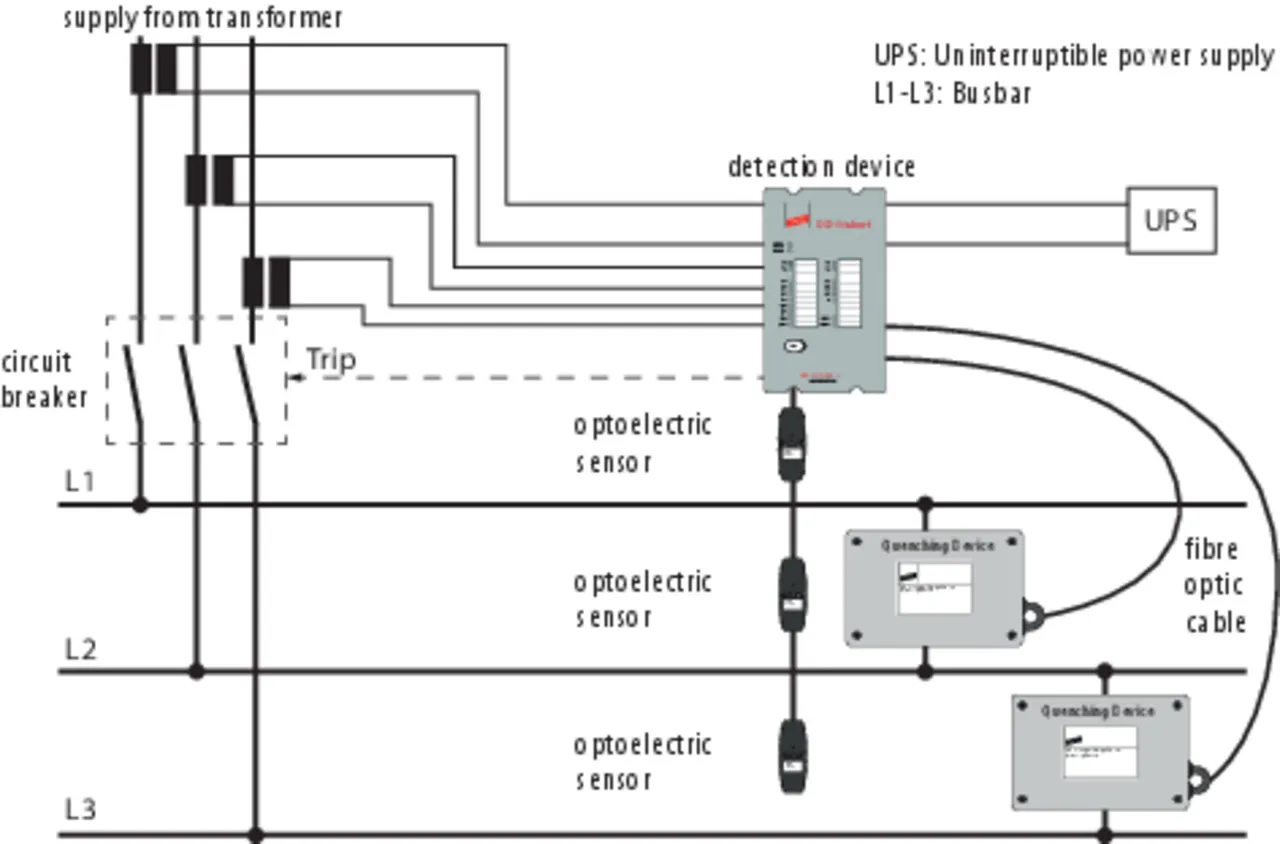

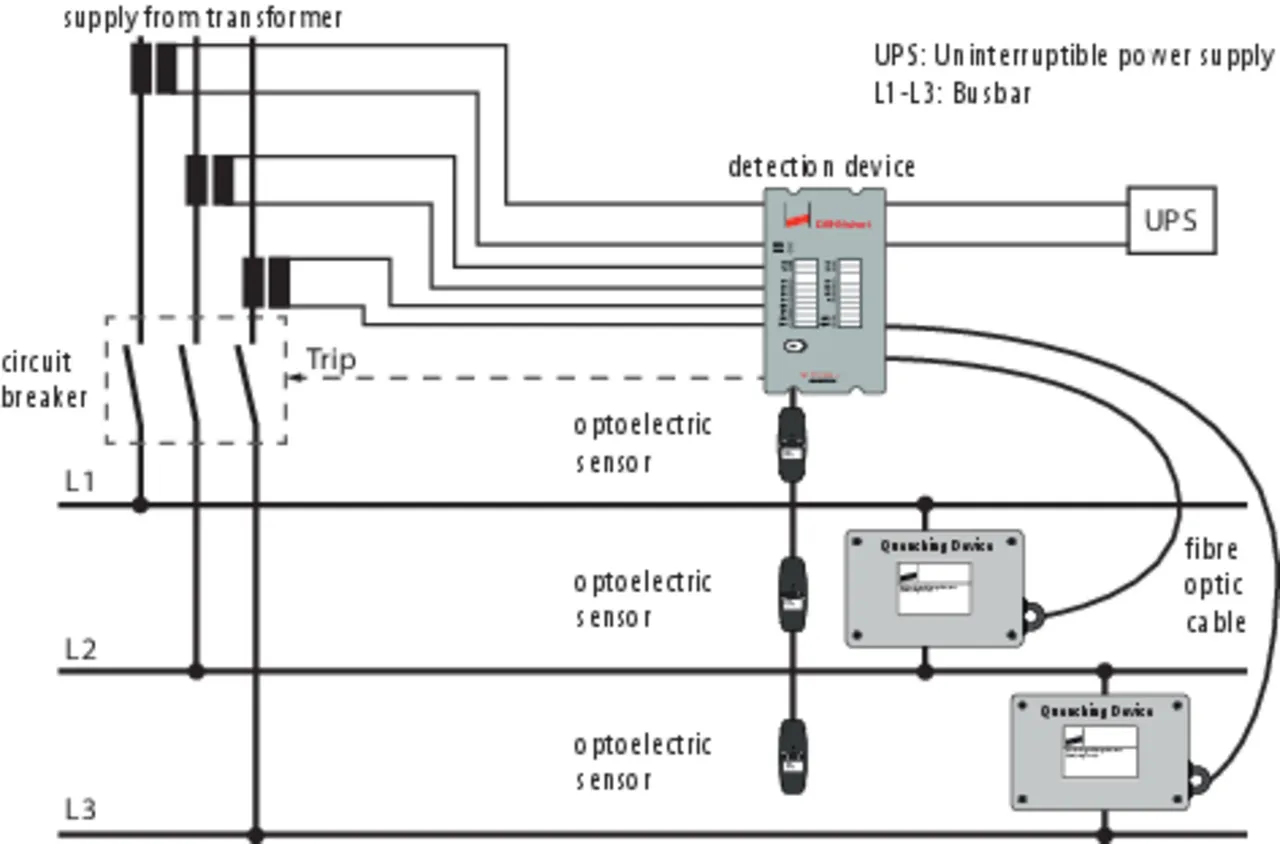

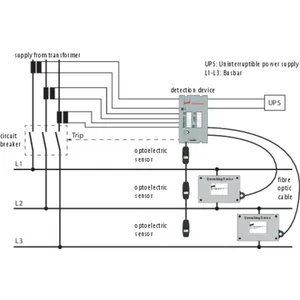

原理电路图
lorem ipsum

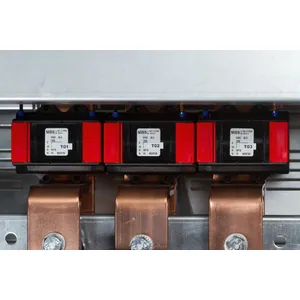

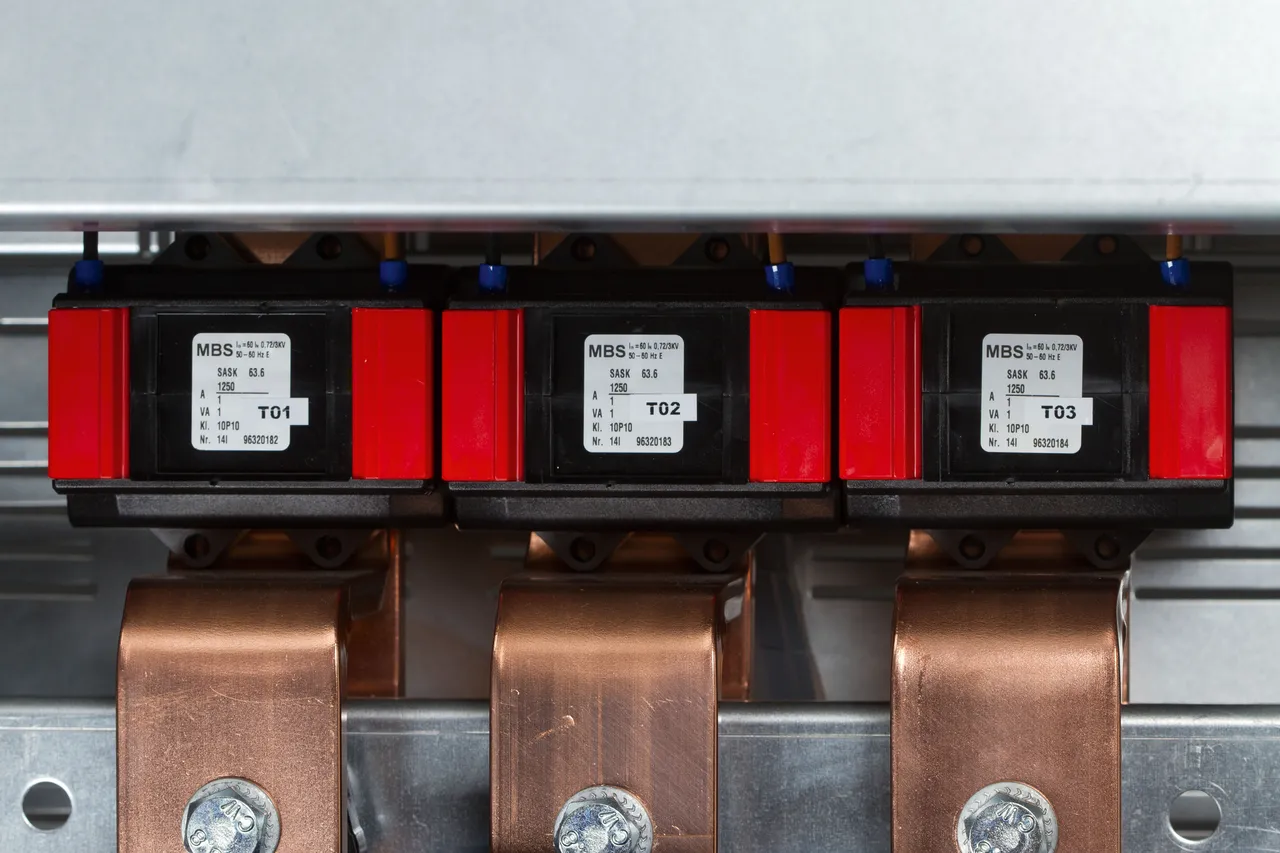

内置保护型电流互感器
lorem ipsum

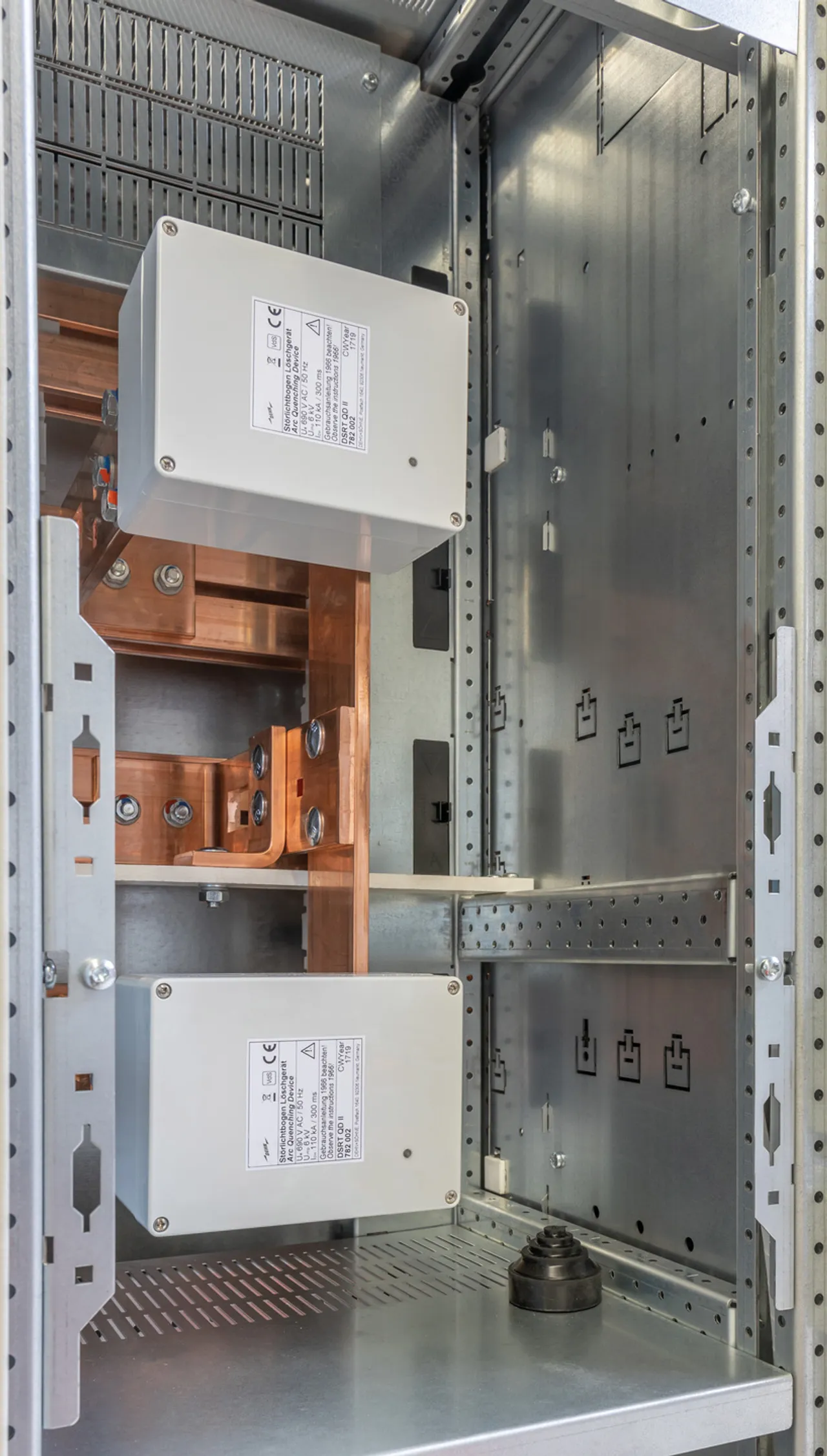

安装后的灭弧装置
lorem ipsum
内置检测装置
lorem ipsum

更多信息

Similar topics

检测装置（电流和光）

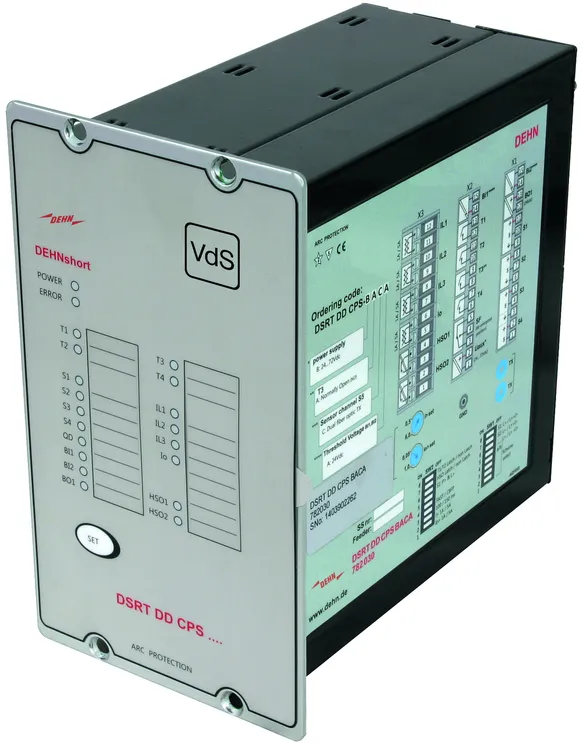

检测装置 DSRT DD CPS .... 用于电流和光检测（点传感器 DSRT PS），包括输出端，连接到两个灭弧装置 DSRT QD II。

2 产品

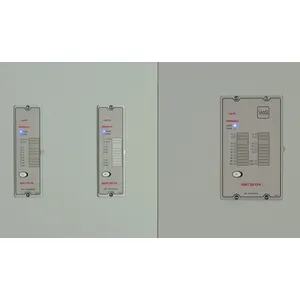

货号 782030 DSRT DD CPS BACA

全球贸易项目代码 4013364245792, 海关HS编码: 853649, 总重: 1.48 kg, 包装单位: 1.00 件


附加信息

用于电流和光检测的电子检测装置
适用于电弧故障检测系统
和电弧故障保护系统，
用于连接点状光传感器和
电流互感器组的
电子检测装置。
安装在开关柜门内
自动自行监测程序
以及通过 LED 显示的状态指示器
电源电压：18 - 72 V DC
功率消耗：5 W
光传感器通道的数目：4
光传感器的数目：12（4 x 3 个传感器）
继电器输出端：4 个无电势
5 A, 250 V AC/DC
电流输入端信号：1 / 5 A
电流互感器接口的数目：
3 个用于相导体1 个用于总电流

制造商： DEHN
型号: DSRT DD CPS BACA
货号: 782030
其他类似产品

认证



技术参数

最小/最大电压 (UN ) 18-72 V DC
电弧故障消除时间 (tmtA ) < 3-4 ms 带 DSRT QD II
防护等级（前侧） IP 50
防护等级（后侧） IP 20

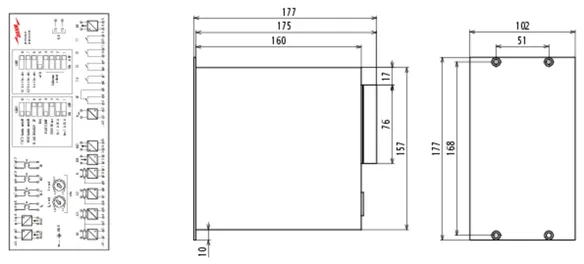

前板尺寸 (高 x 宽 ) 177 x 102 mm
安装尺寸 (高 x 宽 x 深) 157 x 82 x 164 mm
传感器输入端 S1、S2、S3、S4，每个通道可连接 3个传感器 (DSRT PS)
电流输入端 1 A / 5 A (IL1, IL2, IL3, Io)
二进制输入端 24 V DC, 3 mA (BI1, BI2)
脱扣继电器 最高达 250 V AC/DC 5 A (T1, T2, T3, T4)
高速输出端 最高达 250 V AC/DC 2 A (HS01, HS02)
灭弧装置输出端 光纤电缆（对应最小 43 mA）(2x TX)
二进制输出端 24 V DC 20 mA (B01)
工作温度 (TU ) –35 °C ... +70 °C
继电器脱扣时间 7 ms
HSO 脱扣时间 < 2 ms
TX 脱扣时间 < 2 ms
批准 VdS

.产品已加入收藏夹。

进入收藏夹

商品782030加入购物车。

进入网上商店

货号 782031 DSRT DD CPS AACA

全球贸易项目代码 4013364245815, 海关HS编码: 853649, 总重: 1.48 kg, 包装单位: 1.00 件


附加信息

用于电流和光检测的电子检测装置
适用于电弧故障检测系统
和电弧故障保护系统，
用于连接点状光传感器和
电流互感器组的
电子检测装置。
安装在开关柜门内
自动自行监测程序
以及通过 LED 显示的状态指示器。
电源电压：80 - 265 V AC/DC
功率消耗：5 W
光传感器通道的数目：4
光传感器的数目：12（4 x 3 个传感器）
继电器输出端：4 个无电势
5 A, 250 V AC/DC
电流输入端信号：1 / 5 A
电流互感器接口的数目：
3 个用于相导体1 个用于总电流

制造商： DEHN
型号: DSRT DD CPS AACA
货号: 782031
其他类似产品

认证



技术参数

最小/最大电压 (UN ) 92-265 V AC / DC
频率 50 / 60 Hz
电弧故障消除时间 (tmtA ) < 3-4 ms 带 DSRT QD II
防护等级（前侧） IP 50
防护等级（后侧） IP 20
前板尺寸 (高 x 宽 ) 177 x 102 mm
安装尺寸 (高 x 宽 x 深) 157 x 82 x 164 mm
传感器输入端 S1、S2、S3、S4，每个通道可连接 3个传感器 (DSRT PS)
电流输入端 1 A / 5 A (IL1, IL2, IL3, Io)
二进制输入端 24 V DC, 3 mA (BI1, BI2)
脱扣继电器 最高达 250 V AC/DC 5 A (T1, T2, T3, T4)
高速输出端 最高达 250 V AC/DC 2 A (HS01, HS02)
灭弧装置输出端 光纤电缆（对应最小 43 mA）(2x TX)
二进制输出端 24 V DC 20 mA (B01)
工作温度 (TU ) –35 °C ... +70 °C
继电器脱扣时间 7 ms
HSO 脱扣时间 < 2 ms
TX 脱扣时间 < 2 ms
批准 VdS

.产品已加入收藏夹。

进入收藏夹

商品782031加入购物车。

进入网上商店

检测装置（点传感器）

检测装置 DSRT DD PS .... 用于光检测（点传感器 DSRT PS），包括输出端，用于连接到两个灭弧装置 DSRT QD II。

2 产品

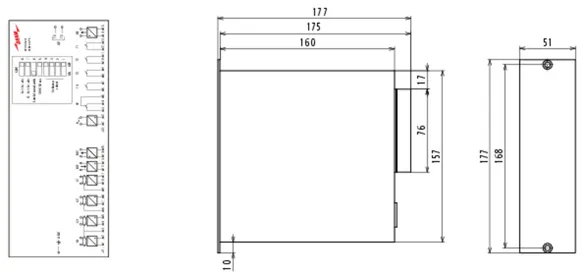

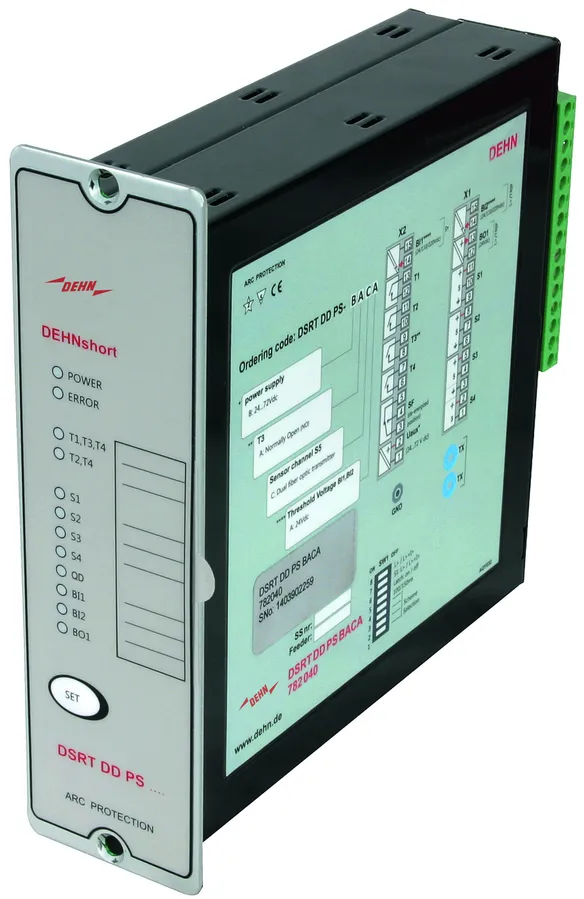

货号 782040 DSRT DD PS BACA

全球贸易项目代码 4013364245822, 海关HS编码: 853649, 总重: 953.00 g, 包装单位: 1.00 件


附加信息

用于电流和光检测的电子检测装置
适用于电弧故障检测系统
和电弧故障保护系统，
可连接 12 个点状光传感器
的电子检测装置
安装在开关柜门内
自动自行监测程序
以及通过 LED 显示的状态指示器
电源电压：18 - 72 V DC
功率消耗：5 W
光传感器通道的数目：4
光传感器的数目：12（4 x 3 个传感器）
继电器输出端：4 个无电势
5 A, 250 V / AC/DC

制造商： DEHN
型号: DSRT DD PS BACA
货号: 782040
其他类似产品

认证



技术参数

最小/最大电压 (UN ) 18-72 V DC
电弧故障消除时间 (tmtA ) < 3-4 ms 带 DSRT QD II
防护等级（前侧） IP 50
防护等级（后侧） IP 20
前板尺寸 (高 x 宽 ) 177 x 52 mm
安装尺寸 (高 x 宽 x 深) 157x45x164 mm
传感器输入端 S1、S2、S3、S4，每个通道可连接 3个传感器 (DSRT PS)
二进制输入端 24 V DC, 3 mA (BI1, BI2)
脱扣继电器 最高达 250 V AC/DC 5 A (T1, T2, T3, T4)
灭弧装置输出端 光纤电缆（对应最小 43 mA）(2x TX)
二进制输出端 24 V DC 20 mA (B01)
工作温度 (TU ) –35 °C ... +70 °C
继电器脱扣时间 7 ms
TX 脱扣时间 < 2 ms
批准 VdS

.产品已加入收藏夹。

进入收藏夹

商品782040加入购物车。

进入网上商店

货号 782041 DSRT DD PS AACA

全球贸易项目代码 4013364245839, 海关HS编码: 853649, 总重: 953.00 g, 包装单位: 1.00 件


附加信息

用于电流和光检测的电子检测装置
适用于电弧故障检测系统
和电弧故障保护系统，
可连接 12 个点状光传感器
的电子检测装置
安装在开关柜门内
自动自行监测程序
以及通过 LED 显示的状态指示器
电源电压：80 - 265 V AC/DC
功率消耗：5 W
光传感器通道的数目：4
光传感器的数目：12（4 x 3 个传感器）
继电器输出端：4 个无电势
5 A, 250 V / AC/DC

制造商： DEHN
型号: DSRT DD PS AACA
货号: 782041
其他类似产品

认证



技术参数

最小/最大电压 (UN ) 92-265 V AC / DC
频率 50 / 60 Hz
电弧故障消除时间 (tmtA ) < 3-4 ms 带 DSRT QD II
防护等级（前侧） IP 50
防护等级（后侧） IP 20
前板尺寸 (高 x 宽 ) 177 x 52 mm
安装尺寸 (高 x 宽 x 深) 157x45x164 mm
传感器输入端 S1、S2、S3、S4，每个通道可连接 3个传感器 (DSRT PS)
二进制输入端 24 V DC, 3 mA (BI1, BI2)
脱扣继电器 最高达 250 V AC/DC 5 A (T1, T2, T3, T4)
灭弧装置输出端 光纤电缆（对应最小 43 mA）(2x TX)
二进制输出端 24 V DC 20 mA (B01)
工作温度 (TU ) –35 °C ... +70 °C
继电器脱扣时间 7 ms
TX 脱扣时间 < 2 ms
批准 VdS

.产品已加入收藏夹。

进入收藏夹

商品782041加入购物车。

进入网上商店

检测装置（光纤传感器）

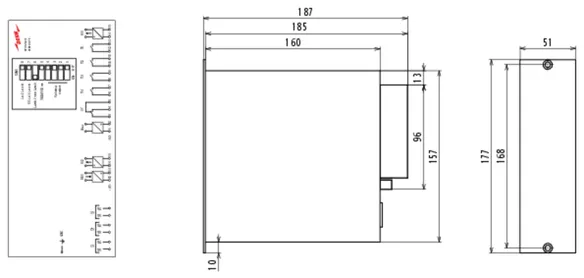

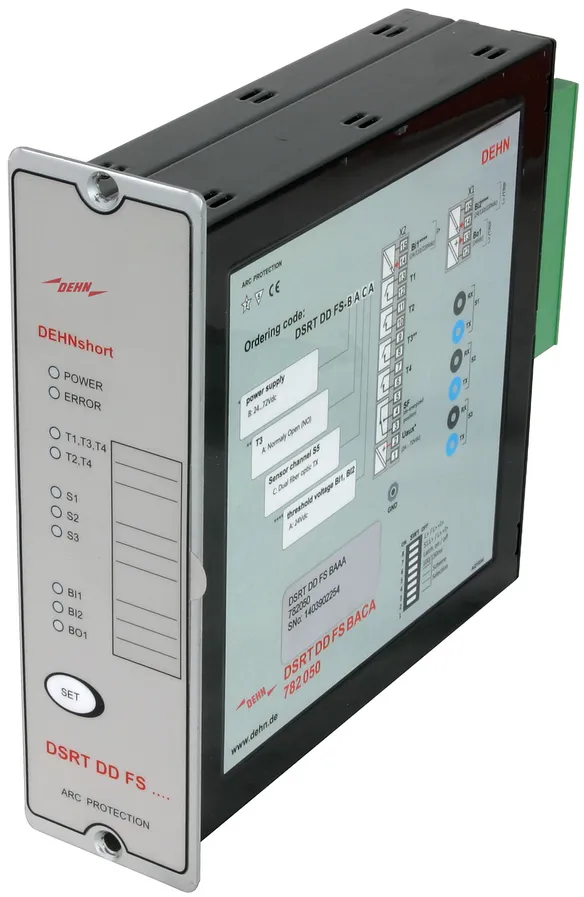

检测装置 DSRT DD FS ....用于光检测（光纤传感器 DSRT FS）。

2 产品

货号 782050 DSRT DD FS BAAA

全球贸易项目代码 4013364245846, 海关HS编码: 853649, 总重: 1020.00 g, 包装单位: 1.00 件


附加信息

用于电流和光检测的电子检测装置
适用于电弧故障检测系统
和电弧故障保护系统，
可连接 3 个光纤传感器
的电子检测装置
安装在开关柜门内
自动自行监测程序
以及通过 LED 显示的状态指示器
电源电压：18 - 72 V DC
功率消耗：5 W
光输入端的数目：3
继电器输出端：4 个无电势
5 A, 250 V / AC/DC

制造商： DEHN
型号: DSRT DD FS BAAA
货号: 782050
其他类似产品

认证



技术参数

最小/最大电压 (UN ) 18-72 V DC
电弧故障消除时间 (tmtA ) < 3-4 ms 带 DSRT QD II
防护等级（前侧） IP 50
防护等级（后侧） IP 20
前板尺寸 (高 x 宽 ) 177 x 52 mm
安装尺寸 (高 x 宽 x 深) 157x45x164 mm
传感器输入端 S1、S2、S3（每个通道可连接一个光纤传感器（DSRT FS））。
二进制输入端 24 V DC, 3 mA (BI1, BI2)
脱扣继电器 最高达 250 V AC/DC 5 A (T1, T2, T3, T4)
二进制输出端 24 V DC 20 mA (B01)
工作温度 (TU ) –35 °C ... +70 °C
继电器脱扣时间 7 ms
批准 VdS

.产品已加入收藏夹。

进入收藏夹

商品782050加入购物车。

进入网上商店

货号 782051 DSRT DD FS AAAA

全球贸易项目代码 4013364245853, 海关HS编码: 853649, 总重: 1020.00 g, 包装单位: 1.00 件


附加信息

用于电流和光检测的电子检测装置
适用于电弧故障检测系统
和电弧故障保护系统，
可连接 3 个光纤传感器
的电子检测装置
安装在开关柜门内
自动自行监测程序
以及通过 LED 显示的状态指示器
电源电压：80 - 265 V AC/DC
功率消耗：5 W
光输入端的数目：3
继电器输出端：4 个无电势
5 A, 250 V / AC/DC

制造商： DEHN
型号: DSRT DD FS AAAA
货号: 782051
其他类似产品

认证



技术参数

最小/最大电压 (UN ) 92-265 V AC / DC
频率 50 / 60 Hz
电弧故障消除时间 (tmtA ) < 3-4 ms 带 DSRT QD II
防护等级（前侧） IP 50
防护等级（后侧） IP 20
前板尺寸 (高 x 宽 ) 177 x 52 mm
安装尺寸 (高 x 宽 x 深) 157x45x164 mm
传感器输入端 S1、S2、S3（每个通道可连接一个光纤传感器（DSRT FS））。
二进制输入端 24 V DC, 3 mA (BI1, BI2)
脱扣继电器 最高达 250 V AC/DC 5 A (T1, T2, T3, T4)
二进制输出端 24 V DC 20 mA (B01)
工作温度 (TU ) –35 °C ... +70 °C
继电器脱扣时间 7 ms
批准 VdS

.产品已加入收藏夹。

进入收藏夹

商品782051加入购物车。

进入网上商店

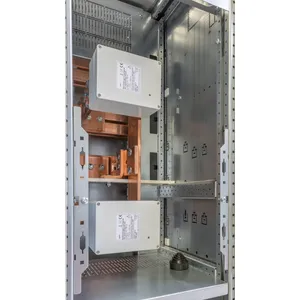

灭弧装置 QD II

灭弧装置，用于连接检测装置 DSRT DD CPS 和 DSRT DD PS。

1 产品

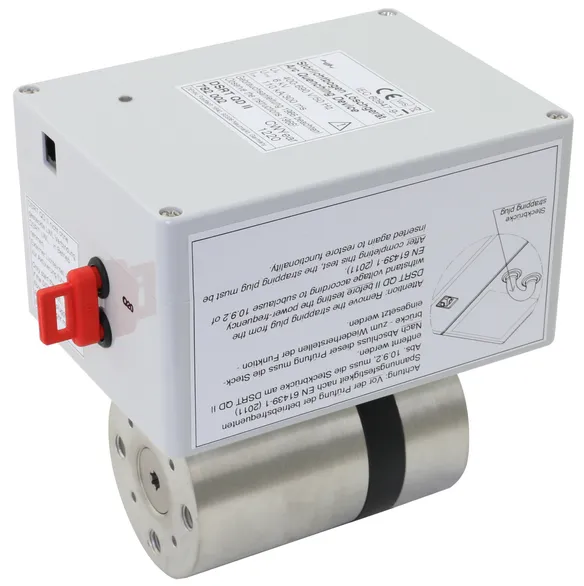

货号 782002 DSRT QD II

全球贸易项目代码 4013364312562, 海关HS编码: 853630, 总重: 5.23 kg, 包装单位: 1.00 件


附加信息

灭弧装置
灭弧装置用于消除故障电弧，
有连接到主母线系统的两相接口。
额定峰值耐受电流 Ipk：242 kA
额定短时耐受电流 Icw：110 kA / 300 ms
额定操作电压：690 V / AC
额定频率：50 Hz / 60 Hz

制造商： DEHN
型号: DSRT QD II
货号: 782002
其他类似产品

认证

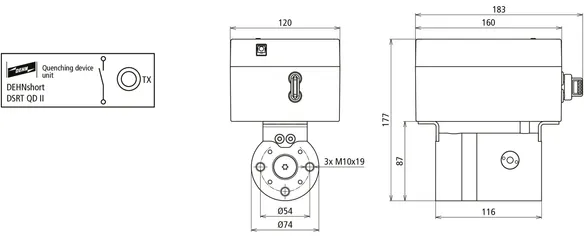

技术参数

标准 IEC 60947-9-1:2019
额定操作电压 (Ue ) 400 – 690 V AC / 50 Hz, 60 Hz
额定短时耐受电流 (Icw ) 110 kA, 300 ms
额定峰值耐受电流 (Ipk ) 242 kA
尺寸 (高 x 宽 x 深) 177 x 120 x 180 mm
供电系统 TN, TT, IT
防护等级 IP 00
批准 VdS

.产品已加入收藏夹。

进入收藏夹

商品782002加入购物车。

进入网上商店

LWL

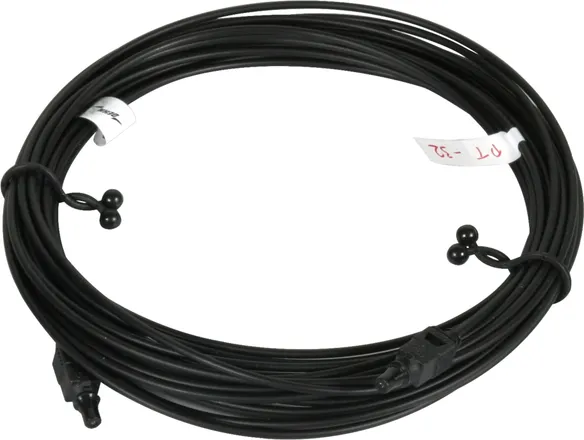

预装光纤电缆用于连接 DSRT DD CPS、DSRT DD PS 检测装置和 DSRT QD II 灭弧装置。
1 套 = 2 件。

1 产品

货号 782020 DSRT LWL 0.75

全球贸易项目代码 4013364236509, 海关HS编码: 854470, 总重: 10.00 g/PAK, 包装单位: 1.00 PAK


附加信息

0.75 米 预装光纤电缆
预装光纤电缆
用于连接
DSRT DD CPS 与 DSRT DD PS 检测装置
和 DSRT QD II 灭弧装置
长度：0.75 米


制造商： DEHN
型号: DSRT LWL 0.75
货号: 782020
其他类似产品

认证



技术参数

长度 0.75 米
直径 2.2 mm
批准 VdS

.产品已加入收藏夹。

进入收藏夹

商品782020加入购物车。

进入网上商店

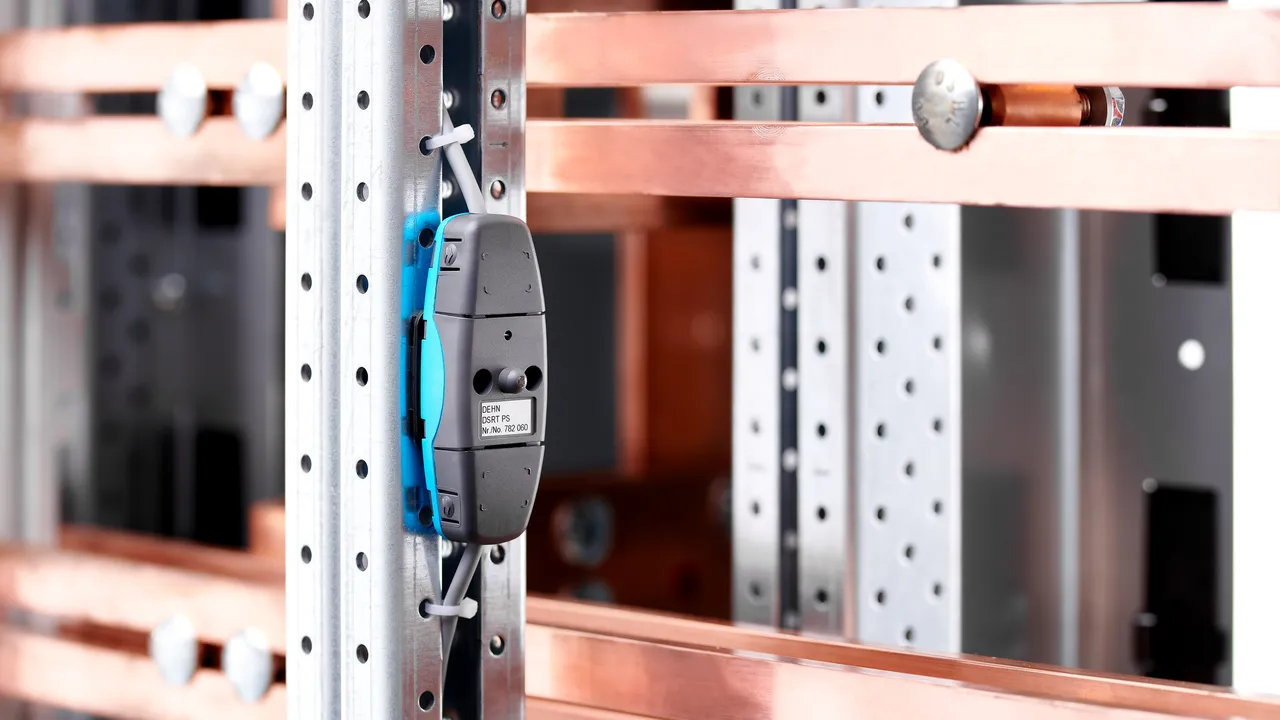

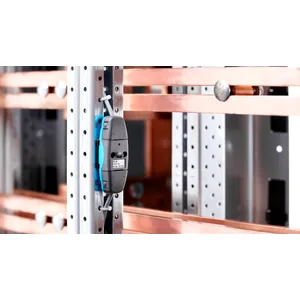

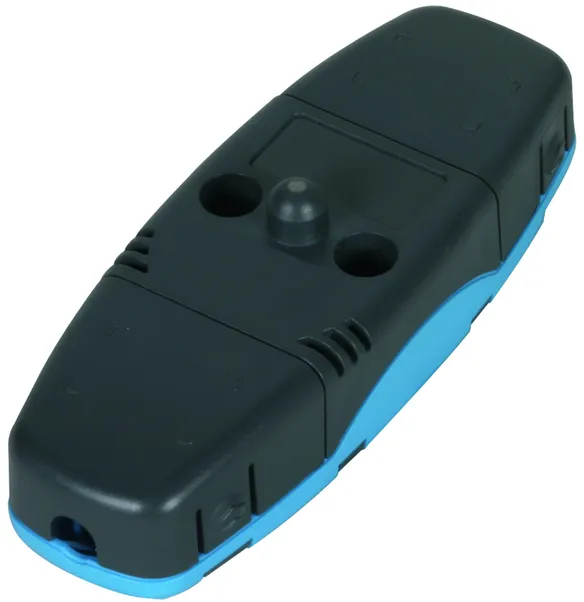

点传感器

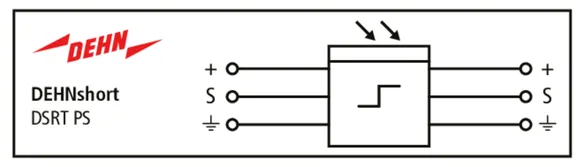

点传感器 DSRT PS 用于检测电弧。DSRT DD CPS 和 DSRT DD PS 装置的每个传感器输入端最多可以串联 3 个传感器。

1 产品

货号 782060 DSRT PS

全球贸易项目代码 4013364245860, 海关HS编码: 853649, 总重: 32.00 g, 包装单位: 1.00 件


附加信息

点传感器
点状光传感器，
用于检测电弧故障在 5 kA 以上时的光辐射。

制造商： DEHN
型号: DSRT PS
货号: 782060
其他类似产品

认证



技术参数

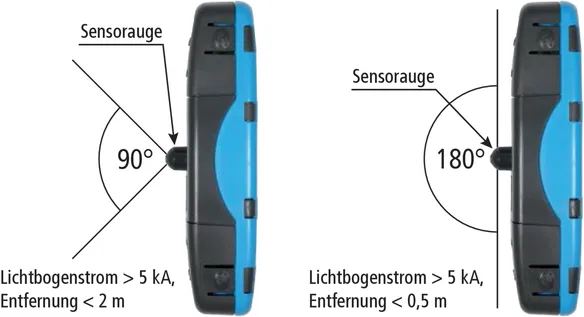

尺寸 (长 x 宽 x 高) 90 x 32.8 x 19.5 mm
固定孔 2 x 3.2 mm
响应阈值下限 (Iparc ) 5 kA

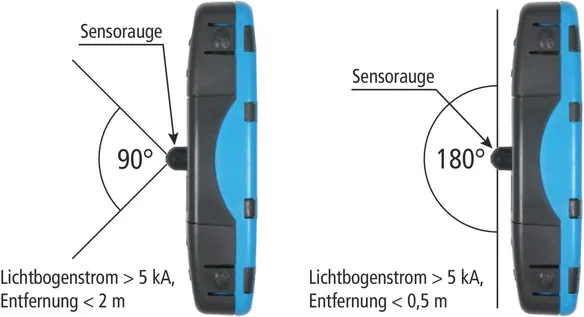

探测半径 90° (180°)
最大电弧故障距离 2 m (0.5 m)
传感器接线 两芯屏蔽
传感器电缆规格 双绞线最大 0.5 mm²，屏蔽型
每个传感器通道的最大传感器电缆长度 100 米
防护等级 IP 60
工作温度 (TU ) –20 °C ... +85 °C
批准 VdS

.产品已加入收藏夹。

进入收藏夹

商品782060加入购物车。

进入网上商店

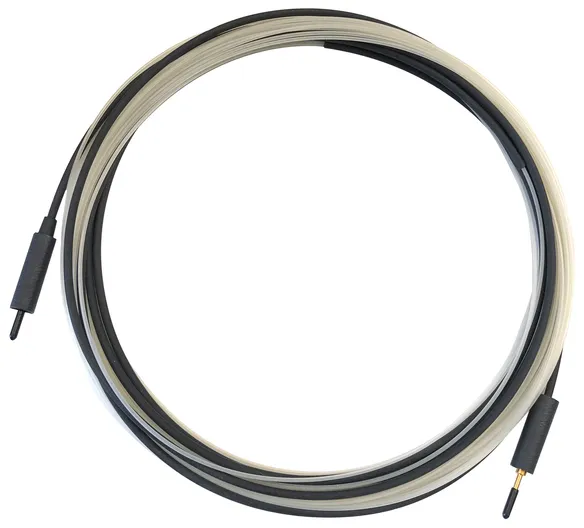

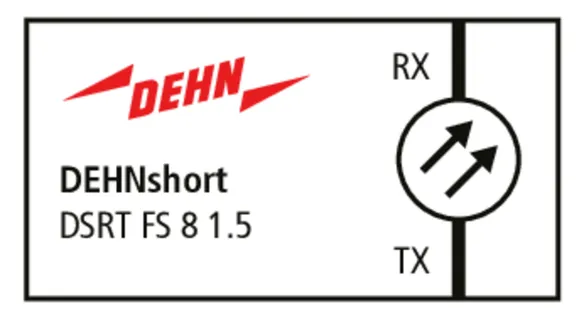

光纤传感器

光纤传感器 DSRT FS 用于检测电弧。可以将一个传感器连接到 DSRT DD FS 装置的每个传感器输入端。

1 产品

货号 782077 DSRT FS 8 1.5

全球贸易项目代码 4013364273375, 海关HS编码: 854470, 总重: 142.59 g, 包装单位: 1.00 件


附加信息

8 米 光纤传感器
光纤传感器，特种光传感器
用于检测电弧故障在 5 kA 以上
时的光辐射。
总长度：8 米

制造商： DEHN
型号: DSRT FS 8 1.5
货号: 782077
其他类似产品

认证



技术参数

传感器长度 8 m
主动式传感器长度 5 m
直径 1.2 mm
弯曲半径 50 mm
响应阈值下限 (Iparc ) 5 kA
探测半径 360°
最大电弧故障距离 最长 10 m
工作温度 (TU ) –5 °C ... +85 °C

.产品已加入收藏夹。

进入收藏夹

商品782077加入购物车。

进入网上商店
