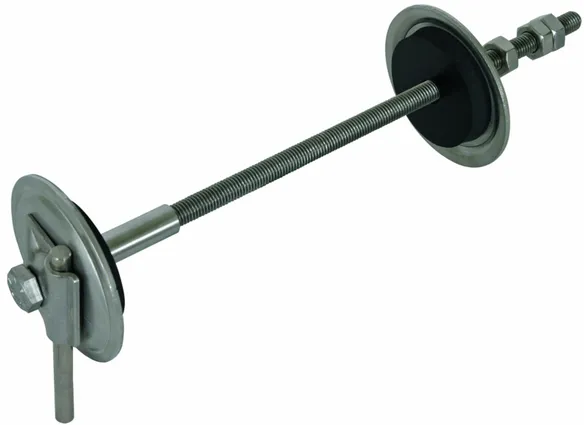

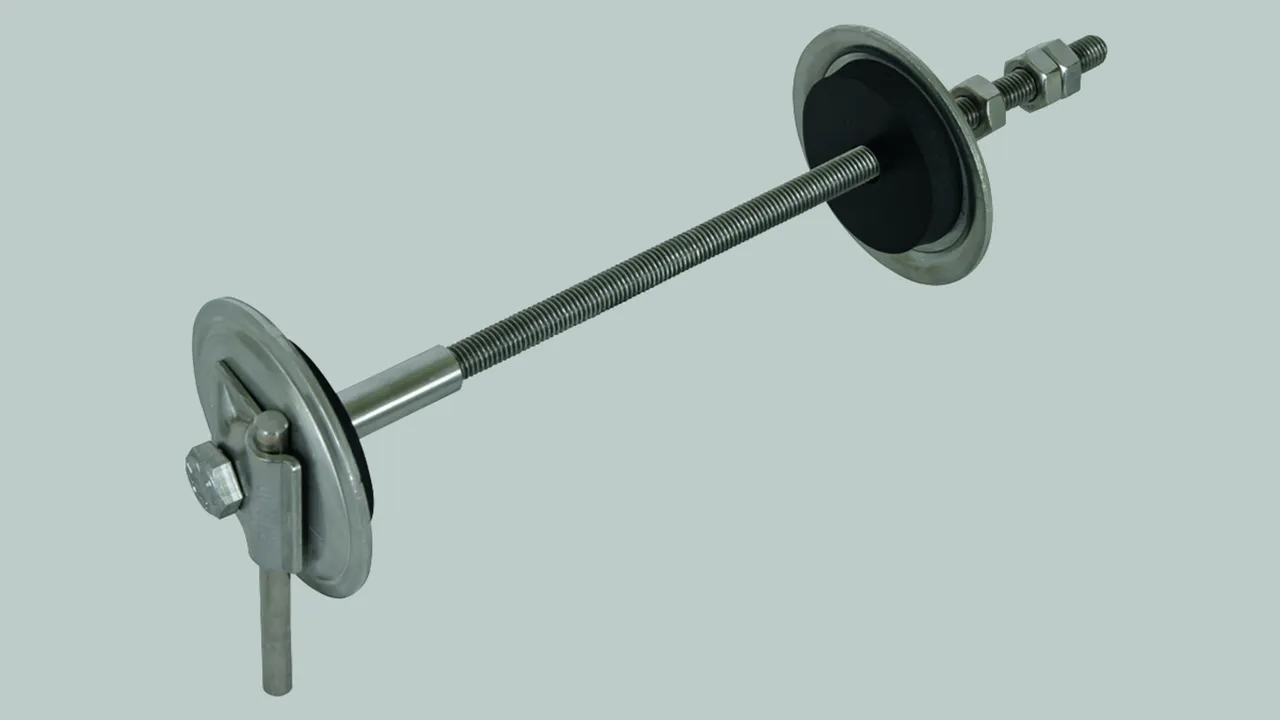

穿墙接地端子

带不锈钢（V4A）MV夹具，用于夹持8-10 mm圆导体。
通过水密性测试的穿墙接地端子，用于接地导体/等电位连接导体穿越墙体或砖墙连接，带不锈钢M10螺杆。

后期安装时，需要通过钻孔（Ø14 mm）或模板间隔进行实现。
水压测试可达1 bar，相当于安装在10 m深的积水中。

穿墙接地端子通过MV夹具进行连接，所有接地件均由不锈钢StSt（V4A）制成。
通过将氯丁橡胶圈压紧在砖墙/墙体上实现密封（固定法兰和可动法兰）。
穿墙接地端子可从内部人工安装，通过锁紧螺母固定螺杆（墙内）。




3 产品

货号 478410 EWD MVK8.10 M10 L100 300 V4A

全球贸易项目代码 4013364136335, 海关HS编码: 853590, 总重: 580.00 g, 包装单位: 5.00 件

前代产品


附加信息

穿墙接地端子，带MV夹具，不锈钢 (V4A)
通过水密性测试的穿墙接地端子
用于接地导体/等电位连接导体穿越墙体或砖墙连接
带不锈钢M10螺杆
水压测试可达1 bar，相当于安装在10 m深的积水中。
穿墙长度: 100-300 mm
法兰材料: 不锈钢 StSt (V4A)
材料牌号: 1.4571 / 1.4404 / 1.4401
短路电流 (AC 50 Hz / DC): 2.7 kA
测试标准: EN 62561-1

制造商： DEHN
型号: EWD MVK8.10 M10 L100 300 V4A
货号: 478410
其他类似产品

认证

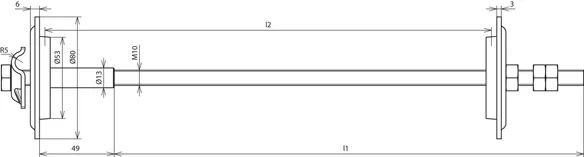

技术参数

穿墙长度 (l2) 100-300 mm
螺杆长度 (l1) 308 mm
密封圈材料 橡胶
密封圈直径 80 mm
法兰材料 不锈钢 StSt (V4A)
材料牌号 1.4571 / 1.4404 / 1.4401
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2.7 kA
测试标准 EN 62561-1

.产品已加入收藏夹。

进入收藏夹

商品478410加入购物车。

进入网上商店

货号 478430 EWD MVK8.10 M10 L300 500 V4A

全球贸易项目代码 4013364136342, 海关HS编码: 853590, 总重: 680.00 g, 包装单位: 5.00 件

前代产品


附加信息

穿墙接地端子，带MV夹具，不锈钢 (V4A)
通过水密性测试的穿墙接地端子
用于接地导体/等电位连接导体穿越墙体或砖墙连接
带不锈钢M10螺杆
水压测试可达1 bar，相当于安装在10 m深的积水中。
穿墙长度: 300-500 mm
法兰材料: 不锈钢 StSt (V4A)
材料牌号: 1.4571 / 1.4404 / 1.4401
短路电流 (AC 50 Hz / DC): 2.7 kA
测试标准: EN 62561-1

制造商： DEHN
型号: EWD MVK8.10 M10 L300 500 V4A
货号: 478430
其他类似产品

认证



技术参数

穿墙长度 (l2) 300-500 mm
螺杆长度 (l1) 508 mm
密封圈材料 橡胶
密封圈直径 80 mm
法兰材料 不锈钢 StSt (V4A)
材料牌号 1.4571 / 1.4404 / 1.4401
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2.7 kA
测试标准 EN 62561-1

.产品已加入收藏夹。

进入收藏夹

商品478430加入购物车。

进入网上商店

货号 478450 EWD MVK8.10 M10 L500 700 V4A

全球贸易项目代码 4013364136359, 海关HS编码: 853590, 总重: 780.00 g, 包装单位: 1.00 件

前代产品


附加信息

穿墙接地端子，带MV夹具，不锈钢 (V4A)
通过水密性测试的穿墙接地端子
用于接地导体/等电位连接导体穿越墙体或砖墙连接
带不锈钢M10螺杆
水压测试可达1 bar，相当于安装在10 m深的积水中。
穿墙长度: 500-700 mm
法兰材料: 不锈钢 StSt (V4A)
材料牌号: 1.4571 / 1.4404 / 1.4401
短路电流 (AC 50 Hz / DC): 2.7 kA
测试标准: EN 62561-1

制造商： DEHN
型号: EWD MVK8.10 M10 L500 700 V4A
货号: 478450
其他类似产品

认证



技术参数

穿墙长度 (l2) 500-700 mm
螺杆长度 (l1) 708 mm
密封圈材料 橡胶
密封圈直径 80 mm
法兰材料 不锈钢 StSt (V4A)
材料牌号 1.4571 / 1.4404 / 1.4401
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2.7 kA
测试标准 EN 62561-1

.产品已加入收藏夹。

进入收藏夹

商品478450加入购物车。

进入网上商店
