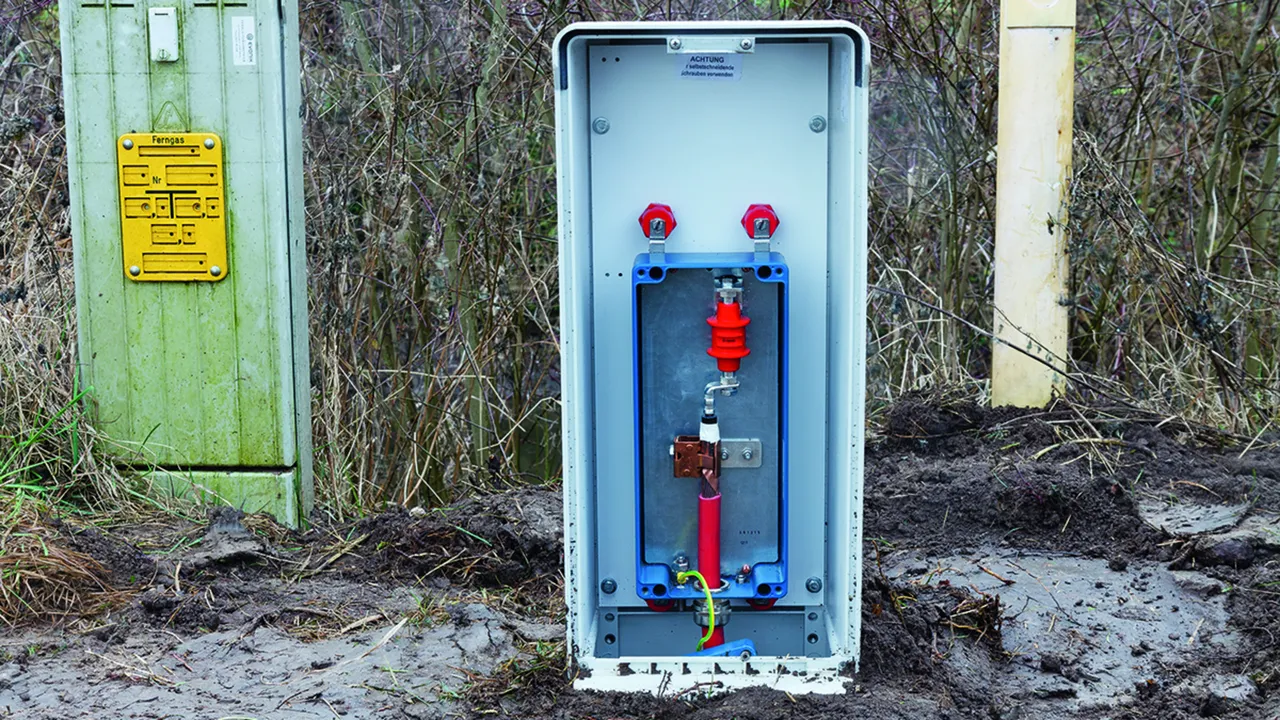

EXFS 同轴接线箱

连接线上的压降比普通线缆低三倍
依据IEC 62305, 用于危险区域防雷等电位连接
用于桥接阴极保护管段的绝缘接头
无需挖土即可轻松检查和更换绝缘火花间隙

EXFS 100 同轴接线箱

同轴接线绝缘火花间隙，更低的点火电压，依据 62305，适用于防雷等电位连接。

1 产品

货号 999990 NAK SN4631

全球贸易项目代码 4013364153776, 海关HS编码: 853710, 总重: 5.52 kg, 包装单位: 1.00 件


附加信息

EXFS 同轴接线箱
内置防爆绝缘火花间隙EXFS 100
依据 IEC 62561-3:2011 (81/387/CDV) / EN 62561-3
用于同轴连接绝缘法兰和绝缘接头
防爆标识，依据
IEC / EN 60079: 气体 II 2G Ex d IIC T6
IEC / EN 61241: 粉尘 II 2D Ex tD A21 IP67 T 80°C
雷电冲击电流 (10/350)：100 kA
雷电流承载能力分类，依据 IEC 62561-3: 2011 (81/387/CDV) / EN 62561-3：H
标称放电电流 (8/20)：100 kA
额定冲击点火电压：≤ 1.25 kV
工频点火电压 (50 Hz)：≤ 0.5 kV
额定工频耐受电压 (50 Hz)：≤ 250 V
额定放电电流 (50 Hz)：500 A / 0.2 sec. (Tu ≤ 45°C)
防护等级：IP 67
外壳连接：M10 x 25螺栓及弹簧垫圈，屏蔽终端

制造商： DEHN
型号: NAK SN4631
货号: 999990
其他类似产品

认证

技术参数

绝缘火花间隙，依据 EN 62561-3 / IEC 62561-3	是
雷电冲击电流 (10/350 µs) (I_imp )	100 kA
标称放电电流 (8/20 µs) (I_n )	100 kA
额定冲击点火电压 (U_{r imp} )	≤ 1.25 kV
防护等级	IP 67 (防紫外线)

EXFS 同轴接线箱
外壳材质	铝
尺寸	160 x 360 x 91 mm
防护等级	IP 67 (防紫外线)
输入线 / 固定	1 x M40
接地螺丝（维护时）	M10 x 30 (不锈钢)
EXFS 100 火花间隙(内置在 EXFS 同轴接线箱)
绝缘火花间隙，依据 EN 62561-3 / IEC 62561-3	是
雷电冲击电流 (10/350 µs) (I_imp )	100 kA
雷电流承载分类，依据 EN / IEC 62561-3	H
标称放电电流 (8/20 µs) (I_n )	100 kA
额定工频耐受能力 (50/60 Hz) (U_wAC )	250 V
额定冲击点火电压 (U_{r imp} )	≤ 1.25 kV
工频点火电压 (50/60 Hz) (U_aw )	≤ 0.5 kV
额定放电电流 (50/60 Hz) (I_max )	500 A / 0.2 sec
工作温度范围 (T_U )	-20 °C ... +60 °C
防护等级	IP 67 (防紫外线)
外壳连接	M10 螺栓，2个M10x25 mm，2个弹簧垫圈
通用参数
推荐的电缆，货号 S06771（不包括在交货范围内）	N2XSY 01X35/16 6/10 kV RT
