R15等电位连接排，带接线端子系统 / 套件

等电位连接排，根据标准IEC 60364-4-41，IEC 60364-5-54，用于保护及功能性等电位连接，根据标准IEC/EN 62305-3，用于防雷等电位连接。
  • 通过DIN VDE 0609的相关测试
  • 带15个端子
  • 固定架和塑料盖板，灰色（无卤素）
  • 盖板可密封及贴标签
  • 接线端子，镀锌钢材料

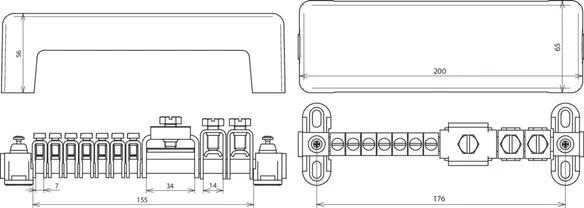

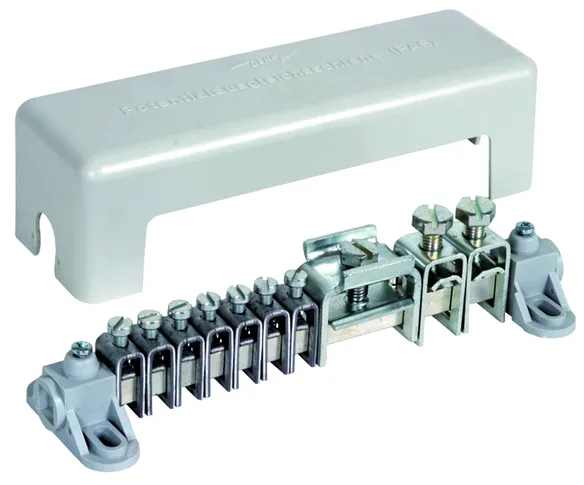

A型

端子用于：
7根导体，2.5-25 mm2的单股线/绞线。
2根导体，16-95 mm2的单股线/绞线 或 直径8-10 mm圆导体。
1根扁平导体，最大30 x 4 mm。

1 产品

货号 563010 PAS AH RK 7X25 2X8.10 1XFL30

全球贸易项目代码 4013364027800, 海关HS编码: 853590, 总重: 469.10 g, 包装单位: 1.00 件

前代产品


附加信息

R15等电位连接排，带接线端子系统，A型
根据标准IEC 60364-4-41，IEC 60364-5-54，用于总等电位连接
根据标准IEC/EN 62305-3，用于防雷等电位连接
连接范围 (单股线 / 绞线): 7x 2.5-25 mm2
连接范围 圆导体 (单股线 / 绞线 / 线缆): 2x 8-10 mm 或 16-95 mm2
连接范围 扁平导体: 1x -30 x 4 mm
连接排: 镀锡黄铜 brass/gal Sn
横截面积: 100 mm2
固定孔径: [4x] 6 x 12 mm
测试标准: EN 62561-1

制造商： DEHN
型号: PAS AH RK 7X25 2X8.10 1XFL30
货号: 563010
其他类似产品

认证



技术参数

连接排 镀锡黄铜 brass/gal Sn
横截面积 100 mm2
固定孔径 [4x] 6 x 12 mm
测试标准 EN 62561-1
*) 更多详细信息，请参阅制造商测试报告。

.产品已加入收藏夹。

进入收藏夹

商品563010加入购物车。

进入网上商店

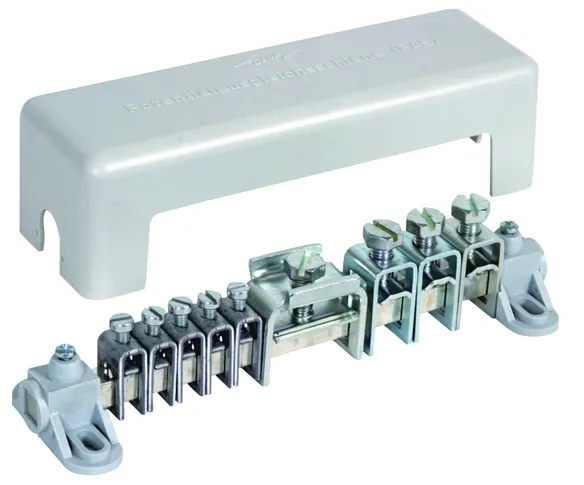

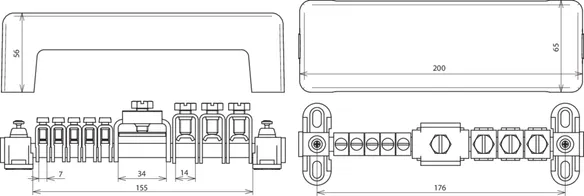

B型

端子用于：
5根导体，2.5-25 mm2的单股线/绞线。
3根导体，16-95 mm2的单股线/绞线 或 直径8-10 mm圆导体。
1根扁平导体，最大30 x 4 mm。

1 产品

货号 563020 PAS AH RK 5X25 3X8.10 1XFL30

全球贸易项目代码 4013364027817, 海关HS编码: 853590, 总重: 481.00 g, 包装单位: 1.00 件


附加信息

R15等电位连接排，带接线端子系统，B型
根据标准IEC 60364-4-41，IEC 60364-5-54，用于总等电位连接
根据标准IEC/EN 62305-3，用于防雷等电位连接
连接范围 (单股线 / 绞线): 5x 2.5-25 mm2
连接范围 圆导体 (单股线 / 绞线 / 线缆): 3x 8-10 mm 或 16-95 mm2
连接范围 扁平导体: 1x -30 x 4 mm
连接排: 镀锡黄铜 brass/gal Sn
横截面积: 100 mm2
固定孔径: [4x] 6 x 12 mm
测试标准: EN 62561-1

制造商： DEHN
型号: PAS AH RK 5X25 3X8.10 1XFL30
货号: 563020
其他类似产品

认证



技术参数

连接排 镀锡黄铜 brass/gal Sn
横截面积 100 mm2
固定孔径 [4x] 6 x 12 mm
测试标准 EN 62561-1
*) 更多详细信息，请参阅制造商测试报告。

.产品已加入收藏夹。

进入收藏夹

商品563020加入购物车。

进入网上商店

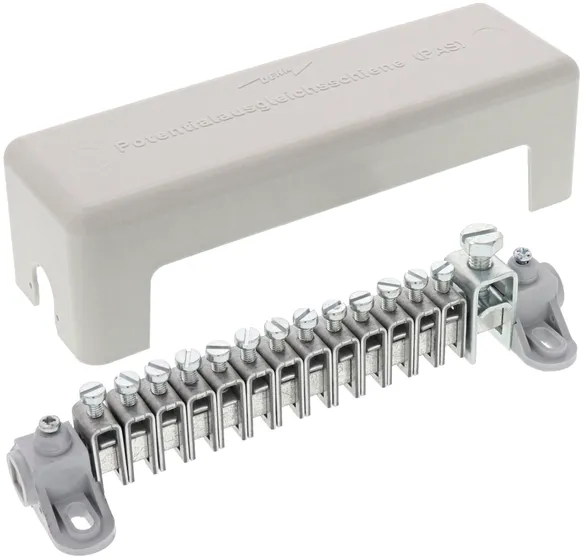

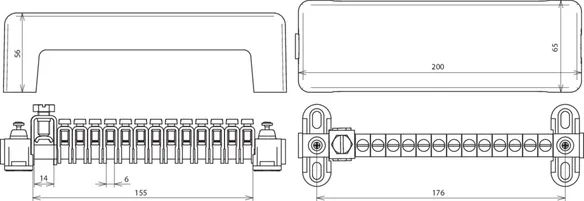

C型

端子用于：
13根导体，2.5-25 mm2的单股线/绞线。
1根导体，16-95 mm2的单股线/绞线 或 直径8-10 mm圆导体。

1 产品

货号 563030 PAS AH RK 13X25 1X8.10

全球贸易项目代码 4013364027824, 海关HS编码: 853590, 总重: 444.20 g, 包装单位: 1.00 件


附加信息

R15等电位连接排，带接线端子系统，C型
根据标准IEC 60364-4-41，IEC 60364-5-54，用于总等电位连接
根据标准IEC/EN 62305-3，用于防雷等电位连接
连接范围 (单股线 / 绞线): 13x 2.5-25 mm2
连接范围 圆导体 (单股线 / 绞线 / 线缆): 1x 8-10 mm 或 16-95 mm2
连接排: 镀锡黄铜 brass/gal Sn
横截面积: 100 mm2
固定孔径: [4x] 6 x 12 mm
测试标准: EN 62561-1

制造商： DEHN
型号: PAS AH RK 13X25 1X8.10
货号: 563030
其他类似产品

认证



技术参数

连接排 镀锡黄铜 brass/gal Sn
横截面积 100 mm2
固定孔径 [4x] 6 x 12 mm
测试标准 EN 62561-1
*) 更多详细信息，请参阅制造商测试报告。

.产品已加入收藏夹。

进入收藏夹

商品563030加入购物车。

进入网上商店

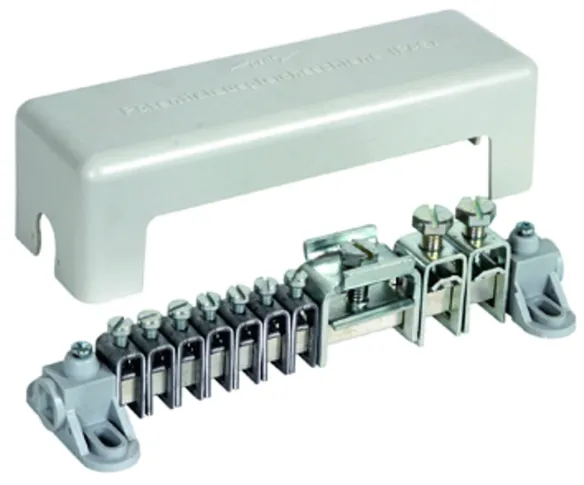

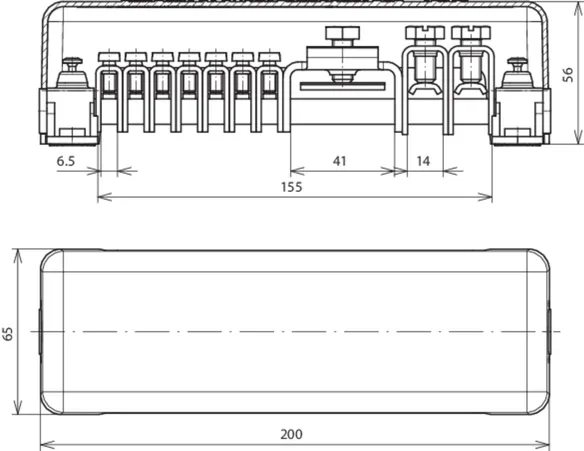

D型

端子用于：
7根导体，2.5-25 mm2的单股线/绞线。
2根导体，16-95 mm2的单股线/绞线 或 直径8-10 mm圆导体。
1根扁平导体，最大40 x 5 mm。

1 产品

货号 563040 PAS AH RK 7X25 2X8.10 1XFL40

全球贸易项目代码 4013364082861, 海关HS编码: 853590, 总重: 460.00 g, 包装单位: 1.00 件


附加信息

R15等电位连接排，带接线端子系统，D型
根据标准IEC 60364-4-41，IEC 60364-5-54，用于总等电位连接
根据标准IEC/EN 62305-3，用于防雷等电位连接
连接范围 (单股线 / 绞线): 7x 2.5-25 mm2
连接范围 圆导体 (单股线 / 绞线 / 线缆): 2x 8-10 mm 或 16-95 mm2
连接范围 扁平导体: 1x -40 x 5 mm
连接排: 镀锡黄铜 brass/gal Sn
横截面积: 100 mm2
固定孔径: [4x] 6 x 12 mm
测试标准: EN 62561-1

制造商： DEHN
型号: PAS AH RK 7X25 2X8.10 1XFL40
货号: 563040
其他类似产品

认证



技术参数

连接排 镀锡黄铜 brass/gal Sn
横截面积 100 mm2
固定孔径 [4x] 6 x 12 mm
测试标准 EN 62561-1
*) 更多详细信息，请参阅制造商测试报告。
