固定接地端子

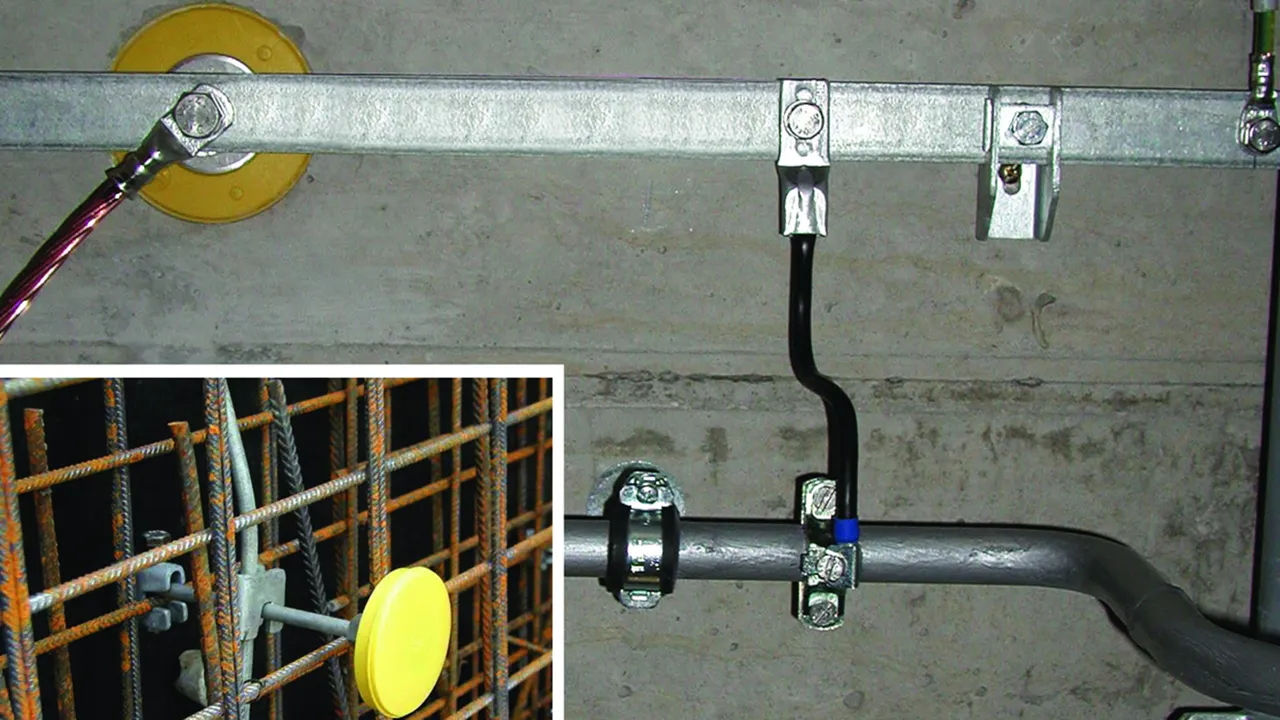

安装于混凝土中，作为与引下线的无腐蚀连接，如：连接建筑物的钢筋或接地系统，用于保护性等电位连接或功能性等电位连接。
对于双线螺纹M10和M12，应注意以下螺栓的最小长度
M10：35 mm（螺纹长度40 mm）
M12：15 mm（螺纹长度20 mm）

- 与端子轴连接，通过十字夹具（货号：319 201）连接，或通过连接夹具（货号：308 025）使其与钢筋相连
- 与等电位连接排连接，通过终端件连接（货号：390 499）
- 与扁平导体连接，通过连接夹具（货号：478 144）在（前端）端子板处连接，或通过连接夹具（货号：478 129），使无端子轴的固定接地端子在（后端）与扁平导体连接
- 端子轴，螺栓固定或压配固定
- 卡入式塑料盖（黄色），使用经过压力测试的O形圈进行密封（测试压强0.5 bar）

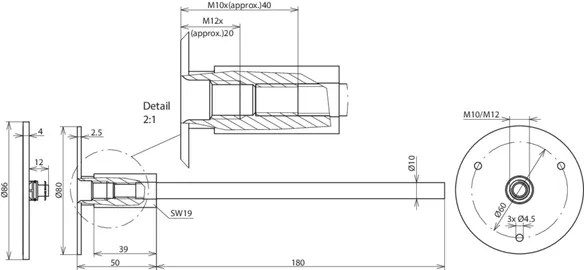

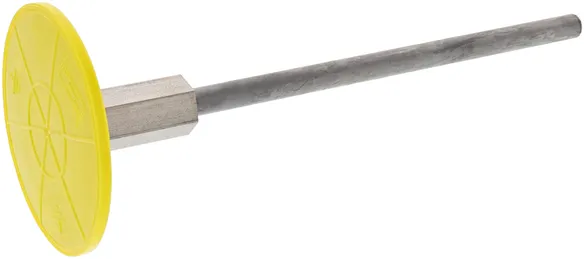

M型

带端子轴（长度 l=180 mm，直径 Ø10 mm）。

2 产品

货号 478011 EFPM M10 12 V4A L230 STTZN

全球贸易项目代码 4013364033054, 海关HS编码: 853590, 总重: 312.50 g, 包装单位: 25.00 件


附加信息

M型固定接地端子，不锈钢 (V4A)，M10/M12
作为与引下线的无腐蚀连接
如：连接建筑物的钢筋或接地系统
用于保护性等电位连接或功能性等电位连接
M型，带端子轴（长度 l=180 mm，直径 Ø10 mm）
螺纹接口: M10 / M12
端子板材料: 不锈钢 StSt (V4A)
材料牌号: 1.4571 / 1.4404 / 1.4401
端子轴材料: 镀锌钢 St/tZn
短路电流 (AC 50 Hz / DC): 6.5 kA
测试标准: EN 62561-1

制造商： DEHN
型号: EFPM M10 12 V4A L230 STTZN
货号: 478011
其他类似产品

认证



技术参数

螺纹接口 M10 / M12
端子板材料 不锈钢 StSt (V4A)
材料牌号 1.4571 / 1.4404 / 1.4401
端子轴材料 镀锌钢 St/tZn
端子板直径 80 mm
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6.5 kA
测试标准 EN 62561-1

.产品已加入收藏夹。

进入收藏夹

商品478011加入购物车。

进入网上商店

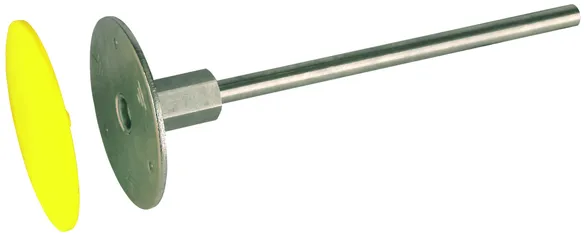

货号 478019 EFPM M10 12 V4A L230 V2A

全球贸易项目代码 4013364072107, 海关HS编码: 853590, 总重: 310.10 g, 包装单位: 25.00 件


附加信息

M型固定接地端子，不锈钢 (V4A)，M10/M12
作为与引下线的无腐蚀连接
如：连接建筑物的钢筋或接地系统
用于保护性等电位连接或功能性等电位连接
M型，带端子轴（长度 l=180 mm，直径 Ø10 mm）
螺纹接口: M10 / M12
端子板材料: 不锈钢 StSt (V4A)
材料牌号: 1.4571 / 1.4404 / 1.4401
端子轴材料: 不锈钢 StSt
短路电流 (AC 50 Hz / DC): 3.9 kA
测试标准: EN 62561-1

制造商： DEHN
型号: EFPM M10 12 V4A L230 V2A
货号: 478019
其他类似产品

认证



技术参数

螺纹接口 M10 / M12
端子板材料 不锈钢 StSt (V4A)
材料牌号 1.4571 / 1.4404 / 1.4401
端子轴材料 不锈钢 StSt
端子板直径 80 mm
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3.9 kA
测试标准 EN 62561-1

.产品已加入收藏夹。

进入收藏夹

商品478019加入购物车。

进入网上商店

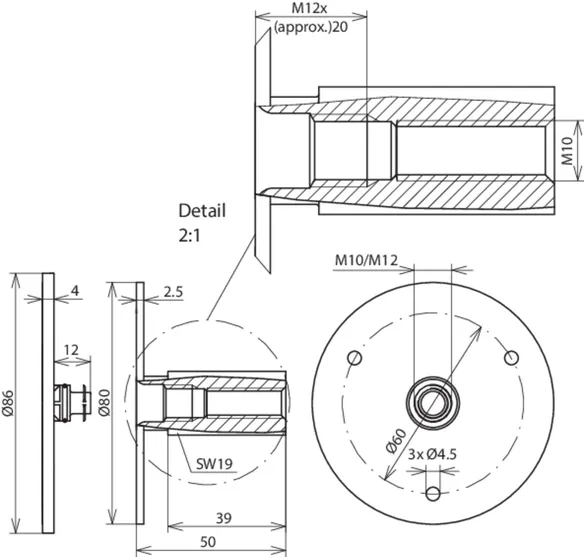

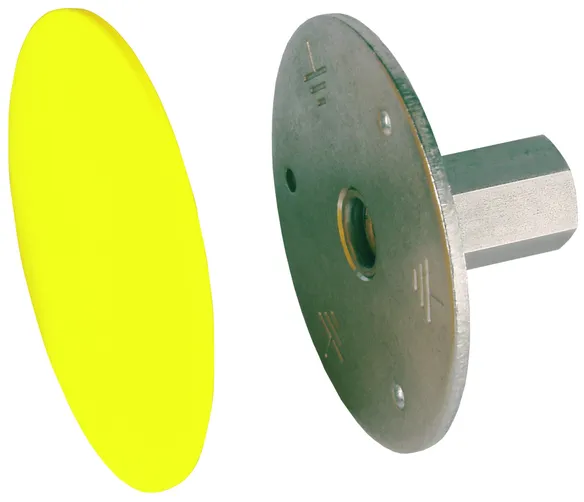

M型，无端子轴

1 产品

货号 478012 EFPM M10 12 V4A

全球贸易项目代码 4013364069183, 海关HS编码: 853590, 总重: 192.00 g, 包装单位: 20.00 件


附加信息

M型固定接地端子，无端子轴，不锈钢 (V4A)，M10/M12
作为与引下线的无腐蚀连接
如：连接建筑物的钢筋或接地系统
用于保护性等电位连接或功能性等电位连接
无端子轴
螺纹接口: M10 / M12
端子板材料: 不锈钢 StSt (V4A)
材料牌号: 1.4571 / 1.4404 / 1.4401
短路电流 (AC 50 Hz / DC): 9.3 kA (带铜接线端子)
测试标准: EN 62561-1

制造商： DEHN
型号: EFPM M10 12 V4A
货号: 478012
其他类似产品



技术参数

螺纹接口 M10 / M12
端子板材料 不锈钢 StSt (V4A)
材料牌号 1.4571 / 1.4404 / 1.4401
端子板直径 80 mm
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9.3 kA (带铜接线端子)
测试标准 EN 62561-1

.产品已加入收藏夹。

进入收藏夹

商品478012加入购物车。

进入网上商店

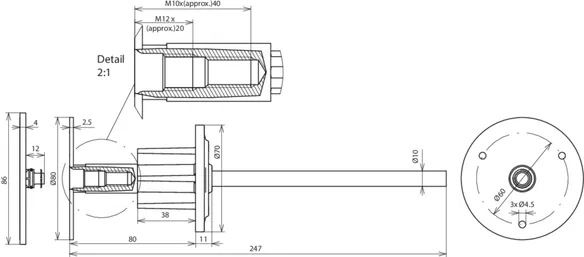

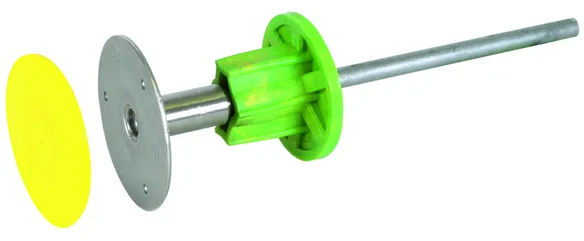

M型，压配式，带防水塞

防止水沿端子轴进入墙内（依据EN 62561-5，通过5 bar压缩空气和1 bar水压测试）。适用于防水混凝土。

1 产品

货号 478051 EFPM M10 12 V4A WS L245 VP STTZN

全球贸易项目代码 4013364124448, 海关HS编码: 853590, 总重: 370.00 g, 包装单位: 10.00 件


附加信息

M型固定接地端子，压配式，带防水塞，不锈钢 (V4A)，M10/M12
作为与引下线的无腐蚀连接
如：连接建筑物的钢筋或接地系统
用于保护性等电位连接或功能性等电位连接
M型，压配连接端子轴
带防水塞，防止水沿端子轴进入墙内
依据EN 62561-5，通过5 bar压缩空气和1 bar水压测试
螺纹接口: M10 / M12
端子板材料: 不锈钢 StSt (V4A)
材料牌号: 1.4571 / 1.4404 / 1.4401
端子轴材料: 镀锌钢 St/tZn
短路电流 (AC 50 Hz / DC): 3.7 kA
防水塞材料: 聚氯乙烯 PVC
测试标准: EN 62561-1

制造商： DEHN
型号: EFPM M10 12 V4A WS L245 VP STTZN
货号: 478051
其他类似产品

认证



技术参数

螺纹接口 M10 / M12
端子板材料 不锈钢 StSt (V4A)
材料牌号 1.4571 / 1.4404 / 1.4401
端子轴材料 镀锌钢 St/tZn
端子板直径 80 mm
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3.7 kA
防水塞材料 聚氯乙烯 PVC
测试标准 EN 62561-1

.产品已加入收藏夹。

进入收藏夹

商品478051加入购物车。

进入网上商店

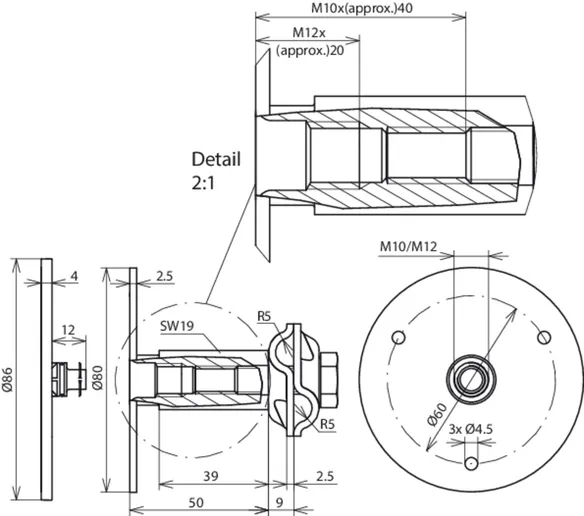

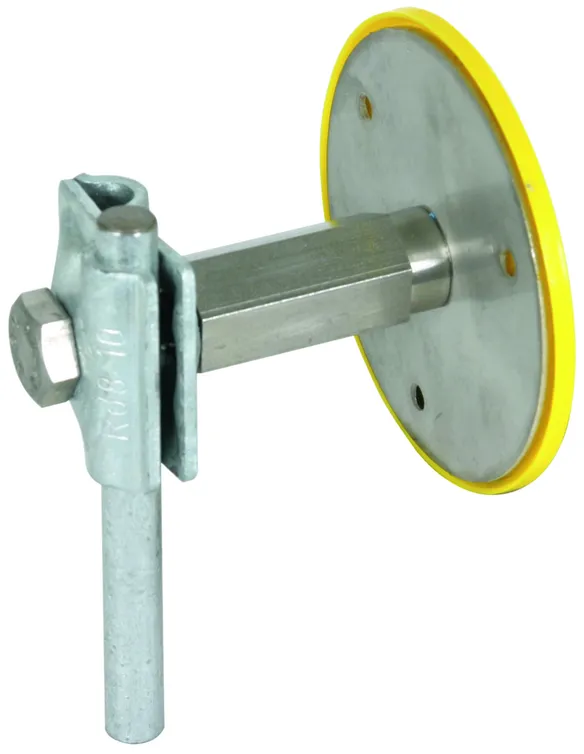

M型，带MV夹具

用于夹持8-10 mm圆导体，节省安装空间。

1 产品

货号 478112 EFPM M10 12 V4A MVK8.10 STTZN

全球贸易项目代码 4013364118140, 海关HS编码: 853590, 总重: 286.40 g, 包装单位: 25.00 件


附加信息

M型固定接地端子，带MV夹具，不锈钢 (V4A)，M10/M12
作为与引下线的无腐蚀连接
如：连接建筑物的钢筋或接地系统
用于保护性等电位连接或功能性等电位连接
M型，带MV夹具，用于夹持8-10 mm圆导体，节省安装空间。
螺纹接口: M10 / M12
端子板材料: 不锈钢 StSt (V4A)
材料牌号: 1.4571 / 1.4404 / 1.4401
MV夹具材料: 镀锌钢 St/tZn
短路电流 (AC 50 Hz / DC): 9.3 kA
测试标准: EN 62561-1

制造商： DEHN
型号: EFPM M10 12 V4A MVK8.10 STTZN
货号: 478112
其他类似产品

认证



技术参数

螺纹接口 M10 / M12
端子板材料 不锈钢 StSt (V4A)
材料牌号 1.4571 / 1.4404 / 1.4401
MV夹具材料 镀锌钢 St/tZn
端子板直径 80 mm
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 9.3 kA
测试标准 EN 62561-1

.产品已加入收藏夹。

进入收藏夹

商品478112加入购物车。

进入网上商店

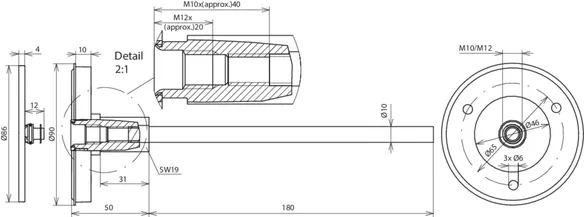

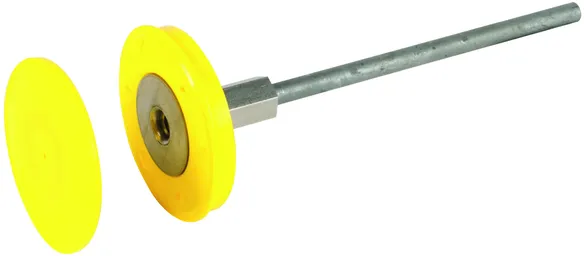

K型

带塑料圈和端子轴（长度 l=10 mm，直径 Ø10 mm）。

1 产品

货号 478200 EFPK M10 12 V4A L230 STTZN

全球贸易项目代码 4013364035652, 海关HS编码: 853590, 总重: 278.20 g, 包装单位: 25.00 件

前代产品


附加信息

K型固定接地端子，不锈钢 (V4A)，M10/M12
作为与引下线的无腐蚀连接
如：连接建筑物的钢筋或接地系统
用于保护性等电位连接或功能性等电位连接
K型，带塑料圈和端子轴（长度 l=10 mm，直径 Ø10 mm）
螺纹接口: M10 / M12
端子板材料: 不锈钢 StSt (V4A)
材料牌号: 1.4571 / 1.4404 / 1.4401
端子轴材料: 镀锌钢 St/tZn
短路电流 (AC 50 Hz / DC): 6.5 kA
测试标准: EN 62561-1

制造商： DEHN
型号: EFPK M10 12 V4A L230 STTZN
货号: 478200
其他类似产品

认证



技术参数

螺纹接口 M10 / M12
端子板材料 不锈钢 StSt (V4A)
材料牌号 1.4571 / 1.4404 / 1.4401
端子轴材料 镀锌钢 St/tZn
端子板直径 46 mm
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6.5 kA
测试标准 EN 62561-1

.产品已加入收藏夹。

进入收藏夹

商品478200加入购物车。

进入网上商店
