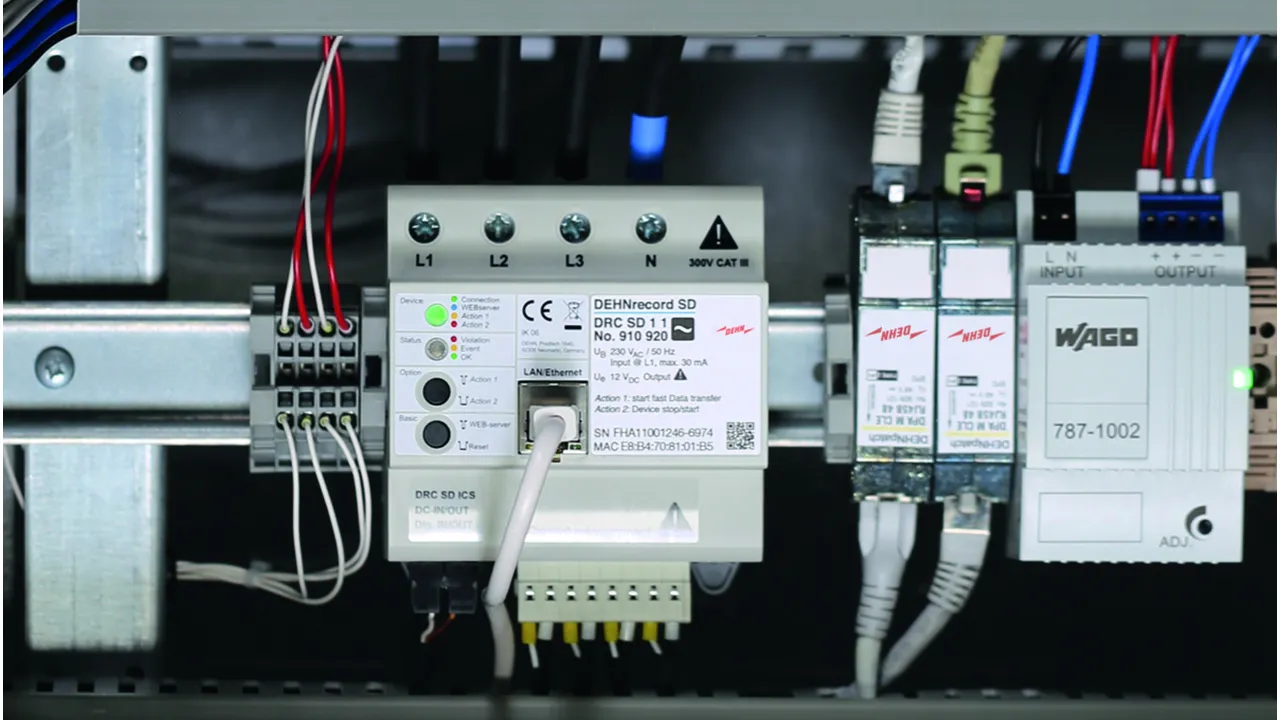

DEHNrecord SD

  • 基于边缘计算的多功能测量设备
  • 电源电压 230 V AC 或 24 V DC 外部电压
  • 尺寸紧凑（5模数），易于集成和改装
  • 通过连接排与 SPD 相匹配，具有安装优势
  • 电能质量测量符合 EN 61000-4-30，A 级认证
  • 限值符合 EN 50160 标准
  • 可额外定义单独的电能质量限值
  • 根据 EN50550 测量暂态/工频过电压
  • 测量负载曲线和功率
  • 集成数字输入端和输出端，可进行逻辑连接
  • 通过 Modbus TCP 和 MQTT 3.1 Azure 进行通信连接

更多信息

Similar topics

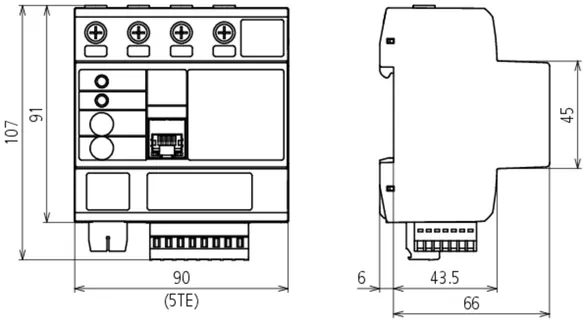

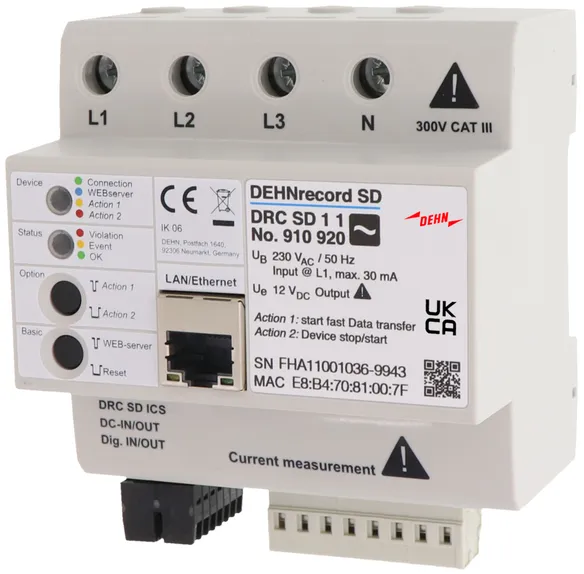

DRC SD 1 1

用于监控电能质量的多功能测量和分析装置。

1 产品

货号 910920 DRC SD 1 1

全球贸易项目代码 4013364460263, 海关HS编码: 903032, 总重: 510.02 g, 包装单位: 1.00 件


附加信息

一体化多功能测量设备，基于
边缘计算，具有以下功能：
电源电压 230 V 单相，通过 L1，例如
通过汇流排直接从电涌保护器 / 电源插座供电。
无需额外布线和备用保险丝
结构紧凑，易于集成
宽度为 5 个分区单元，可安装在 DIN 导轨上
电压质量测量符合 EN 61000-4-30，
A 级认证
持续传输标准化平均值
如果出现违反限值的情况，则会传输故障记录/数据。
因此大大减少了数据量
简化操作过程
限值符合 EN 50160 标准 / 可以
额外定义单个 PQ 限值
即使在没有违反限值的情况下
也可触发传输故障记录/可以通过
设备按钮或网络单独触发
PQ 特性符合
标记方案，依据 EN 61000-4-30 标准
测量 4 极负载电流和功率时可选择
通过外部电流线圈，额定电流高达
100 A（开合式电流互感器）或高达
1000 A（罗氏线圈）（引下线长度 3 米）
5 分钟平均值的测量值传输
符号化测量，用于检测
参考功率和反馈功率
临时/工频过电压测量
符合 EN50550 标准，包括单独的
参数设置选项，例如用于报告
低电压
通过 Cloud 监控器发送事件信息、
数字输出端和
电子邮件通知
集成的可参数化 I/O 接口
3 x 输入，2 x 输出，用于面向事件的控制指令
集成测量点概念
可通过相轨直接
对电涌保护器进行调整
通过 Modbus 进行通信连接
TCP/IP 接口和 MQTT 协议（3.1，基于 Azure）
测量值可通过
DEHN Cloud 监控器或通过外部
公司特定的 Cloud 平台或
通过 Modbus 寄存器读取
GPS 定位，可用于
创建 PQ 地图
基于网络的设备配置和固件更新

制造商： DEHN
型号: DRC SD 1 1
货号: 910920
其他类似产品



技术参数

PQ 测量方法符合 EN 61000-4-30:2015 标准 A 级
电源 (UB ) 230 V交流电 (50 Hz) 通过测量电压的 L1
标称输入电压范围 230 / 400 V交流电
输入电压范围 185-265 V交流电

.产品已加入收藏夹。

进入收藏夹

商品910920加入购物车。

进入网上商店

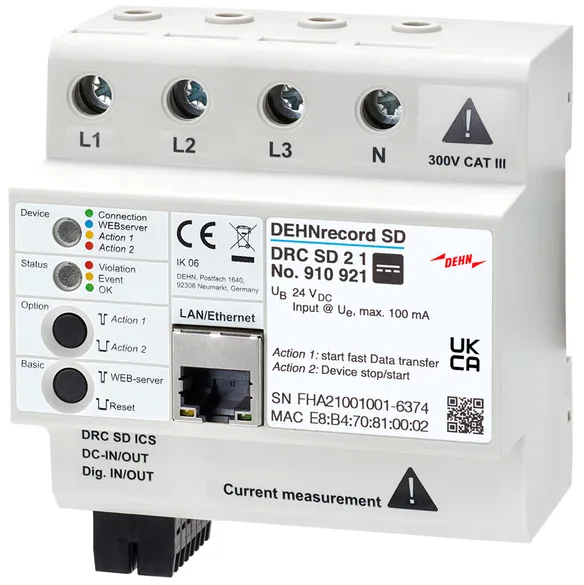

DRC SD 2 1

用于监控电能质量的多功能测量和分析装置。

1 产品

货号 910921 DRC SD 2 1

全球贸易项目代码 4013364460270, 海关HS编码: 903032, 总重: 510.02 g, 包装单位: 1.00 件


附加信息

一体化多功能测量设备，基于
边缘计算，具有以下功能：
24V DC 电源
结构紧凑，易于集成
宽度为 5 个分区单元，可安装在 DIN 导轨上
电压质量测量符合 EN 61000-4-30，
A 级认证
持续传输标准化平均值
如果出现违反限值的情况，则会传输故障记录/数据。
因此大大减少了数据量
简化操作过程
限值符合 EN 50160 标准 / 可以
额外定义单个 PQ 限值
即使在没有违反限值的情况下
也可触发传输故障记录/可以通过
设备按钮或网络单独触发
PQ 特性符合
标记方案，依据 EN 61000-4-30 标准
测量 4 极负载电流和功率时可选择
通过外部电流线圈，额定电流高达
100 A（开合式电流互感器）或高达
1000 A（罗氏线圈）（引下线长度 3 米）
5 分钟平均值的测量值传输
符号化测量，用于检测
参考功率和反馈功率
临时/工频过电压测量
符合 EN50550 标准，包括单独的
参数设置选项，例如用于报告
低电压
通过 Cloud 监控器发送事件信息、
数字输出端和
电子邮件通知
集成的可参数化 I/O 接口
3 x 输入，2 x 输出，用于面向事件的控制指令
集成测量点概念
通过汇流排可直接与
对电涌保护器进行调整
通过 Modbus 进行通信连接
TCP/IP 接口和 MQTT 协议（3.1，基于 Azure）
测量值可通过
DEHN Cloud 监控器或通过外部
公司特定的 Cloud 平台或
通过 Modbus 寄存器读取
GPS 定位，可用于
创建 PQ 地图
基于网络的设备配置和固件更新

制造商： DEHN
型号: DRC SD 2 1
货号: 910921
其他类似产品



技术参数

PQ 测量方法符合 EN 61000-4-30:2015 标准 A 级
电源 (UB ) 24 VDC
标称输入电压范围 24 VDC SELV（最大 3 W）
输入电压范围 18-30 VDC

.产品已加入收藏夹。

进入收藏夹

商品910921加入购物车。

进入网上商店

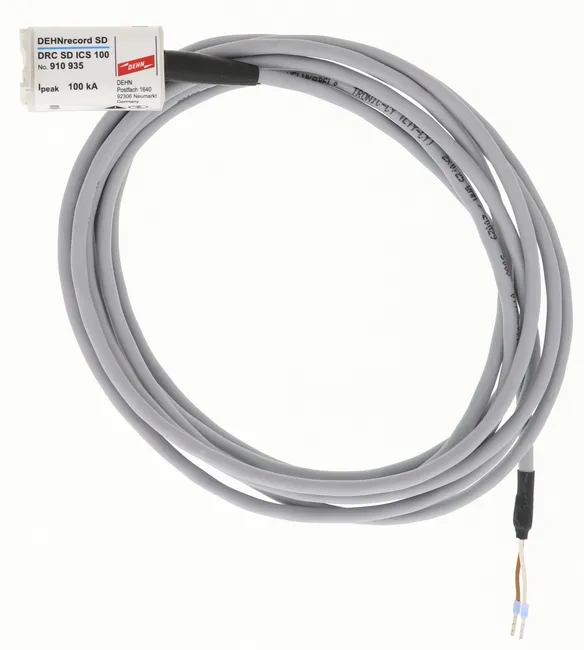

DRC SD ICS 100

DEHNrecord SD ICS 可用于检测绝缘导体上高达 100 kA 的冲击电流。
必须与绝缘导体保持至少 ≥ 30 cm 的距离。

1 产品

货号 910935 DRC SD ICS 100

全球贸易项目代码 4013364460676, 海关HS编码: 903033, 总重: 172.02 g, 包装单位: 1.00 件


附加信息

带连接电缆的冲击电流传感器
用于测量高达 100 kA 的冲击电流
记录时间最长 5 秒
振幅分辨率 100A
采样率 1µs
可通过网络服务器调节触发阈值
DRC SD 1 1 或 DRC SD 2 1 的触发阈值
连接电缆长度 3 米

制造商： DEHN
型号: DRC SD ICS 100
货号: 910935
其他类似产品



技术参数

冲击电流测量范围 (8/20 µs) (10/350 µs) 4-100 kA
分辨率振幅 100 A
采样率 1 µs
录制长度 最长 200 ms
触发阈值振幅 可通过内部网络服务器进行参数设置
连接电缆长度 3 m

.产品已加入收藏夹。

进入收藏夹

商品910935加入购物车。

进入网上商店

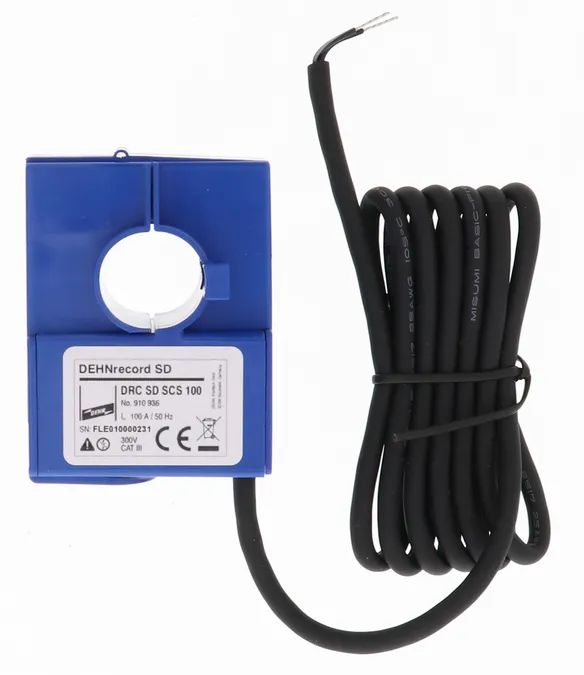

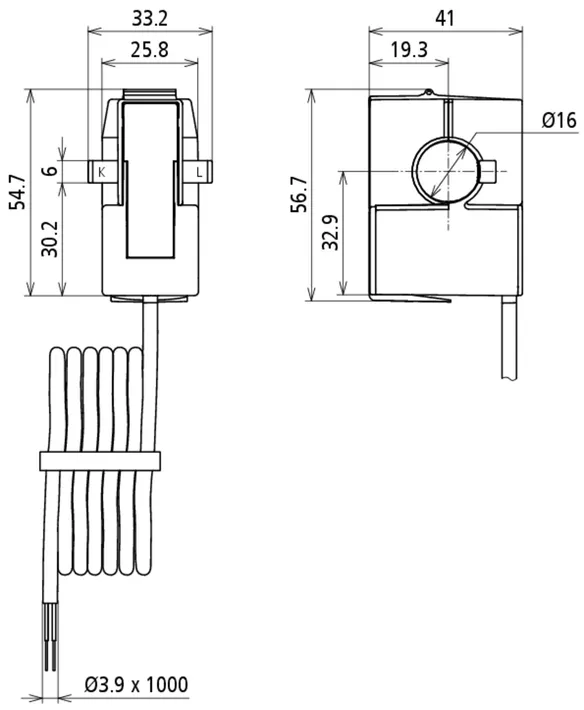

DRC SD SCS 100

用于交流电 (AC) 电子测量的铰链式铁芯电流互感器，初级电路（电源）和次级电路（测量）之间采用电隔离，最高电压为 300 V CAT III。

1 产品

货号 910936 DRC SD SCS 100

全球贸易项目代码 4013364460683, 海关HS编码: 903033, 总重: 148.50 g, 包装单位: 1.00 件


附加信息

用于电子测量交流电的铰链式铁芯电流互感器
用于交流电电子测量的铰链式铁芯电流互感器
初级电路（电源）和
次级电路（测量）之间采用电隔离，最高电压可达 300V CAT III
精度等级 1 (IEC 61869-2)
标称初级电流 100 A
扩展初级电流 120 A
额定短时热电流最大 6 kA @50Hz
动态标称电流最大 3 kA @50Hz
标称频率 50 Hz
频率带宽 (-3 dB) 最小 1.5 kHz
连接电缆长度 1 m
最大电缆直径 16 mm

制造商： DEHN
型号: DRC SD SCS 100
货号: 910936
其他类似产品



技术参数

精度等级 1 (IEC 61869-2)
标称初级电流 (IPr ) 100 A
扩展初级电流 (IePr ) 120 A
额定短时热电流 (Ith ) 最大 6 kA @ 50 Hz；60 x IPr (1s) kA
动态标称电流 (Idyn ) 最大 3 kA @ 50 Hz; 60 x IPr (1s) kA
额定频率 (fr ) 50 Hz
频率带宽 (-3 dB) (BW) 最小 1.5 kHz
最大引下线直径 16 mm
连接电缆长度 1 m

.产品已加入收藏夹。

进入收藏夹

商品910936加入购物车。

进入网上商店

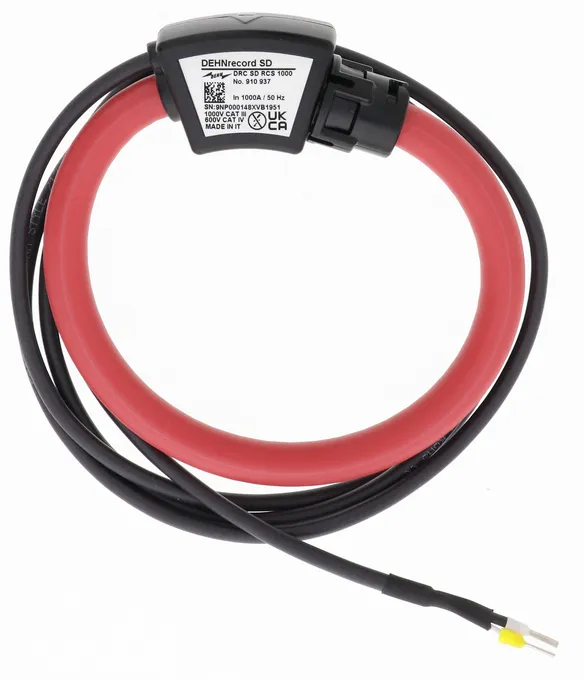

DRC SD RCS 1000

用于交流电 (AC) 电子测量的罗氏电流互感器，初级电路（电源）和次级电路（测量）之间采用电隔离，最高电压可达 1000 V CAT III。

2 产品

货号 910937 DRC SD RCS 1000 3M

全球贸易项目代码 4013364460690, 海关HS编码: 903033, 总重: 210.46 g, 包装单位: 1.00 件


附加信息

罗氏电流互感器
用于电子测量
用于交流电电子测量的铰链式铁芯电流互感器
初级电路（电源）和
电隔离最高电压可达 1000V CAT III。
精度等级 1 (IEC 61869-2)
标称初级电流 1000 A
扩展初级电流 2000 A
标称频率 50 Hz
频率带宽 (-3 dB) 3 kHz
连接电缆长度 3 m
最大电缆直径 95 mm

制造商： DEHN
型号: DRC SD RCS 1000 3M
货号: 910937
其他类似产品



技术参数

精度等级 1 (IEC 61869-2)
标称初级电流 (IPr ) 1000 A
扩展初级电流 (IePr ) 2000 A
额定频率 (fr ) 50 Hz
频率带宽 (-3 dB) (BW) 3 kHz
定位误差 (εL ) < +/- 1%
最大引下线直径 95 mm
连接电缆长度 3 m

.产品已加入收藏夹。

进入收藏夹

商品910937加入购物车。

进入网上商店

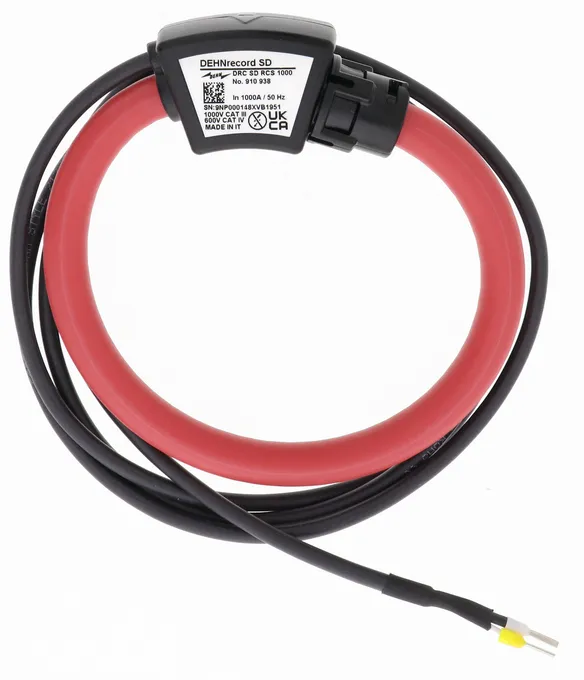

货号 910938 DRC SD RCS 1000 1M

全球贸易项目代码 4013364467668, 海关HS编码: 903033, 总重: 147.19 g, 包装单位: 1.00 件


附加信息

罗氏电流互感器
用于电子测量
用于交流电电子测量的铰链式铁芯电流互感器
初级电路（电源）和
电隔离最高电压可达 1000V CAT III。
精度等级 1 (IEC 61869-2)
标称初级电流 1000 A
扩展初级电流 2000 A
标称频率 50 Hz
频率带宽 (-3 dB) 3 kHz
连接电缆长度 1 m
最大电缆直径 95 mm

制造商： DEHN
型号: DRC SD RCS 1000 1M
货号: 910938
其他类似产品



技术参数

精度等级 1 (IEC 61869-2)
标称初级电流 (IPr ) 1000 A
扩展初级电流 (IePr ) 2000 A
额定频率 (fr ) 50 Hz
频率带宽 (-3 dB) (BW) 3 kHz
定位误差 (εL ) < +/- 1%
最大引下线直径 95 mm
连接电缆长度 1 m

.产品已加入收藏夹。

进入收藏夹

商品910938加入购物车。

进入网上商店
