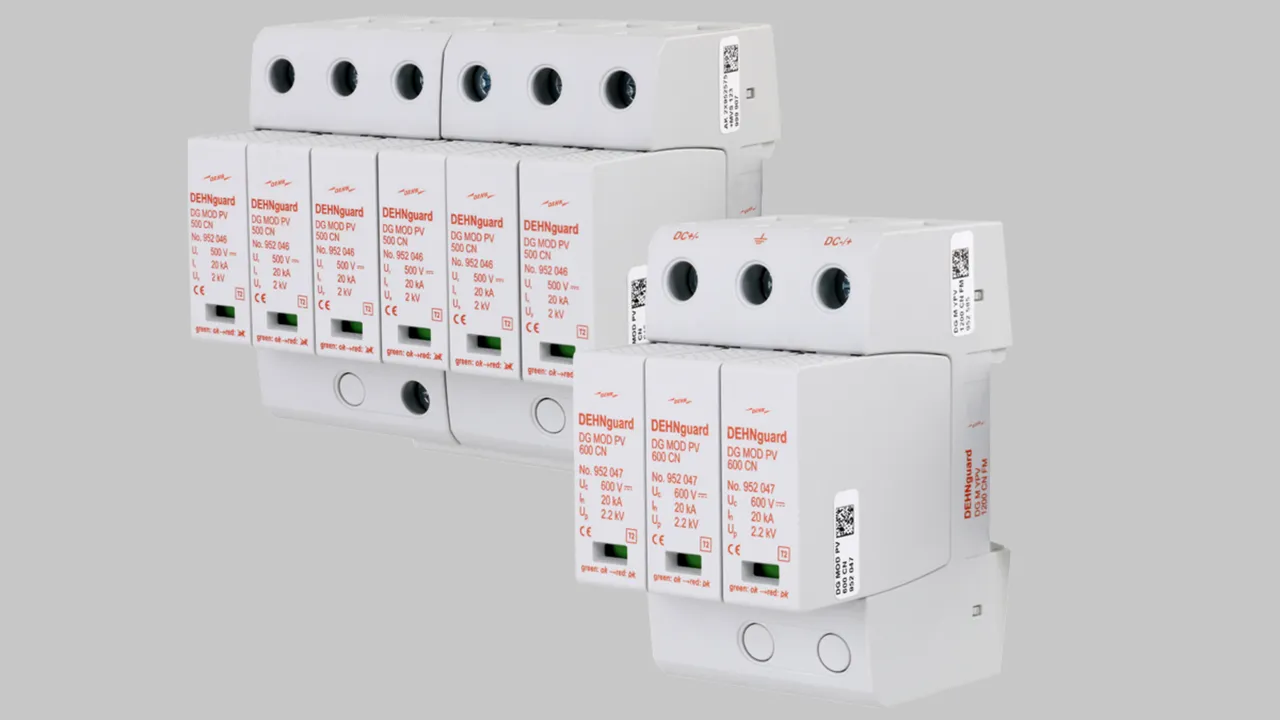

DEHNguard modular (Y)PV CN

多极模块化电涌保护（包含预接线单元），用于光伏系统，最大电压可达到1500V。

由底座和插入式模块组成，含预接线单无，用于光伏系统

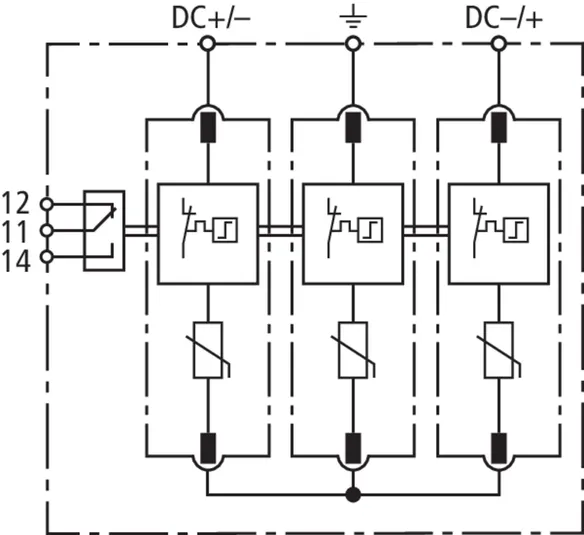

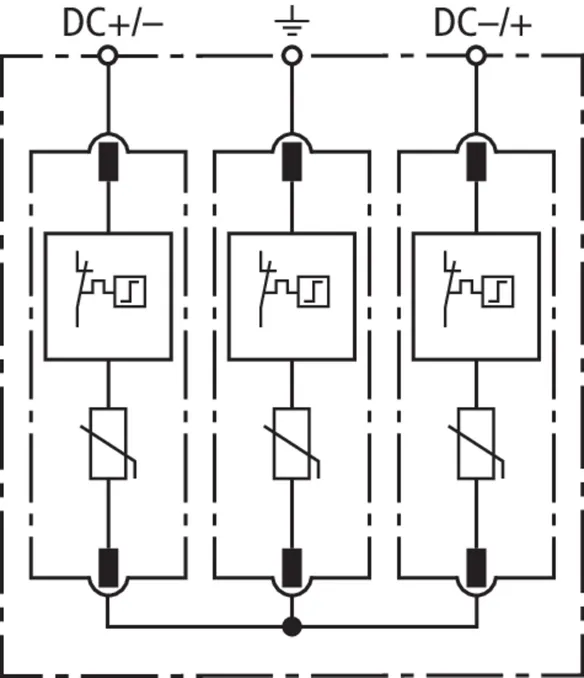

由三个高通压敏电阻组成的防故障Y型电路，防止光伏电路中的绝缘故障对电涌保护器的损坏。
依据EN50539-11测试
动态热脱扣设计，具有高可靠性
指示窗口设计，红色代表故障，需要更换模块，绿色代表正常
适用于IEC60364-7-712标准（光伏供电系统-建筑电气安装）

DG M YPV 1000 CN (FM)

多极模块化电涌保护器，用于光伏系统，FM版本带遥信端子（浮动切换触点）。

2 产品

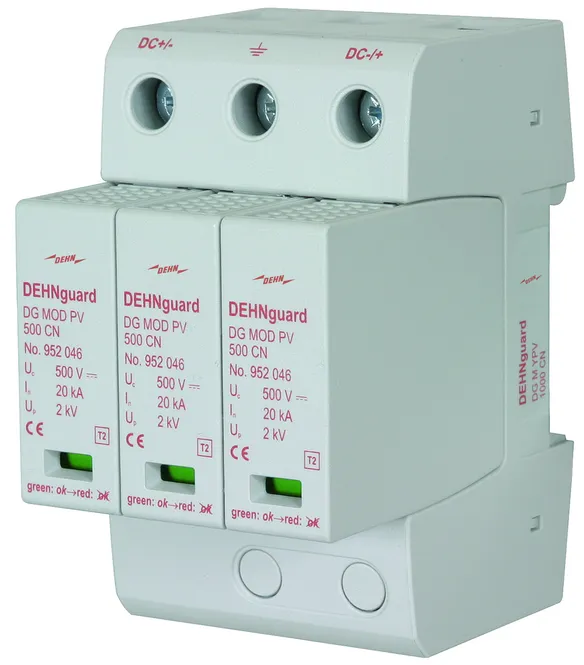

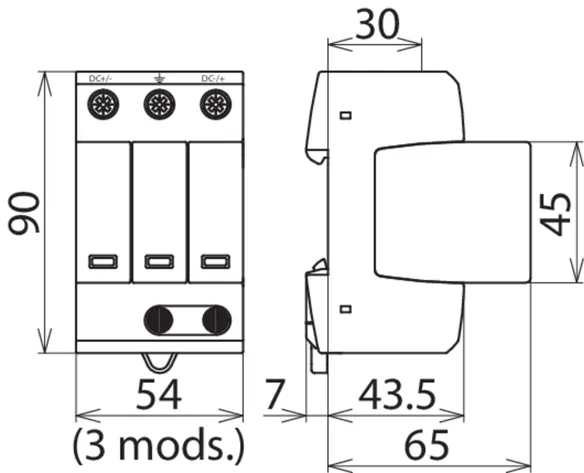

货号 952570 DG M YPV 1000 CN

全球贸易项目代码 6942299501261, 海关HS编码: , 总重: 325.00 g, 包装单位: 1.00 件


附加信息

DEHNguard M YPV 1000 CN 电涌保护器
3极模块可插拔电涌保护器，用于光伏直流1000V系统，3模宽度
依据IEC 61643-31，GB/T 18802.31-2016，2级SPD
故障指示
光伏系统最大持续工作电压：1100 V
电压保护水平：≤ 4 kV
标称放电电流：20 kA
总放电电流：40 kA
短路耐受能力：1 kA
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用
适用于IEC 60364-7-712，GB/T 16895.32-2008（光伏供电系统-建筑电气安装)

制造商： DEHN
型号: DG M YPV 1000 CN
货号: 952570
其他类似产品

认证

技术参数

SPD依据 EN50539-11	2级 / II级
最大光伏电压 (U_CPV )	≤ 1100 V
短路耐受能力 (I_SCPV )	1000 A
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
总放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_total )	40 kA
电压保护水平 (U_P )	≤ 4 kV

最大光伏电压 (U_CPV )	≤ 1100 V
短路耐受能力 (I_SCPV )	1000 A
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
总放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_total )	40 kA
电压保护水平 (U_P )	≤ 4 kV
5 kA时电压保护水平 (U_P )	≤ 3.5 kV
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-40°C...+80°C
功能/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	灰色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	3 模数，DIN 43880

.产品已加入收藏夹。

进入收藏夹

商品952570加入购物车。

进入网上商店

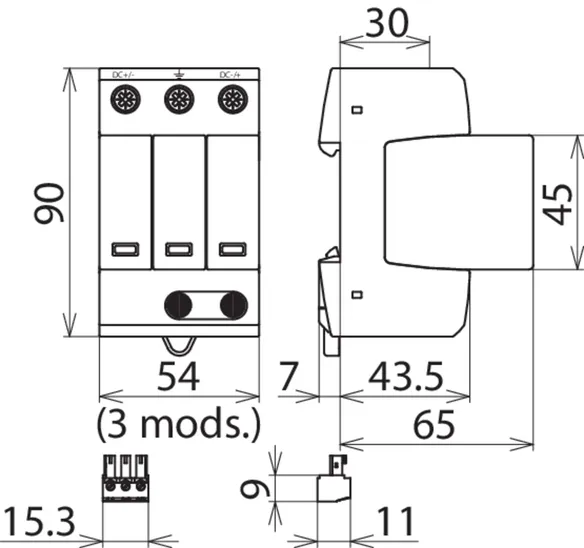

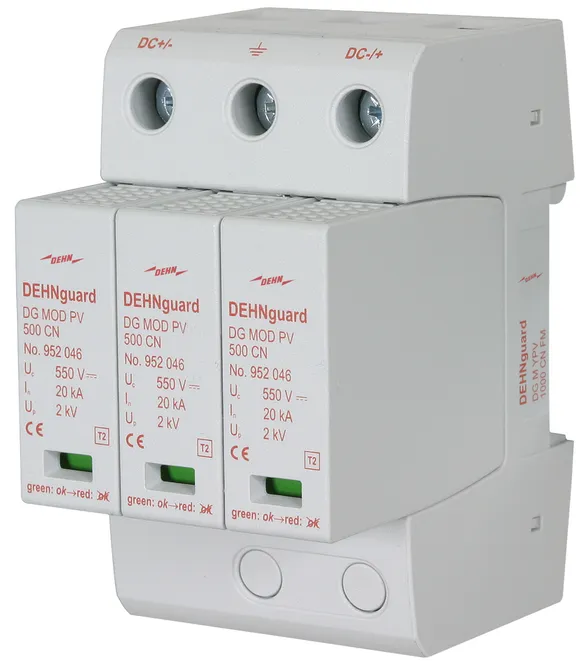

货号 952575 DG M YPV 1000 CN FM

全球贸易项目代码 6942299501278, 海关HS编码: , 总重: 330.00 g, 包装单位: 1.00 件


附加信息

DEHNguard M YPV 1000 CN FM 电涌保护器
3极模块可插拔电涌保护器，用于光伏直流1000V系统，3模宽度
依据IEC 61643-31，GB/T 18802.31-2016，2级SPD
故障指示，远程告警功能
光伏系统最大持续工作电压：1100 V
电压保护水平：≤ 4 kV
标称放电电流：20 kA
总放电电流：40 kA
短路耐受能力：1 kA
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用
适用于IEC 60364-7-712，GB/T 16895.32-2008（光伏供电系统-建筑电气安装）

制造商： DEHN
型号: DG M YPV 1000 CN FM
货号: 952575
其他类似产品

认证

技术参数

SPD依据 EN50539-11	2级 / II级
最大光伏电压 (U_CPV )	≤ 1100 V
短路耐受能力 (I_SCPV )	1000 A
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
总放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_total )	40 kA
电压保护水平 (U_P )	≤ 4 kV

最大光伏电压 (U_CPV )	≤ 1100 V
短路耐受能力 (I_SCPV )	1000 A
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
总放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_total )	40 kA
电压保护水平 (U_P )	≤ 4 kV
5 kA时电压保护水平 (U_P )	≤ 3.5 kV
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-40°C...+80°C
功能/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	灰色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	3 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V/0.5 A
直流负载能力	250 V/0.1 A; 125 V/0.2 A; 75 V/0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品952575加入购物车。

进入网上商店

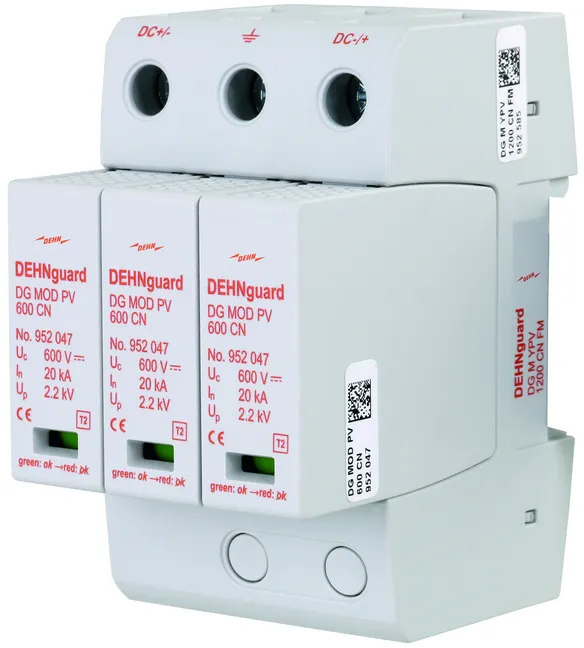

DG M YPV 1200 CN FM

多极模块化电涌保护器，用于光伏系统，带遥信端子（浮动遥信触点）。

1 产品

货号 952585 DG M YPV 1200 CN FM

全球贸易项目代码 6942299503012, 海关HS编码: , 总重: 377.00 g, 包装单位: 1.00 件


附加信息

DEHNguard M YPV 1200 CN FM 电涌保护器
3极模块可插拔电涌保护器，用于光伏直流1200V系统，3模宽度
依据IEC 61643-31，GB/T 18802.31-2016，2级SPD
故障指示，远程告警功能
光伏系统最大持续工作电压：1200 V
电压保护水平：≤ 4.5 kV
标称放电电流：20 kA
总放电电流：40 kA
短路耐受能力：1 kA
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用
适用于IEC 60364-7-712，GB/T 16895.32-2008（光伏供电系统-建筑电气安装）

制造商： DEHN
型号: DG M YPV 1200 CN FM
货号: 952585
其他类似产品

认证

技术参数

SPD依据 EN50539-11	2级 / II级
最大光伏电压 (U_CPV )	≤ 1200 V
短路耐受能力 (I_SCPV )	1000 A
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
总放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_total )	40 kA
电压保护水平 (U_P )	≤ 4.5 kV

最大光伏电压 (U_CPV )	≤ 1200 V
短路耐受能力 (I_SCPV )	1000 A
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
总放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_total )	40 kA
电压保护水平 (U_P )	≤ 4.5 kV
5 kA时电压保护水平 (U_P )	≤ 4 kV
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-40°C...+80°C
功能/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	灰色热塑性材料, UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	3 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V/0.5 A
直流负载能力	250 V/0.1 A; 125 V/0.2 A; 75 V/0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品952585加入购物车。

进入网上商店

DG M YPV 1500 CN FM

多极模块化电涌保护器，用于光伏系统，带遥信端子（浮动遥信触点）。

1 产品

货号 952577 DG M YPV 1500 CN FM

全球贸易项目代码 6942299503906, 海关HS编码: , 总重: 0.00 g, 包装单位: 1.00 件


附加信息

DEHNguard M YPV 1500 CN FM 电涌保护器
3极模块可插拔电涌保护器，用于光伏直流1500V系统，3模宽度
依据IEC 61643-31，GB/T 18802.31-2016，2级SPD
故障指示，远程告警功能
光伏系统最大持续工作电压：1500 V
电压保护水平：≤ 5 kV
标称放电电流：20 kA
总放电电流：40 kA
短路耐受能力：1 kA
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用
适用于IEC 60364-7-712，GB/T 16895.32-2008（光伏供电系统-建筑电气安装）

制造商： DEHN
型号: DG M YPV 1500 CN FM
货号: 952577
其他类似产品

认证

技术参数

SPD依据 EN50539-11	2级 / II级
最大光伏电压 (U_CPV )	≤ 1500 V
短路耐受能力 (I_SCPV )	1000 A
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
总放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_total )	40 kA
电压保护水平 (U_P )	≤ 5 kV

最大光伏电压 (U_CPV )	≤ 1500 V
短路耐受能力 (I_SCPV )	1000 A
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
总放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_total )	40 kA
电压保护水平 (U_P )	≤ 5 kV
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-40°C...+80°C
功能/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	灰色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	3 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V/0.5 A
直流负载能力	250 V/0.1 A; 125 V/0.2 A; 75 V/0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品952577加入购物车。

进入网上商店

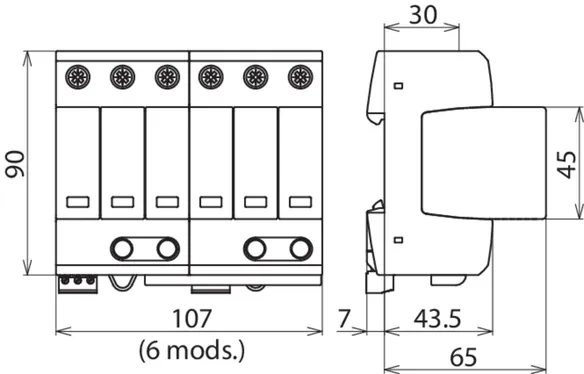

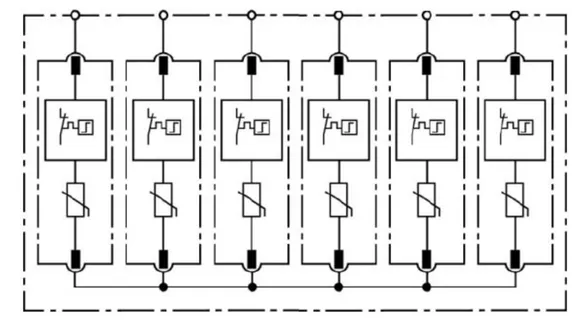

AK 2x 952575+MVS123

多极模块化电涌保护器，用于光伏系统，带遥信端子（浮动遥信触点）。

1 产品

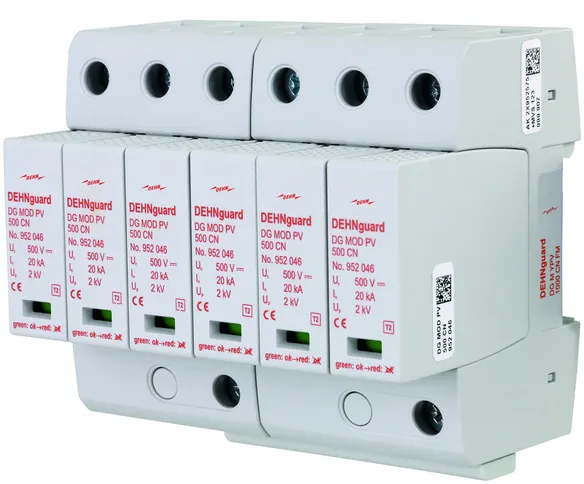

货号 999907 AK 2x 952575+MVS123

全球贸易项目代码 6942299502510, 海关HS编码: , 总重: 753.00 g, 包装单位: 1.00 件


Open PDF

附加信息

CAD文件

DEHNguard M PV 多极电涌保护器
6极模块可插拔电涌保护器，用于多极光伏直流1000V系统，6模宽度
依据IEC 61643-31，GB/T 18802.31-2016，2级SPD
故障指示，远程告警功能
光伏系统最大持续工作电压：1000 V
电压保护水平：≤ 4 kV
标称放电电流：20 kA
总放电电流：25 kA
短路耐受能力：1 kA
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用
适用于IEC 60364-7-712，GB/T 16895.32-2008（光伏供电系统-建筑电气安装）

制造商： DEHN
型号: AK 2x 952575+MVS123
货号: 999907
其他类似产品

技术参数

EN 50539-11的符合性	是
SPD依据 EN50539-11	2级 / II级
最大光伏电压 (U_CPV )	≤ 1000 V
短路耐受能力 (I_SCPV )	200 A
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
总放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_total )	25 kA
电压保护水平 (U_P )	≤ 4 kV

EN 50539-11的符合性	是
最大光伏电压 (U_CPV )	≤ 1000 V
短路耐受能力 (I_SCPV )	200 A
标称放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
最大放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
总放电电流 (8/20 µs) [(DC+/DC-) --> PE] (I_total )	25 kA
电压保护水平 (U_P )	≤ 4 kV
5 kA时电压保护水平 (U_P )	≤ 3.5 kV
响应时间 (t_A )	≤ 25 ns
工作温度范围 (T_U )	-40°C...+80°C
功能/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm² 单股线/软线
接线截面积 (最长)	35 mm² 多股线/25 mm² 软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	灰色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	6 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V/0.5 A
直流负载能力	250 V/0.1 A; 125 V/0.2 A; 75 V/0.5 A
遥信终端的横截面积	最大 1.5 mm² 单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品999907加入购物车。

进入网上商店

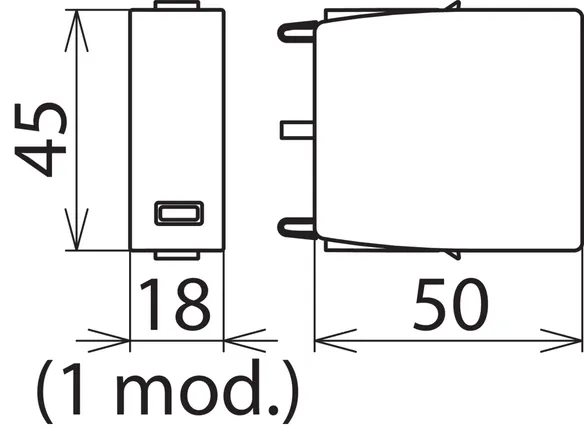

DG MOD PV ... CN

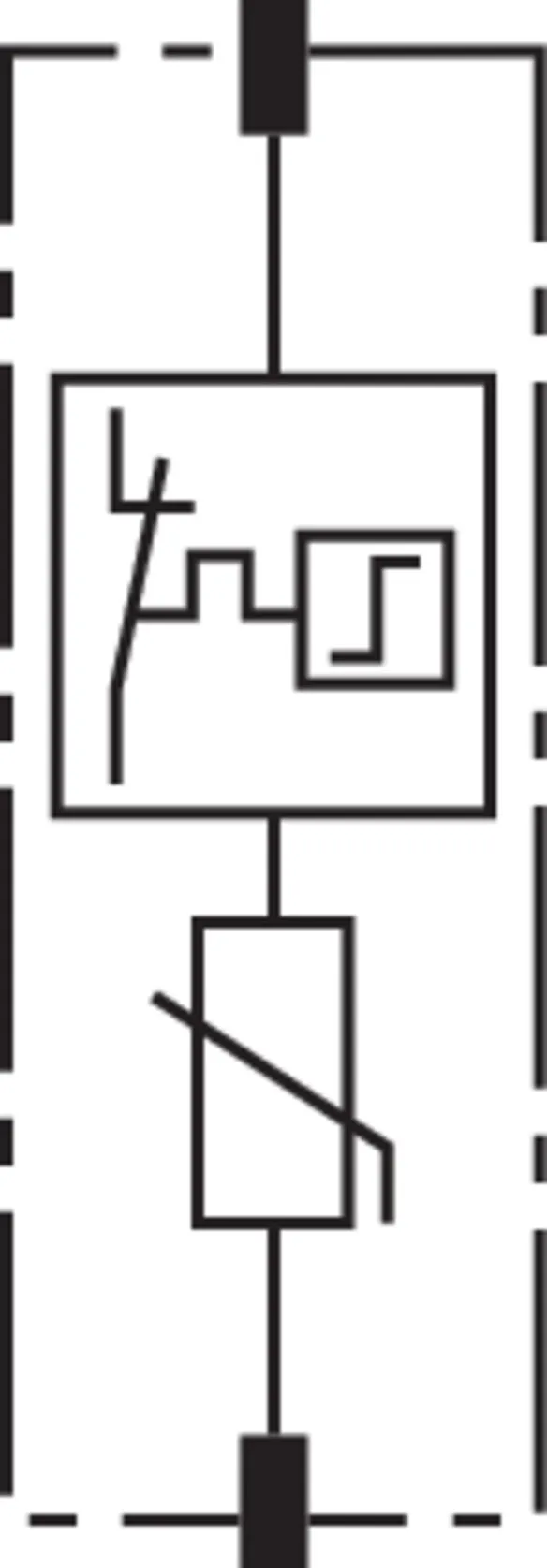

用于DEHNguard M YPV ... 的压敏电阻型保护模块。

3 产品

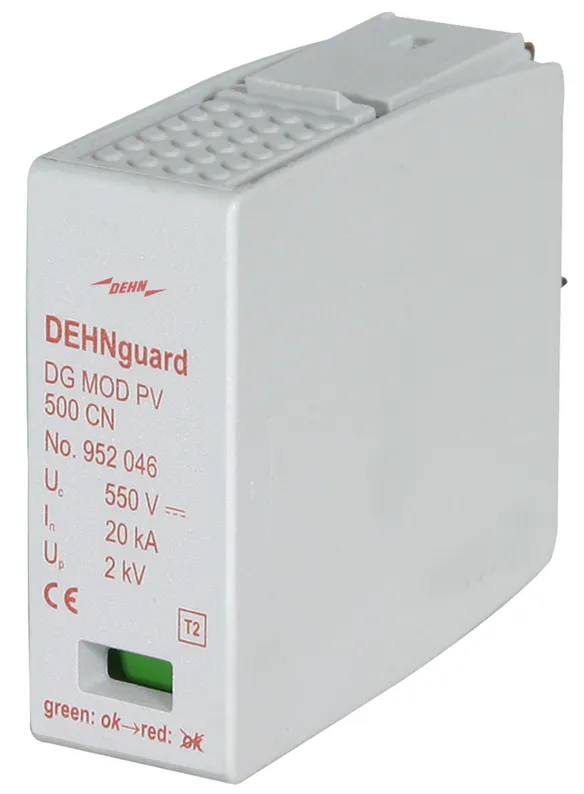

货号 952046 DG MOD PV 500 CN

全球贸易项目代码 6942299501285, 海关HS编码: , 总重: 74.00 g, 包装单位: 1.00 件


附加信息

制造商： DEHN
型号: DG MOD PV 500 CN
货号: 952046
其他类似产品

技术参数

最大放电电流 (8/20 µs) (I_max )	40 kA
总放电电流 (8/20 µs) (I_total )	40 kA

.产品已加入收藏夹。

进入收藏夹

商品952046加入购物车。

进入网上商店

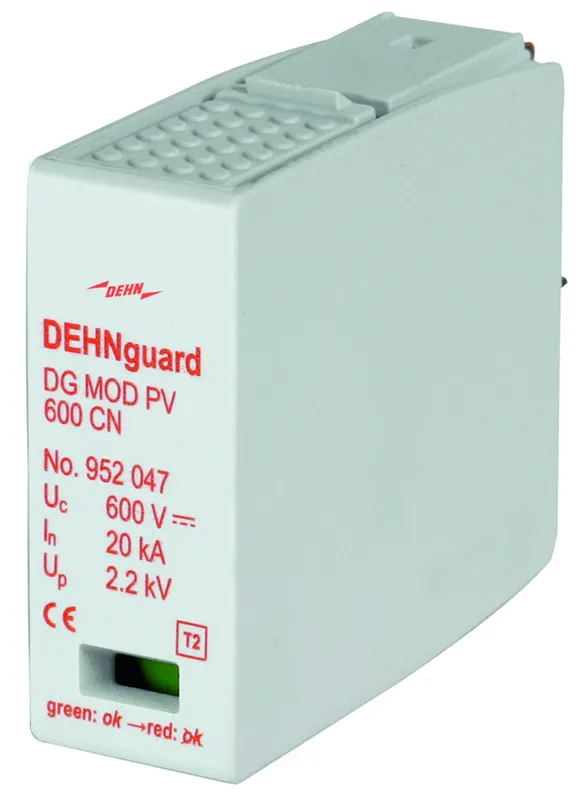

货号 952047 DG MOD PV 600 CN

全球贸易项目代码 6942299503029, 海关HS编码: , 总重: 74.00 g, 包装单位: 1.00 件


附加信息

制造商： DEHN
型号: DG MOD PV 600 CN
货号: 952047
其他类似产品

技术参数

最大放电电流 (8/20 µs) (I_max )	40 kA
总放电电流 (8/20 µs) (I_total )	40 kA

.产品已加入收藏夹。

进入收藏夹

商品952047加入购物车。

进入网上商店

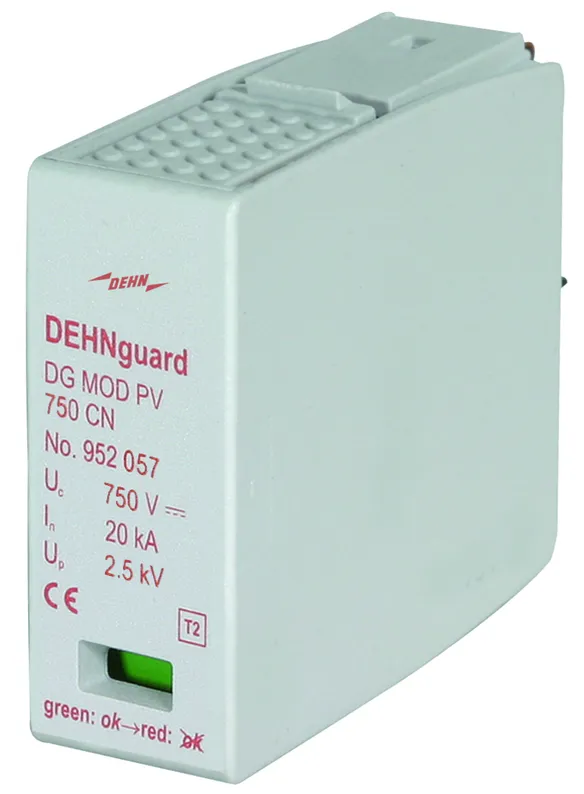

货号 952057 DG MOD PV 750 CN

全球贸易项目代码 6942299504019, 海关HS编码: , 总重: 60.00 g, 包装单位: 1.00 件


附加信息

制造商： DEHN
型号: DG MOD PV 750 CN
货号: 952057
其他类似产品

技术参数

最大放电电流 (8/20 µs) (I_max )	40 kA
总放电电流 (8/20 µs) (I_total )	40 kA

.产品已加入收藏夹。

进入收藏夹

商品952057加入购物车。

进入网上商店
