BLITZDUCTOR XT – 保护模块

复合型雷电流和电涌保护器

最大放电能力，适用于两线、三线或四线接口
雷电流泄放能力可达10kA (10/350 µs)
低电压保护水平，适用于保护终端设备

内置LifeCheck监控功能

电涌保护器测试时无需停机
可检测劣化的电涌保护器
劣化电涌保护器提前更换，提高系统可靠性

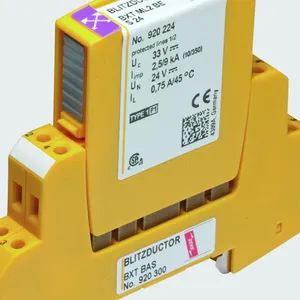

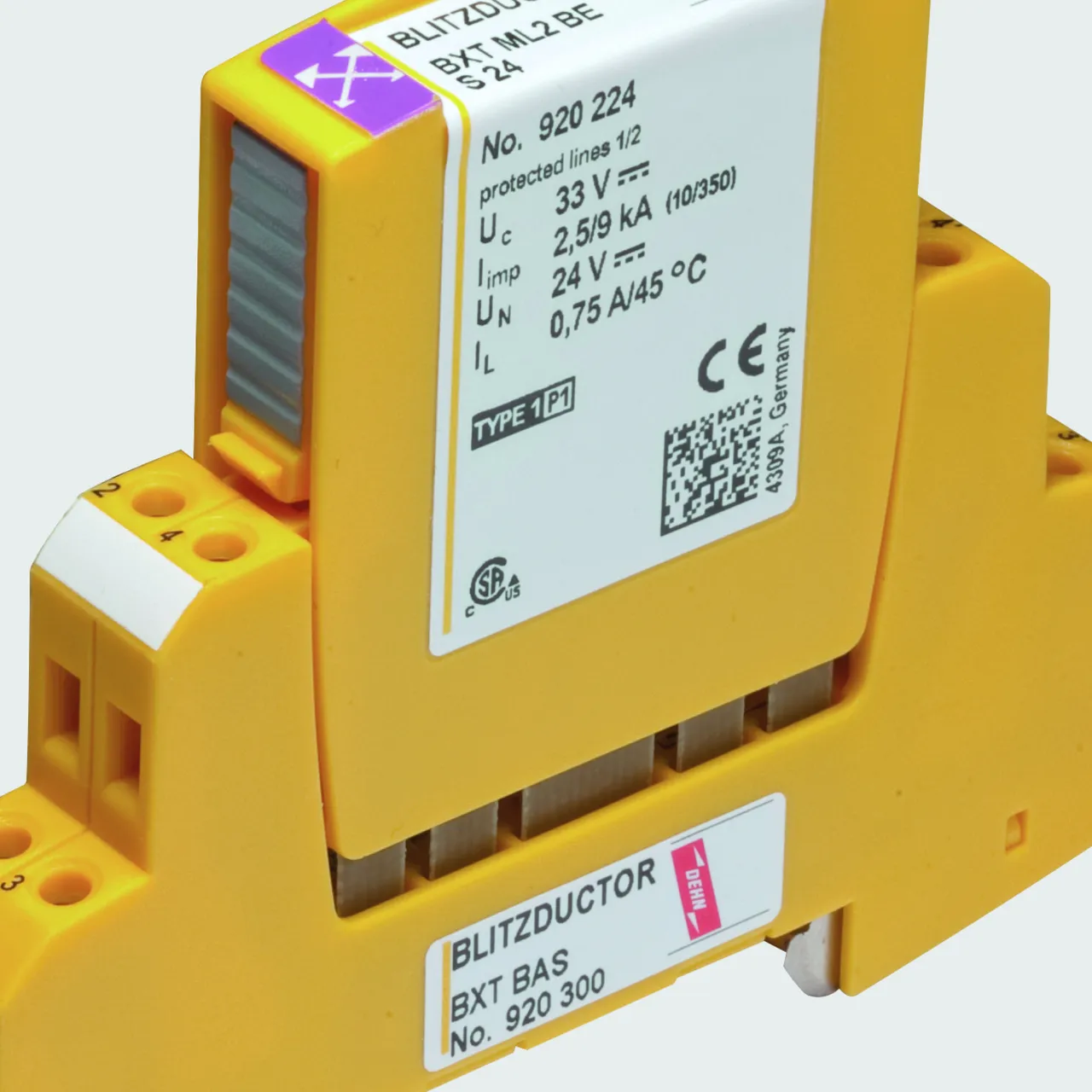

电涌保护器由保护模块和底座组成

防振动和防冲击设计，有利于系统安全运行
所有保护元件都集成于SPD模块内
两种底座可供选择：插拔模块时，信号中断或无信号中断

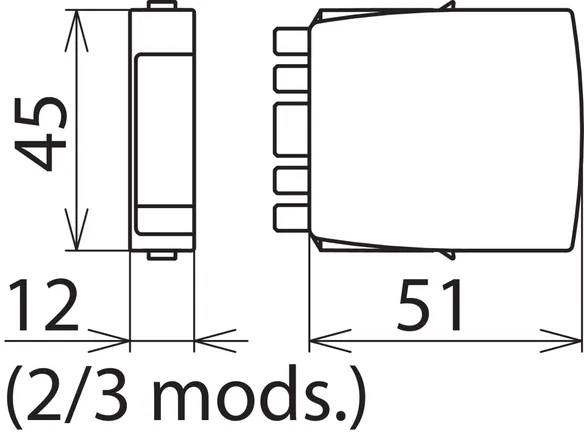

空间需求小，4线或2对线仅占用12mm的模块宽度

详情

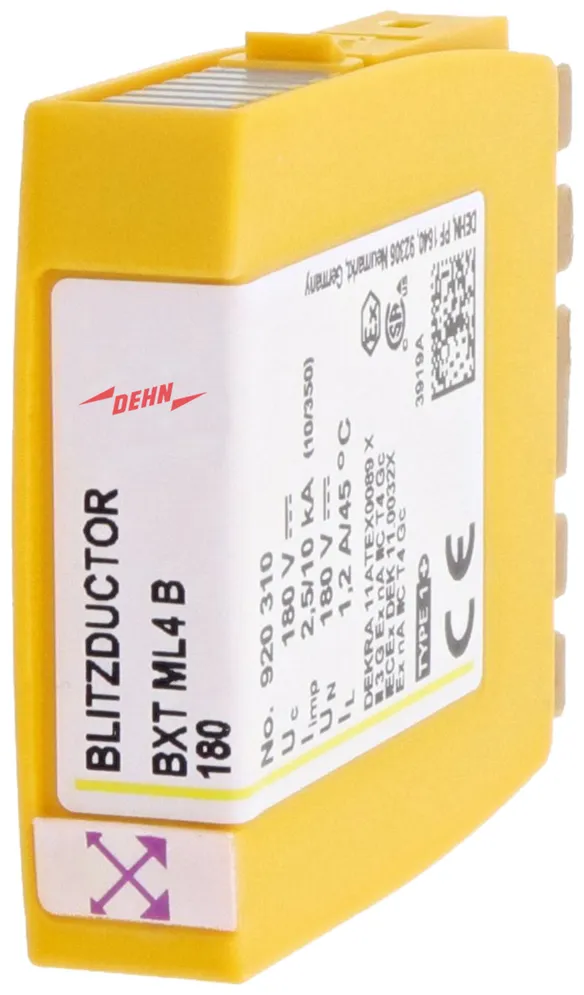

BXT ML4 B 180

带RFID-LifeCheck的雷电流保护模块，节省空间，几乎适用于所有的应用类型。通常总是与下游的 Q电涌保护器配合使用，具有较低的电压保护水平。LifeCheck探测到热/电过载之后，SPD应被更换。DEHN record LC / SCM /MCM 无需接触，即可显示其结果。

1 产品

货号 920310 BXT ML4 B 180

全球贸易项目代码 4013364109124, 海关HS编码: 853630, 总重: 31.60 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

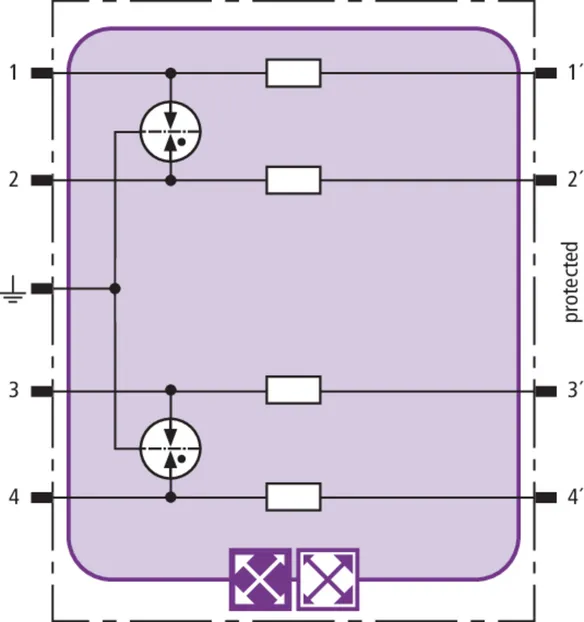

BXT ML4 B 180 带LifeCheck的雷电流保护模块
BLITZDUCTOR XT 雷电流保护模块
SPD 分类 Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 180 V
标称电流 (45 °C) : 1.2 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 B 180
货号: 920310
其他类似产品

认证

技术参数

SPD分类	H
直流最大持续工作电压 (U_C )	180 V
标称电流 (45 °C) (I_L )	1.2 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	0.4 ohms
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	H
标称电压 (U_N )	180 V
直流最大持续工作电压 (U_C )	180 V
交流最大持续工作电压 (U_C )	127 V
标称电流 (45 °C) (I_L )	1.2 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 600 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 650 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	0.4 ohms
电容 (线-线) (C)	≤ 16 pF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920310加入购物车。

进入网上商店

BXT ML4 BE 5 – BE 180

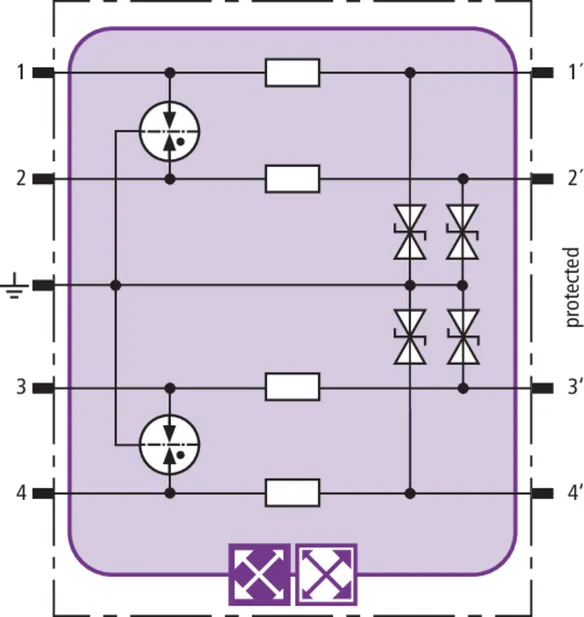

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于具有公共参考电位的非平衡接口的4根单线保护。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

7 产品

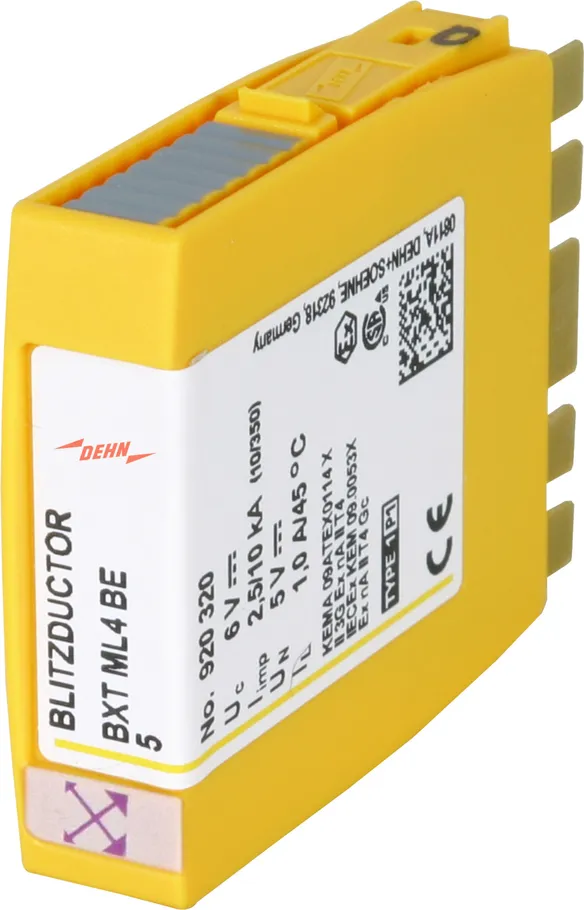

货号 920320 BXT ML4 BE 5

全球贸易项目代码 4013364109032, 海关HS编码: 853630, 总重: 31.00 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML4 BE 5 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 6 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE 5
货号: 920320
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	6 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	1.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 29 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 27 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 18 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 9 V
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	1.0 MHz
电容 (线-线) (C)	≤ 2.7 nF
电容 (线-PG) (C)	≤ 5.4 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920320加入购物车。

进入网上商店

货号 920322 BXT ML4 BE 12

全球贸易项目代码 4013364109049, 海关HS编码: 853630, 总重: 30.70 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML4 BE 12 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 15 V
标称电流 (45 °C) : 0.75 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE 12
货号: 920322
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	15 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	2.7 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	12 V
直流最大持续工作电压 (U_C )	15 V
交流最大持续工作电压 (U_C )	10.6 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 50 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 37 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 38 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 19 V
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	2.7 MHz
电容 (线-线) (C)	≤ 1.0 nF
电容 (线-PG) (C)	≤ 2.0 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *⁾
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920322加入购物车。

进入网上商店

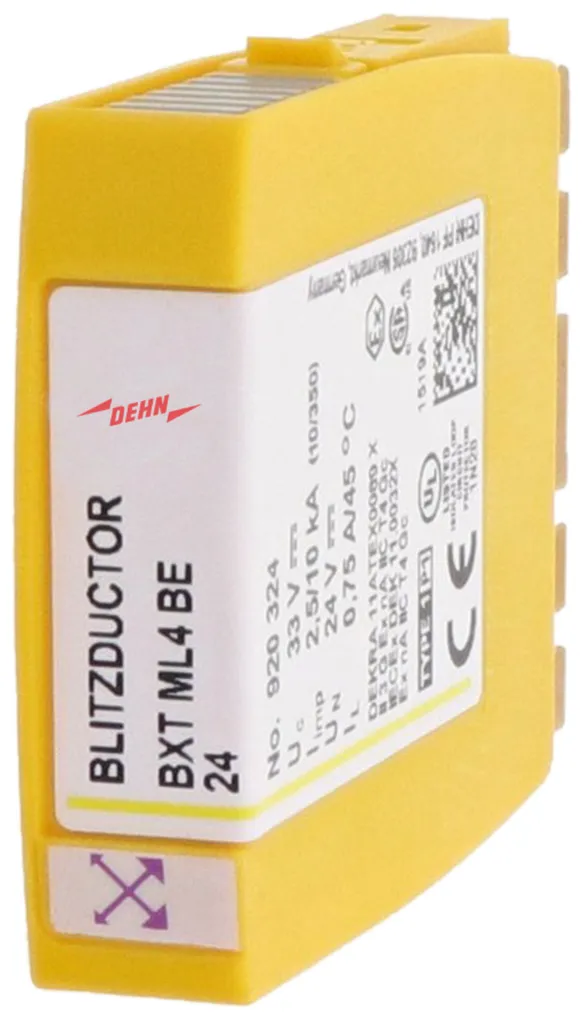

货号 920324 BXT ML4 BE 24

全球贸易项目代码 4013364109056, 海关HS编码: 853630, 总重: 45.00 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML4 BE 24 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 33 V
标称电流 (45 °C) : 0.75 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE 24
货号: 920324
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	33 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	6.8 MHz
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	33 V
交流最大持续工作电压 (U_C )	23.3 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 102 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 66 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 90 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 45 V
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	6.8 MHz
电容 (线-线) (C)	≤ 0.5 nF
电容 (线-PG) (C)	≤ 1.0 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920324加入购物车。

进入网上商店

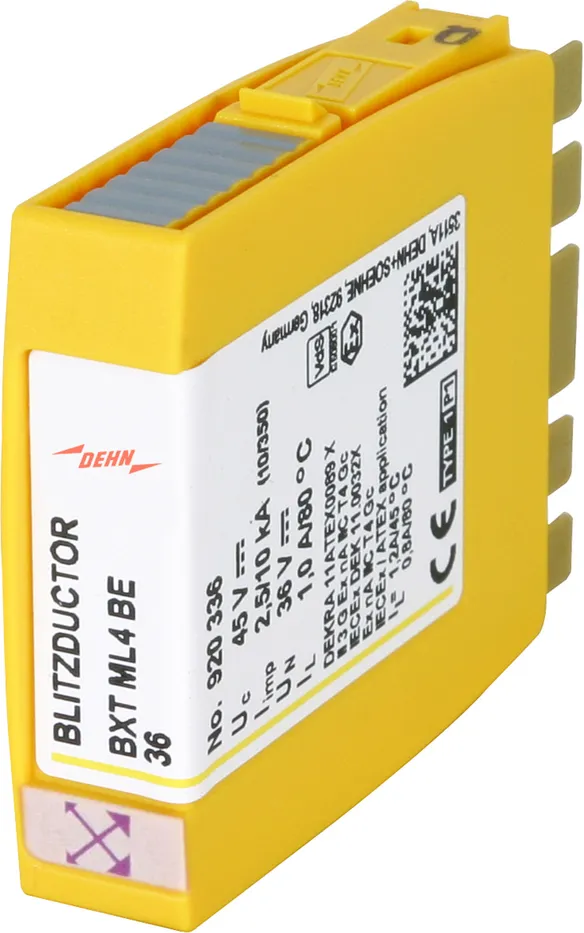

货号 920336 BXT ML4 BE 36

全球贸易项目代码 4013364118539, 海关HS编码: 853630, 总重: 47.50 g, 包装单位: 1.00 件


附加信息

CAD文件

BXT ML4 BE 36 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 45 V
标称电流 (45 °C) : 1.8 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE 36
货号: 920336
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	45 V
标称电流 (45 °C) (I_L )	1.8 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	0.43 ohms
截止频率 (线-PG) (f_G )	3.8 MHz
认证	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	36 V
直流最大持续工作电压 (U_C )	45 V
交流最大持续工作电压 (U_C )	31 V
标称电流 (45 °C) (I_L )	1.8 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 140 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 85 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 112 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 56 V
每线串联阻抗	0.43 ohms
截止频率 (线-PG) (f_G )	3.8 MHz
电容 (线-线) (C)	≤ 0.8 nF
电容 (线-PG) (C)	≤ 1.6 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920336加入购物车。

进入网上商店

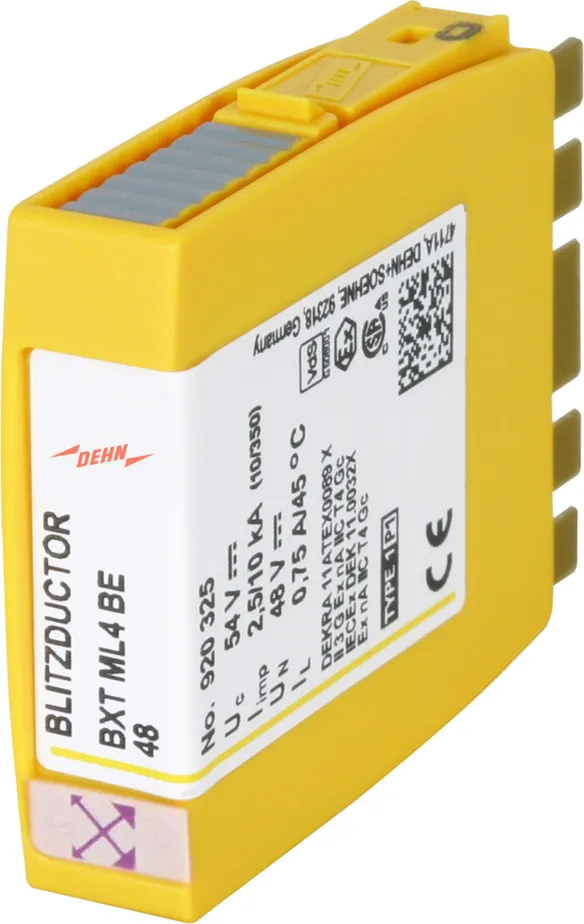

货号 920325 BXT ML4 BE 48

全球贸易项目代码 4013364109063, 海关HS编码: 853630, 总重: 31.20 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML4 BE 48 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 54 V
标称电流 (45 °C) : 0.75 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE 48
货号: 920325
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	54 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	8.7 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	48 V
直流最大持续工作电压 (U_C )	54 V
交流最大持续工作电压 (U_C )	38.1 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 160 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 95 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 140 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 70 V
每线串联阻抗	1.8 ohms
截止频率 (线-PG) (f_G )	8.7 MHz
电容 (线-线) (C)	≤ 0.35 nF
电容 (线-PG) (C)	≤ 0.7 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920325加入购物车。

进入网上商店

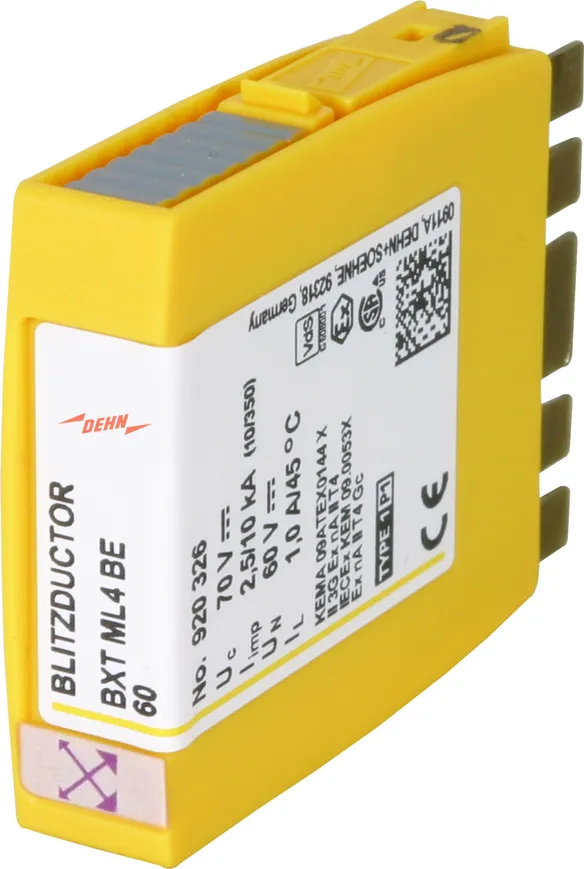

货号 920326 BXT ML4 BE 60

全球贸易项目代码 4013364109070, 海关HS编码: 853630, 总重: 31.00 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML4 BE 60 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 70 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE 60
货号: 920326
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	70 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	9.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	60 V
直流最大持续工作电压 (U_C )	70 V
交流最大持续工作电压 (U_C )	49.5 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 220 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 125 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 180 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 90 V
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	9.0 MHz
电容 (线-线) (C)	≤ 250 pF
电容 (线-PG) (C)	≤ 500 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920326加入购物车。

进入网上商店

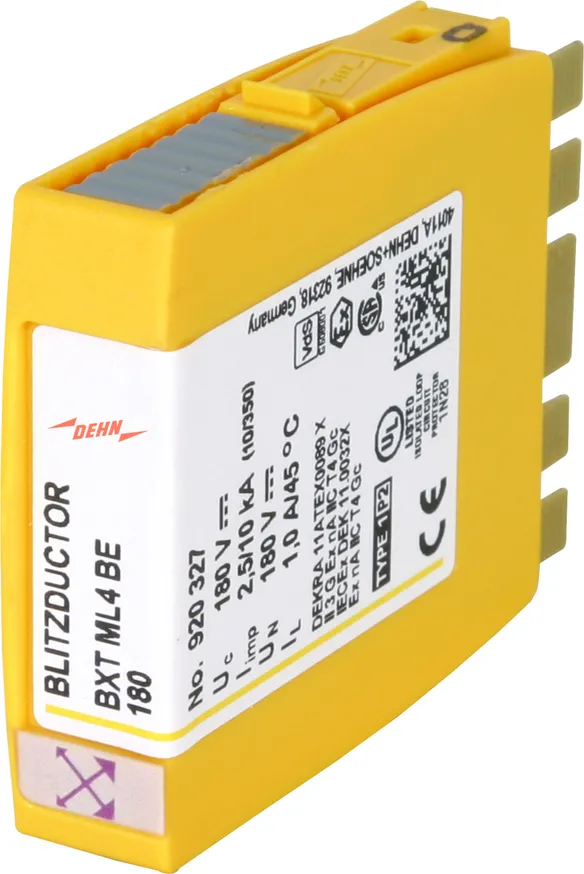

货号 920327 BXT ML4 BE 180

全球贸易项目代码 4013364109087, 海关HS编码: 853630, 总重: 31.30 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML4 BE 180 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P2
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 180 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE 180
货号: 920327
其他类似产品

认证

技术参数

SPD分类	L
直流最大持续工作电压 (U_C )	180 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	25.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	L
标称电压 (U_N )	180 V
直流最大持续工作电压 (U_C )	180 V
交流最大持续工作电压 (U_C )	127 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 520 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 300 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 500 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 250 V
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	25.0 MHz
电容 (线-线) (C)	≤ 120 pF
电容 (线-PG) (C)	≤ 240 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920327加入购物车。

进入网上商店

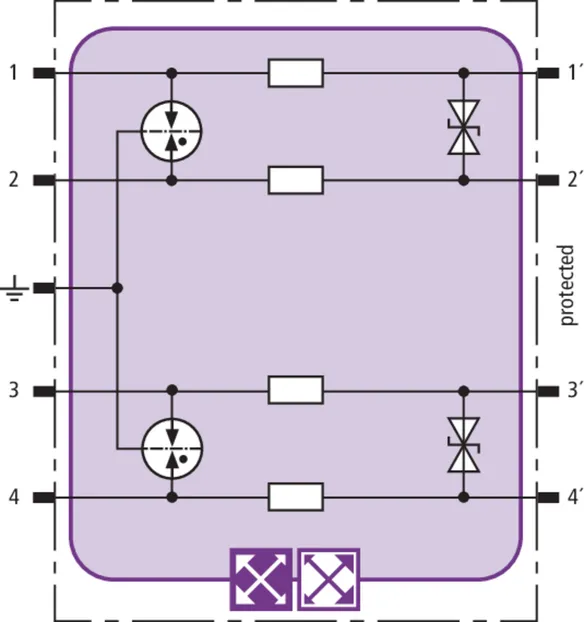

BXT ML4 BD 5 – BD 180

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于浮地的平衡接口的2对线保护。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

6 产品

货号 920340 BXT ML4 BD 5

全球贸易项目代码 4013364108967, 海关HS编码: 853630, 总重: 30.10 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML4 BD 5 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 6.0 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BD 5
货号: 920340
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	6.0 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	1.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.0 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 25 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 9 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	1.0 MHz
电容 (线-线) (C)	≤ 5.4 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920340加入购物车。

进入网上商店

货号 920342 BXT ML4 BD 12

全球贸易项目代码 4013364108974, 海关HS编码: 853630, 总重: 30.30 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML4 BD 12 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 15 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BD 12
货号: 920342
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	15 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	2.8 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	12 V
直流最大持续工作电压 (U_C )	15 V
交流最大持续工作电压 (U_C )	10.6 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 26 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 19 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	2.8 MHz
电容 (线-线) (C)	≤ 2.0 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920342加入购物车。

进入网上商店

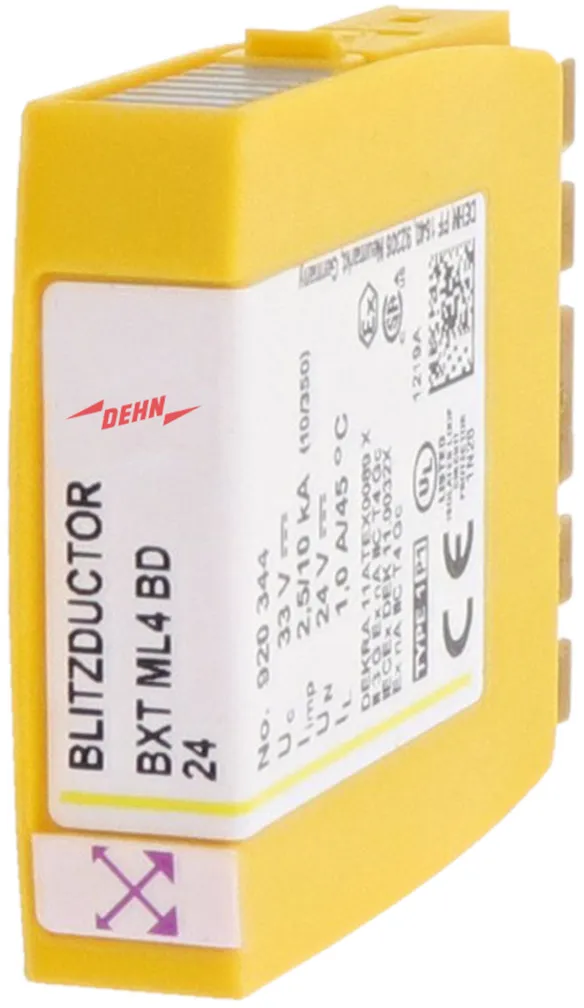

货号 920344 BXT ML4 BD 24

全球贸易项目代码 4013364108981, 海关HS编码: 853630, 总重: 45.30 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML4 BD 24 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 33 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BD 24
货号: 920344
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	33 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	7.8 MHz
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	33 V
交流最大持续工作电压 (U_C )	23.3 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 52 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 45 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	7.8 MHz
电容 (线-线) (C)	≤ 1.0 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920344加入购物车。

进入网上商店

货号 920345 BXT ML4 BD 48

全球贸易项目代码 4013364108998, 海关HS编码: 853630, 总重: 30.50 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

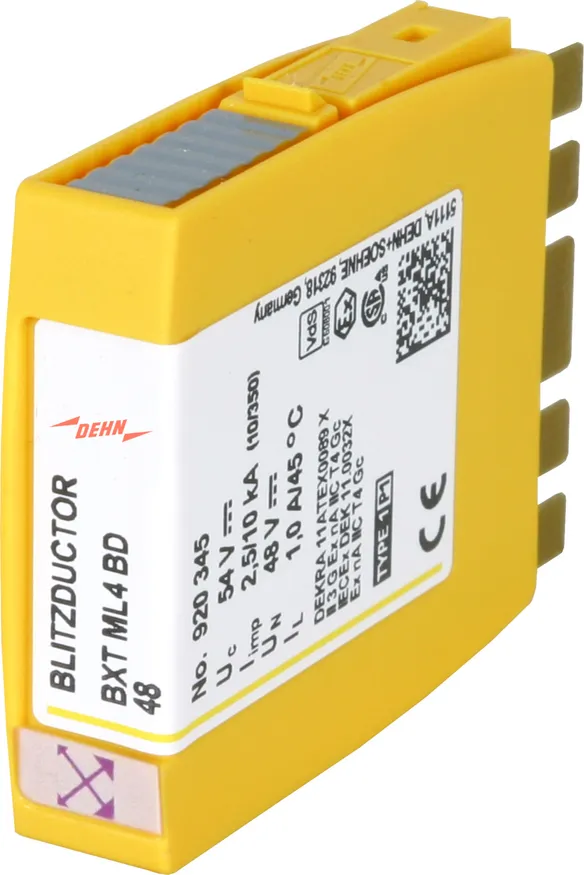

BXT ML4 BD 48 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 54 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BD 48
货号: 920345
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	54 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	8.7 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	48 V
直流最大持续工作电压 (U_C )	54 V
交流最大持续工作电压 (U_C )	38.1 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 80 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 70 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	8.7 MHz
电容 (线-线) (C)	≤ 0.7 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920345加入购物车。

进入网上商店

货号 920346 BXT ML4 BD 60

全球贸易项目代码 4013364109001, 海关HS编码: 853630, 总重: 30.70 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

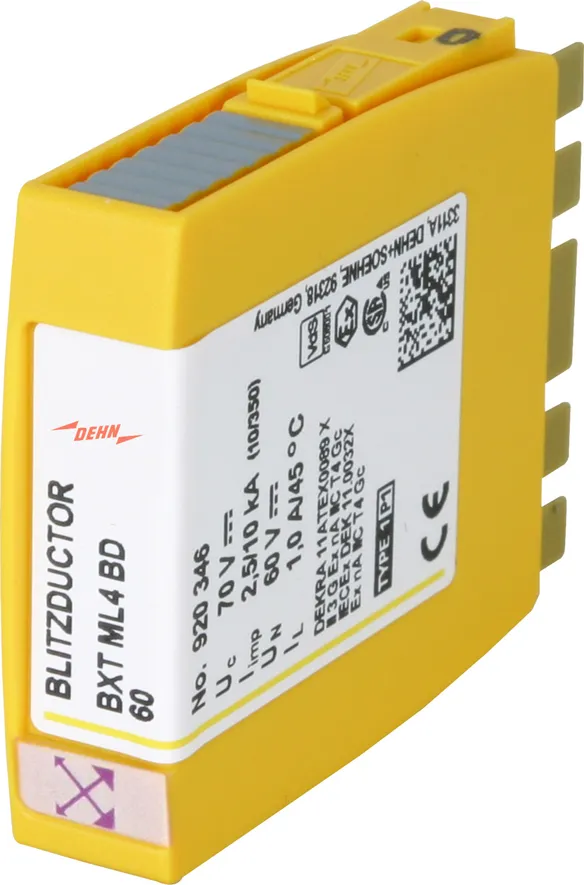

BXT ML4 BD 60 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 70 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BD 60
货号: 920346
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	70 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	11.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	60 V
直流最大持续工作电压 (U_C )	70 V
交流最大持续工作电压 (U_C )	49.5 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 110 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 90 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	11.0 MHz
电容 (线-线) (C)	≤ 500 pF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920346加入购物车。

进入网上商店

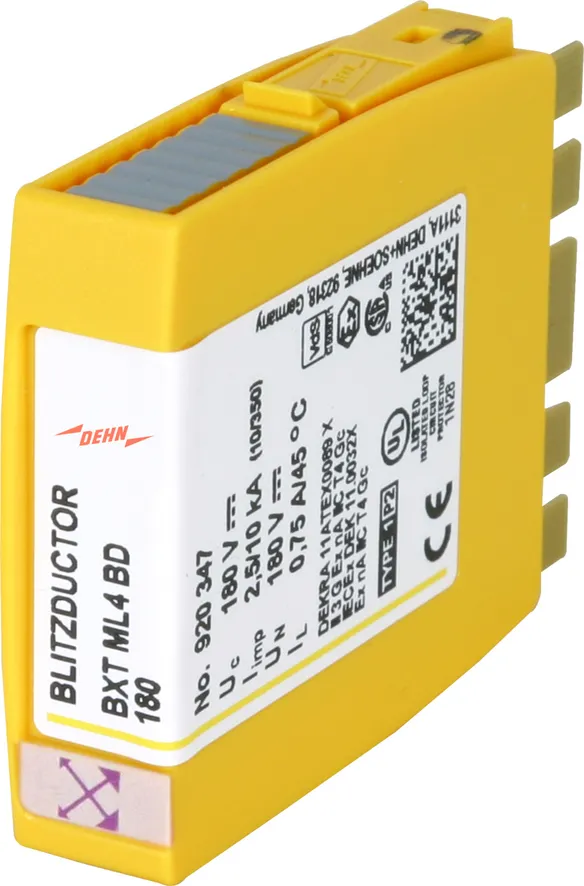

货号 920347 BXT ML4 BD 180

全球贸易项目代码 4013364109018, 海关HS编码: 853630, 总重: 30.50 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML4 BD 180 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P2
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 180 V
标称电流 (45 °C) : 0.75 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BD 180
货号: 920347
其他类似产品

认证

技术参数

SPD分类	L
直流最大持续工作电压 (U_C )	180 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.8 ohms
截止频率 (线-线) (f_G )	25.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	L
标称电压 (U_N )	180 V
直流最大持续工作电压 (U_C )	180 V
交流最大持续工作电压 (U_C )	127 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 270 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 250 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.8 ohms
截止频率 (线-线) (f_G )	25.0 MHz
电容 (线-线) (C)	≤ 240 pF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920347加入购物车。

进入网上商店

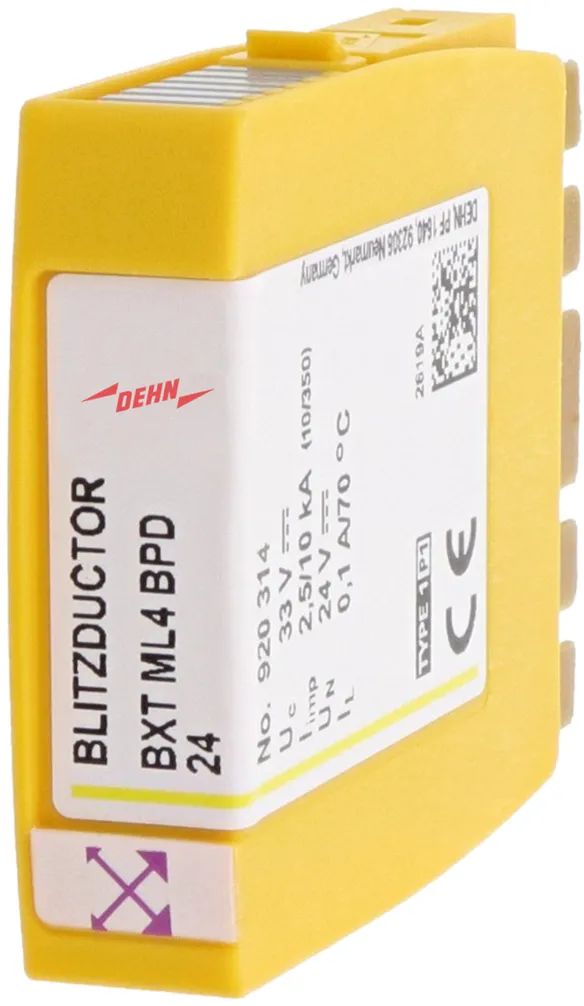

BXT ML4 BPD 24

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于直流24V系统的2对线防护。也可以用于负极接地系统。集成的PTC电阻允许在短路电流超过额定电流，甚至达到40A后，仍然可以可靠地重置电涌保护器。

1 产品

货号 920314 BXT ML4 BPD 24

全球贸易项目代码 4013364261396, 海关HS编码: 853630, 总重: 39.66 g, 包装单位: 1.00 件


附加信息

CAD文件

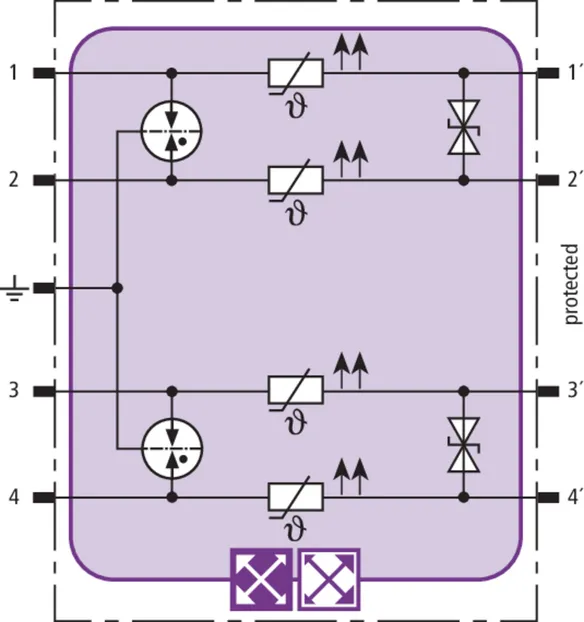

BXT ML4 BPD 24 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于24V直流系统的2对线保护
可以用于负极接地系统
内置的PTC，过载保护可达40A
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 33 V
标称电流 (70 °C) : 0.1 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BPD 24
货号: 920314
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	33 V
标称电流 (70 °C) (I_L )	0.1 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	典型值 10 ohms
截止频率 (线-线) (f_G )	4 MHz
认证	SIL

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	33 V
交流最大持续工作电压 (U_C )	23.3 V
标称电流 (70 °C) (I_L )	0.1 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 55 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 650 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 45 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	典型值 10 ohms
截止频率 (线-线) (f_G )	4 MHz
电容 (线-线) (C)	≤ 1.0 nF
电容 (线-PG) (C)	≤ 15 pF
工作温度范围 (T_U )	-40 °C ... +70 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	SIL

.产品已加入收藏夹。

进入收藏夹

商品920314加入购物车。

进入网上商店

BXT ML4 BC 5 / 24

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于具有公共参考电位的最多4线浮地信号保护。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

2 产品

货号 920350 BXT ML4 BC 5

全球贸易项目代码 4013364109131, 海关HS编码: 853630, 总重: 30.60 g, 包装单位: 1.00 件


附加信息

CAD文件

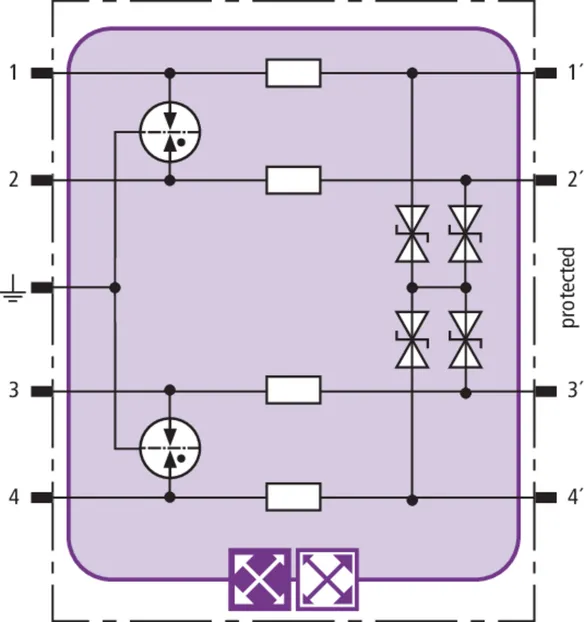

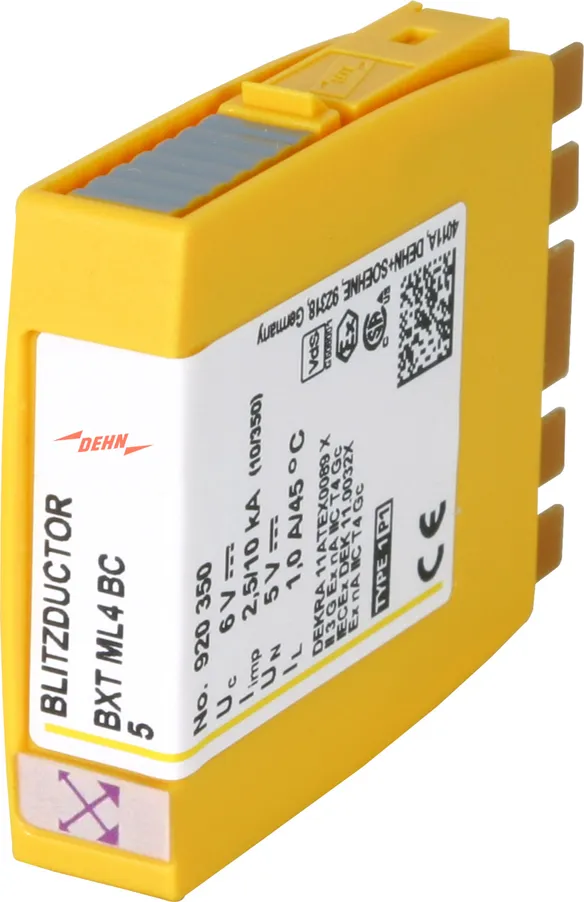

BXT ML4 BC 5 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于具有公共参考电位的最多4线浮地信号保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 6.0 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BC 5
货号: 920350
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	6.0 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	1.0 MHz
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.0 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 25 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 9 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	1.0 MHz
电容 (线-线) (C)	≤ 5.4 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920350加入购物车。

进入网上商店

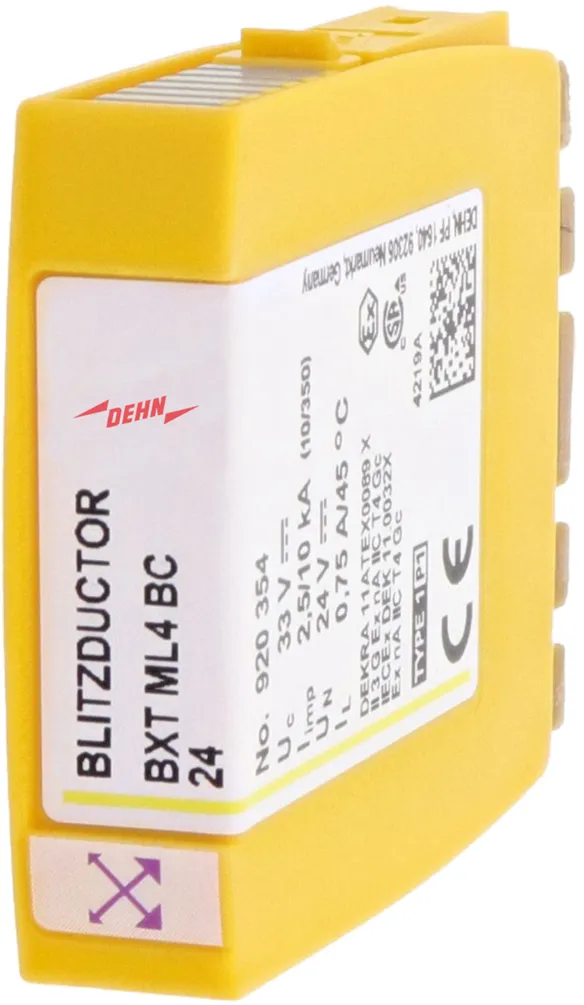

货号 920354 BXT ML4 BC 24

全球贸易项目代码 4013364109148, 海关HS编码: 853630, 总重: 30.90 g, 包装单位: 1.00 件


附加信息

CAD文件

BXT ML4 BC 24 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于具有公共参考电位的最多4线浮地信号保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 33 V
标称电流 (45 °C) : 0.75 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BC 24
货号: 920354
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	33 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.8 ohms
截止频率 (线-线) (f_G )	5.7 MHz
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	33 V
交流最大持续工作电压 (U_C )	23.3 V
标称电流 (45 °C) (I_L )	0.75 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 55 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 45 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.8 ohms
截止频率 (线-线) (f_G )	5.7 MHz
电容 (线-线) (C)	≤ 1.0 nF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920354加入购物车。

进入网上商店

BXT ML4 BE C 12 / 24

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于输入端带有二极管保护电路、电流环（TTY）以及光耦输入端的平衡接口的2对线保护。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

2 产品

货号 920362 BXT ML4 BE C 12

全球贸易项目代码 4013364120587, 海关HS编码: 853630, 总重: 31.20 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML4 BE C 12 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于输入端带有二极管保护电路、电流环（TTY）以及光耦输入端的平衡接口的2对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 15 V
标称电流 (80 °C) : 0.1 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE C 12
货号: 920362
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	15 V
标称电流 (80 °C) (I_L )	0.1 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	13.8 ohms
截止频率 (线-PG) (f_G )	0.85 MHz
认证	ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	12 V
直流最大持续工作电压 (U_C )	15 V
交流最大持续工作电压 (U_C )	10.6 V
标称电流 (80 °C) (I_L )	0.1 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 30 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 35 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 19 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 19 V
每线串联阻抗	13.8 ohms
截止频率 (线-PG) (f_G )	0.85 MHz
电容 (线-线) (C)	≤ 3.2 nF
电容 (线-PG) (C)	≤ 3.2 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920362加入购物车。

进入网上商店

货号 920364 BXT ML4 BE C 24

全球贸易项目代码 4013364109155, 海关HS编码: 853630, 总重: 31.70 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

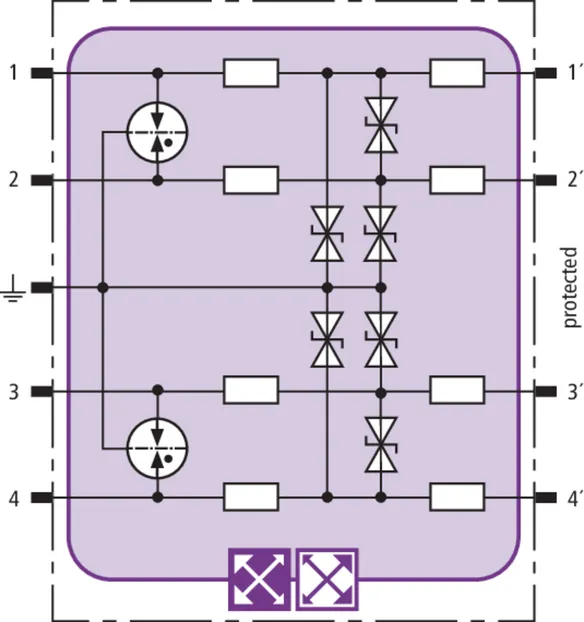

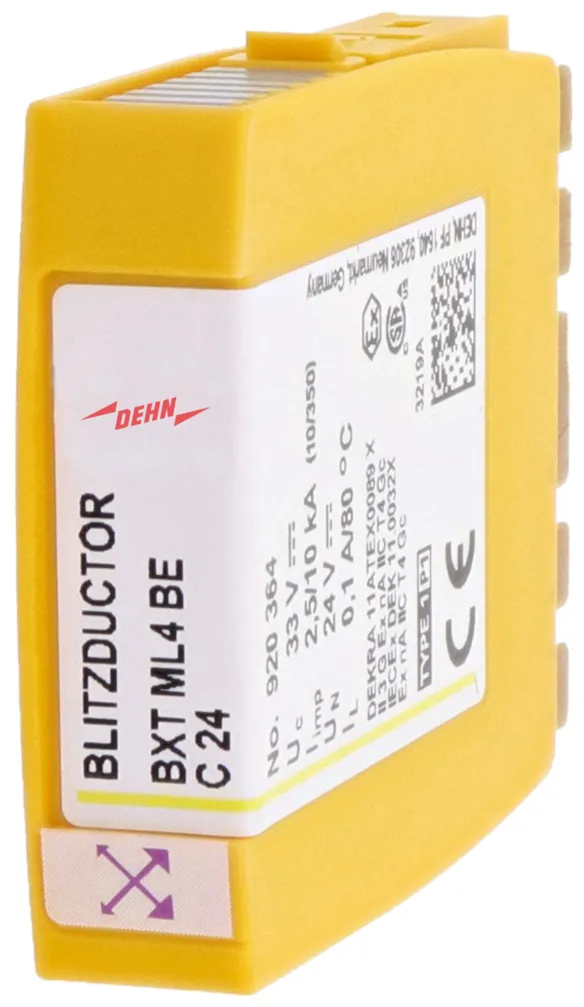

BXT ML4 BE C 24 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于输入端带有二极管保护电路、电流环（TTY）以及光耦输入端的平衡接口的2对线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 33 V
标称电流 (80 °C) : 0.1 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE C 24
货号: 920364
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	33 V
标称电流 (80 °C) (I_L )	0.1 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	28.8 ohms
截止频率 (线-PG) (f_G )	1.7 MHz
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	33 V
交流最大持续工作电压 (U_C )	23.3 V
标称电流 (80 °C) (I_L )	0.1 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 52 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 66 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 45 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 45 V
每线串联阻抗	28.8 ohms
截止频率 (线-PG) (f_G )	1.7 MHz
电容 (线-线) (C)	≤ 1.5 nF
电容 (线-PG) (C)	≤ 1.5 nF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, ATEX, IECEx, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920364加入购物车。

进入网上商店

BXT ML4 BE HF 5

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于具有公共参考电位的非电气隔离的高频信号的4根单线保护。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

1 产品

货号 920370 BXT ML4 BE HF 5

全球贸易项目代码 4013364109117, 海关HS编码: 853630, 总重: 31.00 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML4 BE HF 5 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于4根单线保护
用于高频总线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 6.0 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BE HF 5
货号: 920370
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	6.0 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	100.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.0 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 26 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 40 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 11 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 11 V
每线串联阻抗	1.0 ohms
截止频率 (线-PG) (f_G )	100.0 MHz
电容 (线-线) (C)	≤ 20 pF
电容 (线-PG) (C)	≤ 25 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C, D T4
CSA & USA Hazloc-认证 (2)	2516389: Class I Zone 2, AEx nA IIC T4
*) 详细信息见 www.dehn.cn

.产品已加入收藏夹。

进入收藏夹

商品920370加入购物车。

进入网上商店

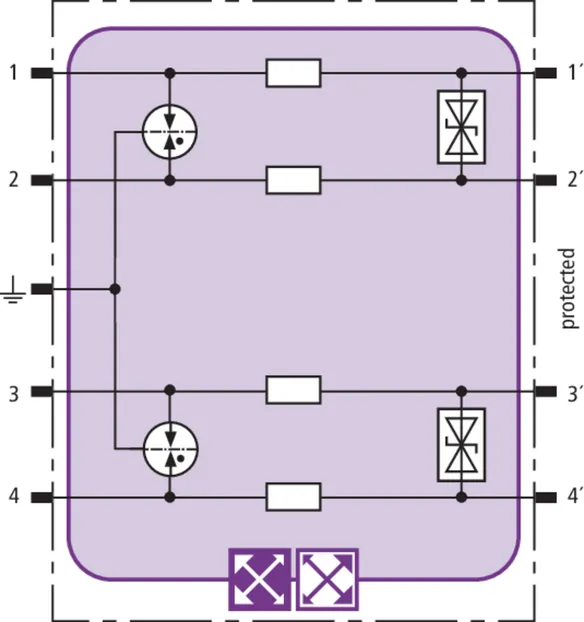

BXT ML4 BD HF 5 / 24

内置RFID-LifeCheck的复合型雷电流/电涌保护模块，节省空间，用于浮地的高频总线系统的2对线保护或2线视频传输系统保护。LifeCheck探测到热/电过载之后，SPD应该被更换。DEHNrecord LC/SCM/MCM无需接触，即可显示其结果。

2 产品

货号 920371 BXT ML4 BD HF 5

全球贸易项目代码 4013364109094, 海关HS编码: 853630, 总重: 30.80 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

BXT ML4 BD HF 5 带LifeCheck的复合雷电流/电涌保护模块
BLITZDUCTOR XT 复合雷电流/电涌保护模块
SPD 分类：Type1 / P1
依据 EN 61643-21 测试
依据 IEC 61643-22 能量协调
用于2对线保护
用于高频总线保护
内置LifeCheck功能，测试无需接触
可插入BXT BAS / BSP BAS 4 底座
直流最大持续工作电压: 6.0 V
标称电流 (45 °C) : 1.0 A
D1 总雷电冲击电流 (10/350 μs): 10 kA
D1 每线雷电冲击电流 (10/350 μs): 2.5 kA

制造商： DEHN
型号: BXT ML4 BD HF 5
货号: 920371
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	6.0 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	100.0 MHz
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) 详细信息见 www.dehn.cn

SPD监控装置	LifeCheck
SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	6.0 V
交流最大持续工作电压 (U_C )	4.2 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	10 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_n )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线 ) (U_P )	≤ 25 V
电压保护水平 I_imp D1 (线-PG) (U_P )	≤ 550 V
电压保护水平 1 kV/μs C3 (线-线) (U_P )	≤ 11 V
电压保护水平 1 kV/μs C3 (线-PG) (U_P )	≤ 550 V
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	100.0 MHz
电容 (线-线) (C)	≤ 25 pF
电容 (线-PG) (C)	≤ 16 pF
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
SIL 类别	SIL3 *)
ATEX 认证	DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
IECEx 认证	DEK 11.0032X: Ex nA IIC T4 Gc
CSA & USA Hazloc-认证 (1)	2516389: Class I Div. 2 GP A, B, C,

BLITZDUCTOR XT – 保护模块

详情

BXT ML4 B 180

货号 920310 BXT ML4 B 180

920310.stp 您没有下载权限920310.stp

920310.igs 您没有下载权限920310.igs

920310.jt 您没有下载权限920310.jt

920310.dwg 您没有下载权限920310.dwg

920310m_E.dxf 您没有下载权限920310m_E.dxf

DEHN.920310.wspak 您没有下载权限DEHN.920310.wspak

DEHN.920310.edz 您没有下载权限DEHN.920310.edz

.产品已加入收藏夹。

商品920310加入购物车。

BXT ML4 BE 5 – BE 180

货号 920320 BXT ML4 BE 5

920310.stp 您没有下载权限920310.stp

920310.igs 您没有下载权限920310.igs

920310.jt 您没有下载权限920310.jt

920310.dwg 您没有下载权限920310.dwg

920310m_E.dxf 您没有下载权限920310m_E.dxf

DEHN.920320.wspak 您没有下载权限DEHN.920320.wspak

DEHN.920320.edz 您没有下载权限DEHN.920320.edz

.产品已加入收藏夹。

商品920320加入购物车。

货号 920322 BXT ML4 BE 12

920310.stp 您没有下载权限920310.stp

920310.igs 您没有下载权限920310.igs

920310.jt 您没有下载权限920310.jt

920310.dwg 您没有下载权限920310.dwg

920310m_E.dxf 您没有下载权限920310m_E.dxf

DEHN.920322.wspak 您没有下载权限DEHN.920322.wspak

DEHN.920322.edz 您没有下载权限DEHN.920322.edz

.产品已加入收藏夹。

商品920322加入购物车。

货号 920324 BXT ML4 BE 24

920310.stp 您没有下载权限920310.stp

920310.igs 您没有下载权限920310.igs

920310.jt 您没有下载权限920310.jt

920310.dwg 您没有下载权限920310.dwg

920310m_E.dxf 您没有下载权限920310m_E.dxf

DEHN.920324.wspak 您没有下载权限DEHN.920324.wspak

920324_eplan.zip 您没有下载权限920324_eplan.zip

.产品已加入收藏夹。

商品920324加入购物车。

货号 920336 BXT ML4 BE 36

920310.stp 您没有下载权限920310.stp

920310.igs 您没有下载权限920310.igs

920310.jt 您没有下载权限920310.jt

920310.dwg 您没有下载权限920310.dwg

920310m_E.dxf 您没有下载权限920310m_E.dxf

DEHN.920336.wspak 您没有下载权限DEHN.920336.wspak

DEHN.920336.edz 您没有下载权限DEHN.920336.edz

.产品已加入收藏夹。

商品920336加入购物车。

货号 920325 BXT ML4 BE 48

920310.stp 您没有下载权限920310.stp

920310.igs 您没有下载权限920310.igs

920310.jt 您没有下载权限920310.jt

920310.dwg 您没有下载权限920310.dwg

920310m_E.dxf 您没有下载权限920310m_E.dxf

DEHN.920325.wspak 您没有下载权限DEHN.920325.wspak

DEHN.920325.edz 您没有下载权限DEHN.920325.edz

.产品已加入收藏夹。

商品920325加入购物车。

货号 920326 BXT ML4 BE 60

920310.stp 您没有下载权限920310.stp

920310.igs 您没有下载权限920310.igs

920310.jt 您没有下载权限920310.jt

920310.dwg 您没有下载权限920310.dwg

920310m_E.dxf 您没有下载权限920310m_E.dxf

DEHN.920326.wspak 您没有下载权限DEHN.920326.wspak

DEHN.920326.edz 您没有下载权限DEHN.920326.edz

.产品已加入收藏夹。

商品920326加入购物车。

货号 920327 BXT ML4 BE 180

920310.stp 您没有下载权限920310.stp

920310.igs 您没有下载权限920310.igs

920310.jt 您没有下载权限920310.jt

920310.dwg 您没有下载权限920310.dwg

920310m_E.dxf 您没有下载权限920310m_E.dxf
