货号 956305 DV M2 TNC 255 FM

全球贸易项目代码 4013364510586, 海关关税号: 85363090, 总重: 519.19 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

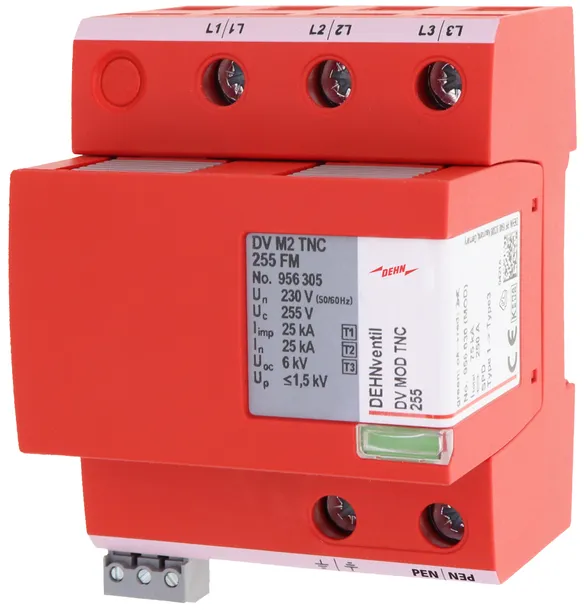

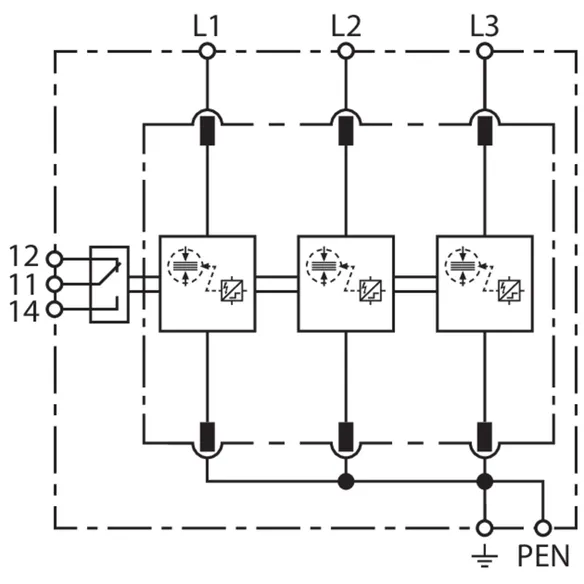

模块化复合雷电流电涌保护器 DEHNventil M2 TNC 255 FM
3 极模块化复合雷电流电涌保护器用于
230/400 V TN-C 系统，宽度为 4 个分区单元
带遥信端子
1 型 + 2 型 + 3 型电涌保护器，符合 EN 61643-11 标准
RAC 火花间隙技术
用于抑制续流
最大持续工作电压：255 V ac
电压保护水平：<= 1.5 kV
雷电冲击电流 (10/350 µs)：75 kA
续流遮断能力：达 100 kArms
通过 VDE、KEMA 认证
根据 DIN CLC/TS 61643-12 标准进行能源协调
Red/Line 系列电涌保护器，可直接用于终端设备

制造商： DEHN
型号: DV M2 TNC 255 FM
货号: 956305
其他类似产品

认证

技术参数

SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
电压保护水平 (U_P )	≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
比能量 [L-PEN] (W/R)	156.25 kJ / ohms
标称放电电流 (8/20 μs)[L-PEN] (In)	25 kA
电压保护水平 (U_P )	≤ 1.5 kV
复合波发生器的开路电压 (Uoc)	6 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	预期续流到50 kA_rms 时，30A gG 熔丝不动作
短路耐受能力 [L-N]/[N-PE] (I_SCCR )	50 kA_rms
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
TOV 特性 (U_T)	440 V/120 min 耐受
当Iimp=2.5kA... 25kA,在后级压敏电阻(S20K275)上的残余能量	< 1 J
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L2, L3, PEN, 9)	6 mm² 单股线/软线
最大安装导线截面积 (L1, L2, L3, PEN, 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	高达100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	250 A gG
用于16.7Hz牵引供电系统
- 测试电压 AC (U_C )	266 V
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	160 A gG

.产品已加入收藏夹。

进入收藏夹

商品956305加入购物车。

进入网上商店

货号 956405 DV M2 TNS 255 FM

全球贸易项目代码 4013364510562, 海关关税号: 85363090, 总重: 583.68 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

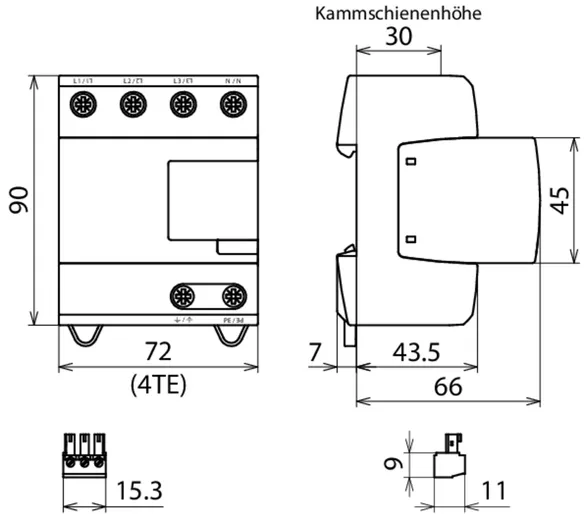

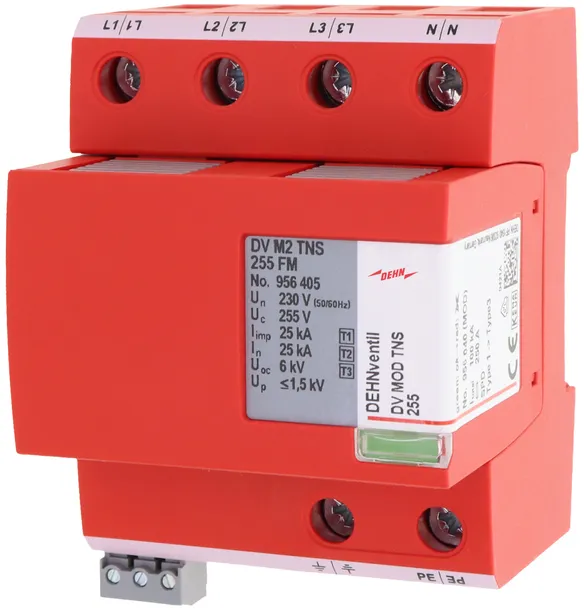

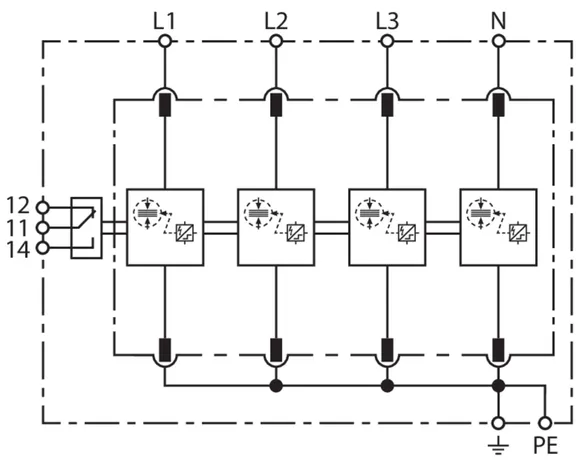

模块化复合雷电流电涌保护器 DEHNventil M2 TNS 255 FM
4 极模块化复合雷电流电涌保护器用于
230/400 V TN(C) S 系统，宽度为 4 个分区单元
带遥信端子
1 型 + 2 型 + 3 型电涌保护器，符合 EN 61643-11 标准
RAC 火花间隙技术
用于抑制续流
最大持续工作电压：255 V ac
电压保护水平：<= 1.5 kV
雷电冲击电流 (10/350 µs)：100 kA
续流遮断能力：达 100 kArms
通过 VDE、KEMA 认证
根据 DIN CLC/TS 61643-12 标准进行能源协调
Red/Line 系列电涌保护器，可直接用于终端设备

制造商： DEHN
型号: DV M2 TNS 255 FM
货号: 956405
其他类似产品

认证

技术参数

SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
比能量 [L1+L2+L3+N-PE] (W/R)	2.50 MJ / ohms
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
比能量 [L,N-PE] (W/R)	156.25 kJ / ohms
标称放电电流 (8/20 μs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
复合波发生器的开路电压 (Uoc)	6 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	预期续流到50 kA_rms 时，30A gG 熔丝不动作
短路耐受能力 [L-N]/[N-PE] (I_SCCR )	50 kA_rms
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
当Iimp=2.5kA... 25kA,在后级压敏电阻(S20K275)上的残余能量	< 1 J
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L2, L3, N, PE, 9)	6 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, N, PE, 9)	35 mm²多股线 / 25 mm² 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	高达100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	250 A gG
用于16.7Hz牵引供电系统
- 测试电压 AC (U_C )	266 V
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	160 A gG

.产品已加入收藏夹。

进入收藏夹

商品956405加入购物车。

进入网上商店

货号 956205 DV M2 TN 255 FM

全球贸易项目代码 4013364510579, 海关关税号: 85363090, 总重: 311.29 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

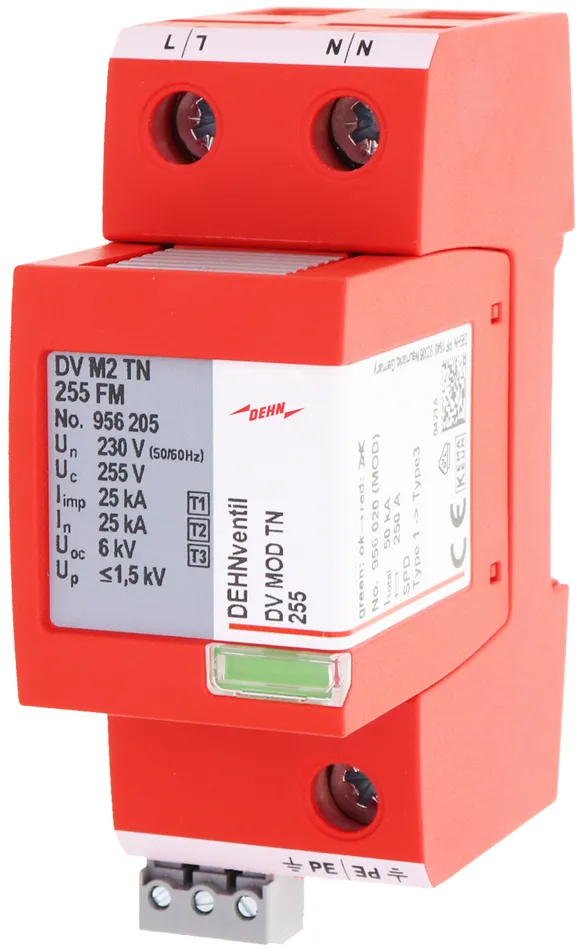

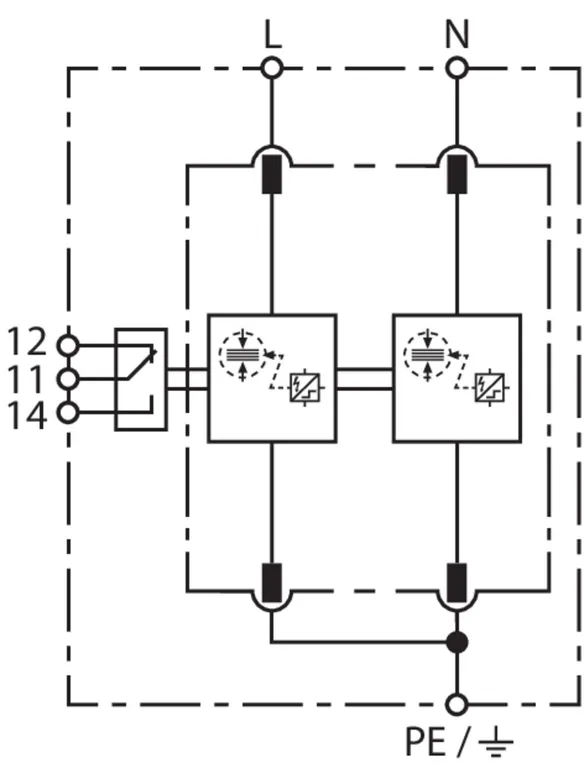

模块化复合雷电流电涌保护器 DEHNventil M2 TN 255 FM
2 极模块化复合雷电流电涌保护器用于
单相 TN 系统，宽度为 2 个分区单元
带遥信端子
1 型 + 2 型 + 3 型电涌保护器，符合 EN 61643-11 标准
RAC 火花间隙技术
用于抑制续流
最大持续工作电压：255 V ac
电压保护水平：<= 1.5 kV
雷电冲击电流 (10/350 µs)：50 kA
续流遮断能力：达 100 kArms
通过 VDE、KEMA 认证
根据 DIN CLC/TS 61643-12 标准进行能源协调
Red/Line 系列电涌保护器，可直接用于终端设备

制造商： DEHN
型号: DV M2 TN 255 FM
货号: 956205
其他类似产品

认证

技术参数

SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级+3级 / I级+II级+III级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
比能量 [L+N-PE] (W/R)	625.00 kJ/ohms
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
比能量 [L,N-PE] (W/R)	156.25 kJ/ohms
标称放电电流 (8/20 μs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
复合波发生器的开路电压 (Uoc)	6 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	预期续流到50 kA_rms 时，30A gG 熔丝不动作
短路耐受能力 [L-N]/[N-PE] (I_SCCR )	50 kA_rms
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	250 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
当Iimp=2.5kA... 25kA,在后级压敏电阻(S20K275)上的残余能量	< 1 J
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, N, PE, 9)	6 mm² 单股线/软线
最大安装导线截面积 (L, N, PE, 9)	35 mm2 多股线 / 25 mm2 软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880
认证	VDE, KEMA, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	高达100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	250 A gG
用于16.7Hz牵引供电系统
- 测试电压 AC (U_C )	266 V
- 标称交流电压 (U_N )	230 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	160 A gG

.产品已加入收藏夹。

进入收藏夹

商品956205加入购物车。

进入网上商店

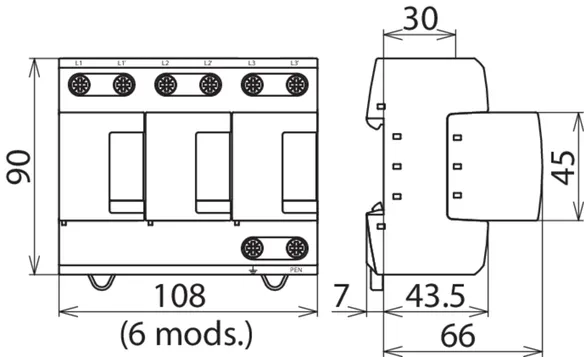

货号 951300 DV M TNC 255

全球贸易项目代码 4013364108134, 海关关税号: 85363090, 总重: 1004.00 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

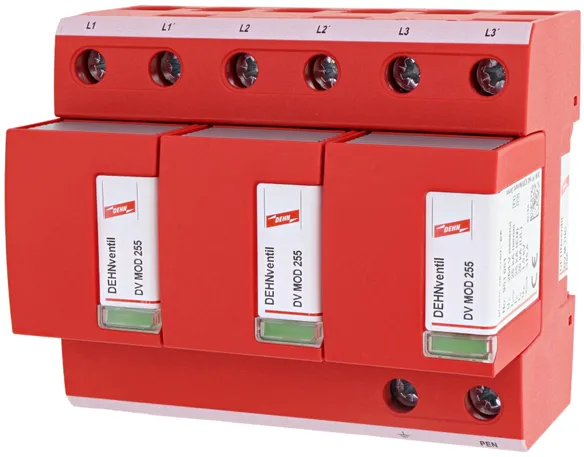

DEHNventil M TNC 255 是一款复合型雷电流电涌保护器

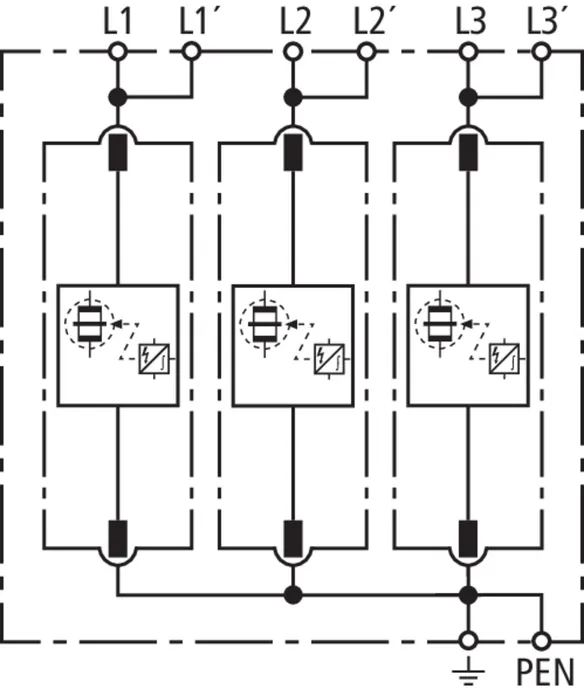

3极模块可插拔复合型雷电流电涌保护器，用于230/400 V TNC系统，6模宽度
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：75 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TNC 255
货号: 951300
其他类似产品

认证

技术参数

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
电压保护水平 (U_P )	≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
附加技术参数：	用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
- 最大预期短路电流	100 kA_rms (220 kA_peak)
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
比能量 [L1+L2+L3-PEN] (W/R)	1.40 MJ/ohms
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
比能量 [L-PEN] (W/R)	156.25 kJ/ohms
标称放电电流 (8/20 μs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
电压保护水平 (U_P )	≤ 1.5 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T)	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L1', L2, L2', L3, L3', PEN, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, PEN)	50 mm² 多股线 / 35 mm² 软线
最大安装导线截面积 (L1', L2', L3', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	6 模数，DIN 43880
认证	KEMA, VDE, UL
附加技术参数：	用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

.产品已加入收藏夹。

进入收藏夹

商品951300加入购物车。

进入网上商店

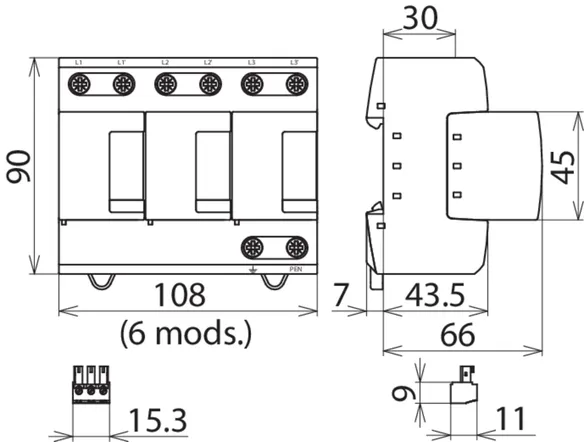

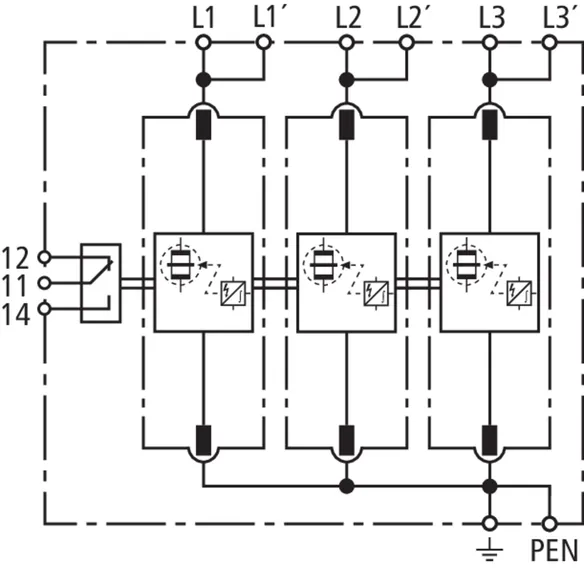

货号 951305 DV M TNC 255 FM

全球贸易项目代码 4013364108141, 海关关税号: 85363090, 总重: 1020.00 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

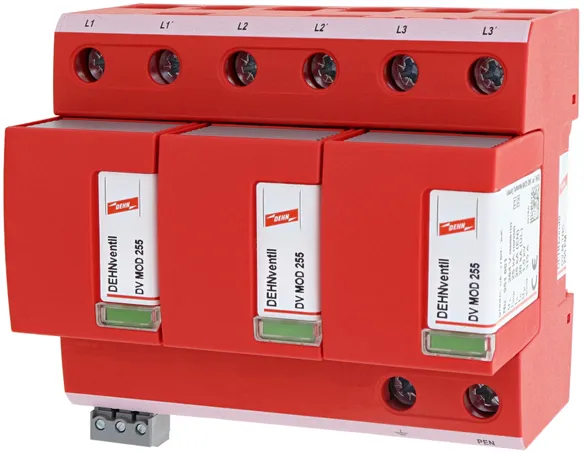

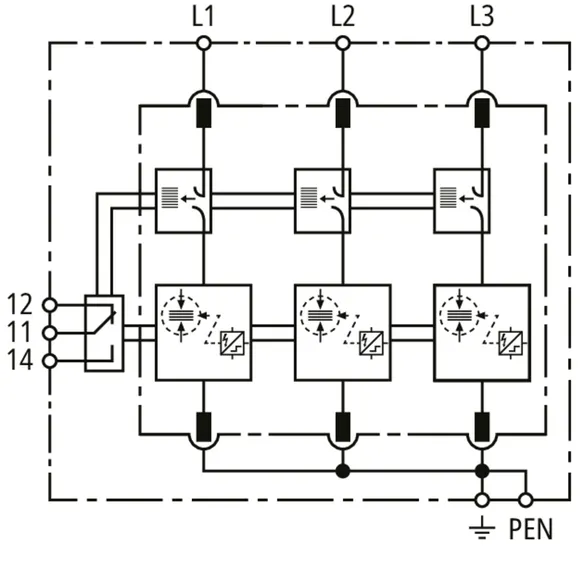

DEHNventil M TNC 255 FM 是一款复合型雷电流电涌保护器
3极模块可插拔复合型雷电流电涌保护器，用于230/400 V TNC系统，6模宽度
带遥信端子
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：75 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TNC 255 FM
货号: 951305
其他类似产品

认证

技术参数

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
电压保护水平 (U_P )	≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
附加技术参数：	用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
- 最大预期短路电流	100 kA_rms (220 kA_peak)
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
比能量 [L1+L2+L3-PEN] (W/R)	1.40 MJ/ohms
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
比能量 [L-PEN] (W/R)	156.25 kJ/ohms
标称放电电流 (8/20 μs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
电压保护水平 (U_P )	≤ 1.5 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T)	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L1', L2, L2', L3, L3', PEN, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, PEN)	50 mm² 多股线 / 35 mm²软线
最大安装导线截面积 (L1', L2', L3', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	6 模数，DIN 43880
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
附加技术参数：	用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

.产品已加入收藏夹。

进入收藏夹

商品951305加入购物车。

进入网上商店

货号 951400 DV M TNS 255

全球贸易项目代码 4013364108158, 海关关税号: 85363090, 总重: 1.40 kg, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

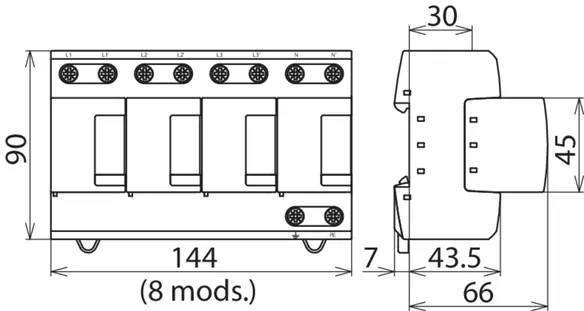

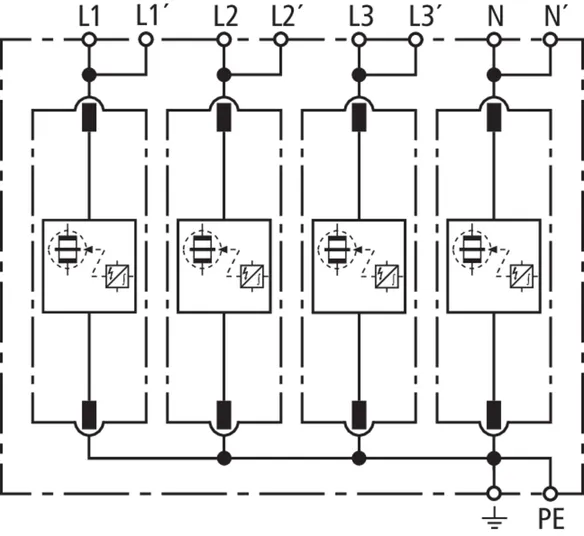

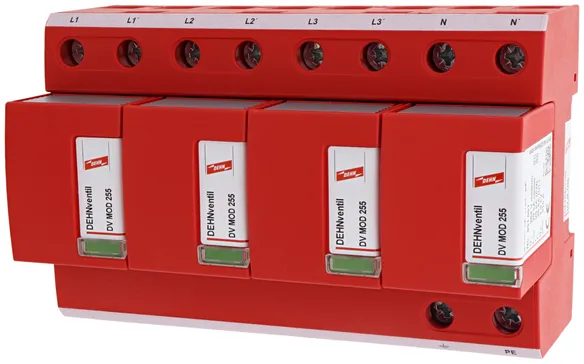

DEHNventil M TNS 255 是一款复合型雷电流电涌保护器
4极模块可插拔复合型雷电流电涌保护器，用于230/400 V TN(C)-S系统，8模宽度
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：100 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TNS 255
货号: 951400
其他类似产品

认证

技术参数

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
附加技术参数：	用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
比能量 [L1+L2+L3+N-PE] (W/R)	2.50 MJ/ohms
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
比能量 [L,N-PE] (W/R)	156.25 kJ/ohms
标称放电电流 (8/20 μs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L1', L2, L2', L3, L3', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, N, PE)	50 mm² 多股线 / 35 mm²软线
最大安装导线截面积 (L1', L2', L3', N', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20

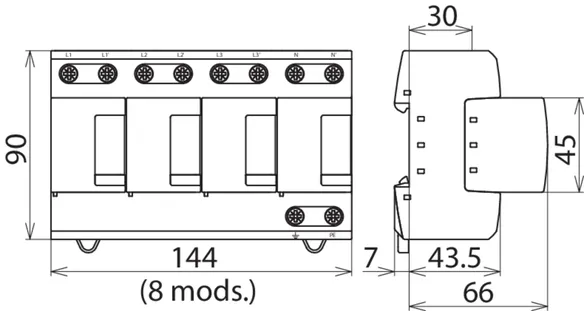

尺寸	8 模数，DIN 43880
认证	KEMA, VDE, UL
附加技术参数：	用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

.产品已加入收藏夹。

进入收藏夹

商品951400加入购物车。

进入网上商店

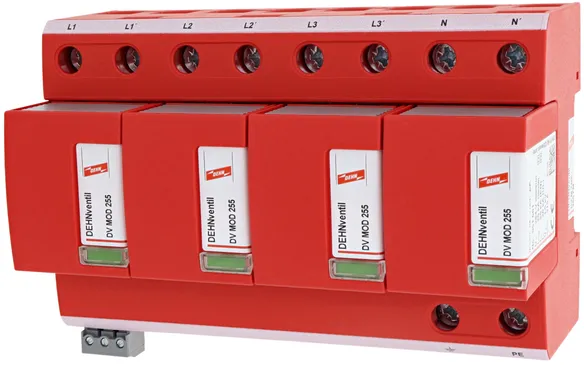

货号 951405 DV M TNS 255 FM

全球贸易项目代码 4013364108165, 海关关税号: 85363090, 总重: 1.40 kg, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

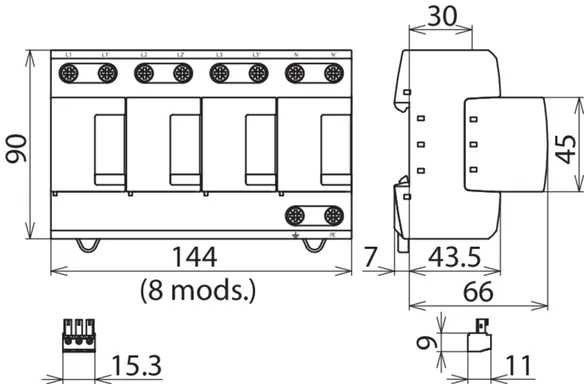

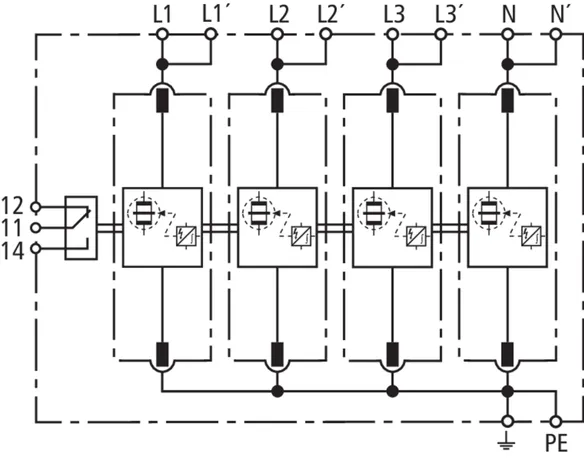

DEHNventil M TNS 255 FM 是一款复合型雷电流电涌保护器
4极模块可插拔复合型雷电流电涌保护器，用于230/400 V TN(C)-S系统，8模宽度
带遥信端子
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：100 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TNS 255 FM
货号: 951405
其他类似产品

认证

技术参数

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
附加技术参数：	用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
比能量 [L1+L2+L3+N-PE] (W/R)	2.50 MJ/ohms
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
比能量 [L,N-PE] (W/R)	156.25 kJ/ohms
标称放电电流 (8/20 μs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L1', L2, L2', L3, L3', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, N, PE)	50 mm²多股线 / 35 mm²软线
最大安装导线截面积 (L1', L2', L3', N', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	8 模数，DIN 43880
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
附加技术参数：	用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

.产品已加入收藏夹。

进入收藏夹

商品951405加入购物车。

进入网上商店

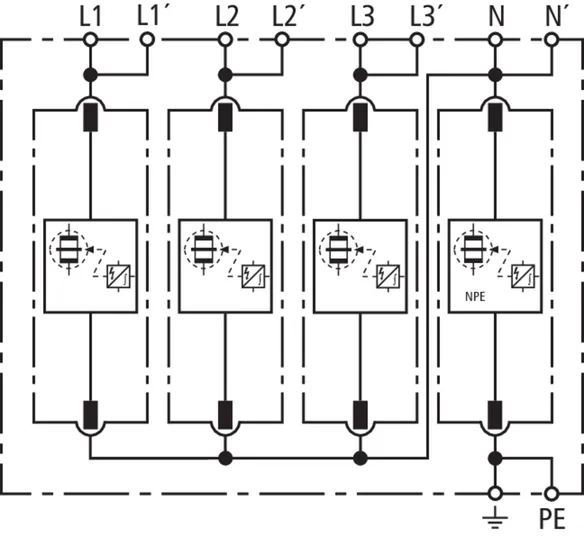

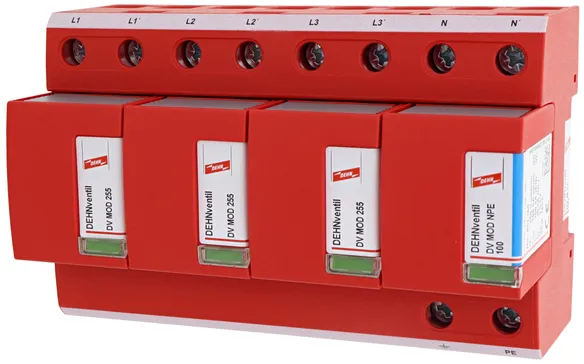

货号 951310 DV M TT 255

全球贸易项目代码 4013364108172, 海关关税号: 85363090, 总重: 1.31 kg, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

DEHNventil M TT 255 是一款复合型雷电流电涌保护器
4极模块可插拔复合型雷电流电涌保护器，用于230/400 V TT和TN(C)-S系统，8模宽度
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：100 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TT 255
货号: 951310
其他类似产品

认证

技术参数

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
附加技术参数：	---------------------------------
电压保护水平 [L-PE] (U_P )	2.2 kV
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
比能量 [L1+L2+L3+N-PE] (W/R)	2.50 MJ/ohms
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
比能量 [L-N]/[N-PE] (W/R)	156.25 kJ/ohms / 2.50 MJ/ohms
标称放电电流 (8/20 μs) [L-N]/[N-PE] (I_n )	25 / 100 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	50 kA_rms / 100 A_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L1', L2, L2', L3, L3', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, N, PE)	50 mm²多股线 / 35 mm² 软线
最大安装导线截面积 (L1', L2', L3', N', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	8 模数，DIN 43880
认证	KEMA, VDE, UL
附加技术参数：	---------------------------------
电压保护水平 [L-PE] (U_P )	2.2 kV
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

.产品已加入收藏夹。

进入收藏夹

商品951310加入购物车。

进入网上商店

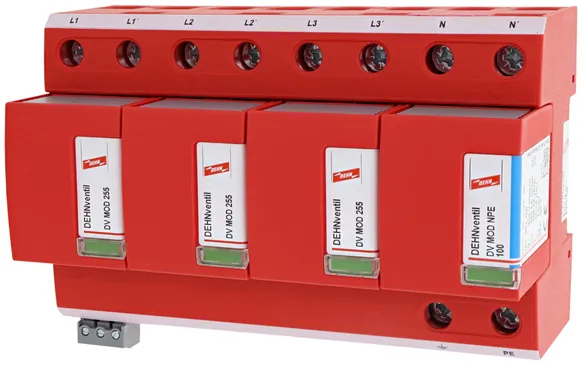

货号 951315 DV M TT 255 FM

全球贸易项目代码 4013364108189, 海关关税号: 85363090, 总重: 1.32 kg, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

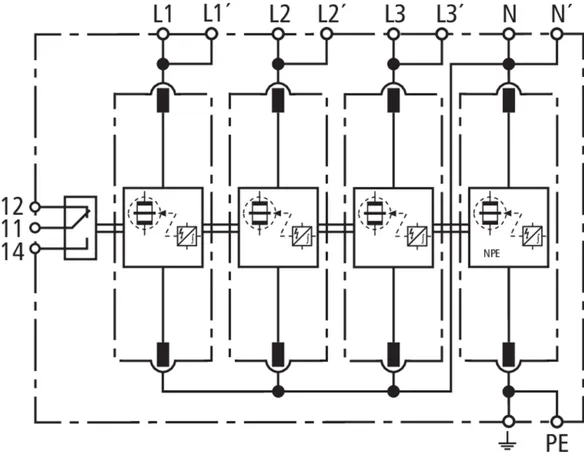

DEHNventil M TT 255 FM 是一款复合型雷电流电涌保护器
4极模块可插拔复合型雷电流电涌保护器，用于230/400 V TT和TN(C)-S系统，8模宽度
带遥信端子
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：100 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TT 255 FM
货号: 951315
其他类似产品

认证

技术参数

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
附加技术参数：	---------------------------------
电压保护水平 [L-PE] (U_P )	2.2 kV
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
比能量 [L1+L2+L3+N-PE] (W/R)	2.50 MJ/ohms
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
比能量 [L-N]/[N-PE] (W/R)	156.25 kJ/ohms / 2.50 MJ/ohms
标称放电电流 (8/20 μs) [L-N]/[N-PE] (I_n )	25 / 100 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	50 kA_rms / 100 A_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L1, L1', L2, L2', L3, L3', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, N, PE)	50 mm² 多股线 / 35 mm² 软线
最大安装导线截面积 (L1', L2', L3', N', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	8 模数，DIN 43880
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
附加技术参数：	---------------------------------
电压保护水平 [L-PE] (U_P )	2.2 kV
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 / 400 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

.产品已加入收藏夹。

进入收藏夹

商品951315加入购物车。

进入网上商店

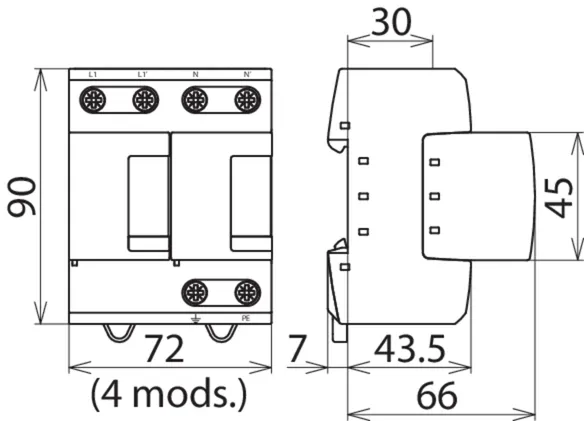

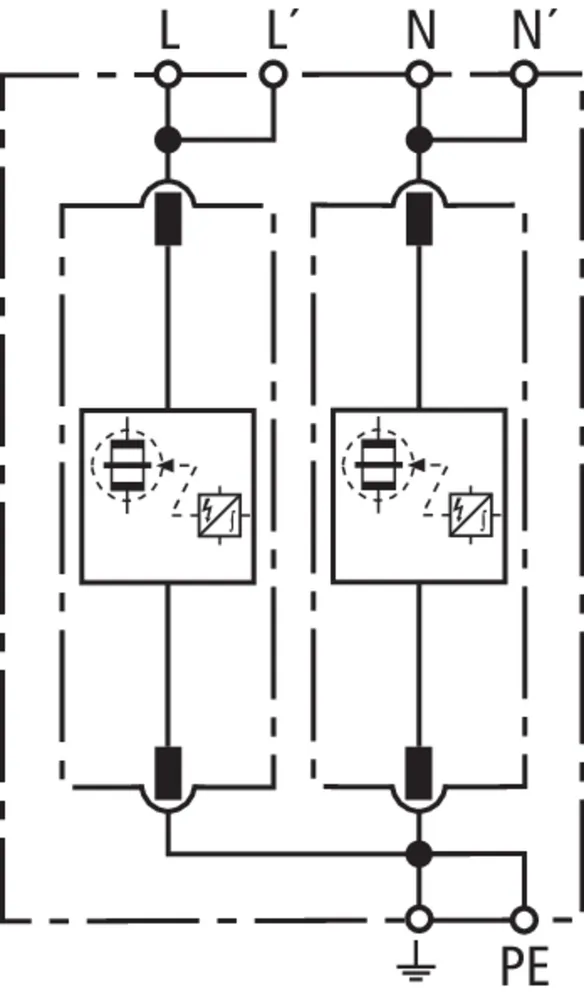

货号 951200 DV M TN 255

全球贸易项目代码 4013364108097, 海关关税号: 85363090, 总重: 754.00 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

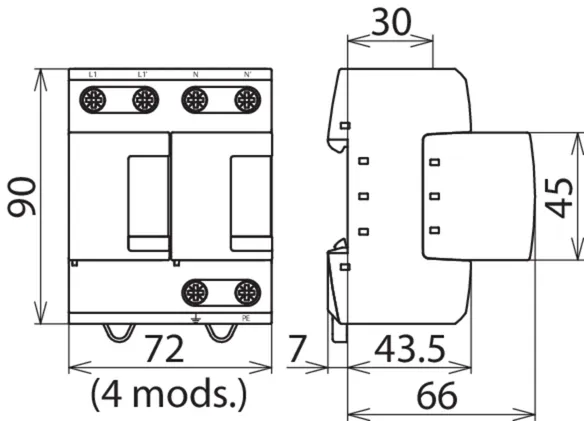

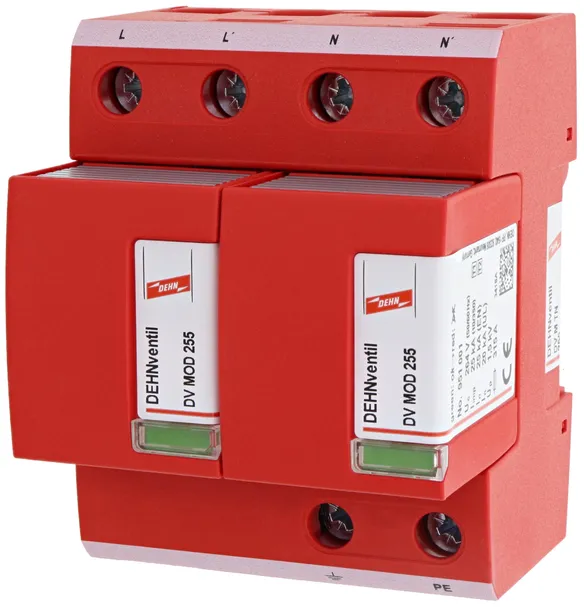

DEHNventil M TN 255 是一款复合型雷电流电涌保护器
2极模块可插拔复合型雷电流电涌保护器，用于单相TN系统，4模宽度
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：50 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TN 255
货号: 951200
其他类似产品

认证

技术参数

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
附加技术参数：	用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
比能量 [L+N-PE] (W/R)	625.00 kJ/ohms
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
比能量 [L,N-PE] (W/R)	156.25 kJ/ohms
标称放电电流 (8/20 μs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, L', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L, N, PE)	50 mm² 多股线 / 35 mm² 软线
最大安装导线截面积 (L', N', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE, UL
附加技术参数：	用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

.产品已加入收藏夹。

进入收藏夹

商品951200加入购物车。

进入网上商店

货号 951205 DV M TN 255 FM

全球贸易项目代码 4013364108103, 海关关税号: 85363090, 总重: 698.50 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

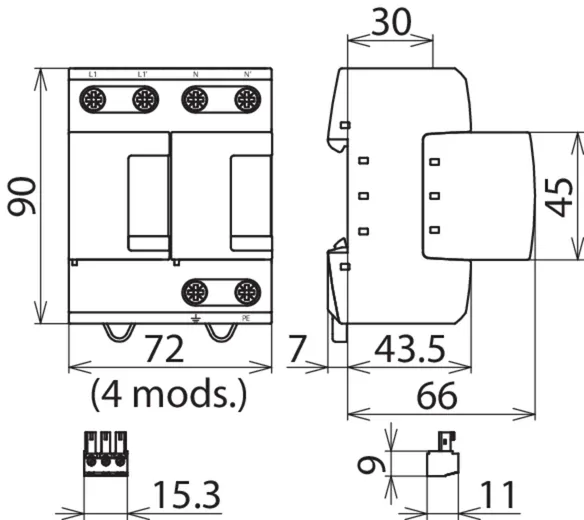

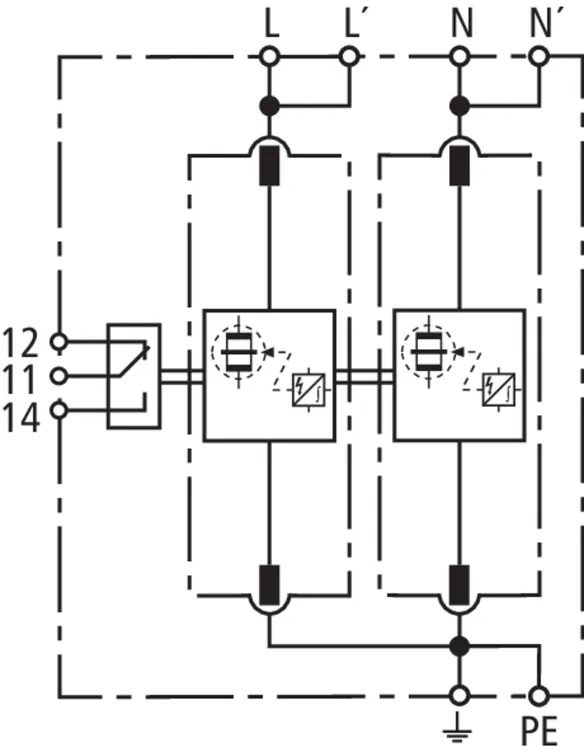

DEHNventil M TN 255 FM 是一款复合型雷电流电涌保护器
2极模块可插拔复合型雷电流电涌保护器，用于单相TN系统，4模宽度
带遥信端子
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：50 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TN 255 FM
货号: 951205
其他类似产品

认证

技术参数

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
附加技术参数：	用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
- 最大预期短路电流	100 kA_rms (220 kA_peak)


SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
比能量 [L+N-PE] (W/R)	625.00 kJ/ohms
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
比能量 [L,N-PE] (W/R)	156.25 kJ/ohms
标称放电电流 (8/20 μs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 (I_fi )	50 kA_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, L', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L, N, PE)	50 mm² 多股线 / 35 mm² 软线
最大安装导线截面积 (L', N', 9)	35 mm² 多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
附加技术参数：	用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG
用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

.产品已加入收藏夹。

进入收藏夹

商品951205加入购物车。

进入网上商店

货号 951110 DV M TT 2P 255

全球贸易项目代码 4013364108110, 海关关税号: 85363090, 总重: 688.59 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

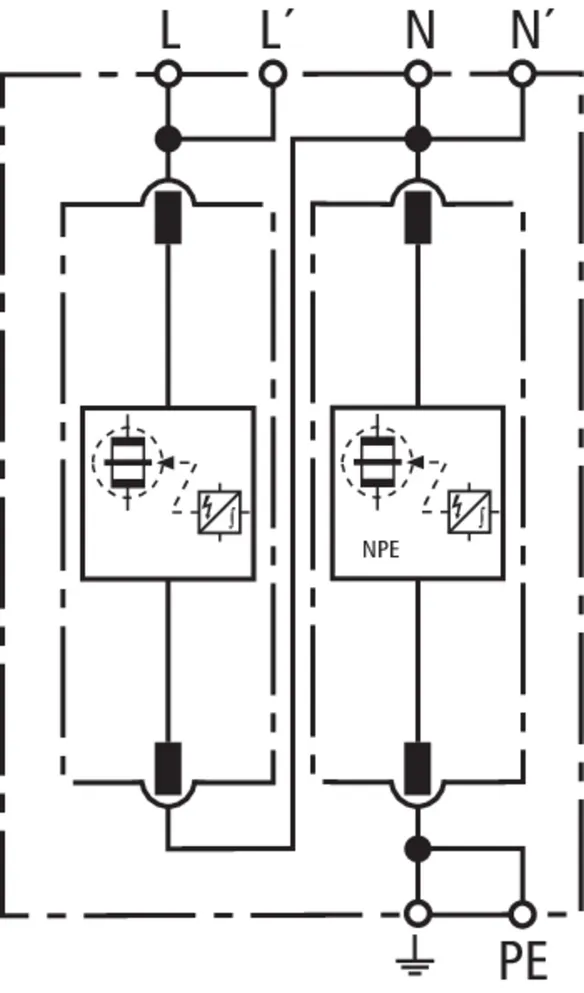

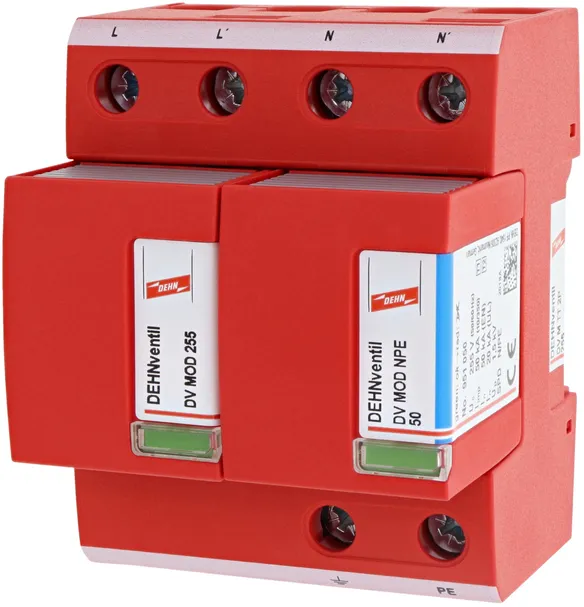

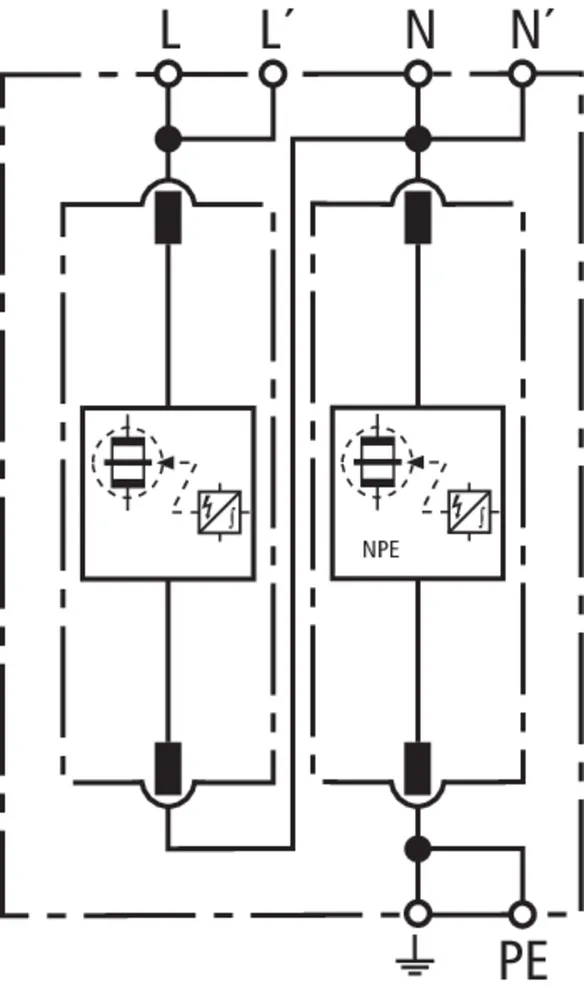

DEHNventil M TT 2P 255 是一款复合型雷电流电涌保护器
2极模块可插拔复合型雷电流电涌保护器，用于单相TN和TN系统，4模宽度
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：50 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TT 2P 255
货号: 951110
其他类似产品

认证

技术参数

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
附加技术参数：	---------------------------------
电压保护水平 [L-PE] (U_P )	2.2 kV
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_rms(220 kA_peak)

用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
比能量 [L+N-PE] (W/R)	625.00 kJ/ohms
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
比能量 [L-N]/[N-PE] (W/R)	156.25 / 625.00 kJ/ohms
标称放电电流 (8/20 μs) [L-N]/[N-PE] (I_n )	25 / 50 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	50 kA_rms / 100 A_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, L', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L, N, PE)	50 mm² 多股线 / 35 mm² 软线
最大安装导线截面积 (L', N', 9)	35 mm²多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE, UL
附加技术参数：	---------------------------------
电压保护水平 [L-PE] (U_P )	2.2 kV
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_rms(220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG

.产品已加入收藏夹。

进入收藏夹

商品951110加入购物车。

进入网上商店

货号 951115 DV M TT 2P 255 FM

全球贸易项目代码 4013364108127, 海关关税号: 85363090, 总重: 694.38 g, 包装单位: 1.00 件

前代产品


附加信息

CAD文件

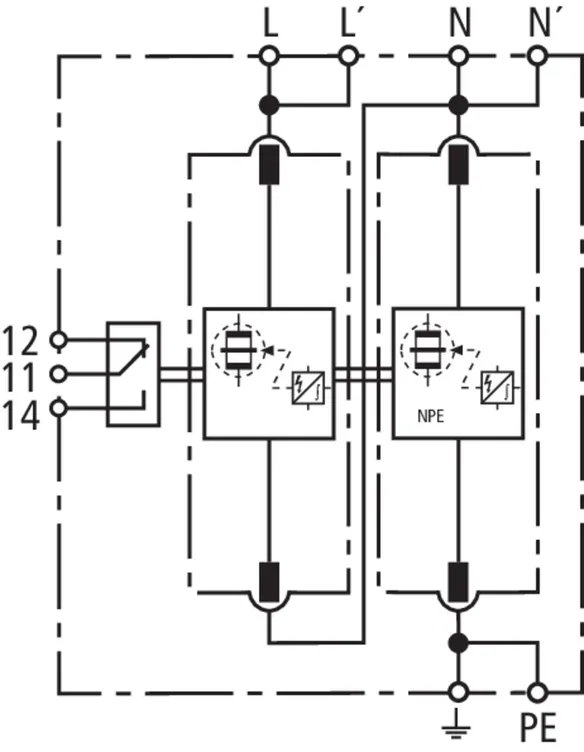

DEHNventil M TT 2P 255 FM 是一款复合型雷电流电涌保护器
2极模块可插拔复合型雷电流电涌保护器，用于单相TN和TN系统，4模宽度
带遥信端子
依据EN 61643-11，1级+2级SPD
火花间隙技术，并有续流抑制能力
交流最大持续工作电压：264 V
电压保护水平：≤ 1.5 kV
雷电冲击电流(10/350)：50 kA
续流遮断能力：100 kArms
依据IEC 62305-4可与其它DEHN红线产品和终端设备能量协调使用

制造商： DEHN
型号: DV M TT 2P 255 FM
货号: 951115
其他类似产品

认证

技术参数

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
附加技术参数：	---------------------------------
电压保护水平 [L-PE] (U_P )	2.2 kV
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_rms (220 kA_peak)

用于16.7Hz牵引供电系统
- 标称交流电压 (U_N )	230 V
- 标称交流频率 (f_N )	16.7 Hz
- 最大后备熔丝	125 A gG

SPD依据EN 61643-11/ IEC 61643-11	1级+2级 / I级+II级
与终端的能量协调性 (≤10m)	1级+2级+3级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	264 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L+N-PE] (I_total )	50 kA
比能量 [L+N-PE] (W/R)	625.00 kJ/ohms
雷电冲击电流 (10/350 μs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
比能量 [L-N]/[N-PE] (W/R)	156.25 / 625.00 kJ/ohms
标称放电电流 (8/20 μs) [L-N]/[N-PE] (I_n )	25 / 50 kA
电压保护水平 [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
工频续流遮断能力 [L-N]/[N-PE] (I_fi )	50 kA_rms / 100 A_rms
续流抑制/选择性	预期续流到50 kA_rms 时，20A gG 熔丝不跳
响应时间 (t_A )	≤ 100 ns
I_K= 50 kA_rms, 最大后备熔丝 (L)	315 A gG
最大后备熔丝 (L-L')	125 A gG
TOV 特性 (U_T) [L-N]	440 V / 120 min 耐受
TOV 特性 (U_T) [N-PE]	1200 V / 200 ms 耐受
工作温度范围并联/串联 (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (L, L', N, N', PE, 9)	10 mm² 单股线 / 软线
最大安装导线截面积 (L, N, PE)	50 mm² 多股线 / 35 mm² 软线
最大安装导线截面积 (L', N', 9)	35 mm²多股线 / 25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	KEMA, VDE, UL
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0,5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm² 单股线/软线
附加技术参数：	---------------------------------
电压保护水平 [L-PE] (U_P )	2.2 kV
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_rms (220 kA_peak)
– 抑制/消除电源续流	100 kA_rms (220 kA_peak)
- I_K = 100kA_rms时的最大后备熔丝	315 A gG

.产品已加入收藏夹。

进入收藏夹

商品951115加入购物车。

进入网上商店

货号 961305 DV ACI M TNC 264 FM

全球贸易项目代码 4013364513440, 海关关税号: 85363090, 总重: 2.42 kg, 包装单位: 1.00 件


附加信息

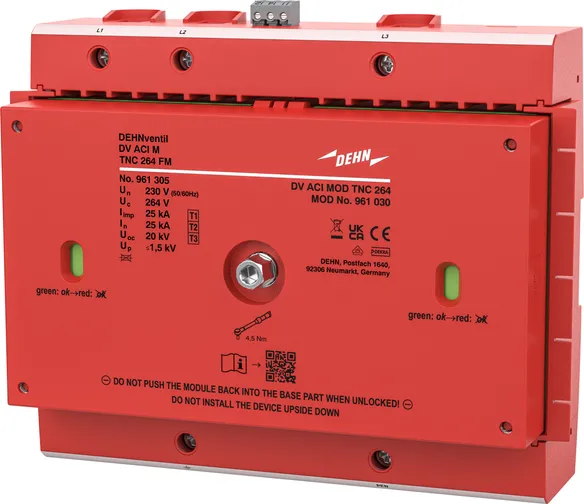

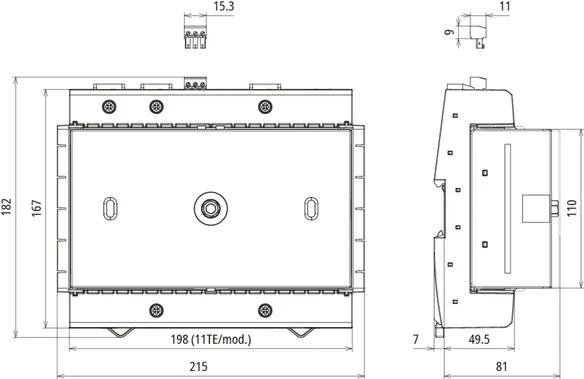

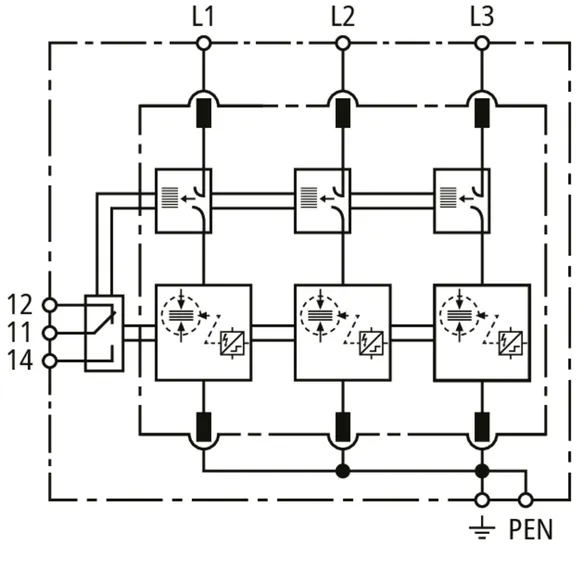

模块化复合雷电流电涌保护器 DEHNventil ACI M TNC 264 FM
3 极模块化插拔式组合电涌保护器
用于 230/400 V TN-C 系统，集成了
ACI 开关/火花间隙，11 模宽度
带遥信端子
1 型 + 2 型 + 3 型电涌保护器，符合 EN 61643-11 标准
RADAX Flow 火花间隙技术
用于抑制续流
最大持续工作电压：264 V AC
电压保护水平：<= 1.5 kV
雷电冲击电流 (10/350 µs)：75 kA
续流遮断能力：达 100 kArms
通过 VDE、KEMA 认证
根据 IEC 61643-12 标准进行能源协调
Red/Line 产品系列电涌保护器
并直接连接到终端设备

制造商： DEHN
型号: DV ACI M TNC 264 FM
货号: 961305
其他类似产品

技术参数

电涌保护器符合 EN 61673-11 / IEC 61643-11 标准	类型 1 + 类型 2 + 类型 3 / I 类 + II 类 + III 类
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
电压保护水平 (U_P )	≤ 1,5 kV
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_eff (220 kA_peak)

电涌保护器符合 EN 61673-11 / IEC 61643-11 标准	类型 1 + 类型 2 + 类型 3 / I 类 + II 类 + III 类
与终端的能量协调性 (≤10m)	1 型 + 2 型 + 3 型
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
比能量 [L1+L2+L3-PEN] (W/R)	1.40 MJ/Ohm
雷电冲击电流 (10/350 μs) [L-PEN] (I_imp )	25 kA
比能量 [L-PEN] (W/R)	156.25 kJ/Ohm
标称放电电流 (8/20 μs)[L-PEN] (In)	25 kA
电压保护水平 (U_P )	≤ 1,5 kV
复合波发生器的开路电压 (Uoc)	20 kV
工频续流遮断能力 (I_fi )	50 kA_rms
集成过电流保护	是，ACI 技术
短路耐受能力 (I_SCCR )	50 kA_rms
响应时间 (t_A )	≤ 100 ns
TOV 特性 (U_T)	440 V / 120 min – 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿色/红色（视窗）
模块断开的显示	绿色（侧视图）
端口数	1
最小安装导线截面积 (L1, L2, L3, PEN, 9)	6 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, PEN, 9)	35 mm² 多股线 / 25 mm² 软线
安装方式	35 mm DIN 导轨，符合 EN 60715 / 汇流排
安装地点	室内
防护等级	IP 20
尺寸	11 模数，DIN 43880
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_eff (220 kA_peak)
– 抑制/消除电源续流	高达 100 kA_rms (220 kA_peak)

.产品已加入收藏夹。

进入收藏夹

商品961305加入购物车。

进入网上商店

货号 961405 DV ACI M TNS 264 FM

全球贸易项目代码 4013364513365, 海关关税号: 85363090, 总重: 2.42 kg, 包装单位: 1.00 件


附加信息

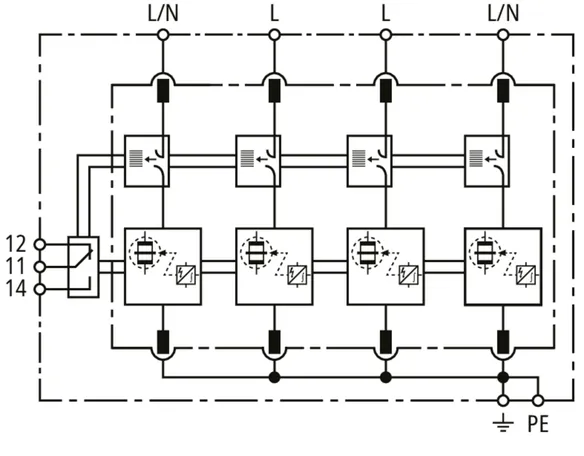

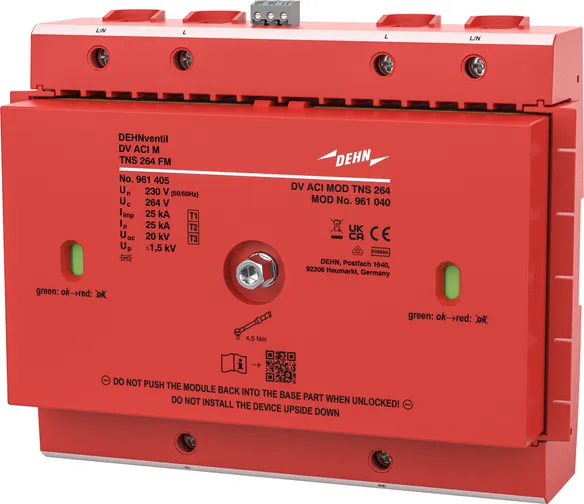

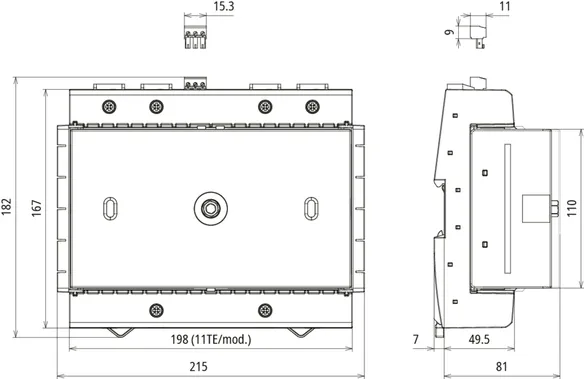

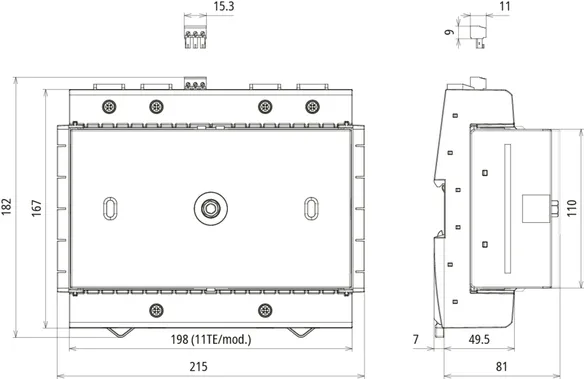

模块化复合雷电流电涌保护器 DEHNventil ACI M TNS 264 FM
4 极模块化插拔式组合电涌保护器
用于 230/400 V- TN(C)-S 系统，集成了
ACI 开关/火花间隙
11 模宽度
带遥信端子
1 型 + 2 型 + 3 型电涌保护器，符合 EN 61643-11 标准
RADAX Flow 火花间隙技术
用于抑制续流
最大持续工作电压：264 V AC
电压保护水平：<= 1.5 kV
雷电冲击电流 (10/350 µs)：100 kA
续流遮断能力：达 100 kArms
通过 VDE、KEMA 认证
根据 IEC 61643-12 标准进行能源协调
Red/Line 产品系列电涌保护器
并直接连接到终端设备

制造商： DEHN
型号: DV ACI M TNS 264 FM
货号: 961405
其他类似产品

技术参数

电涌保护器符合 EN 61673-11 / IEC 61643-11 标准	类型 1 + 类型 2 + 类型 3 / I 类 + II 类 + III 类
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1,5 kV kV
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_eff (220 kA_peak)

电涌保护器符合 EN 61673-11 / IEC 61643-11 标准	类型 1 + 类型 2 + 类型 3 / I 类 + II 类 + III 类
与终端的能量协调性 (≤10m)	1 型 + 2 型 + 3 型
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	264 V (50 / 60 Hz)
雷电冲击电流 (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
比能量 [L1+L2+L3+N-PE] (W/R)	2.50 MJ/Ohm
雷电冲击电流 (10/350 μs) [L,N-PE] (I_imp )	25 kA
比能量 [L,N-PE] (W/R)	156.25 kJ/Ohm
标称放电电流 (8/20 µs) [L/N-PE] (I_n )	25 kA
电压保护水平 [L-PE]/[N-PE] (U_P )	≤ 1,5 kV kV
复合波发生器的开路电压 (Uoc)	20 kV
工频续流遮断能力 (I_fi )	50 kA_rms
集成过电流保护	是，ACI 技术
短路耐受能力 [L-PE]/[N-PE] (I_SCCR )	50 kA_eff
响应时间 (t_A )	≤ 100 ns
TOV 特性 (U_T)	440 V / 120 min – 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿色/红色（视窗）
模块断开的显示	绿色（侧视图）
端口数	1
最小安装导线截面积 (L1, L2, L3, N, PE, 9)	6 mm² 单股线 / 软线
最大安装导线截面积 (L1, L2, L3, N, PE, 9)	35 mm² 多股线 / 25 mm² 软线
安装方式	35 mm DIN 导轨，符合 EN 60715 / 汇流排
安装地点	室内
防护等级	IP 20
尺寸	11 模数，DIN 43880
用于预期短路电流大于50 kA_rms的配电设备(经过VDE测试)	---------------------------------
- 最大预期短路电流	100 kA_eff (220 kA_peak)
– 抑制/消除电源续流	高达 100 kA_rms (220 kA_peak)

.产品已加入收藏夹。

进入收藏夹

商品961405加入购物车。

进入网上商店

DEHNventil modular

详情

DEHNventil M2 TNC FM

货号 956305 DV M2 TNC 255 FM

956305.jt 您没有下载权限956305.jt

956305.stp 您没有下载权限956305.stp

956305.iges 您没有下载权限956305.iges

956305.dwg 您没有下载权限956305.dwg

956305m_D.dxf 您没有下载权限956305m_D.dxf

DEHN.956305.edz 您没有下载权限DEHN.956305.edz

.产品已加入收藏夹。

商品956305加入购物车。

DEHNventil M2 TNS FM

货号 956405 DV M2 TNS 255 FM

954315_954405.jt 您没有下载权限954315_954405.jt

954315_954405.stp 您没有下载权限954315_954405.stp

954315_954405.iges 您没有下载权限954315_954405.iges

954315_954405.dwg 您没有下载权限954315_954405.dwg

954315+405m_D.dxf 您没有下载权限954315+405m_D.dxf

DEHN.954405.edz 您没有下载权限DEHN.954405.edz

.产品已加入收藏夹。

商品956405加入购物车。

DEHNventil M2 TN FM

货号 956205 DV M2 TN 255 FM

954115_954205.jt 您没有下载权限954115_954205.jt

954115_954205.stp 您没有下载权限954115_954205.stp

954115_954205.iges 您没有下载权限954115_954205.iges

954115_954205.dwg 您没有下载权限954115_954205.dwg

954115+205m_D.dxf 您没有下载权限954115+205m_D.dxf

DEHN.954205.edz 您没有下载权限DEHN.954205.edz

.产品已加入收藏夹。

商品956205加入购物车。

DEHNventil M TNC (FM)

货号 951300 DV M TNC 255

951300.jt 您没有下载权限951300.jt

951300.stp 您没有下载权限951300.stp

951300.igs 您没有下载权限951300.igs

951300.dwg 您没有下载权限951300.dwg

951300m_E.dxf 您没有下载权限951300m_E.dxf

951300_eplan.zip 您没有下载权限951300_eplan.zip

DEHN.951300.wspak 您没有下载权限DEHN.951300.wspak

.产品已加入收藏夹。

商品951300加入购物车。

货号 951305 DV M TNC 255 FM

951305.jt 您没有下载权限951305.jt

951305.stp 您没有下载权限951305.stp

951305.igs 您没有下载权限951305.igs

951305.dwg 您没有下载权限951305.dwg

951305m_E.dxf 您没有下载权限951305m_E.dxf

951305_eplan.zip 您没有下载权限951305_eplan.zip

DEHN.951305.wspak 您没有下载权限DEHN.951305.wspak

.产品已加入收藏夹。

商品951305加入购物车。

DEHNventil M TNS (FM)

货号 951400 DV M TNS 255

951400.jt 您没有下载权限951400.jt

951400.stp 您没有下载权限951400.stp

951400.igs 您没有下载权限951400.igs

951400.dwg 您没有下载权限951400.dwg

951400_310m_E.dxf 您没有下载权限951400_310m_E.dxf

951400_eplan.zip 您没有下载权限951400_eplan.zip

DEHN.951400.wspak 您没有下载权限DEHN.951400.wspak

.产品已加入收藏夹。

商品951400加入购物车。

货号 951405 DV M TNS 255 FM

951405.jt 您没有下载权限951405.jt

951405.stp 您没有下载权限951405.stp

951405.igs 您没有下载权限951405.igs

951405.dwg 您没有下载权限951405.dwg

951405_315m_E.dxf 您没有下载权限951405_315m_E.dxf

951405_eplan.zip 您没有下载权限951405_eplan.zip

DEHN.951405.wspak 您没有下载权限DEHN.951405.wspak

.产品已加入收藏夹。

商品951405加入购物车。

DEHNventil M TT (FM)

货号 951310 DV M TT 255

951400.jt 您没有下载权限951400.jt

951400.stp 您没有下载权限951400.stp

951400.igs 您没有下载权限951400.igs

951400.dwg 您没有下载权限951400.dwg
