货号 900463 DG TT 10 340

全球贸易项目代码 6942299503470, 海关HS编码: , 总重: 315.00 g, 包装单位: 1.00 件


附加信息

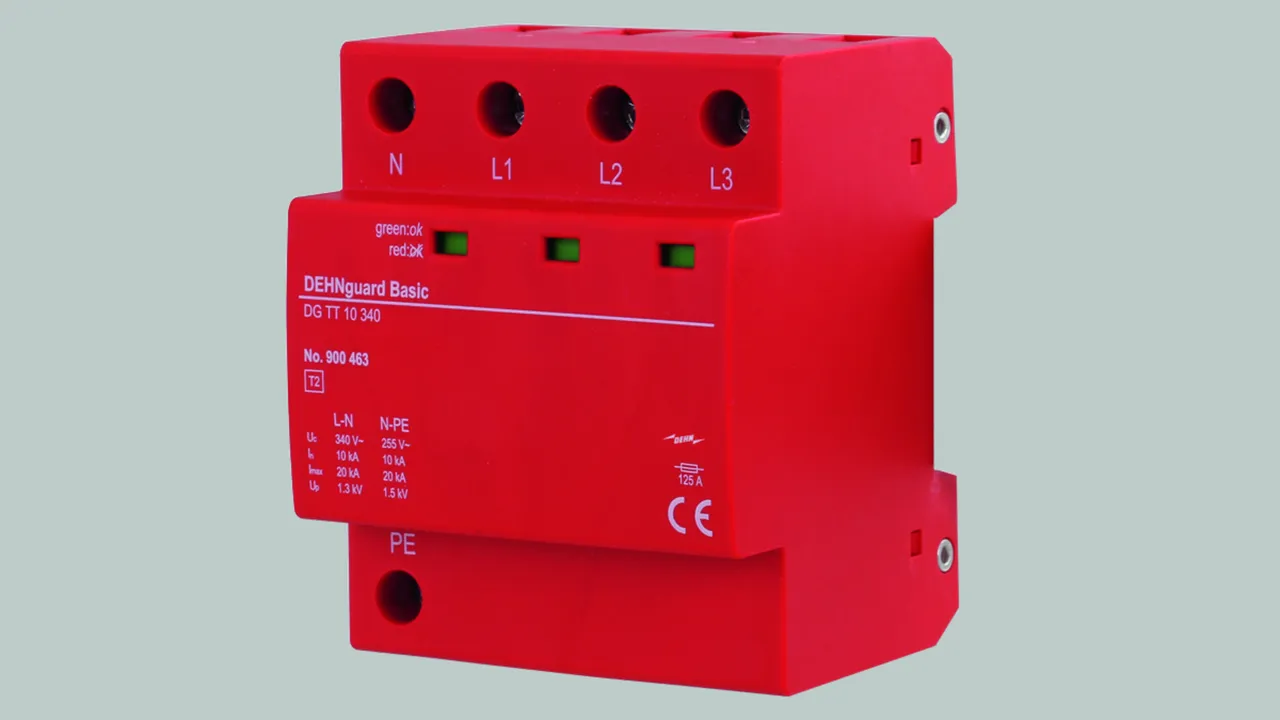

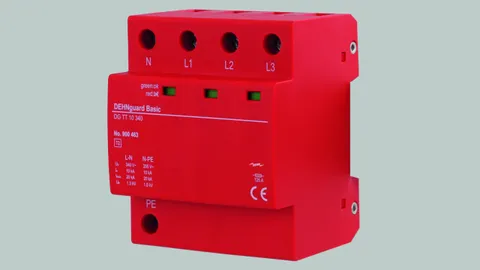

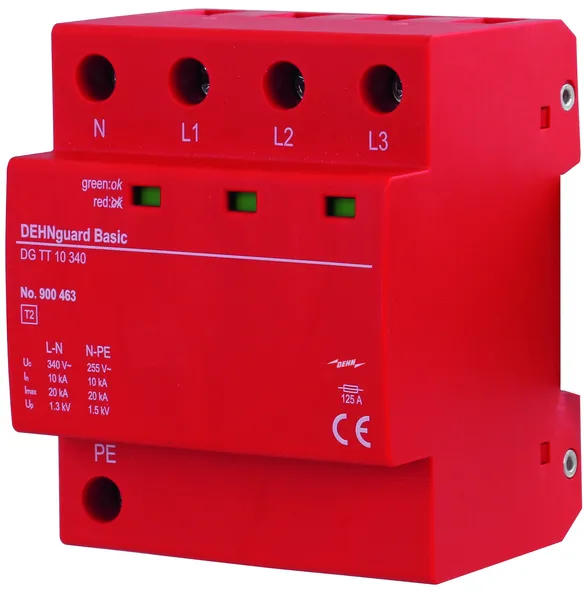

DEHNguard TT 10 340 电涌保护器
4极电涌保护器，4模宽度
依据IEC 61643-11，GB/T 18802.1-2011，2级SPD
故障指示
交流最大持续工作电压：340 V
电压保护水平：≤ 1.3 kV / 1.5 kV
标称放电电流：10 kA
短路耐受能力：25 kArms
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用

制造商： DEHN
型号: DG TT 10 340
货号: 900463
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	340 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	10 kA
最大放电电流 (8/20 µs) [L-N] (I_max )	20 kA
电压保护水平 [L-N] (U_P )	≤ 1.3 kV
最大后备熔丝	125 A gG

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
供电系统	三相 TT / TN 系统
标称交流电压 (U_N )	230 / 400 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	340 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
工频续流遮断能力 [N-PE] (I_fi )	100 A
标称放电电流 (8/20 μs) [L-N] (I_n )	10 kA
标称放电电流 (8/20 μs) [N-PE] (I_n )	10 kA
最大放电电流 (8/20 µs) [L-N] (I_max )	20 kA
最大放电电流 (8/20 µs) [N-PE] (I_max )	20 kA
电压保护水平 [L-N] (U_P )	≤ 1.3 kV
电压保护水平 [N-PE] (U_P )	≤ 1.5 kV
残流 (I_PE )	≤ 5 µA
响应时间 [L-N] (t_A )	≤ 25 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
最大后备熔丝	125 A gG
短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) [L-N] (U_T) - 特性 (U_T )	335 V / 5 sec. 耐受
暂态过电压 (TOV) [L-N] (U_T) - 特性 (U_T )	440 V / 120 min. 安全失效
暂态过电压 (TOV) [N-PE] (U_T) - 特性 (U_T )	1200 V / 200 ms. 耐受
工作温度范围	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (单股线/ 软线)	2.5 mm²
最大安装导线截面积 (单股线/ 软线)	25 mm² / 16 mm²
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	4 模数，DIN 43880
认证	CQC

.产品已加入收藏夹。

进入收藏夹

商品900463加入购物车。

进入网上商店

货号 900453 DG TT 2P 5 340 SA

全球贸易项目代码 6942299503227, 海关HS编码: , 总重: 163.00 g, 包装单位: 1.00 件


附加信息

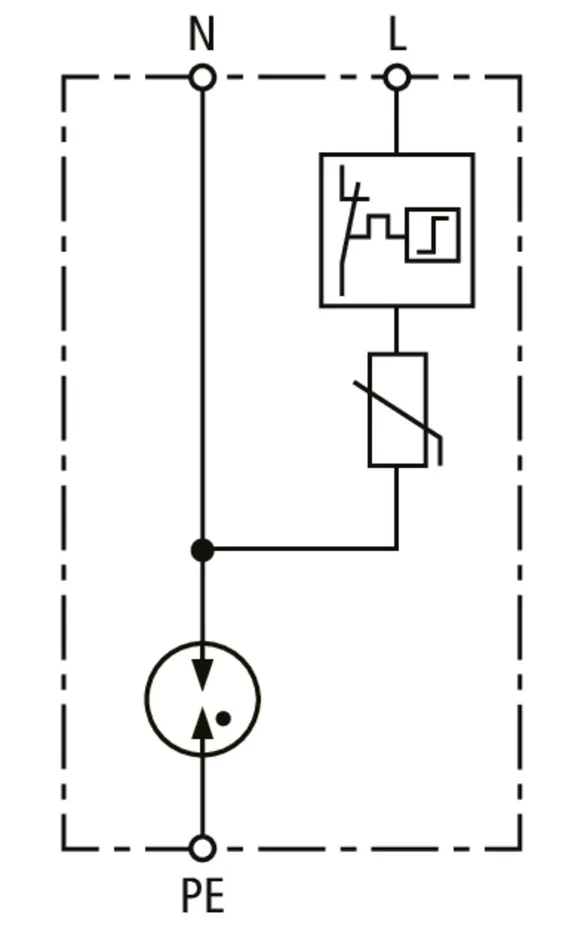

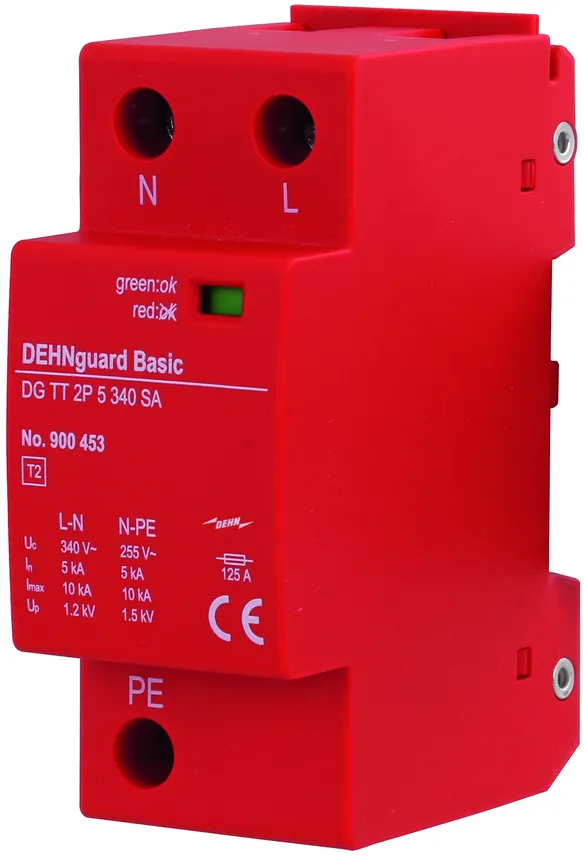

DEHNguard TT 2P 5 340 电涌保护器
2极电涌保护器，2模宽度
依据IEC 61643-11，GB/T 18802.1-2011，2级SPD
故障指示
交流最大持续工作电压：340 V
电压保护水平：≤ 1.2 kV
标称放电电流：5 kA
短路耐受能力：25 kArms
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用

制造商： DEHN
型号: DG TT 2P 5 340 SA
货号: 900453
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	340 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	5 kA
最大放电电流 (8/20 µs) [L-N] (I_max )	10 kA
电压保护水平 (U_P )	≤ 1.2 kV
最大后备熔丝	125 A gG

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
供电系统	单相 TT / TN 系统
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	340 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
工频续流遮断能力 [N-PE] (I_fi )	100 A
标称放电电流 (8/20 μs) [L-N] (I_n )	5 kA
标称放电电流 (8/20 μs) [N-PE] (I_n )	5 kA
最大放电电流 (8/20 µs) [L-N] (I_max )	10 kA
最大放电电流 (8/20 µs) [N-PE] (I_max )	10 kA
电压保护水平 (U_P )	≤ 1.2 kV
残流 (I_PE )	≤ 5 µA
响应时间 [L-N] (t_A )	≤ 25 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
最大后备熔丝	125 A gG
短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) [L-N] (U_T) - 特性 (U_T )	335 V / 5 sec. 耐受
暂态过电压 (TOV) [L-N] (U_T) - 特性 (U_T )	440 V / 120 min. 安全失效
暂态过电压 (TOV) [N-PE] (U_T) - 特性 (U_T )	1200 V / 200 ms. 耐受
工作温度范围	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (单股线/ 软线)	2.5 mm²
最大安装导线截面积 (单股线/ 软线)	25 mm² / 16 mm²
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20

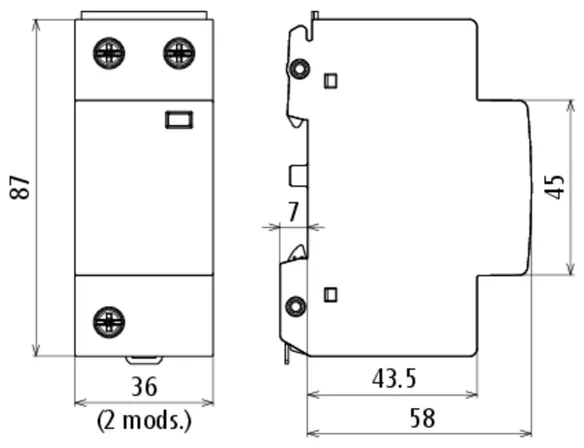

尺寸	2 模数，DIN 43880

.产品已加入收藏夹。

进入收藏夹

商品900453加入购物车。

进入网上商店

货号 900454 DG TT 2P 10 340 SA

全球贸易项目代码 6942299503210, 海关HS编码: , 总重: 163.00 g, 包装单位: 1.00 件


附加信息

DEHNguard TT 2P 10 340 电涌保护器
2极电涌保护器，2模宽度
依据IEC 61643-11，GB/T 18802.1-2011，2级SPD
故障指示
交流最大持续工作电压：340 V
电压保护水平：≤ 1.3 kV
标称放电电流：10 kA
短路耐受能力：25 kArms
依据IEC 62305-4, GB/T21714.4-2015可与其它红线产品能量协调使用

制造商： DEHN
型号: DG TT 2P 10 340 SA
货号: 900454
其他类似产品

认证

技术参数

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	340 V (50 / 60 Hz)
标称放电电流 (8/20 μs) [L-N] (I_n )	10 kA
最大放电电流 (8/20 µs) [L-N] (I_max )	20 kA
电压保护水平 (U_P )	≤ 1.3 kV
最大后备熔丝	125 A gG

SPD依据 EN 61643-11 / ... IEC 61643-11	2级 / II级
供电系统	单相 TT / TN 系统
标称交流电压 (U_N )	230 V (50 / 60 Hz)
交流最大持续工作电压 [L-N] (U_C )	340 V (50 / 60 Hz)
交流最大持续工作电压 [N-PE] (U_C )	255 V (50 / 60 Hz)
工频续流遮断能力 [N-PE] (I_fi )	100 A
标称放电电流 (8/20 μs) [L-N] (I_n )	10 kA
标称放电电流 (8/20 μs) [N-PE] (I_n )	10 kA
最大放电电流 (8/20 µs) [L-N] (I_max )	20 kA
最大放电电流 (8/20 µs) [N-PE] (I_max )	20 kA
电压保护水平 (U_P )	≤ 1.3 kV
残流 (I_PE )	≤ 5 µA
响应时间 [L-N] (t_A )	≤ 25 ns
响应时间 [N-PE] (t_A )	≤ 100 ns
最大后备熔丝	125 A gG
短路耐受能力 (I_SCCR )	25 kA_rms
暂态过电压 (TOV) [L-N] (U_T) - 特性 (U_T )	335 V / 5 sec. 耐受
暂态过电压 (TOV) [L-N] (U_T) - 特性 (U_T )	440 V / 120 min. 安全失效
暂态过电压 (TOV) [N-PE] (U_T) - 特性 (U_T )	1200 V / 200 ms. 耐受
工作温度范围	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
最小安装导线截面积 (单股线/ 软线)	2.5 mm²
最大安装导线截面积 (单股线/ 软线)	25 mm² / 16 mm²
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	2 模数，DIN 43880

.产品已加入收藏夹。

进入收藏夹

商品900454加入购物车。

进入网上商店
