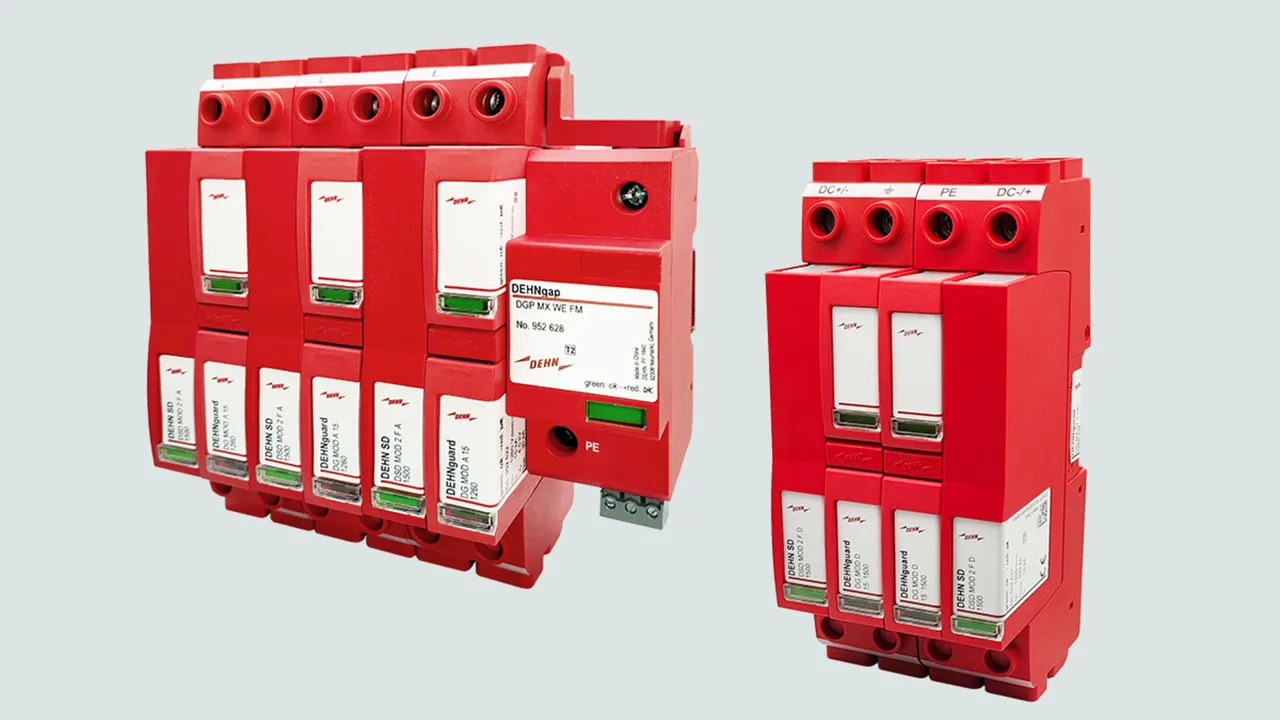

DEHNguard 模块化设计，搭配 MAX 底座，适用于高系统电压环境

模块化电涌保护器和带有电路中断 (CI) 的电涌保护器组合（安装在节省空间的 MAX 底座中）
通过电涌保护器 "SPD Specific Disconnector" (SSD) 实现电路中断 (Circuit Interruption, CI)，集成于保险模块中
专为高系统电压而设计

电涌保护器组合 DG MX CI WE 15 ...FM

电涌保护器（3+1 回路），用于额定电压较高的交流系统；带无电势远程信号触点
通过电涌保护器 "SPD Specific Disconnector" (SSD) 实现电路中断 (Circuit Interruption, CI)，集成于保险模块中
无需外部后备熔断器

2 产品

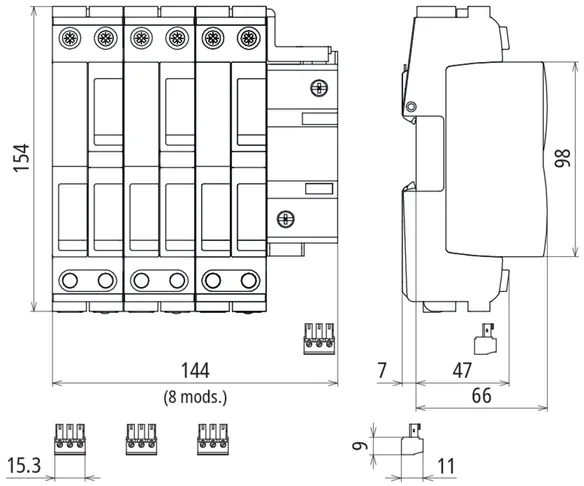

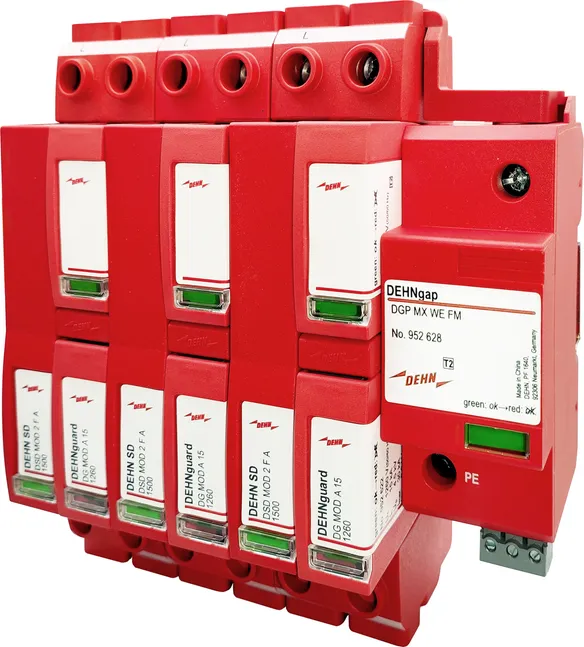

货号 952620 DG MX CI WE 15 1260 FM

全球贸易项目代码 6942299509359, 总重: 0.00 g, 包装单位: 1.00 件


附加信息

电涌保护器组合 DEHNguard MX CI WE 1260 FM
4 极，电涌保护器，宽度为 8 个模组
故障显示，带远程信号触点
符合 EN 61643-11 的 2 型电涌保护器
最大持续工作电压：1260 V ac
电压保护水平：<= 4.7 kV
标称放电电流：15 kA
最大放电电流：30 kA
短路耐受能力：50 kArms

制造商： DEHN
型号: DG MX CI WE 15 1260 FM
货号: 952620
其他类似产品

技术参数

电涌保护器依据 EN 61643-11 / ...IEC 61643-11	2 型/ II 级
标称交流电压 (U_N )	1140 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	1260 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	15 kA
最大放电电流 (8/20 μs) (I_max )	30 kA
需要额外的外部保险丝	否
防护等级	IP 20

电涌保护器依据 EN 61643-11 / ...IEC 61643-11	2 型/ II 级
与终端的能量协调性 (≤10m)	2 型 + 3 型
标称交流电压 (U_N )	1140 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	1260 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	15 kA
最大放电电流 (8/20 μs) (I_max )	30 kA
电压保护水平 (U_p )	≤ 4.7 kV
需要额外的外部保险丝	否
短路耐受能力 (I_SCCR )	50 kA_rms
过电压耐受能力 (U_W/I) (du / dt=600 V / µs)	2600 V
过电压耐受能力 (U_W/I) (du / dt=1600 V / µs)	3000 V
暂态过电压 (TOV) (U_T) – 特性	1800 V / 5 sec 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm²单股线/软线
接线截面积 (最大)	35 mm²多股线 / 25 mm²软线
安装方式	35 mm DIN 导轨，符合 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	8 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm²单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品952620加入购物车。

进入网上商店

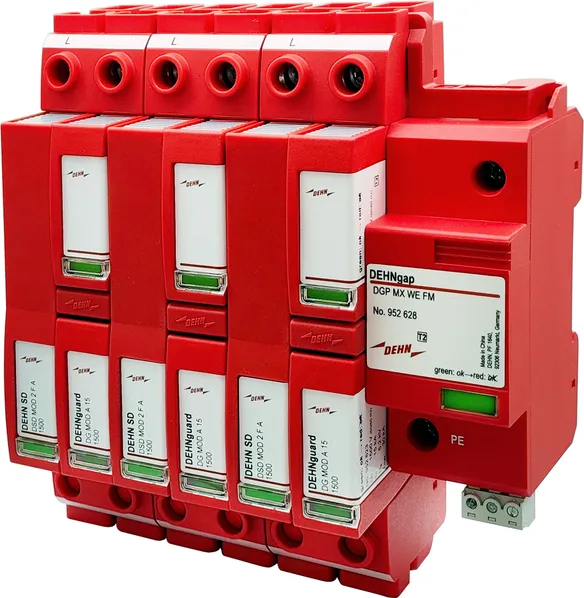

货号 952621 DG MX CI WE 15 1500 FM

全球贸易项目代码 6942299509366, 总重: 0.00 g, 包装单位: 1.00 件


附加信息

电涌保护器组合 DEHNguard MX CI WE 1500 FM
4 极，电涌保护器，宽度为 8 个模组
故障显示，带远程信号触点
符合 EN 61643-11 的 2 型电涌保护器
最大持续工作电压：1500 V ac
电压保护水平：<= 5.2 kV
标称放电电流：15 kA
最大放电电流：30 kA
短路耐受能力：50 kArms

制造商： DEHN
型号: DG MX CI WE 15 1500 FM
货号: 952621
其他类似产品

技术参数

电涌保护器依据 EN 61643-11 / ...IEC 61643-11	2 型/ II 级
标称交流电压 (U_N )	1380 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	1500 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	15 kA
最大放电电流 (8/20 μs) (I_max )	30 kA
需要额外的外部保险丝	否
防护等级	IP 20

电涌保护器依据 EN 61643-11 / ...IEC 61643-11	2 型/ II 级
与终端的能量协调性 (≤10m)	2级+3级
标称交流电压 (U_N )	1380 V (50 / 60 Hz)
交流最大持续工作电压 (U_C )	1500 V (50 / 60 Hz)
标称放电电流 (8/20 μs) (I_n )	15 kA
最大放电电流 (8/20 μs) (I_max )	30 kA
电压保护水平 (U_p )	≤ 5.2 kV
需要额外的外部保险丝	否
短路耐受能力 (I_SCCR )	50 kA_rms
过电压耐受能力 (U_W/I) (du / dt=600 V / µs)	2600 V
过电压耐受能力 (U_W/I) (du / dt=1600 V / µs)	3000 V
暂态过电压 (TOV) (U_T) – 特性	1800 V / 5 sec 耐受
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm²单股线/软线
接线截面积 (最大)	35 mm² 多股线/25 mm²软线
安装方式	35 mm DIN 轨，依据 EN 60715
外壳材质	红色热塑性材料， UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	8 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大1.5 mm²单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品952621加入购物车。

进入网上商店

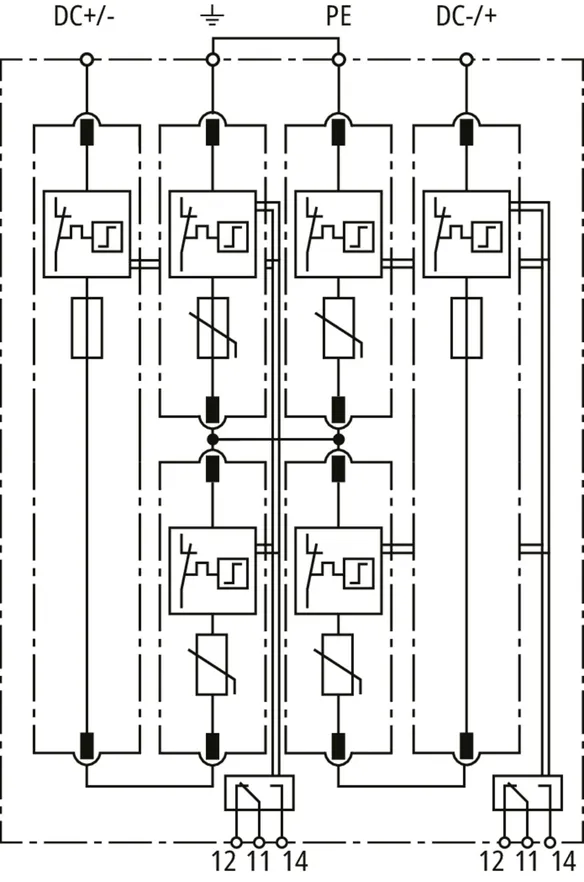

DG MY CI Y 15 ... FM

模块化电涌保护器，带集成后备熔断器，用于光伏设备；带无电势远程信号触点。
通过电涌保护器 "SPD Specific Disconnector" (SSD) 实现电路中断 (Circuit Interruption, CI)，集成于保险模块中
无需外部后备熔断器

1 产品

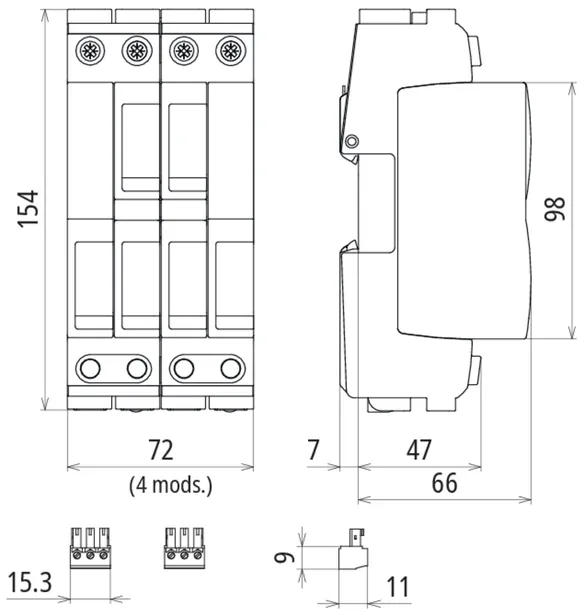

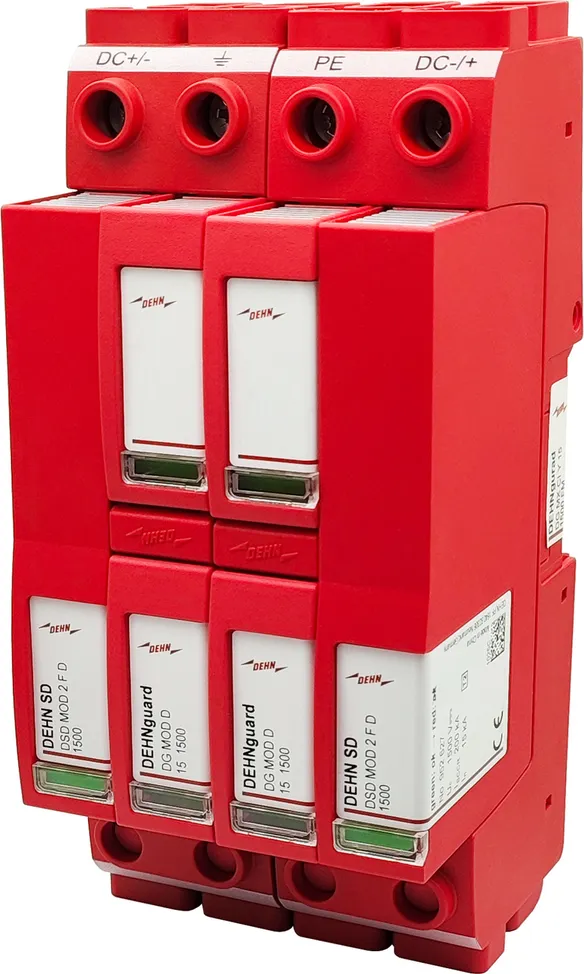

货号 952624 DG MX CI Y 15 1500 FM

全球贸易项目代码 6942299509397, 总重: 0.00 g, 包装单位: 1.00 件


附加信息

DEHNguard MX CI Y 1500 FM 电涌保护器
用于直流电压高达 1500V 的光伏设备
3 极，电涌保护器，宽度为 4 个模组
故障显示，带远程信号触点
符合 IEC 61643-11 标准的 2 型 SPD
最大持续工作电压：1500 V ac
电压保护水平：<= 5.5 kV
标称放电电流：15 kA
最大放电电流：30 kA
短路耐受能力：200 kArms

制造商： DEHN
型号: DG MX CI Y 15 1500 FM
货号: 952624
其他类似产品

技术参数

电涌保护器依据 EN 61643-11 / ...IEC 61643-11	2 型/ II 级
直流最大持续工作电压 (U_C )	1500 V
标称放电电流 (8/20 μs) (I_n )	15 kA
最大放电电流 (8/20 μs) (I_max )	30 kA
需要额外的外部保险丝	否
防护等级	IP 20

电涌保护器依据 EN 61643-11 / ...IEC 61643-11	2 型/ II 级
直流最大持续工作电压 (U_C )	1500 V
标称放电电流 (8/20 μs) (I_n )	15 kA
最大放电电流 (8/20 μs) (I_max )	30 kA
电压保护水平 (U_p )	≤ 5.5 kV
响应时间 (t_A )	≤ 25 ns
需要额外的外部保险丝	否
短路耐受能力 (I_SCCR )	200 kA_rms
工作温度范围 (T_U )	-40 °C ... +80 °C
工作状态/故障指示	绿 / 红
端口数	1
接线截面积 (最小)	1.5 mm²单股线/软线
接线截面积 (最大)	35 mm²多股线 / 25 mm²软线
安装方式	35 mm DIN 导轨，符合 EN 60715
外壳材质	红色热塑性材料，UL 94 V-0
安装地点	室内
防护等级	IP 20
尺寸	3 模数，DIN 43880
遥信触点类型	浮动切换触点
交流负载能力	250 V / 0.5 A
直流负载能力	250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A
遥信终端的横截面积	最大 1.5 mm²单股线/软线

.产品已加入收藏夹。

进入收藏夹

商品952624加入购物车。

进入网上商店

Results for products (0)

Results for content (0)

DEHNguard 模块化设计，搭配 MAX 底座，适用于高系统电压环境

电涌保护器组合 DG MX CI WE 15 ...FM

货号 952620 DG MX CI WE 15 1260 FM

.产品已加入收藏夹。

商品952620加入购物车。

货号 952621 DG MX CI WE 15 1500 FM

.产品已加入收藏夹。

商品952621加入购物车。

DG MY CI Y 15 ... FM

货号 952624 DG MX CI Y 15 1500 FM

.产品已加入收藏夹。

商品952624加入购物车。

DEHNguard 模块化设计，搭配 MAX 底座，适用于高系统电压环境

电涌保护器组合 DG MX CI WE 15 ...FM

货号 952620 DG MX CI WE 15 1260 FM

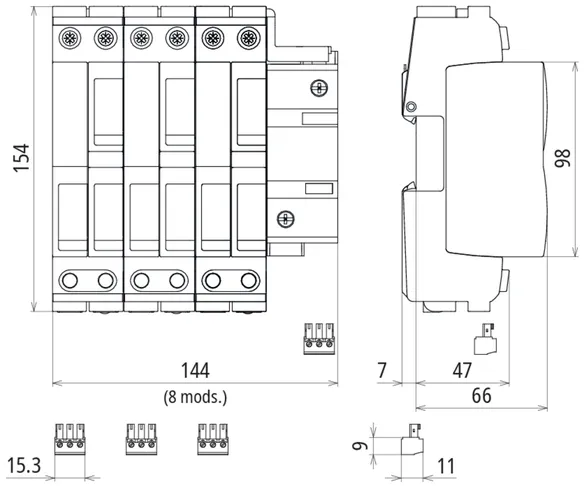

952620_952621m_E.dxf 您没有下载权限952620_952621m_E.dxf

.产品已加入收藏夹。

商品952620加入购物车。

货号 952621 DG MX CI WE 15 1500 FM

952620_952621m_E.dxf 您没有下载权限952620_952621m_E.dxf

.产品已加入收藏夹。

商品952621加入购物车。

DG MY CI Y 15 ... FM

货号 952624 DG MX CI Y 15 1500 FM

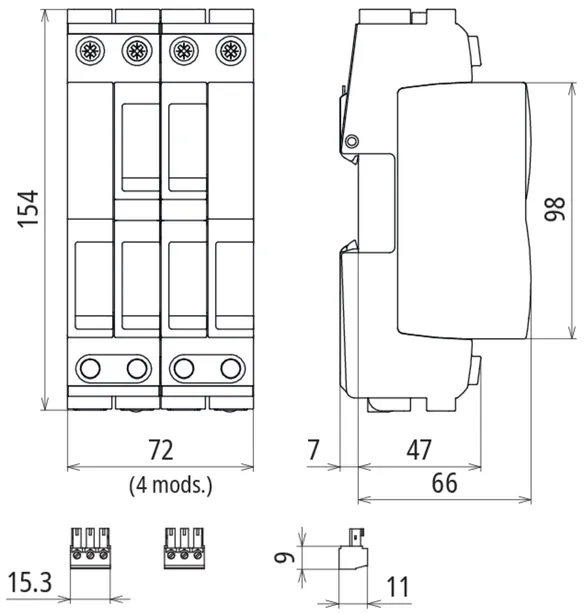

952624m_E.dxf 您没有下载权限952624m_E.dxf
