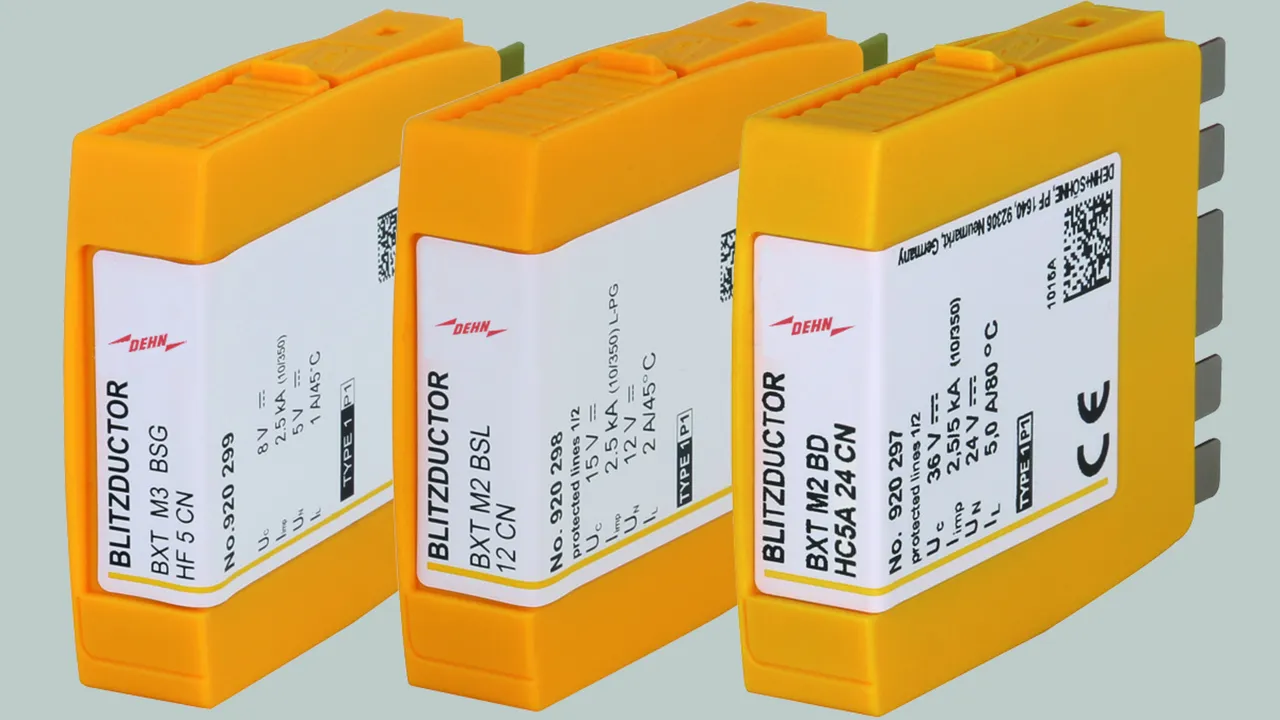

BLITZDUCTOR XT – 保护模块 CN

复合雷电流/电涌保护模块

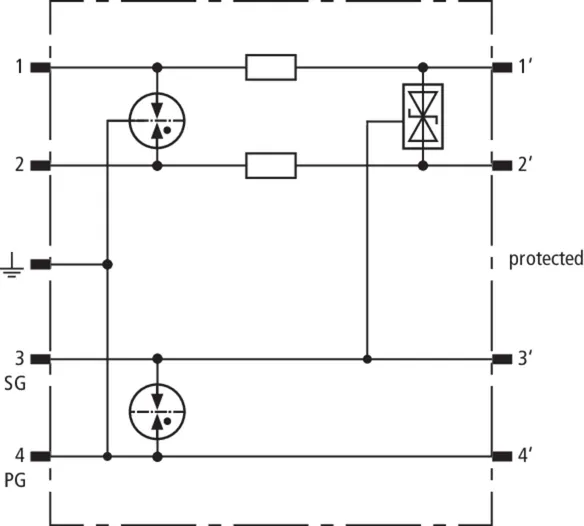

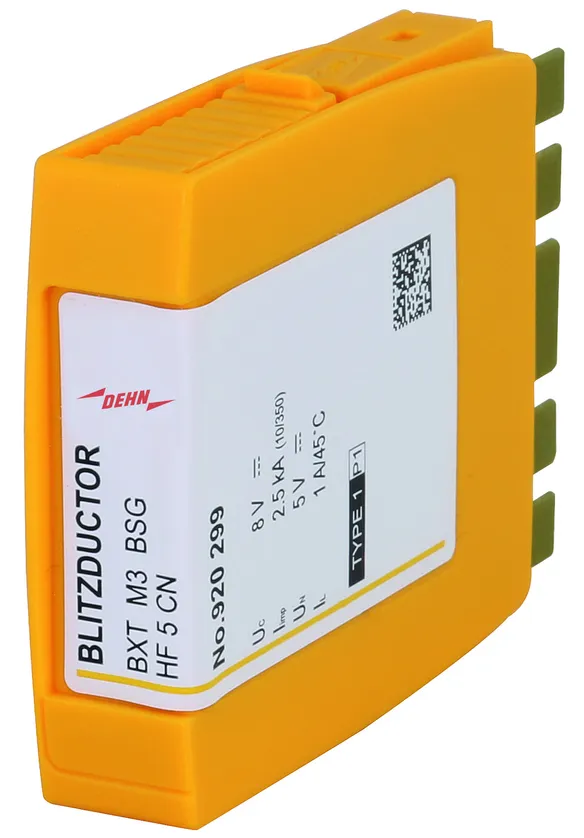

BXT M3 BSG HF 5 CN

复合型雷电流/电涌保护模块，节省空间，用于高频传输系统的1对线保护，信号地对地隔离。

1 产品

货号 920299 BXT M3 BSG HF 5 CN

全球贸易项目代码 6942299502541, 海关关税号: , 总重: 34.00 g, 包装单位: 1.00 件


附加信息

BLITZDUCTOR XT M3 BSG HF 5 CN 复合雷电涌保护模块
BLITZDUCTOR XT 复合电涌保护模块
电涌保护器等级，类型 1/P1
依据 IEC 61643-21 /EN 61643-21 检测
并根据 IEC 61643-22 进行了能量协调
用于保护信号电位对地绝缘的高频传输的 1 根双线。
可插入底座 BXT BAS / BSP BAS 4
标称电流 (45 °C): 1.0 A
D1 总雷电冲击电流 (10/350 μs): 5 kA

制造商： DEHN
型号: BXT M3 BSG HF 5 CN
货号: 920299
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	8.0 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	5 kA
C2 总标称放电电流 (8/20 μs) (I_total )	20 kA
每线串联阻抗	1.0 ohms

SPD分类	M
标称电压 (U_N )	5 V
直流最大持续工作电压 (U_C )	8.0 V
标称电流 (45 °C) (I_L )	1.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	5 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_total )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 I_imp D1 (线-线) (U_p )	≤ 25 V
电容 (线-线) (C)	≤ 20 pF
电容 (线-PG) (C)	≤ 20 pF
电容 (SG-PG) (C)	≤ 20 pF
每线串联阻抗	1.0 ohms
截止频率 (线-线) (f_G )	100 MHz
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21

.产品已加入收藏夹。

进入收藏夹

商品920299加入购物车。

进入网上商店

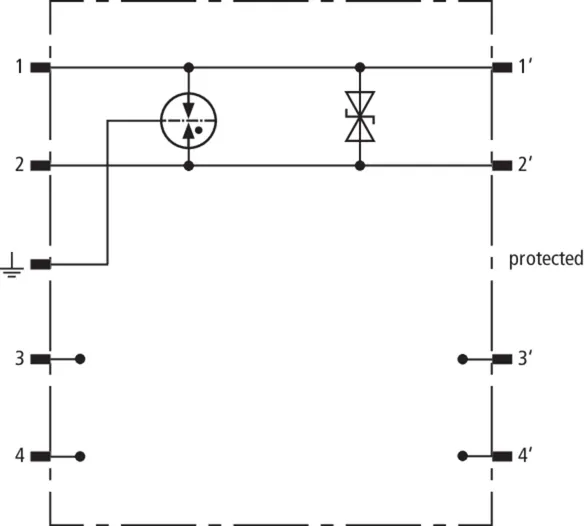

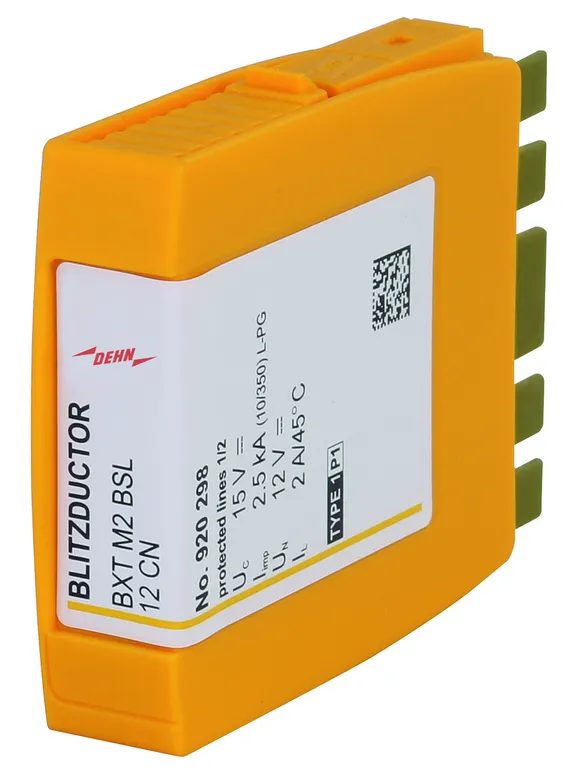

BXT M2 BSL 12 CN

复合型雷电流/电涌保护模块，节省空间，用于电气隔离的平衡接口的1对线保护。

1 产品

货号 920298 BXT M2 BSL 12 CN

全球贸易项目代码 6942299502558, 海关关税号: , 总重: 32.00 g, 包装单位: 1.00 件


附加信息

BLITZDUCTOR XT M2 BSL 12 CN 复合电涌保护模块
BLITZDUCTOR XT 复合电涌保护模块
电涌保护器等级，类型 1/P1
依据 IEC 61643-21 检测
并根据 IEC 61643-22 进行了能量协调
用于保护对称接口的 1 个双线，并具有电隔离功能。
可插入底座 BXT BAS / BSP BAS 2/ BSP BAS 4
标称电流 (45 °C): 2.0 A
D1 总雷电冲击电流 (10/350 μs): 5 kA

制造商： DEHN
型号: BXT M2 BSL 12 CN
货号: 920298
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	15 V
标称电流 (45 °C) (I_L )	2.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	5 kA
C2 总标称放电电流 (8/20 μs) (I_total )	10 kA
每线串联阻抗	0 ohms

SPD分类	M
标称电压 (U_N )	12 V
直流最大持续工作电压 (U_C )	15 V
标称电流 (45 °C) (I_L )	2.0 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	5 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_total )	10 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	5 kA
C2 标称放电电流 (8/20 µs) (线-线) (I_n )	0.3 kA
每线电压保护水平 I_nC2 (U_p )	≤ 500 V
电压保护水平 In C2 (线-线) (U_p )	≤ 50 V
每线串联阻抗	0 ohms
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BXT BAS / BSP BAS 2 / BSP BAS 4
接地方式	底座 BXT BAS / BSP BAS 2 / BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21

.产品已加入收藏夹。

进入收藏夹

商品920298加入购物车。

进入网上商店

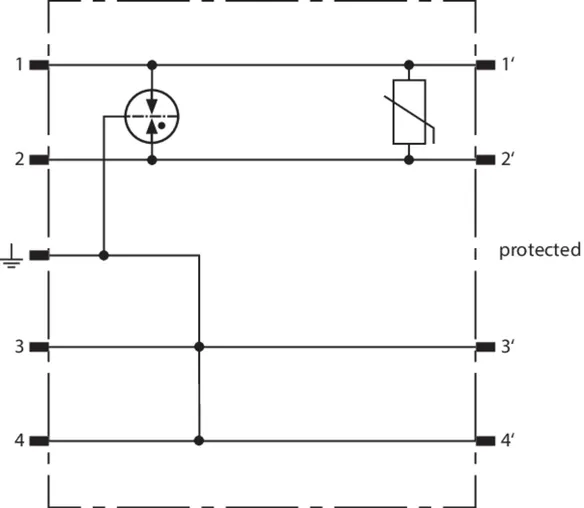

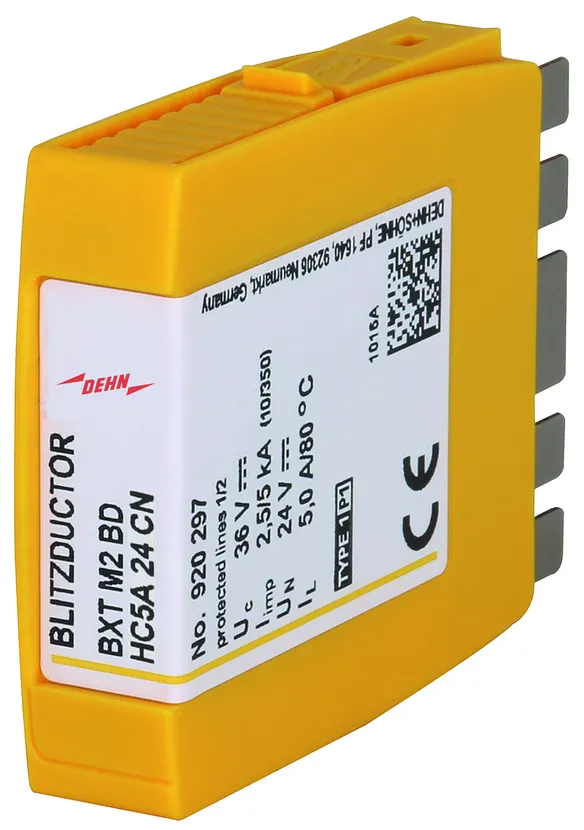

BXT M2 BD HC5A 24 CN

复合型雷电流/电涌保护模块，节省空间，用于浮地的平衡接口的1对线保护。模块适用于直流电流高达5 A的接口，如用于具有高启动电流和工作电流的电动执行器的控制器。

1 产品

货号 920297 BXT M2 BD HC5A 24 CN

全球贸易项目代码 6942299502916, 海关关税号: , 总重: 35.00 g, 包装单位: 1.00 件


附加信息

CAD文件

BLITZDUCTOR XT M2 BD HC5A 24 CN 复合电涌保护模块
BLITZDUCTOR XT 复合电涌保护模块
电涌保护器等级，类型 1/P1
依据 IEC 61643-21 /EN 61643-21 检测
并根据 IEC 61643-22 进行了能量协调
用于保护无电势对称接口的 1 根双线。该模块适用于电流高达直流 5 A 的接口，如用于具有高启动电流和工作电流的电动执行器的控制器。
可插入底座 BSP BAS 4
D1 总雷电冲击电流 (10/350 μs): 5 kA

制造商： DEHN
型号: BXT M2 BD HC5A 24 CN
货号: 920297
其他类似产品

认证

技术参数

SPD分类	M
直流最大持续工作电压 (U_C )	36 V
标称电流 (I_L )	5 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	5 kA
C2 总标称放电电流 (8/20 μs) (I_total )	20 kA
每线串联阻抗	0 ohms
认证	SIL

SPD分类	M
标称电压 (U_N )	24 V
直流最大持续工作电压 (U_C )	36 V
交流最大持续工作电压 (U_C )	25.5 V
标称电流 (I_L )	5 A
D1 总雷电冲击电流 (10/350 μs) (I_imp )	5 kA
D1 每线雷电冲击电流 (10/350 μs) (I_imp )	2.5 kA
C2 总标称放电电流 (8/20 μs) (I_total )	20 kA
C2 每线标称放电电流 (8/20 μs) (I_n )	10 kA
电压保护水平 In C2 (线-线) (U_p )	≤ 300 V
电压保护水平 In C2 (线-PG) (U_p )	≤ 700 V
电压保护水平 1 kV/μs C3 (线-线) (U_p )	≤ 150 V
电压保护水平 1 kV/μs C3 (线-PG) (U_p )	≤ 600 V
每线串联阻抗	0 ohms
工作温度范围 (T_U )	-40 °C ... +80 °C
防护等级 (SPD模块插入后)	IP 20
安装方式	底座 BSP BAS 4
接地方式	底座 BSP BAS 4
外壳材质	聚酰胺 PA 6.6
颜色	黄色
测试标准	IEC 61643-21 / EN 61643-21
认证	SIL
SIL类别	SIL3 *)
附加技术参数：	----------
- 残压 3 kA (8/20 µs) (线-PG)	≤ 50 V
- 最大放电电流 (8/20 µs) [1/2 - PG]，[1+2 - PG] (I_max )	20 kA
- 电压保护水平 Imax 1 kV/µs C3 (线-PG) (U_P )	< 600 V

.产品已加入收藏夹。

进入收藏夹

商品920297加入购物车。

进入网上商店
