HVI引下线套件，带支撑管

高压绝缘引下线，根据IEC/EN 62305-3，用于保持与导电部件的隔离距离。等效隔离距离，s ≤ 75 cm（空气环境），或s ≤ 150 cm（固体环境）。

HVI引下线安装在支撑管内部，迎风面积小。

最小起订长度为6 m或8 m，以0.5 m为单位递增。
由于线缆是按需定制的，所以无法退换货。

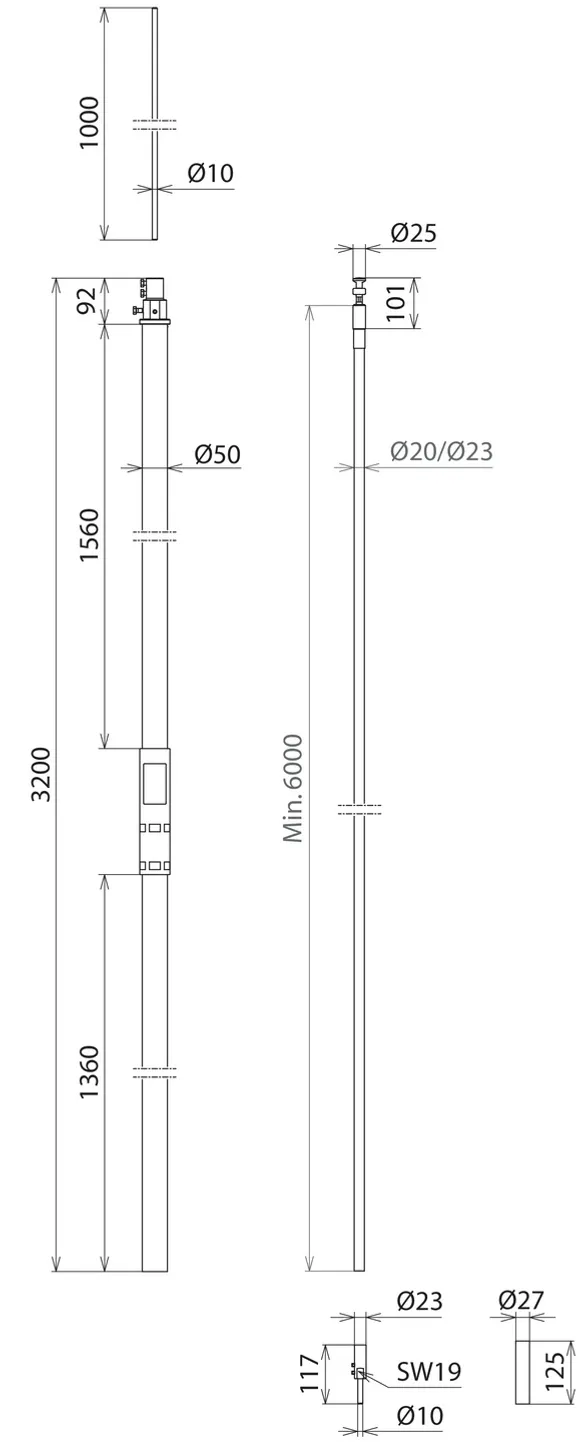

HVI引下线，带接闪针，安装于支撑管内部

带密封端和直径10 mm的不锈钢接闪针，长度1000 mm。

2 产品

货号 819326 HVI 20 M L6M SR3200 IP FSP1000 GFK AL

全球贸易项目代码 4013364260511, 海关HS编码: 853890, 总重: 8.70 kg, 包装单位: 1.00 件

前代产品


附加信息

HVI 引下线，带接闪针，安装于支撑管内部黑色
支撑管内的 HVI 引下线
高压绝缘引下线，
用于保持与导电部件
的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 75 cm（空气环境）
或 s =< 150 cm（固体环境）。
带 HVI 引下线的支撑管设计符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) 适用的
最大抗风能力为 237 公里/小时。
安装在支撑管内的 HVI 引下线，带有特殊的内置
密封端和接闪针（直径 10 mm 长度 1000 mm）
支撑管材料: 玻璃钢 GRP / 铝 Al
支撑管长度: 3200 mm
运输长度: 3200 mm
线缆直径: 20 mm
线缆颜色: 黑色 ●
导体材料: 铜 Cu
最小起订长度: 6 m
带接闪针的最大自由长度 (墙面安装): 3500 mm
最大抗风能力: （最大灵活长度 3500 mm，内部 1x HVI）237 km/h
最大抗风能力 : （最大灵活长度 3500 mm，外部 1x HVI）227 km/h
最大抗风能力 : （最大灵活长度 3500 mm，外部 4x HVI）200 km/h
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI 20 M L6M SR3200 IP FSP1000 GFK AL
货号: 819326
其他类似产品

认证



技术参数

支撑管材料 玻璃钢 GRP / 铝 Al
支撑管长度 3200 mm
运输长度 3200 mm
支撑管外径 50 mm
线缆直径 20 mm
线缆颜色 黑色 ●
导体材料 铜 Cu
最小起订长度 6 m
带接闪针的最大自由长度 (墙面安装) 3500 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819326加入购物车。

进入网上商店

货号 819336 HVI 23 L6M SR3200 IP FSP1000 GFK AL

全球贸易项目代码 4013364241237, 海关HS编码: 853890, 总重: 10.90 kg, 包装单位: 1.00 件

前代产品


附加信息

HVI 引下线，带接闪针，安装于支撑管内部灰色
支撑管内的 HVI 引下线
高压绝缘引下线，
用于保持与导电部件
的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 75 cm（空气环境）
或 s =< 150 cm（固体环境）。
带 HVI 引下线的支撑管设计符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) 适用的
最大抗风能力为 237 公里/小时。
安装在支撑管内的 HVI 引下线，带有特殊的
内置密封端和接闪针（直径 10 mm 长度 1000 mm）
支撑管材料: 玻璃钢 GRP / 铝 Al
支撑管长度: 3200 mm
运输长度: 3200 mm
线缆直径: 23 mm
线缆颜色: 灰色 ●
导体材料: 铜 Cu
最小起订长度: 6 m
带接闪针的最大自由长度 (墙面安装): 3500 mm
最大抗风能力: （最大灵活长度 3500 mm，内部 1x HVI 灰色）237 km/h
最大抗风能力 : （最大灵活长度 3500 mm，外部 1x HVI 灰色）225 km/h
最大抗风能力 : （最大灵活长度 3500 mm，外部 4x HVI 灰色）194 km/h
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI 23 L6M SR3200 IP FSP1000 GFK AL
货号: 819336
其他类似产品

认证



技术参数

支撑管材料 玻璃钢 GRP / 铝 Al
支撑管长度 3200 mm
运输长度 3200 mm
支撑管外径 50 mm
线缆直径 23 mm
线缆颜色 灰色 ●
导体材料 铜 Cu
最小起订长度 6 m
带接闪针的最大自由长度 (墙面安装) 3500 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819336加入购物车。

进入网上商店

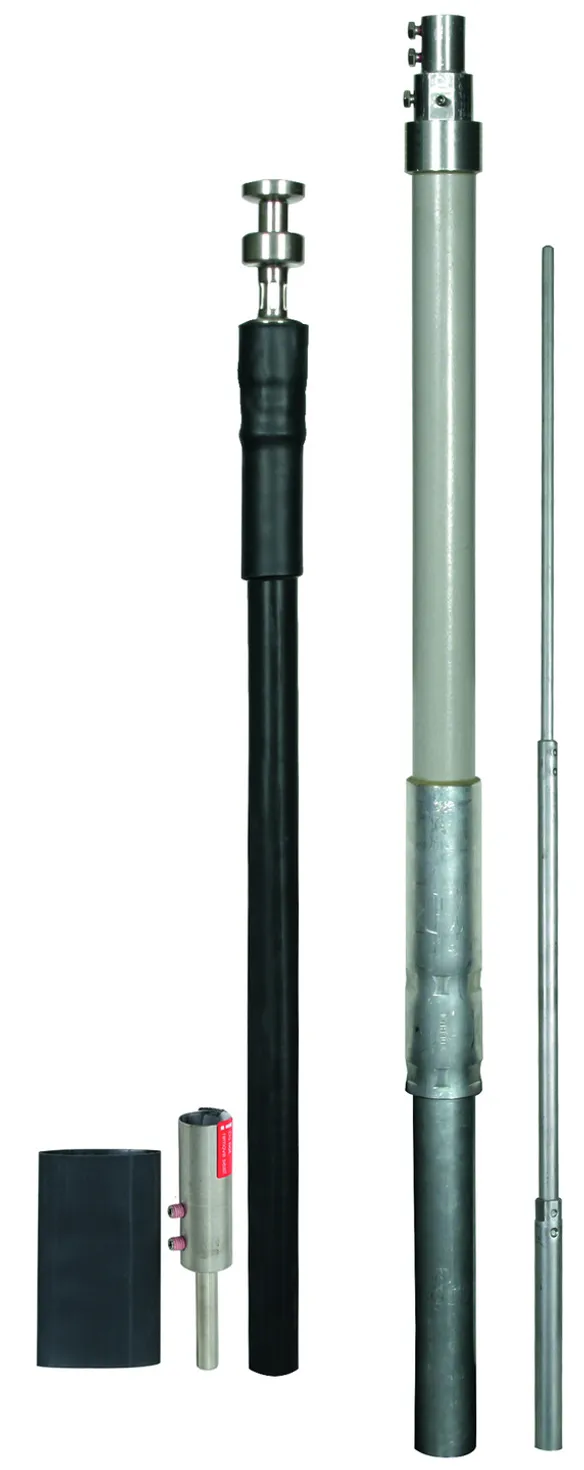

HVI引下线，带接闪针，安装于支撑管内部

带密封端和直径22 / 16 / 10 mm的铝质接闪针，长度2500 mm。

4 产品

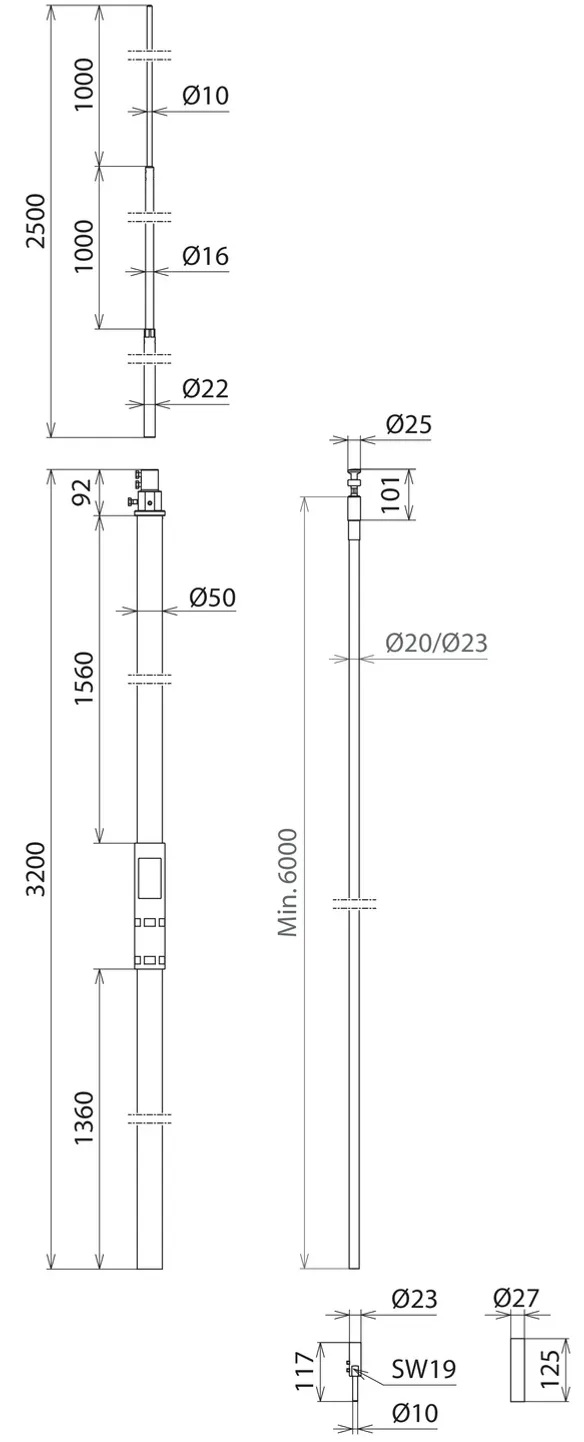

货号 819328 HVI 20 M L6M SR3200 IP RFS2500 GFK AL

全球贸易项目代码 4013364260504, 海关HS编码: 853890, 总重: 9.10 kg, 包装单位: 1.00 件

前代产品


附加信息

HVI 引下线，带接闪针，安装于支撑管内部黑色
支撑管内的 HVI 引下线
高压绝缘引下线，
用于保持与导电部件
的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 75 cm（空气环境）
或 s =< 150 cm（固体环境）。
带 HVI 引下线的支撑管设计符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) 适用的
最大抗风能力为 189 公里/小时。
安装在支撑管内的 HVI 引下线，带有特殊的内置
内置密封端和接闪针（直径 22/16/10 mm 长度 2500 mm）
支撑管材料: 玻璃钢 GRP / 铝 Al
支撑管长度: 3200 mm
运输长度: 3200 mm
线缆直径: 20 mm
线缆颜色: 黑色 ●
导体材料: 铜 Cu
最小起订长度: 6 m
带接闪针的最大自由长度 (墙面安装): 5000 mm
最大抗风能力: （最大灵活长度 5000 mm，内部 1x HVI）189 km/h
最大抗风能力 : （最大灵活长度 5000 mm，外部 1x HVI）176 km/h
最大抗风能力 : （最大灵活长度 5000 mm，外部 4x HVI）156 km/h
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI 20 M L6M SR3200 IP RFS2500 GFK AL
货号: 819328
其他类似产品

认证



技术参数

支撑管材料 玻璃钢 GRP / 铝 Al
支撑管长度 3200 mm
运输长度 3200 mm
支撑管外径 50 mm
线缆直径 20 mm
线缆颜色 黑色 ●
导体材料 铜 Cu
最小起订长度 6 m
带接闪针的最大自由长度 (墙面安装) 5000 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819328加入购物车。

进入网上商店

货号 819338 HVI 23 L6M SR3200 IP RFS2500 GFK AL

全球贸易项目代码 4013364241244, 海关HS编码: 853890, 总重: 11.30 kg, 包装单位: 1.00 件

前代产品


附加信息

HVI 引下线，带接闪针，安装于支撑管内部灰色
支撑管内的 HVI 引下线
高压绝缘引下线，
用于保持与导电部件
的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 75 cm（空气环境）
或 s =< 150 cm（固体环境）。
带 HVI 引下线的支撑管设计符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) 适用的
最大抗风能力为 189 公里/小时。
安装在支撑管内的 HVI 引下线，带有特殊的内置
内置密封端和接闪针（直径 22/16/10 mm 长度 2500 mm）
支撑管材料: 玻璃钢 GRP / 铝 Al
支撑管长度: 3200 mm
运输长度: 3200 mm
线缆直径: 23 mm
线缆颜色: 灰色 ●
导体材料: 铜 Cu
最小起订长度: 6 m
带接闪针的最大自由长度 (墙面安装): 5000 mm
最大抗风能力: （最大灵活长度 5000 mm，内部 1x HVI 灰色）189 km/h
最大抗风能力 : （最大灵活长度 5000 mm，外部 1x HVI 灰色）173 km/h
最大抗风能力 : （最大灵活长度 5000 mm，外部 4x HVI 灰色）151 km/h
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI 23 L6M SR3200 IP RFS2500 GFK AL
货号: 819338
其他类似产品

认证



技术参数

支撑管材料 玻璃钢 GRP / 铝 Al
支撑管长度 3200 mm
运输长度 3200 mm
支撑管外径 50 mm
线缆直径 23 mm
线缆颜色 灰色 ●
导体材料 铜 Cu
最小起订长度 6 m
带接闪针的最大自由长度 (墙面安装) 5000 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819338加入购物车。

进入网上商店

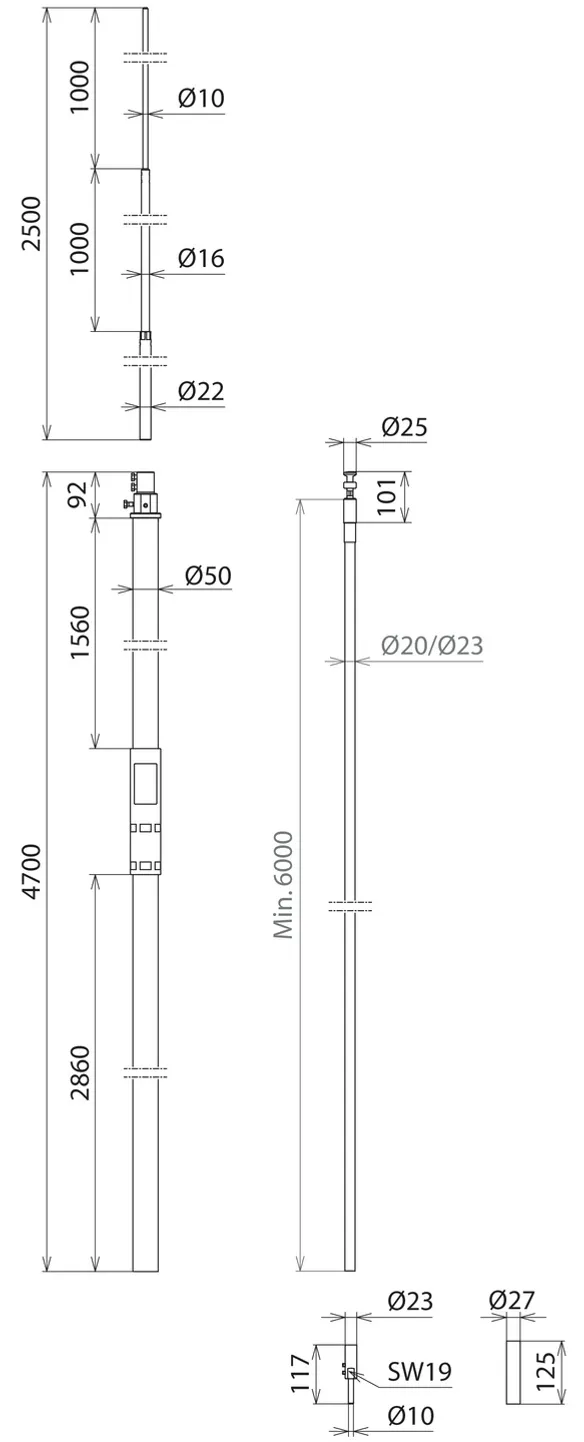

货号 819426 HVI 20 M L6M SR4700 IP RFS2500 GFK AL

全球贸易项目代码 4013364260474, 海关HS编码: 853890, 总重: 11.60 kg, 包装单位: 1.00 件


附加信息

HVI 引下线，带接闪针，安装于支撑管内部黑色
支撑管内的 HVI 引下线
高压绝缘引下线，
用于保持与导电部件
的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 75 cm（空气环境）
或 s =< 150 cm（固体环境）。
带 HVI 引下线的支撑管设计符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) 适用的
最大抗风能力为 184 公里/小时。
安装在支撑管内的 HVI 引下线，带有特殊的内置
内置密封端和接闪针（直径 22/16/10 mm 长度 2500 mm）
支撑管材料: 玻璃钢 GRP / 铝 Al
支撑管长度: 4700 mm
运输长度: 4700 mm
线缆直径: 20 mm
线缆颜色: 黑色 ●
导体材料: 铜 Cu
最小起订长度: 6 m
带接闪针的最大自由长度 (墙面安装): 5500 mm
最大抗风能力: （最大灵活长度 5500 mm，内部 1x HVI）184 km/h
最大抗风能力 : （最大灵活长度 5500 mm，外部 1x HVI）151 km/h
最大抗风能力 : （最大灵活长度 5500 mm，外部 4x HVI）139 km/h
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI 20 M L6M SR4700 IP RFS2500 GFK AL
货号: 819426
其他类似产品

认证



技术参数

支撑管材料 玻璃钢 GRP / 铝 Al
支撑管长度 4700 mm
运输长度 4700 mm
支撑管外径 50 mm
线缆直径 20 mm
线缆颜色 黑色 ●
导体材料 铜 Cu
最小起订长度 6 m
带接闪针的最大自由长度 (墙面安装) 5500 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819426加入购物车。

进入网上商店

货号 819438 HVI 23 L6M SR4700 IP RFS2500 GFK AL

全球贸易项目代码 4013364241251, 海关HS编码: 853890, 总重: 13.80 kg, 包装单位: 1.00 件


附加信息

HVI 引下线，带接闪针，安装于支撑管内部灰色
支撑管内的 HVI 引下线
高压绝缘引下线，
用于保持与导电部件
的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 75 cm（空气环境）
或 s =< 150 cm（固体环境）。
带 HVI 引下线的支撑管设计符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) 适用的
最大抗风能力为 184 公里/小时。
安装在支撑管内的 HVI 引下线，带有特殊的内置
内置密封端和接闪针（直径 22/16/10 mm 长度 2500 mm）
支撑管材料: 玻璃钢 GRP / 铝 Al
支撑管长度: 4700 mm
运输长度: 4700 mm
线缆直径: 23 mm
线缆颜色: 灰色 ●
导体材料: 铜 Cu
最小起订长度: 6 m
带接闪针的最大自由长度 (墙面安装): 5500 mm
最大抗风能力: （最大灵活长度 5500 mm，内部 1x HVI 灰色）184 km/h
最大抗风能力 : （最大灵活长度 5500 mm，外部 1x HVI 灰色）149 km/h
最大抗风能力 : （最大灵活长度 5500 mm，外部 4x HVI 灰色）137 km/h
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI 23 L6M SR4700 IP RFS2500 GFK AL
货号: 819438
其他类似产品

认证



技术参数

支撑管材料 玻璃钢 GRP / 铝 Al
支撑管长度 4700 mm
运输长度 4700 mm
支撑管外径 50 mm
线缆直径 23 mm
线缆颜色 灰色 ●
导体材料 铜 Cu
最小起订长度 6 m
带接闪针的最大自由长度 (墙面安装) 5500 mm
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819438加入购物车。

进入网上商店

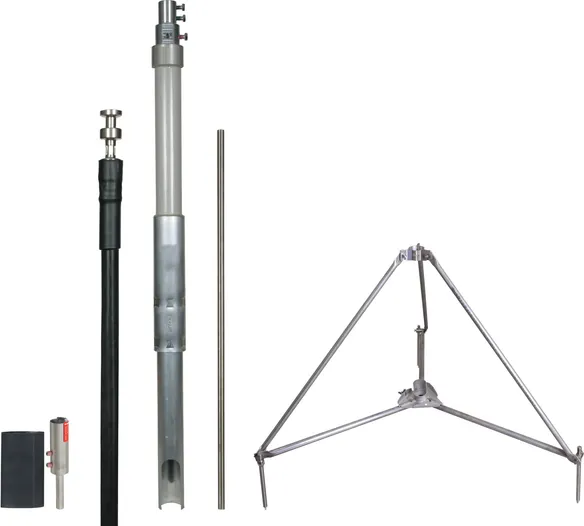

HVI引下线，带接闪针和小型三脚支架

带内置密封端和不锈钢接闪针，直径 10 mm，长度 1000 mm。
带三脚架（货号 107 390）。

2 产品

货号 819371 HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A

全球贸易项目代码 4013364260498, 海关HS编码: 853890, 总重: 19.10 kg, 包装单位: 1.00 件


附加信息

HVI 引下线安装于支撑管内部，带接闪针/接闪杆，黑色
支撑管内的 HVI 引下线
高压绝缘引下线，
用于保持与导电部件
的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 75 cm（空气环境）
或 s =< 150 cm（固体环境）。
带 HVI 引下线和三脚架的支撑管
符合欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
安装在支撑管内的 HVI 引下线，带有特殊的内置
密封端和接闪针（直径 10 mm 长度 1000 mm）。
带三脚架（货号 107 390）。
支撑管材料: 玻璃钢 GRP / 铝 Al
支撑管长度: 3200 mm
运输长度: 3200 mm
线缆直径: 20 mm
线缆颜色: 黑色 ●
导体材料: 铜 Cu
三脚架半径: 680 mm
三脚架占地面积: 1175 x 1020 mm
最小起订长度: 6 m
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI 20M L6M SR3200 SA FSP1000 AL DBS V2A
货号: 819371
其他类似产品

认证



技术参数

支撑管材料 玻璃钢 GRP / 铝 Al
支撑管长度 3200 mm
运输长度 3200 mm
支撑管外径 50 mm
线缆直径 20 mm
线缆颜色 黑色 ●
导体材料 铜 Cu
三脚架半径 680 mm
三脚架占地面积 1175 x 1020 mm
最小起订长度 6 m
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819371加入购物车。

进入网上商店

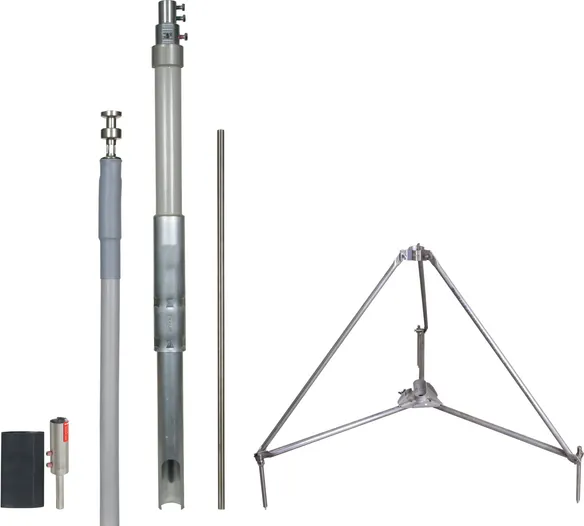

货号 819381 HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A

全球贸易项目代码 4013364241954, 海关HS编码: 853890, 总重: 21.30 kg, 包装单位: 1.00 件


附加信息

HVI 引下线安装于支撑管内部，带接闪针/接闪杆，灰色
支撑管内的 HVI 引下线
高压绝缘引下线，
用于保持与导电部件
的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 75 cm（空气环境）
或 s =< 150 cm（固体环境）。
带 HVI 引下线和三脚架的支撑管规格符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) 。
安装在支撑管内的 HVI 引下线，带有特殊的内置
密封端和接闪针（直径 10 mm 长度 1000 mm）。
带三脚架（货号 107 390）。
支撑管材料: 玻璃钢 GRP / 铝 Al
支撑管长度: 3200 mm
运输长度: 3200 mm
线缆直径: 23 mm
线缆颜色: 灰色 ●
导体材料: 铜 Cu
三脚架半径: 680 mm
三脚架占地面积: 1175 x 1020 mm
最小起订长度: 6 m
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI 23 L6M SR3200 SA FSP1000 AL DBS V2A
货号: 819381
其他类似产品

认证



技术参数

支撑管材料 玻璃钢 GRP / 铝 Al
支撑管长度 3200 mm
运输长度 3200 mm
支撑管外径 50 mm
线缆直径 23 mm
线缆颜色 灰色 ●
导体材料 铜 Cu
三脚架半径 680 mm
三脚架占地面积 1175 x 1020 mm
最小起订长度 6 m
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

.产品已加入收藏夹。

进入收藏夹

商品819381加入购物车。

进入网上商店
